Rejillas de estabilización del suelo: inspección, diagnóstico y entrega de obra

Una rejilla de estabilización del suelo puede retener grava o dar soporte a una superficie con vegetación, pero el panel es solo una parte de la obra terminada. La subrasante, el drenaje, la separación entre capas, la preparación de la base, el confinamiento perimetral, el relleno y el mantenimiento pueden influir en lo que ocurre después de abrir el área al tránsito.

Esta guía ofrece a contratistas, compradores y responsables de obra un método práctico de inspección y entrega de obra. No sustituye el diseño del proyecto, las autorizaciones locales, un estudio geotécnico ni la evaluación de cargas vehiculares a cargo del profesional responsable.

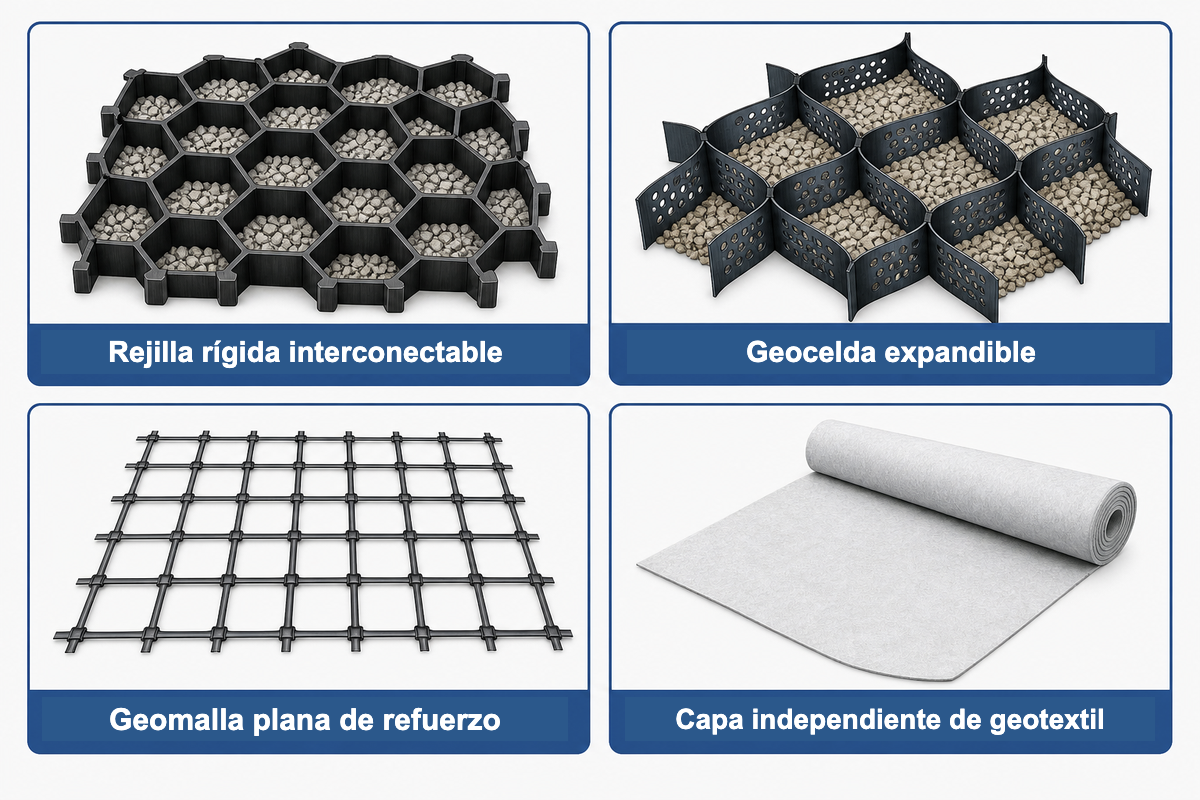

Identifique la rejilla de estabilización del suelo antes de inspeccionarla

“Ground grid” es un término comercial amplio que aquí describimos como “rejillas de estabilización del suelo”. Puede referirse a rejillas modulares rígidas interconectables para grava o pasto, a una geocelda expandible, a una geomalla plana de refuerzo colocada dentro de la base o a un geotextil utilizado como capa independiente de separación o filtración junto con un sistema de rejillas. El geotextil no es una familia de rejillas de estabilización del suelo. Estos productos ocupan distintas posiciones dentro de la estructura del pavimento y no comparten una misma secuencia de instalación.

Identifique el producto por su nombre, no solo por su apariencia. Registre el fabricante, el modelo, las dimensiones en las condiciones de entrega, el material, la profundidad del panel, los conectores y el relleno previsto. Use estos datos para confirmar qué se aprobó y qué se entregó. Si se instaló una rejilla plegable o un sistema de confinamiento celular y el plano indica paneles rígidos, detenga el trabajo y resuelva esa sustitución antes de cubrirla.

Desplaza la tabla horizontalmente para ver todas las columnas.

Para un pedido de rejillas de estabilización del suelo suministrado por AQUA, compare la etiqueta de entrega y la documentación vigente del producto con la documentación presentada y aprobada para la obra. Los registros de AQUA no deben interpretarse como una capacidad de carga universal, un espesor de base universal ni una instrucción para emplear ese espesor en todos los sitios.

Revise las unidades y los números. La profundidad de una celda en milímetros, una dimensión del panel en planta y un valor de compresión corresponden a magnitudes diferentes. Los registros de compra deben conservar la unidad original de cada valor y evitar convertir un resultado de ensayo en una categoría de vehículo. Si un proveedor solo entrega el título de un anuncio comercial o una imagen recortada, solicite las especificaciones vigentes del producto y un informe que identifique la probeta ensayada.

La inspección de recepción es el primer punto útil para detener y verificar el trabajo. Separe las piezas agrietadas, deformadas o dañadas por radiación ultravioleta; cuente los conectores y accesorios; y compare el lote con la muestra aprobada para la obra. La temperatura y las condiciones de almacenamiento pueden afectar el manejo; registre cualquier deformación visible antes de colocar el relleno.

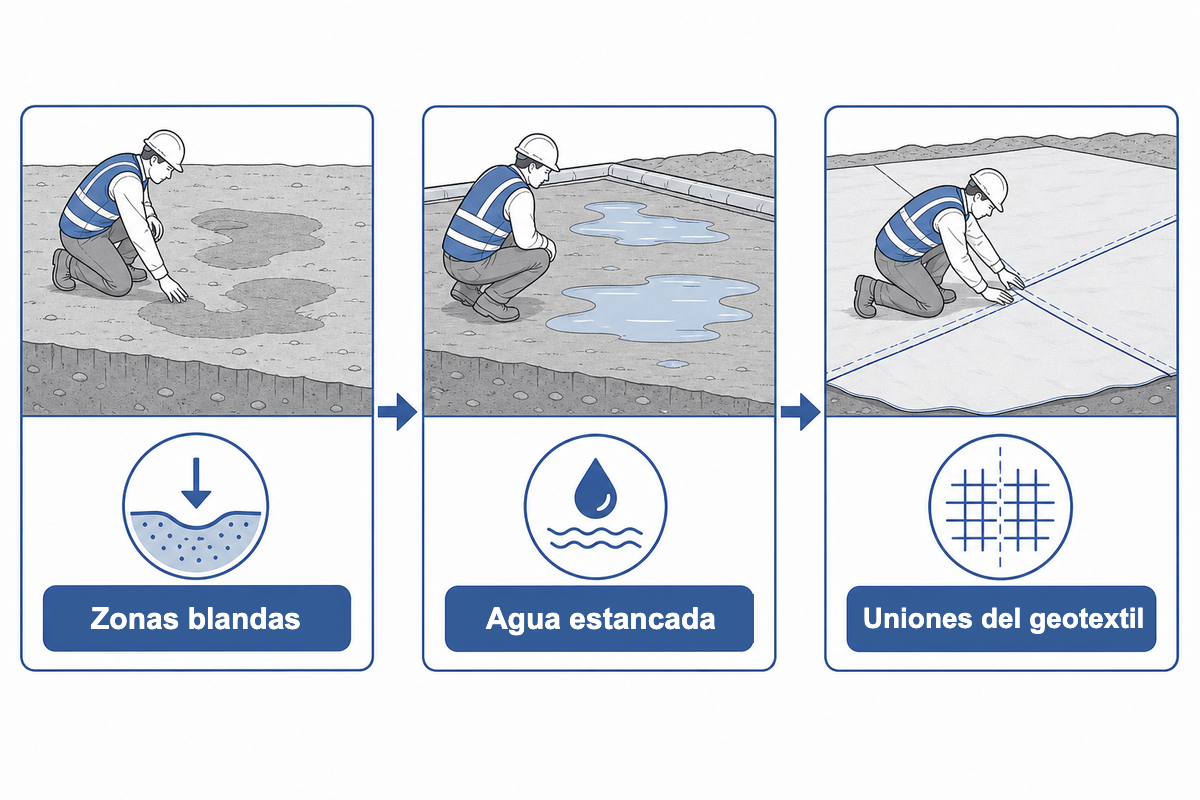

Documente la subrasante y el geotextil

Ninguna rejilla de estabilización puede volver apta cualquier subrasante débil, húmeda o variable. Antes de cubrir la excavación, registre el bombeo de finos del suelo provocado por el tránsito, el agua estancada, los suelos orgánicos, los rellenos sin control, las zonas blandas, los cambios bruscos de nivel y las señales de reparaciones anteriores. Marque la ubicación de cada observación en un plano sencillo para poder comparar una rodera posterior con las condiciones iniciales.

Confirme quién especificó la profundidad de excavación, el material de la base y los requisitos de compactación. Aunque un folleto del producto describa una estructura típica, no constituye un cálculo de capacidad de soporte para el proyecto. Los vehículos pesados, las maniobras de giro, las vialidades de acceso y el uso ocasional de equipo pesado generan exigencias distintas según se trate de un andador residencial o de un área adicional de estacionamiento con pasto.

Cuando se especifique geotextil, documente su identificación, la orientación del rollo, los traslapes, las arrugas, los desgarres y la contaminación. La FHWA distingue las funciones de separación y filtración de los requisitos de resistencia al daño durante la instalación. Esta distinción es relevante porque “añadir geotextil” no es una instrucción de diseño completa.

La preparación de la base también requiere evidencia específica. Documente el tipo de agregado, la secuencia de colocación por capas, los niveles y el método de ensayo indicado en el proyecto. Una fotografía de un rodillo no demuestra la densidad, el estado de humedad ni la aceptación de la superficie; solo muestra que el equipo estuvo en el sitio. Para los ensayos especificados, registre el resultado junto con la estación, la elevación y la fecha.

• Tome fotografías desde estaciones fijas de la superficie de subrasante expuesta.
• Ubique las áreas reparadas en un plano e identifique el material de sustitución.
• Vincule los registros de densidad o de ensayos de campo con una ubicación exacta.
• Explique cualquier omisión o cambio aprobado respecto al geotextil especificado.
• Conserve las etiquetas de entrega y las referencias de lote en el expediente de entrega de obra.

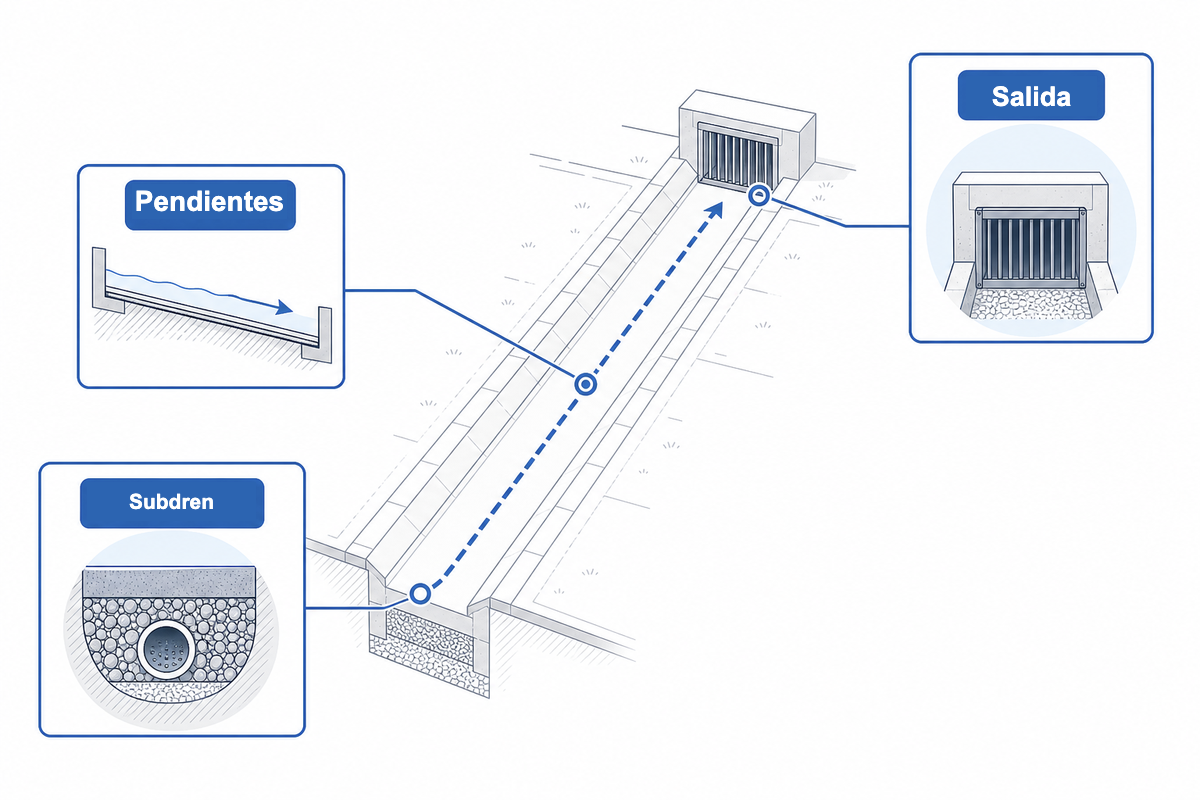

Siga el recorrido del agua por todo el acceso vehicular

Una superficie permeable con rejillas no constituye automáticamente un sistema de drenaje funcional. El agua debe atravesar la superficie y después poder desplazarse a través de las capas inferiores o sobre ellas hasta llegar a una zona de infiltración adecuada, un subdren o una salida. Las transiciones obstruidas o una subrasante saturada pueden dejar agua estancada sobre una rejilla que, por sí misma, permite el paso del agua.

Dibuje el recorrido previsto del agua antes de terminar la superficie. Preguntas como “cómo instalar rejillas para grava” o “se pueden colocar rejillas para grava directamente sobre el suelo” requieren una respuesta específica para el sitio: inspeccione la subrasante y el recorrido del drenaje antes de elegir la estructura por capas. Para el inspector, el riesgo inmediato es aprobar la superficie antes de documentar ese recorrido oculto del agua. Indique los puntos altos y bajos, los aportes desde techos o patios, las transiciones en los bordes, los subdrenes, los puntos de inspección y la descarga final. Fotografíe las salidas antes de que resulte difícil acceder a ellas. En un acceso vehicular con pendiente o en un área de control de erosión, señale también dónde puede salir el flujo concentrado de la superficie protegida.

La guía de la University of Florida aborda los requisitos estructurales e hidrológicos como cuestiones de diseño relacionadas, mientras que la investigación de la EPA sobre pavimentos permeables destaca que el suelo, el clima y las condiciones del sitio modifican el desempeño. Ninguna de estas fuentes es un ensayo de productos AQUA; esta guía las utiliza únicamente para delimitar el sistema completo.

Un panel perforado ofrece un posible recorrido para el agua. No demuestra que las capas inferiores o la salida puedan recibirla.

Antes de rellenar la rejilla, resuelva las contradicciones, como un subdren indicado en el plano pero ausente en la zanja, una salida construida por encima de la base o sedimentos finos arrastrados hacia una superficie con agregado de granulometría abierta. Registre a la persona responsable y el plano o la instrucción que sustentó la decisión.

Después de un humedecimiento controlado o de una lluvia natural, registre por dónde entra el agua y por dónde sale de la estructura. Esto permite obtener observaciones preliminares durante la obra; no sustituye los ensayos formales de infiltración o aceptación. Mantenga en la nota las condiciones meteorológicas, la humedad previa y los trabajos colindantes inconclusos para que un lector posterior no interprete una sola fotografía como una calificación permanente de desempeño.

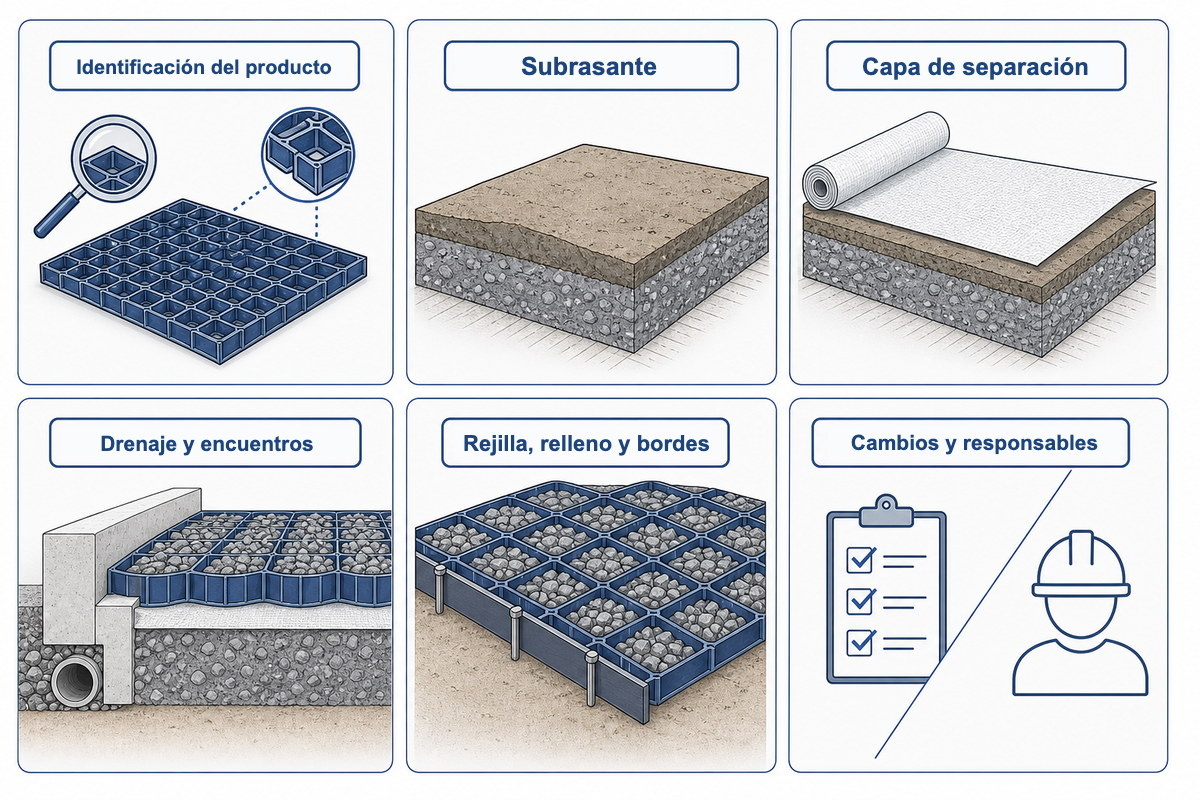

Elabore el registro fotográfico de 6 puntos para rejillas de estabilización del suelo

El registro fotográfico de 6 puntos para rejillas de estabilización del suelo es una estructura de documentación para la entrega de obra creada para esta guía. No es una plantilla ni un requisito de certificación. Su propósito es conservar evidencia que de otro modo quedaría oculta bajo el agregado, el pasto o el tránsito.

1. Identificación del producto: registre la identidad del producto, la cantidad, el empaque, la etiqueta, el modelo y las sustituciones aprobadas.
2. Subrasante: superficie expuesta, reparaciones de zonas blandas, niveles y agua visible.
3. Para la capa de separación, registre su identificación y detalles como uniones, arrugas, traslapes o daños y reparaciones.
4. Muestre los detalles de las pendientes, salidas, transiciones, elementos de confinamiento y drenaje.
5. Muestre los detalles de alineación, conexiones, cortes, métodos de colocación, procedencia del relleno y compactación de la rejilla y el relleno.
6. Muestre los trabajos inconclusos, las modificaciones aceptadas, las limitaciones de acceso y el contacto responsable.

Asigne a cada fotografía una fecha, una estación, una dirección de toma y una observación breve. Por ejemplo, “Borde del panel levantado 8 mm en la estación D4 antes de reponer el relleno” es más útil que “problema de instalación”. Distinga lo que muestra la imagen de una causa inferida. Si una dimensión es relevante, incluya una escala y conserve la imagen original, en lugar de depender de una copia comprimida por una aplicación de mensajería.

Los nombres de archivo pueden facilitar la búsqueda de los registros. Incluya el nombre, el área, la estación, la capa y la fecha; después mantenga un índice breve que vincule cada imagen con la nota de inspección. No renombre únicamente las fotografías seleccionadas como “buenas”. Una secuencia completa debe conservar las no conformidades, los trabajos correctivos y la condición aceptada para que el expediente de entrega no pierda la forma en que se resolvió cada problema.

¿Qué debe contener un registro de instalación de rejillas para grava?

Como mínimo, debe vincular el producto entregado con la documentación aprobada, mostrar cada capa oculta antes de cubrirla, registrar los encuentros del drenaje y de los bordes, identificar el relleno e indicar quién aceptó las modificaciones. Añada las ubicaciones de los ensayos, los registros de entrega y un plano que permita localizar cada fotografía. La guía oficial de Minnesota para el mantenimiento de pavimentos permeables también distingue la inspección, el mantenimiento correctivo, la documentación y las responsabilidades.

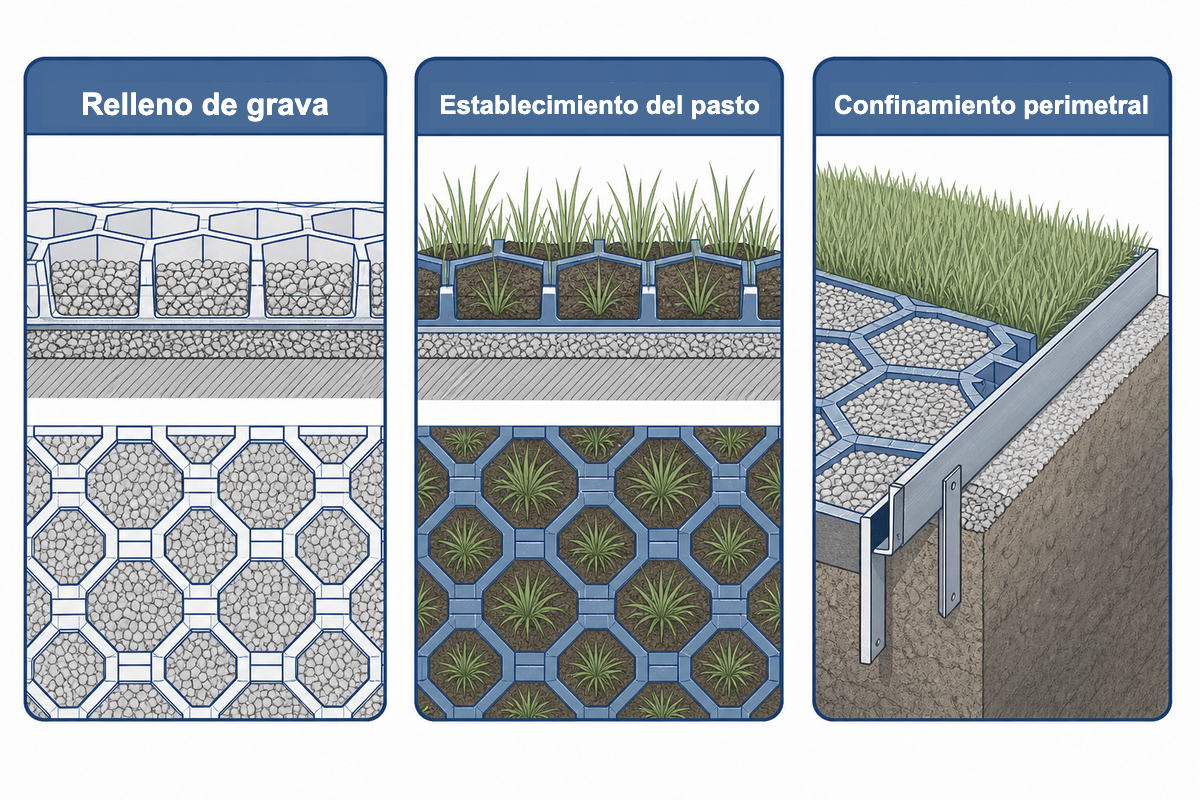

Registre el relleno de grava, el pasto y los detalles de los bordes

La apariencia del relleno terminado no basta para confirmar su compatibilidad con la rejilla. Registre al proveedor del agregado, su descripción y la referencia de entrega. Registre cualquier cantidad prevista de material suelto sobre la superficie, el nivel terminado y el material desplazado por la compactación. No copie de otra marca una indicación sobre compactar la grava, usar relleno redondeado o emplear gravilla redondeada (pea gravel) sin evidencia de que la documentación del producto seleccionado lo permite.

Al inspeccionar una rejilla para grava en un acceso vehicular, revise las transiciones donde las llantas giran, frenan o pasan a otra superficie. Los bordes requieren fotografías propias porque la pérdida de confinamiento puede parecer una falla del panel. En portones, drenajes y tapas de servicios, muestre cómo termina la rejilla y cómo se contiene la grava suelta.

Revise la colocación del relleno por etapas, sin esperar a que se termine. Las celdas no deben recibir tránsito si las instrucciones del sistema seleccionado no lo permiten. Tampoco opere un cargador o un compactador de manera que desplace los paneles sin rellenar. Conserve un registro del equipo y de la secuencia de trabajo. Una misma fotografía de la superficie terminada podría corresponder a procesos constructivos muy diferentes.

Las áreas de estacionamiento con pasto requieren otro registro. Incluya el sustrato de crecimiento y, si se siembra, el tipo de semilla; si se utiliza pasto precultivado, registre su tipo. Describa quién es responsable del riego. Registre las condiciones que debe alcanzar el área antes de permitir el tránsito habitual. Un artículo sectorial de 2025 vinculado con un proveedor de rejillas recomienda controlar el tránsito durante el establecimiento del pasto y verificar si el equipo de aireación puede dañar la rejilla. Esta evidencia corresponde al contexto de un proveedor; no establece un periodo de espera independiente y aplicable a todos los sistemas.

En las áreas con vegetación, separe el establecimiento de las plantas de la aceptación estructural. Una cobertura saludable no garantiza que la base o el drenaje sean aceptables; a su vez, un crecimiento escaso puede deberse al riego, la sombra, el suelo o el tránsito, y no a la rejilla. La entrega de obra debe asignar estas responsabilidades para evitar que todos los síntomas posteriores recaigan en el proveedor de paneles.

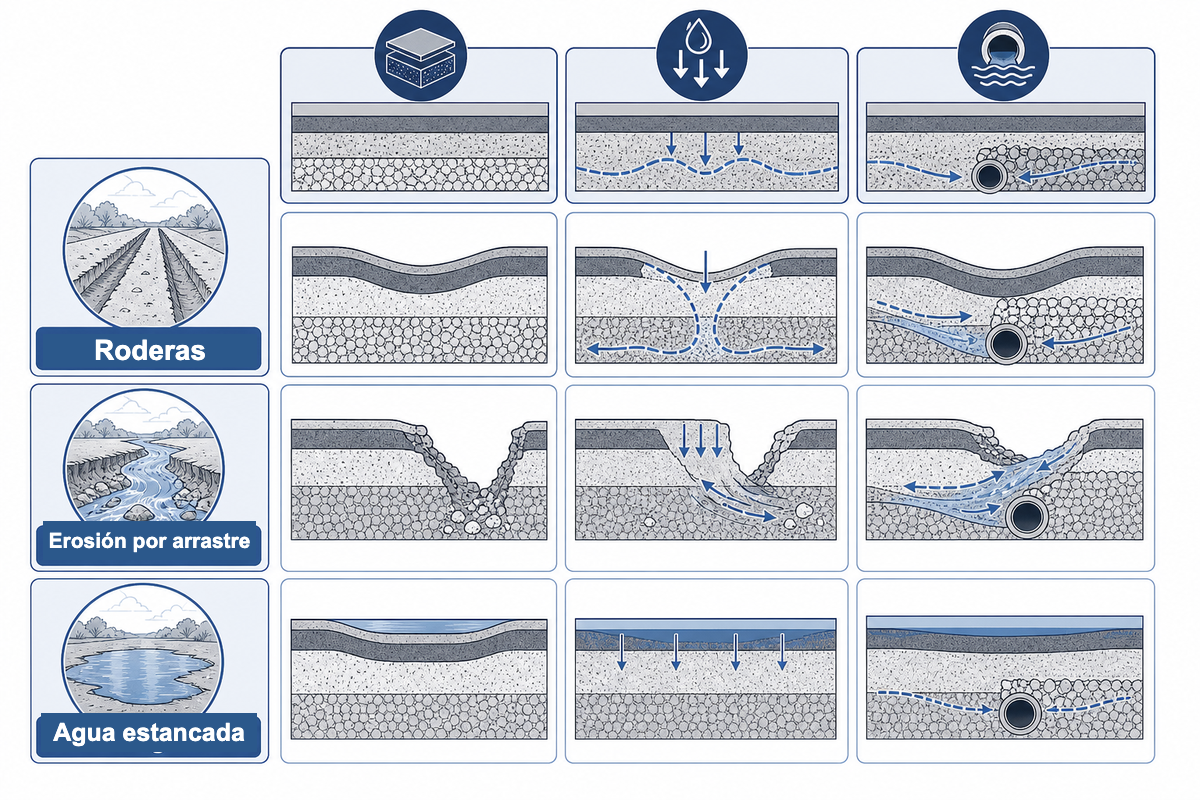

Revise la relación entre síntomas y capas ante problemas de rejillas para grava

La revisión de síntomas y capas busca evitar que un síntoma superficial se trate como un diagnóstico. Registre el síntoma, identifique la primera capa oculta o interfaz que debe revisarse y determine quién está autorizado para investigar. No aumente una capacidad de carga declarada, modifique la base ni retire componentes del drenaje basándose únicamente en una fotografía.

Desplaza la tabla horizontalmente para ver todas las columnas.

Las publicaciones anónimas en foros pueden revelar ciertos problemas, por ejemplo, si el contratista de la grava definió la subbase o si las llantas se llevan la grava. Estas publicaciones no aportan tasas de falla ni causas de ingeniería. Úselas para formular preguntas de inspección más concretas. Después, responda esas preguntas con los documentos del proyecto y una revisión a cargo de personal calificado.

El diagnóstico debe seguir una secuencia. Primero, asegure el área y documente su condición actual. Registre el historial constructivo, el tránsito reciente y las condiciones meteorológicas. Solo después abra una capa o encargue ensayos conforme a un plan de investigación acordado; una excavación sin control puede alterar la evidencia necesaria para distinguir las causas de instalación, diseño, materiales y mantenimiento.

Los síntomas recurrentes requieren registros de evolución, además de reparaciones aisladas. Marque las mismas estaciones en cada inspección, tome fotografías en direcciones comparables y registre si el área afectada está creciendo. Una reparación que se ve bien durante una semana puede estar ocultando una pérdida continua en un borde o una salida.

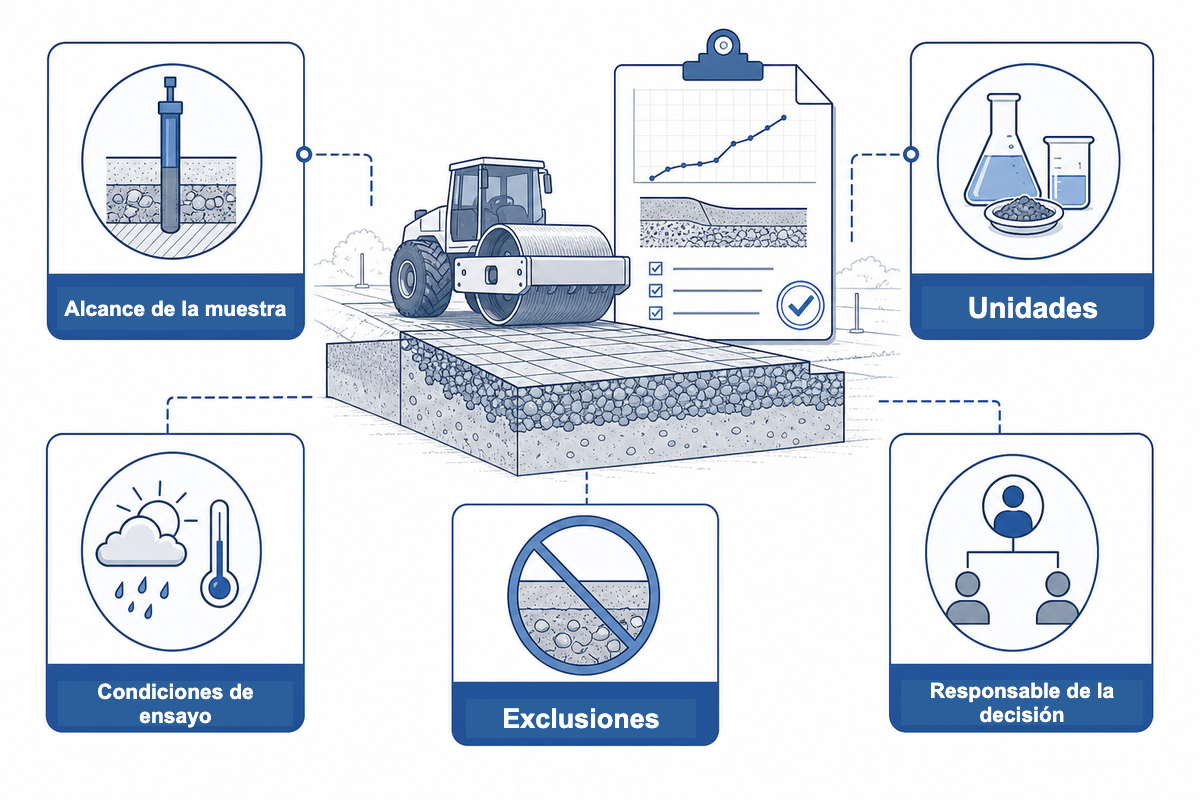

Interprete en su contexto los informes de estabilización del suelo para uso pesado y de drenaje

“Rejilla de estabilización del suelo para uso pesado” es una frase publicitaria hasta que la evidencia que la respalda esté clara. Pregunte si el valor proporcionado corresponde a un panel vacío, una muestra con relleno, una sola celda, un panel completo o un sistema completo bajo carga total. Registre la resina, la preparación de la probeta, el relleno, el apoyo, la dirección y la velocidad de aplicación de la carga, la unidad y los criterios de falla.

Los resultados de compresión en laboratorio no pueden convertirse directamente en un peso vehicular admisible. También influyen la presión de contacto, los giros y el frenado, las cargas repetidas, el soporte insuficiente, las condiciones de los bordes y los daños durante la instalación. Los resultados de un estabilizador de grava con geoceldas expandibles no pueden aplicarse a un estabilizador de rejillas rígidas, aunque este también tenga celdas. La misma cautela corresponde cuando una afirmación sobre estacionamientos se reutiliza para un andador o un área de equipo pesado.

ASTM C1781/C1781M-21 figura como vigente en el catálogo público de ASTM, pero su alcance publicado menciona adoquines macizos de concreto interconectables, unidades de pavimentación de concreto tipo rejilla y ladrillos de arcilla para pavimentación. Las rejillas de plástico no están incluidas en ese alcance público. No describa una rejilla plástica de estabilización del suelo como “certificada conforme a ASTM C1781” sin evidencia que explique la aplicabilidad del método y la autoridad responsable de su aceptación.

• Solicite el informe completo, no un resultado recortado.
• Compare la descripción de la muestra con el modelo suministrado.
• Verifique las unidades y si cada valor es un promedio, un mínimo o un resultado individual.
• Registre las exclusiones, las fechas de ensayo y la identificación del laboratorio.
• Identifique al profesional que convierte la evidencia en una decisión para el proyecto.

Los informes de drenaje requieren el mismo rigor. Confirme el área superficial ensayada, el acondicionamiento, el método de carga hidráulica o lluvia, las unidades y el mantenimiento. No hay fundamento para suponer que una tasa determinada en laboratorio se conservará en la superficie de campo después de recibir sedimentos. Si el proyecto tiene un umbral de aceptación, registre el método de campo y las ubicaciones ensayadas.

Al comparar proveedores, elabore una tabla de evidencia con una afirmación por fila. Mantenga la identificación del producto, el método, la probeta, el resultado, la fecha y las limitaciones en sus respectivas columnas. Deje vacías las celdas sin información, en lugar de completarlas con supuestos, para facilitar la evaluación de la documentación presentada.

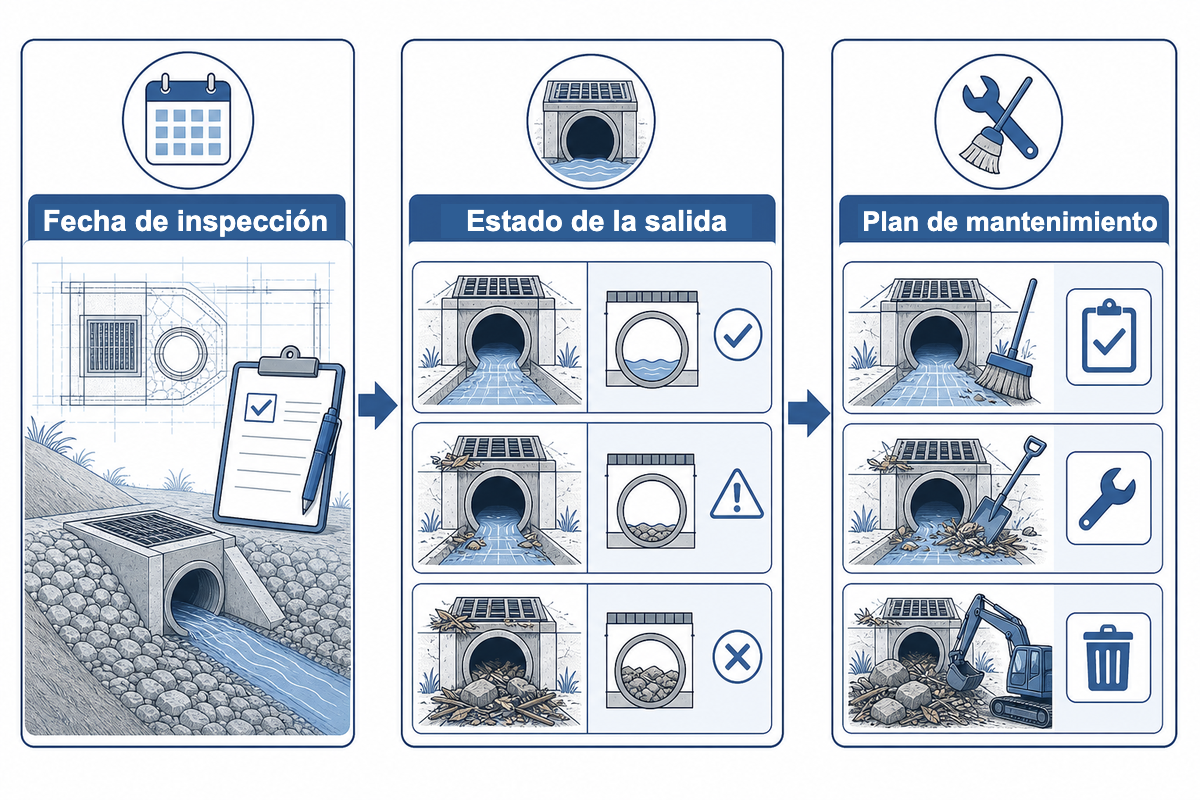

Por qué el drenaje a largo plazo depende de una entrega de obra con instrucciones de mantenimiento

Las rejillas permeables con grava o vegetación pueden perder funcionalidad cuando llegan sedimentos desde el terreno colindante, se obstruyen las salidas, se desplaza el relleno o el equipo de mantenimiento retira material. La entrega de obra debe incluir una descripción del recorrido del agua, los puntos de inspección, las prácticas de mantenimiento aceptables y las condiciones que exigen una revisión profesional.

NC State University señala que los requisitos de mantenimiento varían según el tipo de pavimento permeable; el barrido mecánico puede retirar material de las juntas de los adoquines permeables de concreto interconectables, que después debe reponerse. Esto no establece un programa universal de barrido para rejillas plásticas. Siga las indicaciones del producto seleccionado, el tipo de superficie y el plan de mantenimiento del proyecto.

Defina la frecuencia de inspección según la exposición del sitio y el plan aprobado, y ajústela cuando cambie la evidencia. Vigile de cerca las áreas con sedimentos de construcción, taludes ajardinados, tratamientos invernales, giros frecuentes y superficies sin sellar. Describa las condiciones de intervención en términos medibles, como encharcamiento recurrente en una estación identificada o pérdida de relleno que deje expuestas las paredes de las celdas, en lugar de indicar “dar mantenimiento según sea necesario”.

¿Qué debe incluir un registro de mantenimiento de un acceso vehicular con grava?

Registre la fecha de inspección, las condiciones meteorológicas, los cambios en el tránsito, la procedencia de los sedimentos, el estado de la salida, el relleno suelto o faltante, el estado de la vegetación, el movimiento de los bordes y los trabajos realizados. Adjunte imágenes de antes y después, e indique si se repuso el material retirado. Defina quién puede reabrir un área al tránsito después de movimientos, erosión por arrastre de agua o encharcamientos recurrentes.

Remita para revisión los asentamientos, los bordes afilados expuestos, las transiciones inseguras o los movimientos sin explicación. El mantenimiento no sustituye la investigación de un problema estructural o de drenaje que persiste.

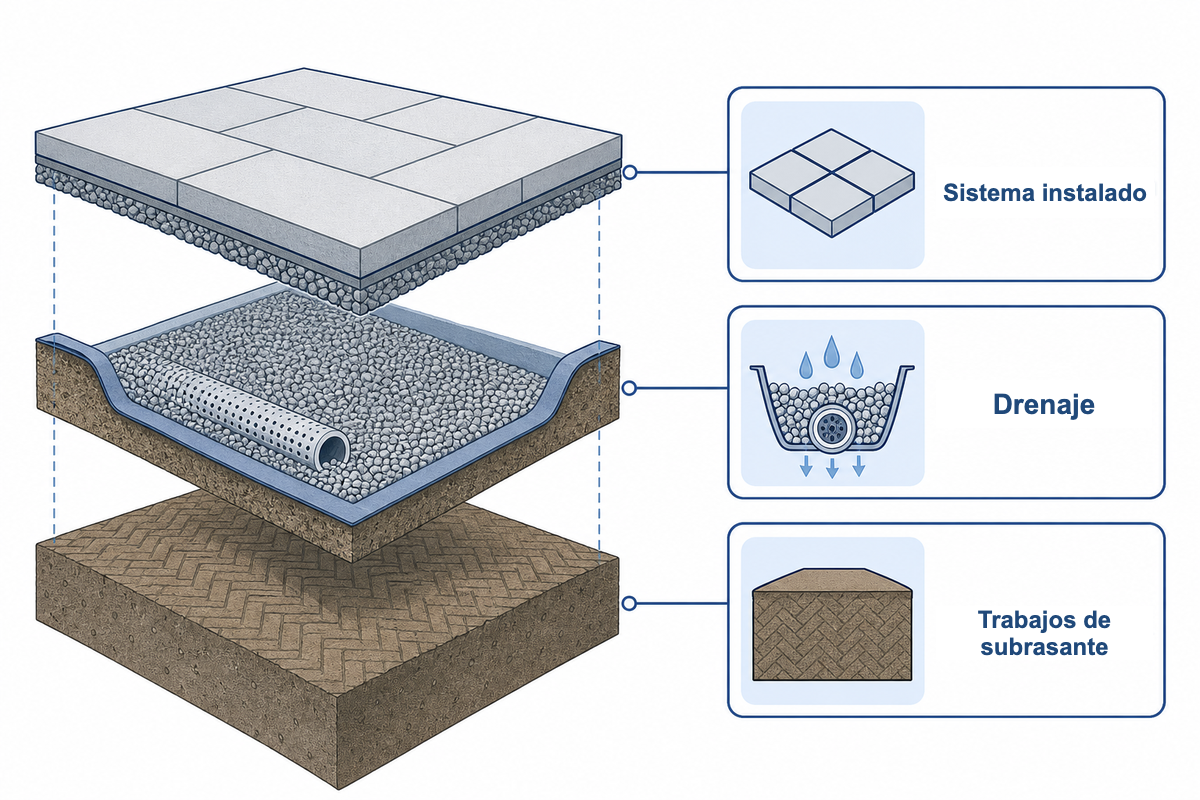

Presupueste el sistema instalado completo

Los precios cotizados de los paneles no representan el costo del sistema instalado. Distinga las partidas de levantamiento y diseño, excavación y retiro de materiales, trabajos de subrasante, geotextil y agregado de base, drenaje, confinamiento perimetral, rejillas, suministro y entrega, cortes, relleno, compactación, plantación, control del tránsito e inspección. Este alcance resulta más adecuado que estimar un precio por pie cuadrado de otra región o de otro tipo de construcción.

Solicite a cada oferente el área, el margen por desperdicio, las cantidades entregadas, los encuentros excluidos, las condiciones de acceso supuestas y la responsabilidad por cambios debidos a condiciones ocultas. Use la página del producto Ground Grid como apoyo para las especificaciones y la cotización. Consulte la sección de aplicaciones correspondiente para las preguntas sobre adecuación al sitio, sin interpretar una afirmación de carga en la página del producto como aprobación del proyecto.

Ponga todas las ofertas sobre la misma base antes de calcular un total. Una puede incluir el agregado de base y el retiro y disposición del material excavado, mientras que otra puede cubrir únicamente paneles y relleno. Detalle los impuestos, el flete, la cantidad mínima de pedido (MOQ), los ensayos, la movilización y los efectos estacionales. Conserve la partida de contingencias tal como está y manténgala separada del alcance conocido de los trabajos. Un precio bajo de paneles puede ocultar una provisión considerablemente menor para el conjunto de la obra terminada.

La comparación del ciclo de vida completo también debe indicar las posibilidades de acceso para inspección y mantenimiento. Una superficie que puede desmontarse de forma localizada puede requerir un mantenimiento distinto al de otra con encuentros de difícil acceso. No estime la vida útil sin fundamento: solicite las garantías del producto, sus exclusiones y los supuestos de mantenimiento relacionados con el proyecto. Conserve estos documentos como evidencia separada.

Preguntas frecuentes

¿Para qué se utiliza una rejilla de estabilización del suelo?

¿Conviene usar rejillas en un acceso vehicular?

¿Cuánto cuesta un acceso vehicular con geomalla?

¿Puede una rejilla corregir un problema de drenaje existente?

¿Cuándo debe mantenerse el tránsito fuera de una rejilla recién instalada?

Referencias y alcance de la evidencia

Referencias y fuentes

Este manual incorpora materiales públicos de la Federal Highway Administration, la US Environmental Protection Agency, la University of Florida, la Minnesota Pollution Control Agency, ASTM y NC State, junto con materiales de proveedores limitados al contexto de productos específicos. No considera los anuncios comerciales, los precios históricos, las publicaciones anónimas ni las afirmaciones de desempeño de proveedores como certificaciones independientes.

Fuentes públicas: guía geotécnica de la FHWA para pavimentos; investigación de la EPA sobre pavimentos permeables; consideraciones técnicas de la University of Florida; guía de operación y mantenimiento de Minnesota; alcance público de ASTM C1781; guía de NC State sobre pavimentos permeables.
