Tanque de atenuación de poca profundidad para almacenar aguas pluviales donde la profundidad es limitada
Nuestra línea de tanques de atenuación de poca profundidad incluye módulos de cuatro alturas, de 85 a 250 mm, con un 95% de espacio vacío. AQUA Rain Water suministra los módulos, los conectores y los materiales de revestimiento complementarios para la configuración subterránea de almacenamiento de aguas pluviales especificada.
- Área en planta de 1000 × 500 mm
- Polipropileno 100% reciclado
- Revisión del modelo y la documentación
Módulo negro de atenuación de poca profundidad con estructura de soporte moldeada
Estructura de módulo de poca profundidad con paneles superior e inferior.
Cuatro alturas
85 / 150 / 200 / 250 mm
Área en planta de la configuración
2 unidades por m², por capa
Material
PP negro 100% reciclado
Producción
Aproximadamente 15 días
Inspección
Dimensiones, apariencia y compresión
Asistencia con el suministro
Coordinación de materiales y supervisión de carga

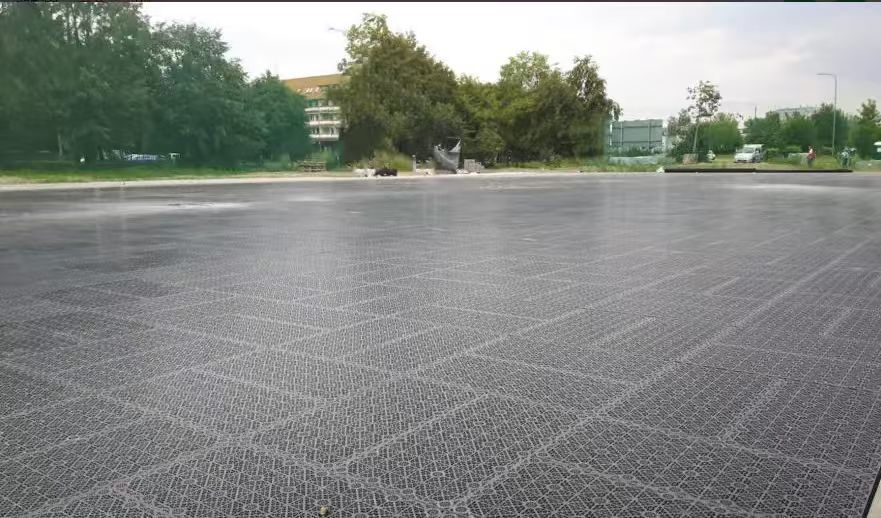

AQUA Rain Water Almacenamiento geocelular de poca profundidad para excavaciones limitadas
AQUA Rain Water suministra sistemas de módulos de poca altura para lugares donde la profundidad disponible limita el almacenamiento subterráneo convencional. Para instalaciones en patios, áreas ajardinadas o estacionamientos proyectados, considere el volumen de almacenamiento requerido y la profundidad disponible después de tomar en cuenta las capas de pavimento, recubrimiento y base.
Adapte la altura al área en planta
Una capa de 150 mm proporciona 142.5 L/m² de almacenamiento calculado en los vacíos, mientras que una capa de 250 mm proporciona 237.5 L/m²; cuanto más delgada sea la celda geocelular elegida, mayor será el área necesaria para almacenar el mismo volumen de agua.Considere todas las capas de la estructura
La altura del tanque es solo uno de los elementos de la excavación. Antes de elegir el módulo, consulte con el diseñador el nivel del terreno de fundación, el agua subterránea, las demás redes de servicios enterradas y el nivel de acabado.
La compensación se da entre profundidad y área: un módulo más delgado no siempre se adapta mejor a un sitio con espacio limitado. Use nuestra calculadora de cantidad de módulos para conocer la capacidad geométrica y la hoja de trabajo de profundidad para comparar las capas especificadas; estas herramientas no sustituyen el diseño hidráulico ni estructural.
Materiales para atenuación, infiltración y reutilización
Nuestros módulos están hechos de polipropileno 100% reciclado y tienen un acabado negro estándar. Coordinamos el suministro de geotextiles y geomembranas como productos complementarios, junto con los módulos y conectores solicitados.
Detención con geomembrana
La geomembrana impermeable y el geotextil de protección proporcionan el revestimiento; el sistema de atenuación almacena temporalmente la escorrentía y una salida diseñada por separado controla la descarga para adaptarla a la red de drenaje aguas abajo.
Infiltración
El geotextil permeable separa los módulos del suelo adyacente. Instale el pozo de infiltración en esta configuración solo cuando las condiciones del terreno permitan infiltrar el agua sin generar un riesgo inaceptable para el agua subterránea ni de contaminación.
Almacenamiento de agua no potable
Un sistema de captación de agua pluvial requiere un tratamiento, controles y bombeo adecuados, además de un sistema de almacenamiento completamente sellado. El agua destinada a reutilizarse no puede contabilizarse también como capacidad disponible para la detención de aguas pluviales.

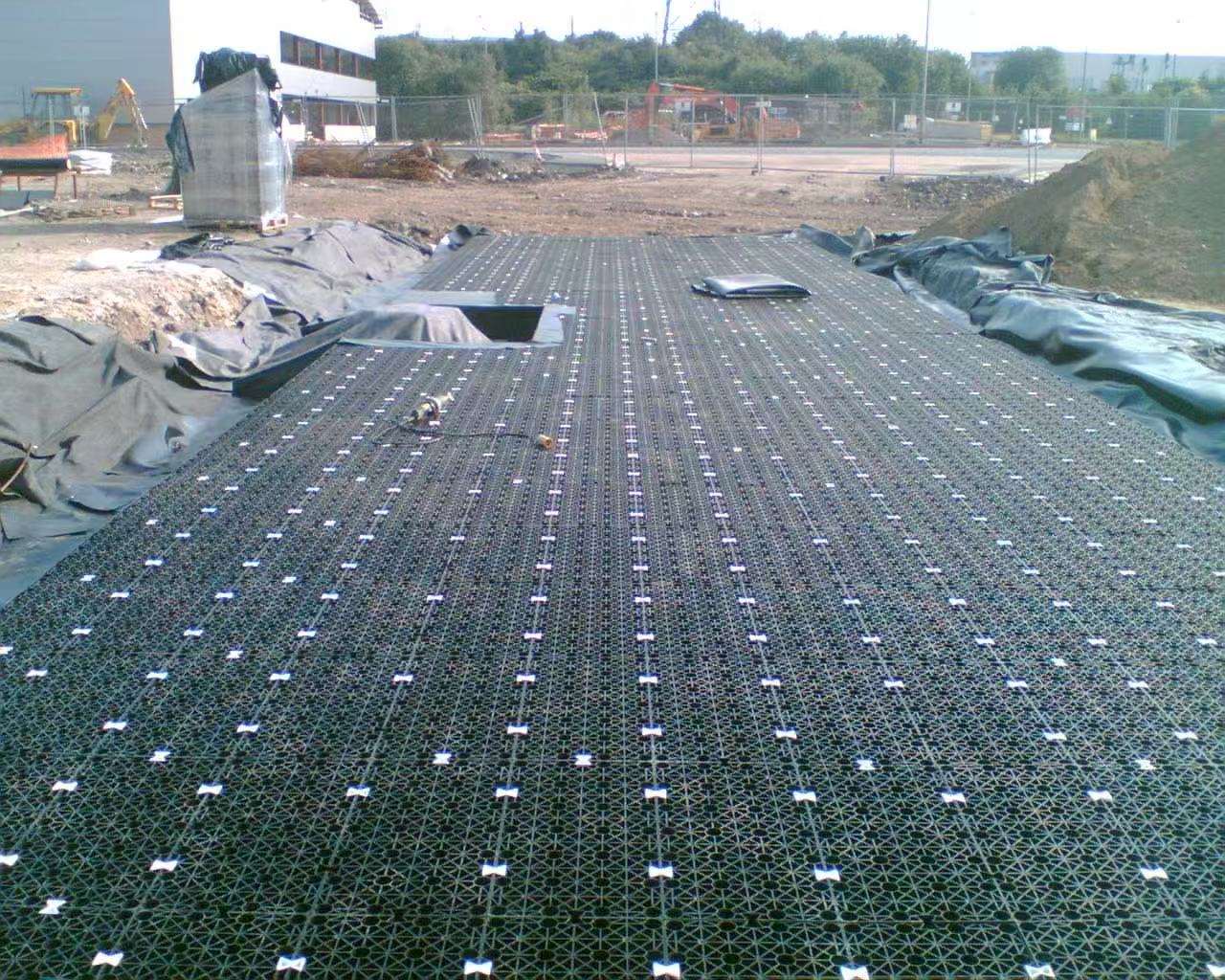

Ensamblaje de módulos e interfaces de drenaje
Los módulos se forman con 2 paneles moldeados, uno superior y otro de base, que se encajan alrededor de una serie de soportes internos; los módulos contiguos se conectan horizontalmente mediante conectores independientes. Una vez ensamblado, el módulo no está diseñado para volver a abrirse.
Proceso de instalación
- Ubicación Trace el diseño de la obra. Planifique la orientación y ubicación requerida de los módulos, el perímetro de instalación y los puntos de unión, de acuerdo con los planos del sitio.
- Coordinación Las conexiones de tuberías o canales son tareas de instalación específicas del proyecto que corresponden al contratista de drenaje. Aclare qué redes deben coordinarse antes de hacer el pedido.
- Distribuya los espacios El área debe permitir el pretratamiento inicial y la descarga resultante mediante dispositivos de control de flujo, además de facilitar el acceso al sitio para las tareas posteriores de mantenimiento y limpieza.
- Planifique el mantenimiento futuro Los sedimentos deben recogerse antes de que el agua entre al tanque; además, se debe facilitar el acceso a los componentes necesarios para el mantenimiento y la limpieza.
Un dispositivo de control de flujo, como una unidad de flujo vorticial especificada o un orificio, controla la autorización para continuar con la descarga del contenido almacenado en el sistema subterráneo de detención.
ARW-SA
Sistema de interconexión
Revise el diseño de las conexiones
Matriz de selección de tanques de poca profundidad
Los cuatro modelos ARW-SA de AQUA Rain Water comparten un área en planta de 1000 × 500 mm. Compare primero las dimensiones y la capacidad calculada de cada modelo; después, solicite que se verifique la configuración instalada según la carga superficial y la vida útil de diseño.
| Parámetro | ARW-SA-85 | ARW-SA-150 | ARW-SA-200 | ARW-SA-250 |
|---|---|---|---|---|
| Longitud, mm | 1000 | 1000 | 1000 | 1000 |
| Ancho, mm | 500 | 500 | 500 | 500 |
| Altura, mm | 85 | 150 | 200 | 250 |
| Porcentaje de vacíos | 95% | 95% | 95% | 95% |
| Almacenamiento calculado, L/unidad | 40.375 | 71.25 | 95 | 118.75 |
| Almacenamiento calculado, L/m² | 80.75 | 142.5 | 190 | 237.5 |
| Unidades/m² por capa | 2 | 2 | 2 | 2 |
INFORMACIÓN: Base del cálculo de capacidad: longitud exterior × ancho × altura × 0.95. El volumen efectivo de detención depende de los niveles de agua de operación, los componentes conectados y el diseño hidráulico aprobado; puede ser menor que el volumen geométrico de los vacíos.
Categoría de carga
Compresión y cargas sobre el sistema instalado
La compresión última a corto plazo por sí sola no constituye una carga admisible para el proyecto, ya que las condiciones de las pruebas de falla y las de la estructura instalada no son equivalentes. La revisión de cargas requiere considerar el modelo seleccionado, la contención lateral, el recubrimiento, el tránsito, el agua subterránea y el rendimiento a largo plazo; EN 17150 y EN 17151 corresponden a distintas escalas de tiempo para las pruebas de compresión.
- La falla por compresión a corto plazo observada en pruebas no constituye, por sí sola, una base para definir las cargas del diseño del proyecto.
- No convierta un resultado de falla de laboratorio en una categoría de tránsito para el proyecto.
- Al revisar las cargas de estacionamientos, es necesario considerar tanto el tránsito previsto durante el uso como los vehículos de construcción.
- Solicite a su equipo de diseño la lista de documentos específica del modelo.
Precios, producción y envío
Nuestra cotización incluye el modelo seleccionado, la cantidad, los conectores, los materiales de revestimiento y el embalaje. La producción tarda aproximadamente 15 días; el tránsito de la carga y las gestiones en destino son independientes de ese plazo de producción.
01
CRITERIOS DE CARGA
Compare el alcance completo de las cargas
A diferencia de un resultado de laboratorio, la carga de diseño considera los factores de seguridad y las condiciones de servicio. El uso de criterios incorrectos en la especificación de cargas implica un riesgo, incluso si el modelo se ajusta al área y al espacio disponibles.
02
ANÁLISIS DE COSTOS
Incluya los costos del sitio
La excavación, la disposición del material excavado, la envoltura, el pretratamiento y la limpieza futura influyen en la rentabilidad de una configuración de poca profundidad. Nuestra lista de verificación del alcance de la cotización ayuda a identificar conceptos faltantes sin presuponer un porcentaje de ahorro.
Nuestro equipo revisa la configuración del producto y el embalaje antes de la carga. Se pueden coordinar la supervisión de carga y el registro fotográfico.
Control de calidad e inspección en fábrica
Nuestra operación principal de productos moldeados cuenta con 30 máquinas de moldeo por inyección y producción en dos turnos. Antes del envío, realizamos un muestreo de aproximadamente 2% de cada lote de productos moldeados para revisar dimensiones, color, apariencia y compresión.
03
ESPECIFICACIONES DE INSPECCIÓN
Presencie la inspección
Contamos con capacidad para realizar pruebas de compresión en nuestras instalaciones. Se pueden coordinar pruebas presenciadas en fábrica o un video de la prueba; el producto seleccionado y el alcance de la inspección se acuerdan antes de la visita.
04
DOCUMENTACIÓN
Revise los documentos del pedido
Coordinamos la documentación relacionada con los productos según el alcance del envío. Un registro interno de inspección y un informe de pruebas de terceros tienen propósitos distintos; solicite la lista de documentos correspondiente al modelo seleccionado.
Preferimos revisar los requisitos de recubrimiento, carga y salida antes del pedido, en lugar de dejar esas preguntas para el equipo de instalación.
Cómo trabajamos: desde la revisión del diseño hasta el suministro del producto
SYS-LAYOUT_REVIEW
Condiciones del sitio que requieren otro diseño
El diseño adecuado de cualquier sistema de drenaje urbano sostenible (SuDS) debe incluir desde el inicio del diseño un acceso para el mantenimiento e identificar quién será responsable de las tareas futuras de mantenimiento y limpieza; se requiere un operador, no solo el proveedor de los componentes del módulo. Al diseñar un sistema de poca profundidad en zonas urbanas, asegúrese de que la profundidad del terreno bajo el nivel de acabado permita la altura completa de construcción del sistema. Revise la configuración si las limitaciones iniciales del terreno impiden una instalación con verificación estructural y mantenimiento adecuado para los sistemas subterráneos de gestión de aguas pluviales.
- El área en planta no es suficiente para el volumen efectivo requerido.
- Nivel freático elevado o condiciones de infiltración deficientes.
- No hay una salida aguas abajo aceptable ni una ruta de desbordamiento.
- La calidad de la escorrentía requiere tratamiento antes del almacenamiento.
- Las capas de recubrimiento o base no caben en la profundidad disponible.
- No se han verificado las cargas del tránsito ni de construcción para el proyecto.
- El estacionamiento subterráneo ocupa el área en planta del tanque.
- Los componentes de inspección quedarían inaccesibles.
Herramientas y calculadoras de ingeniería
Calculadora de presupuesto de profundidad
Evalúe las limitaciones del sitio, los requisitos de recubrimiento y las cotas de solera para determinar la profundidad óptima de la configuración de los sistemas de atenuación de poca profundidad, sin comprometer la integridad estructural.
Lista de verificación del alcance de la cotización
Asegúrese de calcular con precisión el costo total del proyecto. Esta lista ayuda a identificar conceptos necesarios, como excavación, disposición del material excavado, envoltura y pretratamiento.
Estimador de volumen para poca profundidad
Calcule rápidamente la capacidad de almacenamiento geocelular requerida y el área en planta, según el área disponible en el sitio y los criterios de carga previstos.
¿Cómo elijo el tamaño de un tanque de atenuación de poca profundidad?
Comience por definir el almacenamiento efectivo requerido y el área en planta disponible. Nuestra matriz muestra la capacidad geométrica; el diseñador determina la capacidad útil del proyecto a partir de la entrada, la salida y el nivel máximo del agua.
¿Un módulo de 150 mm requiere una excavación de 150 mm?
No, esa es la altura del módulo; el recubrimiento, el pavimento, la cama de apoyo y las capas de protección aumentan la profundidad requerida.
¿Se pueden apilar los módulos?
Sí, se puede aumentar la altura apilando los módulos, aunque, cuando sea posible, preferimos un modelo adecuado de una sola altura; se debe evaluar la integridad estructural, incluidos los conectores.
¿Puedo instalar el tanque debajo de un estacionamiento?
Solo si existe un diseño específico para el proyecto que verifique las cargas y el recubrimiento. No use únicamente un valor de compresión última como base para determinar las cargas.
¿Un tanque de poca profundidad resolverá las inundaciones después de limpiar un drenaje?
No siempre. Aunque haya almacenamiento durante las lluvias intensas, el sistema de drenaje puede responder de una forma que provoque inundaciones; también pueden influir el flujo por la entrada, una salida afectada o una infiltración limitada. Revise estos flujos antes de pedir una mayor capacidad de almacenamiento.
¿Se puede compartir el espacio entre un sistema subterráneo de aguas pluviales y un estacionamiento en sótano?
Se requiere un diseño específico para el proyecto que demuestre la compatibilidad estructural y un análisis de drenaje que abarque la capacidad, el flujo, las condiciones estructurales, el acceso al sitio y la profundidad y el espacio totales disponibles para cada sistema.
¿La retención de aguas pluviales es lo mismo que la detención?
La retención conserva el agua para infiltrarla o reutilizarla; la detención almacena temporalmente la escorrentía de aguas pluviales antes de autorizar su descarga controlada por la salida. Indique qué aplicación necesita, ya que la geomembrana de protección y la salida requieren diseños diferentes.
¿El módulo trata las aguas pluviales?
El módulo sirve para almacenar agua, no para tratarla. El tratamiento debe diseñarse por separado según los sedimentos y contaminantes previstos; el almacenamiento subterráneo de aguas pluviales no mejora automáticamente su calidad.
¿Qué guías debe consultar nuestro diseñador?
Primero se deben considerar los requisitos locales aplicables. CIRIA C737 y la guía geocelular de BPF Pipes Group tratan aspectos del diseño estructural; las guías de EPA sobre aguas subterráneas ayudan a plantear las preguntas sobre la ubicación de los sistemas de infiltración.
¿Qué determina el precio de un tanque de atenuación?
El modelo, la cantidad de módulos, los elementos de conexión, los materiales de revestimiento complementarios, el embalaje y los costos de envío determinan la cotización. Al solicitarla, adjunte los planos o las especificaciones del proyecto, incluido el volumen de almacenamiento requerido y la ubicación del proyecto.
¿Ofrecen instalación y estudios de caso?
Suministramos módulos y los servicios técnicos especificados que ofrecemos; su contratista designado debe encargarse de la construcción en el sitio. Envíenos los requisitos de proyectos de referencia junto con los detalles de su proyecto y nuestro equipo revisará si son pertinentes y si se cuenta con los permisos de divulgación.
¿Cómo se verifican los requisitos de drenaje sostenible?
El diseñador debe revisar la escorrentía superficial, la descarga admisible, el almacenamiento y el desbordamiento para el sitio correspondiente; el módulo es uno de los componentes de los sistemas de drenaje que se utilizan para gestionar el riesgo de inundación.
