Решётки для стабилизации грунта: контроль монтажа, диагностика дефектов и передача объекта

Решётки для стабилизации грунта — общее описательное название изделий, которые удерживают гравий или служат основанием для озеленённой поверхности. Однако сама решётка — лишь один элемент готовой конструкции. Состояние основания, водоотвод, разделение слоёв, подготовка основания, закрепление кромок, заполнение ячеек и обслуживание влияют на поведение покрытия после открытия движения.

Это руководство предлагает подрядчикам, закупщикам и руководителям площадки удобный порядок осмотра и передачи объекта. Оно не заменяет проектирование, местные согласования, инженерно-геологические изыскания или оценку нагрузки от транспортных средств, которую должен выполнять ответственный специалист.

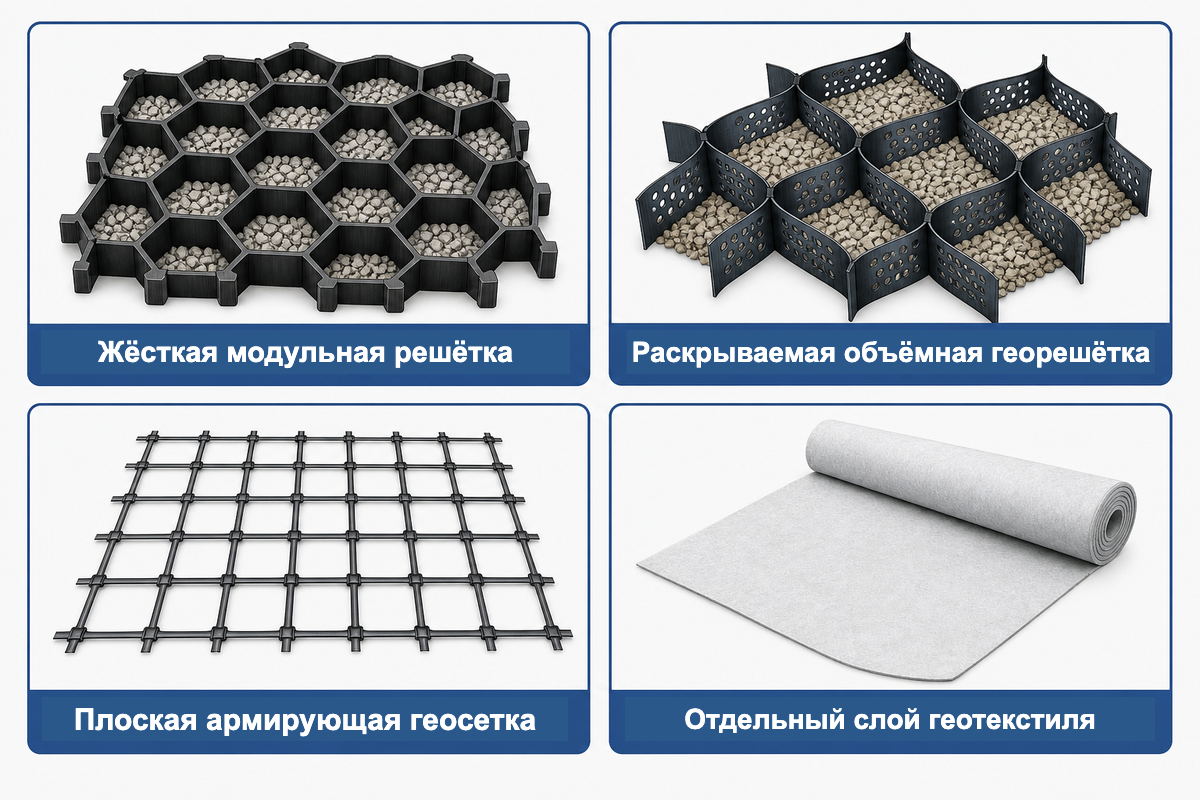

Определите тип решётки для стабилизации грунта до осмотра

Выражение «решётка для стабилизации грунта» — общее рыночное обозначение. Так могут называть жёсткую модульную решётку для гравия или газона, раскрываемую объёмную георешётку (геосотовый материал), плоскую армирующую геосетку в основании либо отдельный слой геотекстиля, выполняющий совместно с решёткой разделительную или фильтрующую функцию. Геотекстиль не относится к семейству решёток для стабилизации грунта. Эти изделия занимают разные места в конструкции покрытия, поэтому последовательность их монтажа различается.

Определяйте изделие по наименованию, а не по внешнему виду. Запишите производителя, модель, фактически поставленные размеры, материал, высоту панели, соединители и предусмотренный заполнитель. Сверьте эти данные с согласованной документацией и поставкой. Если смонтирована складная объёмная георешётка или система трёхмерного ячеистого армирования, а в чертежах указаны жёсткие панели, остановите работы и согласуйте замену до закрытия конструкции.

Прокрутите таблицу по горизонтали, чтобы увидеть все столбцы.

Для заказа решёток для стабилизации грунта, поставляемых AQUA, сравните маркировку поставки и актуальную документацию на изделие с согласованной технической документацией. Документы AQUA не следует считать универсальным подтверждением несущей способности, толщины основания или указанием применять такую толщину на любых объектах.

Проверяйте единицы измерения и числа. Высота ячейки в миллиметрах, габариты панели в плане и значение прочности при сжатии характеризуют разные параметры. В закупочной документации указывайте исходную единицу измерения при каждом значении и не переводите результат испытания в класс транспортной нагрузки. Если поставщик предоставляет только название товара на торговой площадке или обрезанное изображение, запросите актуальные технические характеристики изделия и протокол с идентификацией испытанного образца.

Входной контроль поставки — первая полезная контрольная точка. Отложите треснувшие, деформированные или повреждённые ультрафиолетом детали; пересчитайте соединители и комплектующие; сравните партию с образцом, согласованным для работ. Температура и условия хранения могут влиять на обращение с изделиями; зафиксируйте видимые деформации до заполнения ячеек.

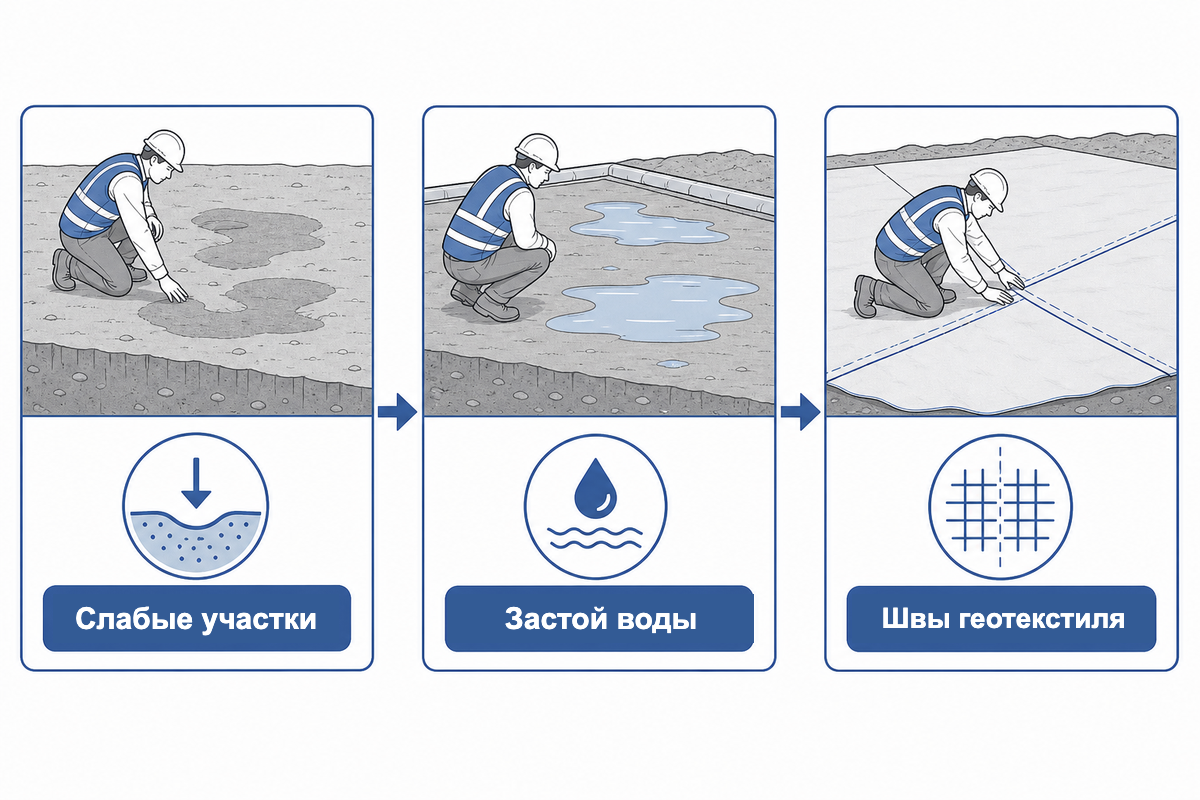

Задокументируйте грунтовое основание и геотекстиль

Ни одна стабилизирующая решётка не делает любое слабое, переувлажнённое или неоднородное грунтовое основание пригодным. До того как выемка будет скрыта, зафиксируйте выдавливание и вынос мелких частиц грунта под нагрузкой (pumping), застой воды, органический грунт, неконтролируемую насыпь, слабые участки, резкие перепады отметок и следы прежнего ремонта. Отметьте места наблюдений на простой схеме, чтобы позднее сопоставить с исходным состоянием возможную колею.

Уточните, кем заданы глубина выемки, материал основания и требования к уплотнению. В брошюре на изделие может быть описана типовая конструкция, но это не расчёт несущей способности для конкретного проекта. Требования тяжёлого транспорта, движения с поворотами, подъездных дорог и эпизодического проезда тяжёлой техники отличаются от требований к пешеходной дорожке у дома или дополнительной парковочной площадке с газонным покрытием.

Если геотекстиль предусмотрен проектом, зафиксируйте тип и идентификацию материала, направление раскатки, нахлёсты, складки, разрывы и загрязнение. FHWA разграничивает функции разделения и фильтрации и требования к сохранности материала при монтаже. Это различие важно: указание «добавить полотно» само по себе не является полным проектным решением.

Подготовку основания также подтверждайте конкретными данными. Зафиксируйте тип заполнителя, последовательность укладки слоёв, отметки и указанный в проекте метод испытания. Фотография катка не показывает плотность, влажность или пригодность поверхности — только подтверждает, что техника находилась на площадке. Для предусмотренных испытаний зафиксируйте результат, пикетаж, отметку и дату.

• Сделайте фотографии открытого грунтового основания с фиксированных точек.
• Отметьте отремонтированные участки и укажите материал замены.
• Свяжите записи о плотности или полевых испытаниях с точным местом.
• Поясните каждое согласованное отступление от требований к геотекстилю или отказ от него.
• Сохраните маркировку поставки и номера партий в комплекте передаваемой документации.

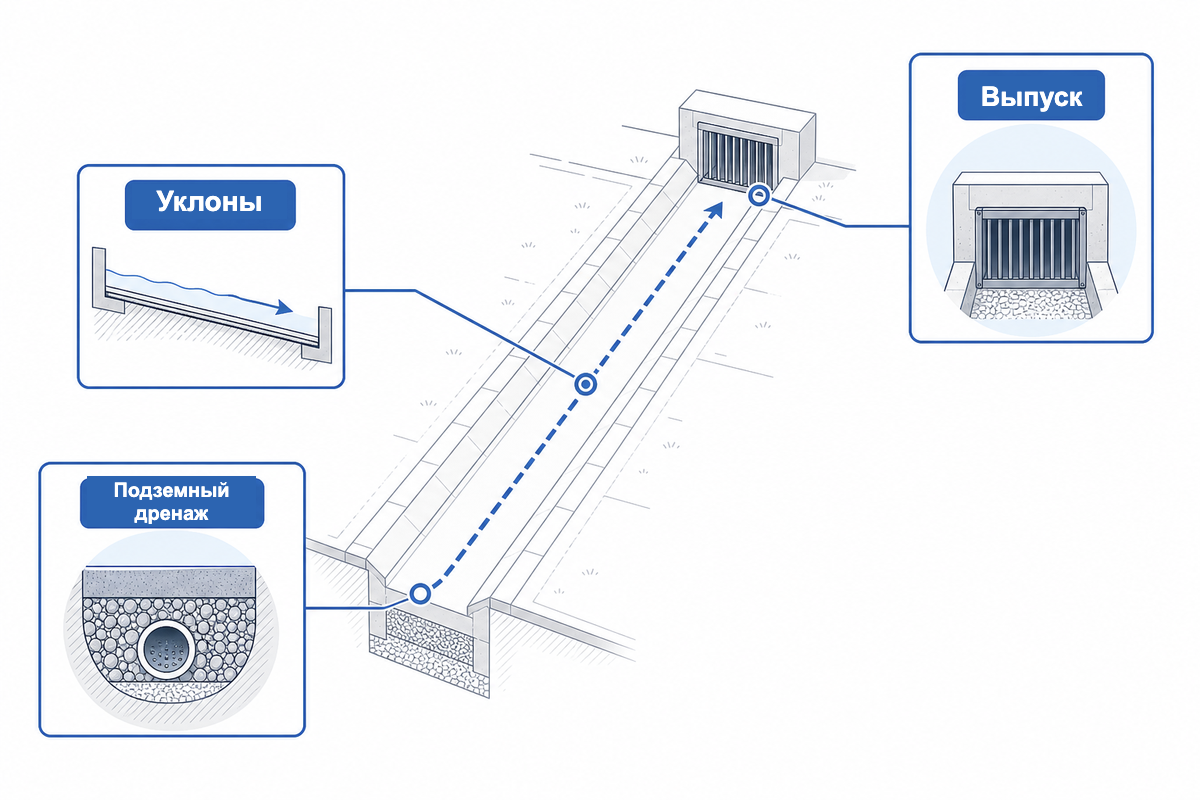

Проследите путь воды по всей подъездной дороге

Водопроницаемое покрытие из решёток само по себе не образует работающую систему водоотвода. Вода должна пройти сквозь поверхность, а затем — через нижележащие слои или по ним — попасть в подходящую зону инфильтрации, подземный дренаж или выпуск. Засорённые переходы между слоями или насыщенное водой грунтовое основание могут привести к застою воды над решёткой с открытыми ячейками.

До завершения покрытия начертите предполагаемый путь воды. На вопросы вроде «как укладывать гравийные решётки» или «можно ли укладывать гравийные решётки на грунт» нужен ответ с учётом конкретного объекта: сначала оцените основание и путь отвода воды, затем выбирайте конструкцию. Для инспектора непосредственный риск — принять поверхность до того, как зафиксирован скрытый путь воды. Покажите высокие и низкие точки, поступление воды с крыши или участка, переходы по краям, подземный дренаж, точки осмотра и конечный выпуск. Сфотографируйте выпуски, пока к ним сохраняется доступ. Для наклонной подъездной дороги или участка защиты от эрозии отметьте также места возможного схода сосредоточенного потока с защищённой поверхности.

В рекомендациях Университета Флориды конструктивные и гидрологические требования рассматриваются как взаимосвязанные проектные вопросы; материалы EPA по водопроницаемым покрытиям подчёркивают, что результат зависит от грунта, климата и условий площадки. Ни один из этих источников не является испытанием продукции AQUA; в этом руководстве они используются только для определения границ системы в целом.

Перфорированная панель создаёт возможный путь для воды. Она не подтверждает, что нижележащие слои или выпуск способны принять эту воду.

До заполнения решётки устраните противоречия в документации и на площадке: например, показанный на чертеже подземный дренаж отсутствует в траншее, выпуск расположен выше основания или мелкий осадок попал на поверхность с открытыми ячейками. Зафиксируйте ответственное лицо и чертёж либо указание, на основании которого принято решение.

Отметьте, где вода поступает в конструкцию и где выходит из неё после контролируемого увлажнения или естественного дождя. Это предварительные наблюдения на стройплощадке, а не замена официальным испытаниям на инфильтрацию или приёмочным испытаниям. Укажите погоду, предшествующее увлажнение и незавершённые смежные работы, чтобы позднее фотографию не приняли за постоянную оценку эксплуатационных характеристик.

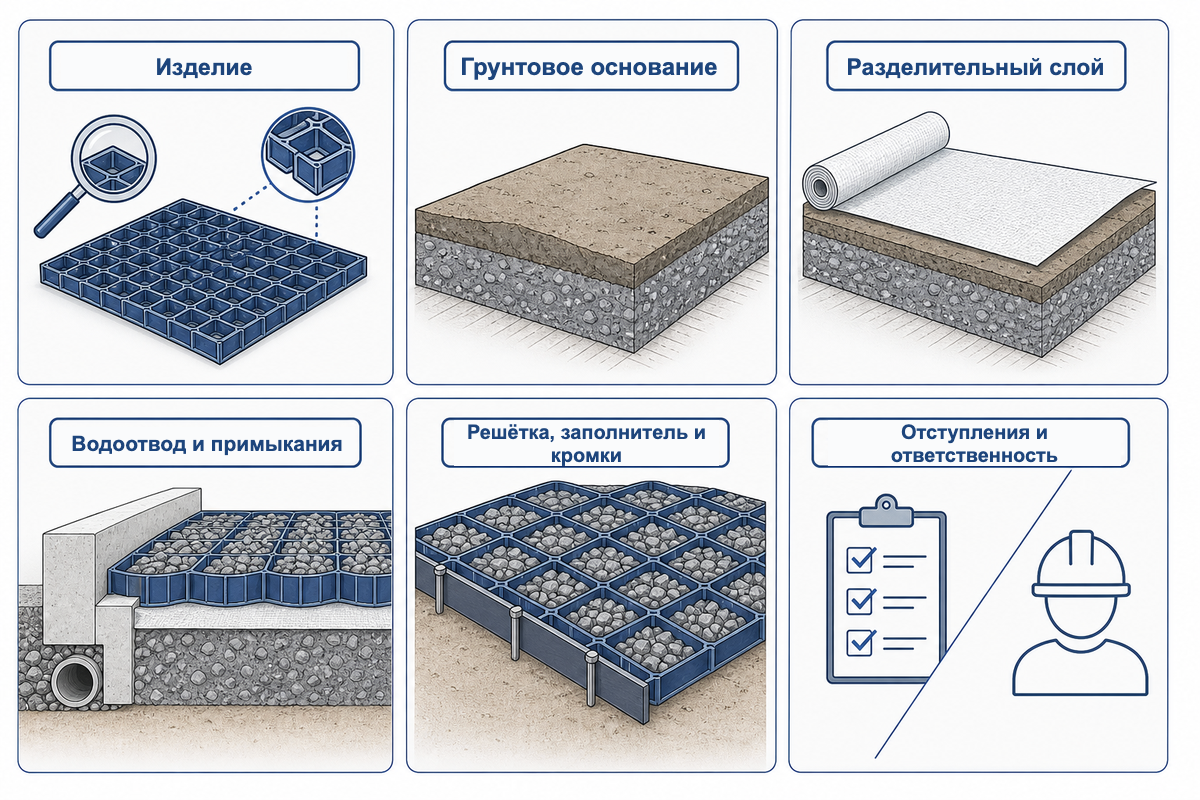

Составьте фотоотчёт из 6 пунктов по решётке для стабилизации грунта

Фотоотчёт из 6 пунктов по решётке для стабилизации грунта — структура передачи документации, предложенная в этом руководстве. Это не шаблон и не требование для сертификации. Его цель — сохранить сведения, которые иначе исчезнут под щебнем, газоном или транспортом.

1. Идентификация изделия: зафиксируйте наименование изделия, количество, упаковку, маркировку, модель и согласованные замены.
2. Грунтовое основание: открытая поверхность, ремонт слабых участков, отметки и видимые скопления воды.
3. Для разделительного слоя зафиксируйте тип и идентификацию материала, а также такие детали, как швы, складки, нахлёсты, повреждения и ремонт.
4. Покажите уклоны, выпуски, переходы, закрепление кромок и водоотвод.
5. Покажите выравнивание, соединения, подрезку, способы укладки, источник заполнителя и уплотнение решётки и заполнения.
6. Зафиксируйте незавершённые работы, принятые отступления, ограничения доступа и контакт ответственного лица.

Указывайте для каждой фотографии дату, пикетаж, направление съёмки и краткое наблюдение. Например, «Кромка панели приподнята на 8 mm на пикете D4 до повторного заполнения» полезнее, чем «проблема при монтаже». Отделяйте то, что видно на снимке, от предполагаемой причины. Если важен размер, приложите масштаб и сохраните исходный файл изображения, а не только сжатую копию из мессенджера.

Имена файлов помогают искать записи. Укажите в них объект, участок, пикетаж, слой и дату, а затем составьте краткий указатель, связывающий каждый снимок с записью осмотра. Не переименовывайте только отобранные «удачные» фотографии. Полная последовательность должна включать несоответствия, корректирующие работы и принятое состояние, чтобы при передаче не потерялось описание того, как был устранён конкретный вопрос.

Что включить в запись о монтаже гравийной решётки?

Как минимум, свяжите поставленное изделие с согласованной документацией, покажите каждый скрываемый слой до его закрытия, зафиксируйте водоотвод и примыкания по краям, укажите заполнитель и лицо, принявшее отступления. Добавьте места испытаний и документы поставки, а также план, по которому можно найти каждую фотографию. Аналогичное разделение осмотра, корректирующего обслуживания, документации и ответственности отражено в официальных рекомендациях Миннесоты по обслуживанию водопроницаемых покрытий.

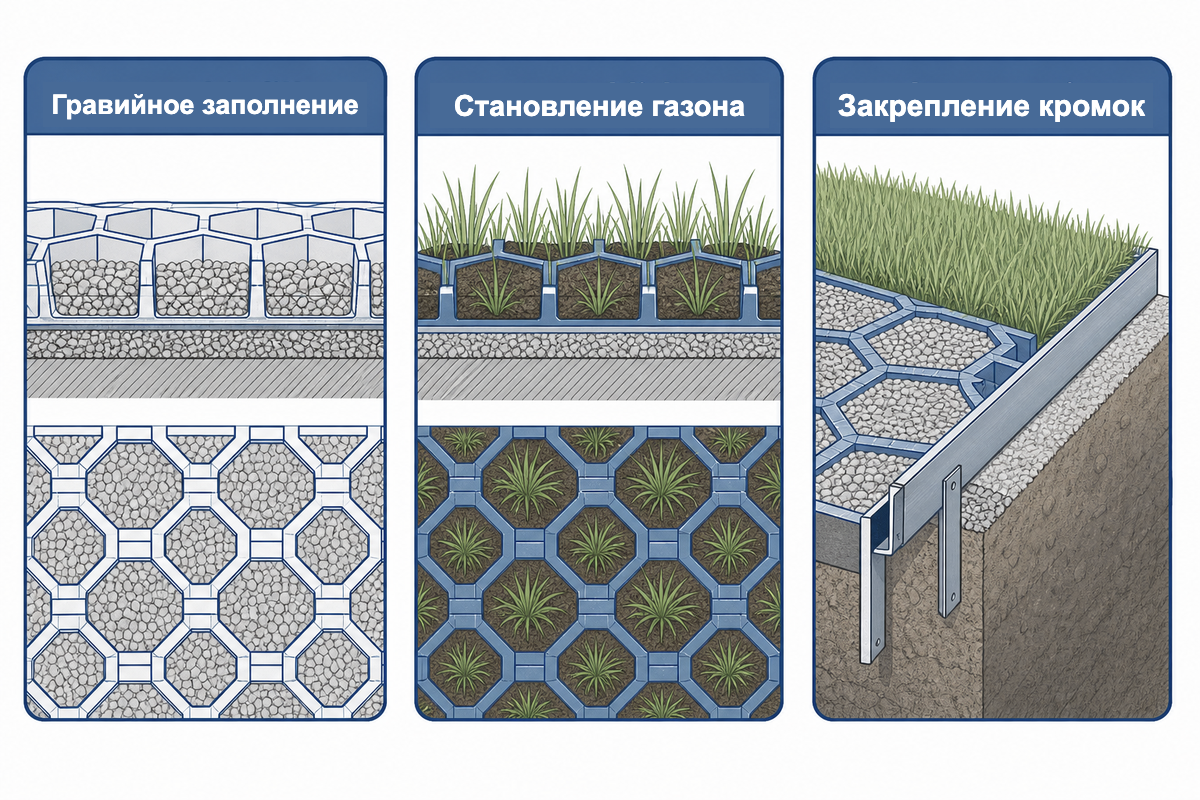

Зафиксируйте гравийное заполнение, газон и детали кромок

По виду готового заполнения нельзя подтвердить, подходит ли оно для данной решётки. Зафиксируйте поставщика заполнителя, его описание и ссылку на поставку. Укажите припуск на рыхлую поверхность, отметку готового покрытия и материал, сместившийся при уплотнении. Не переносите требования к уплотнению гравия, округлому заполнителю или мелкому гравию из документации другого бренда без подтверждения, что документация выбранного изделия это допускает.

Осматривая гравийную решётку для подъездной дороги, проверяйте переходы в местах поворота и торможения колёс, а также выезда на другое покрытие. Кромкам нужны отдельные фотографии: потерю удержания заполнителя можно принять за повреждение панели. У ворот, водостоков и сервисных люков покажите завершение решётки и способ удержания рыхлого гравия.

Проверяйте укладку заполнителя поэтапно, а не только после завершения работ. Не допускайте движения по открытым ячейкам, если выбранная инструкция этого не разрешает. Не перемещайте погрузчик или уплотнительную технику так, чтобы они нарушали положение незаполненных панелей. Зафиксируйте технику и последовательность работ: одинаковая фотография готового покрытия может соответствовать совершенно разным способам монтажа.

Для парковочных площадок с газоном требуется отдельная запись. Укажите плодородный грунт; при посеве — вид семян, а при укладке рулонного газона — тип газона. Опишите, кто отвечает за полив, и в каком состоянии должна находиться площадка до допуска регулярного движения. В отраслевой статье 2025 года, связанной с поставщиком решёток, рекомендуется ограничивать движение на период становления газона и проверять, не повреждает ли аэрационное оборудование решётку. Это источник с контекстом поставщика, а не независимое правило ожидания для каждой системы.

Для озеленённых участков отделяйте становление и укоренение растений от приёмки конструкции. Хороший травяной покров не подтверждает пригодность основания или водоотвода. Редкие всходы могут быть связаны с поливом, затенением, грунтом или движением транспорта, а не с решёткой. При передаче распределите эти обязанности, чтобы за все последующие симптомы не отвечал только поставщик панелей.

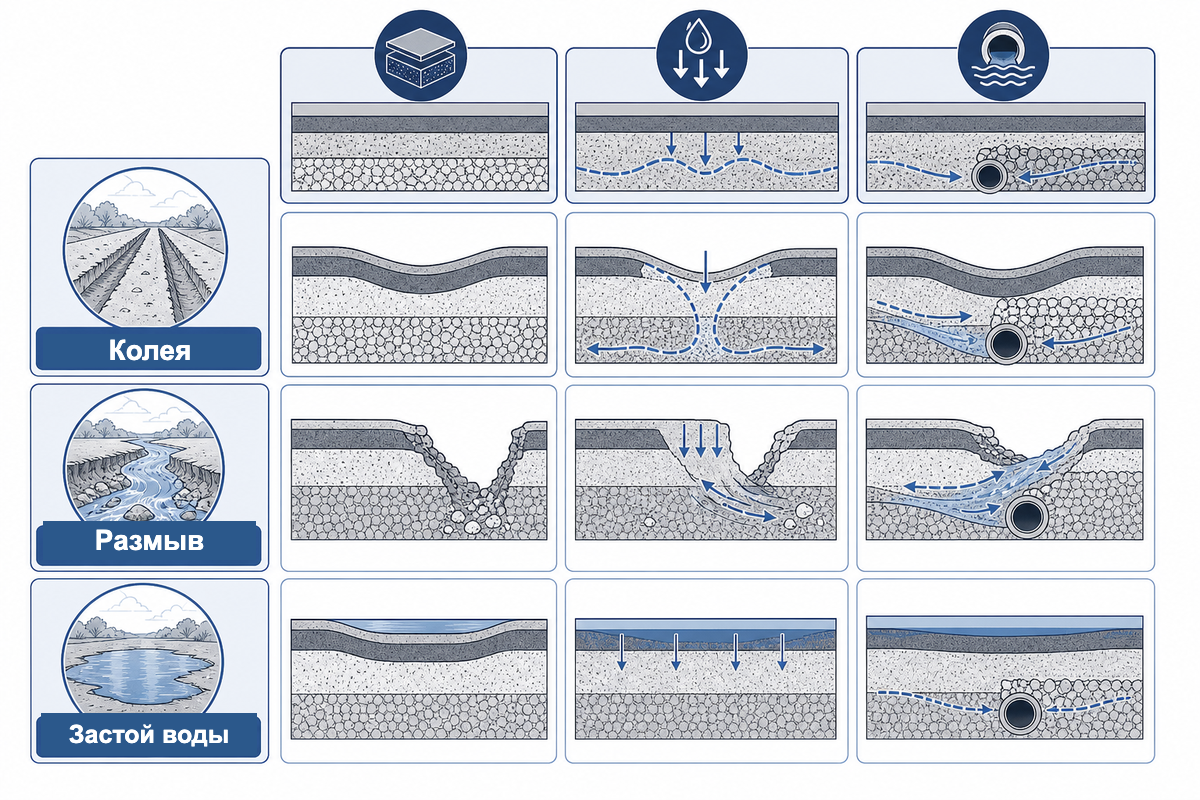

Сопоставьте симптом и слой при проверке проблем с гравийной решёткой

Проверка «симптом — слой» помогает не принимать внешний признак за диагноз. Зафиксируйте симптом, определите первый скрытый слой или сопряжение, которое следует проверить, и выясните, кто уполномочен проводить обследование. Не повышайте заявленную несущую способность, не меняйте основание и не удаляйте элементы водоотвода только на основании фотографии.

Прокрутите таблицу по горизонтали, чтобы увидеть все столбцы.

Анонимные сообщения на форумах могут подсказать вопросы для проверки — например, определил ли подрядчик по гравию конструкцию подстилающего основания или уносят ли шины гравий. Такие сообщения не дают сведений о частоте отказов и их инженерных причинах. Используйте их, чтобы сформулировать более точные вопросы для осмотра, а затем ищите ответы в документации проекта и при участии квалифицированного специалиста.

Диагностику лучше проводить последовательно. Сначала обеспечьте безопасность участка и зафиксируйте его текущее состояние. Затем соберите историю строительства, недавнего движения и погодных условий. Только после этого вскрывайте слой или назначайте испытания по согласованному плану обследования: бесконтрольная выемка может нарушить доказательства, необходимые для разграничения причин монтажа, проектирования, материала и обслуживания.

Повторяющиеся симптомы требуют наблюдений в динамике, а не разрозненных ремонтов. Отмечайте одни и те же пикеты при каждом осмотре, снимайте с сопоставимых направлений и указывайте, увеличивается ли площадь дефекта. Ремонт, который выглядит успешным неделю, может скрывать продолжающуюся потерю материала у кромки или выпуска.

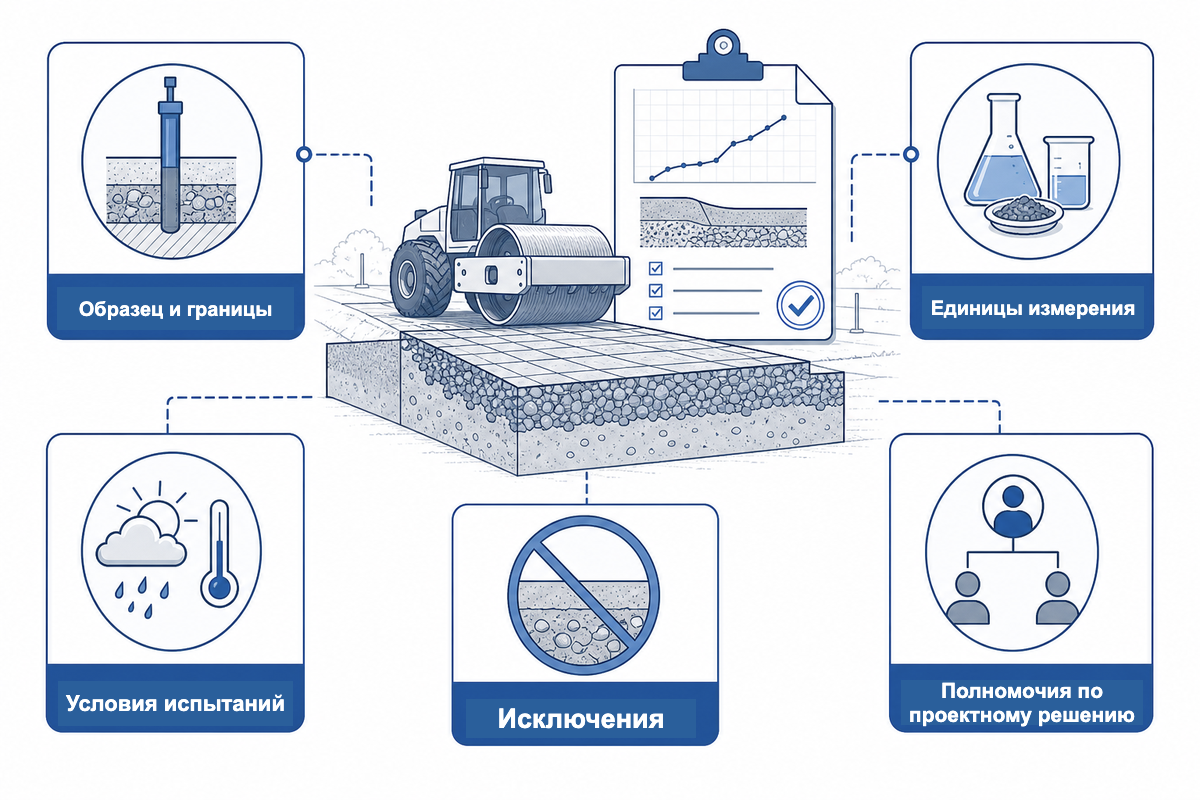

Оценивайте протоколы по тяжёлым нагрузкам и водоотводу в контексте

Выражение «решётка для тяжёлых нагрузок» остаётся рекламной формулировкой, пока не ясны подтверждающие данные. Уточните, к чему относится приведённое значение: к пустой панели, заполненному образцу, одной ячейке, панели целиком или полностью нагруженной системе. Зафиксируйте смолу, подготовку образца, заполнение, опору, направление и скорость нагружения, единицу измерения и критерии отказа.

Результат лабораторного испытания на сжатие нельзя напрямую пересчитать в допустимую массу транспортного средства. Важны также контактное давление, повороты и торможение, повторные нагрузки, недостаточная опора, состояние кромок и повреждения при монтаже. Результаты испытания стабилизатора гравия на основе раскрываемых объёмных георешёток нельзя переносить на жёсткий модульный стабилизатор, даже если в нём тоже есть ячейки. То же предостережение действует, если заявление для парковки используют применительно к пешеходной дорожке или площадке для тяжёлой техники.

ASTM C1781/C1781M-21 числится действующим в открытом каталоге ASTM, однако опубликованная область применения называет сплошные бетонные элементы мощения с замковым соединением, бетонные решётчатые элементы мощения и глиняный кирпич для мощения. Пластиковые решётки не входят в указанную область применения. Не называйте пластиковую решётку для стабилизации грунта «сертифицированной по ASTM C1781» без обоснования применимости метода и решения уполномоченной стороны о приёмке.

• Запросите полный протокол, а не обрезанный фрагмент результата.
• Сверьте описание образца с поставленной моделью.
• Проверьте единицы измерения и указано ли для каждого значения среднее, минимальное или индивидуальное значение.
• Отметьте исключения, даты испытаний и наименование лаборатории.
• Укажите специалиста, который использует подтверждающие данные для принятия проектного решения.

При оценке дренажных протоколов важны условия испытания. Проверьте испытанную площадь поверхности, подготовку образца, метод напора или имитации осадков, единицы измерения и обслуживание. Нельзя без оснований считать, что лабораторно измеренная скорость сохранится на площадке после поступления наносов. Если проектом установлен критерий приёмки, укажите полевой метод и места испытаний.

Для сравнения поставщиков составьте таблицу подтверждений, по одному утверждению или заявленной характеристике в каждой строке. В отдельных столбцах укажите изделие, метод, образец, результат, дату и ограничение. Не заполняйте пустые ячейки догадками: так представленные сведения будет проще оценить.

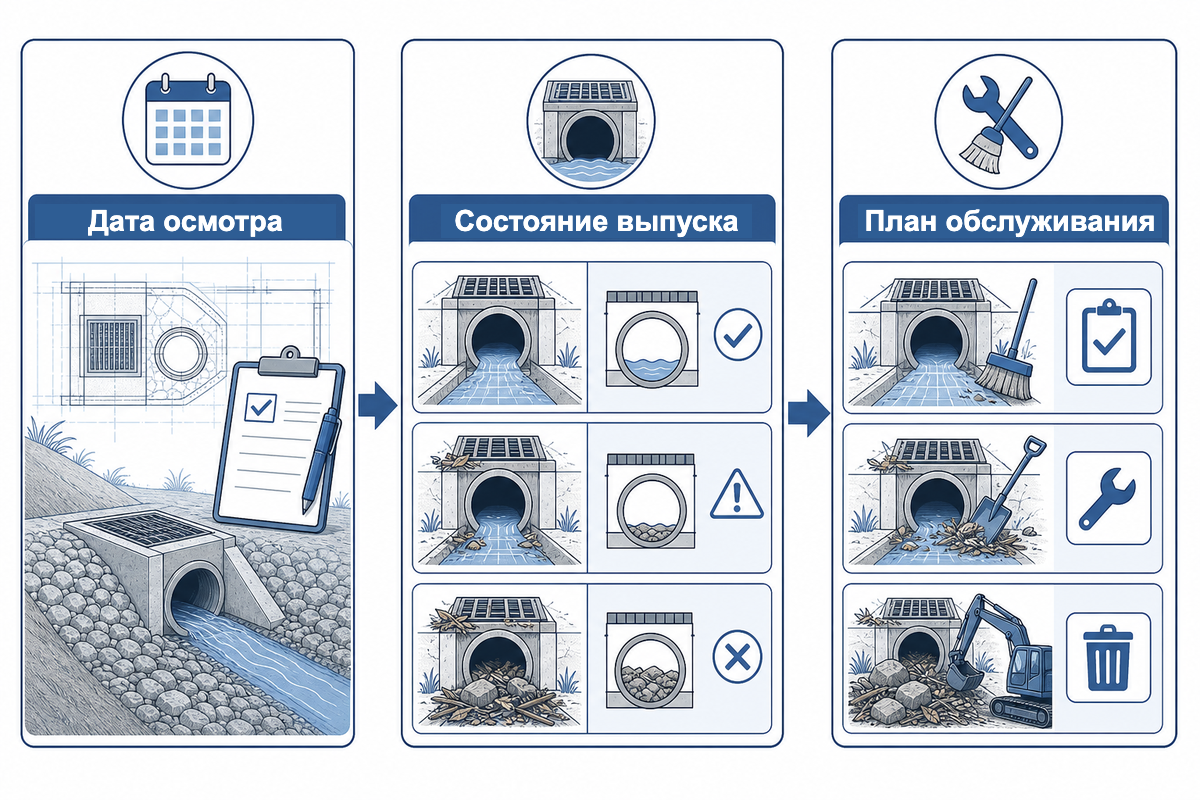

Почему долгосрочный водоотвод зависит от передачи плана обслуживания

Водопроницаемые гравийные и озеленённые решётчатые покрытия могут утрачивать функциональность, если наносы поступают с прилегающих участков, выпуски засоряются, заполнитель перемещается или техника для обслуживания удаляет материал. В передаваемой документации укажите путь воды, точки осмотра, допустимые работы по обслуживанию и условия привлечения специалиста.

По данным Университета штата Северная Каролина, требования к обслуживанию различаются в зависимости от типа водопроницаемого покрытия; механизированное подметание может удалить заполнитель из швов водопроницаемой бетонной брусчатки, после чего его необходимо восстановить. Это не устанавливает универсальную периодичность подметания пластиковых решёток. Следуйте документации выбранного изделия, типу покрытия и плану обслуживания проекта.

Установите периодичность осмотров с учётом условий площадки и утверждённого плана; меняйте её при появлении новых данных. Особого внимания требуют участки с наносами от строительства, озеленёнными склонами, зимней обработкой, частыми поворотами транспорта и незапечатанной поверхностью. Описывайте основание для вмешательства измеримыми признаками — например, повторным застоем воды на указанном пикете или потерей заполнителя с обнажением стенок ячеек, — а не формулировкой «обслуживать по необходимости».

Что включить в журнал обслуживания гравийной подъездной дороги?

Записывайте дату осмотра, погоду, изменения движения, источник наносов, состояние выпуска, рыхлый или отсутствующий заполнитель, состояние растительности, смещение кромок и выполненные работы. Прикладывайте фотографии до и после и указывайте, был ли удалённый материал заменён. Определите, кто вправе вновь открыть для движения участок после смещения, размыва или повторного застоя воды.

Передавайте на рассмотрение просадку, открытые острые кромки, опасные переходы или необъяснимое смещение. Обслуживание не заменяет расследование продолжающейся конструктивной проблемы или неисправности водоотвода.

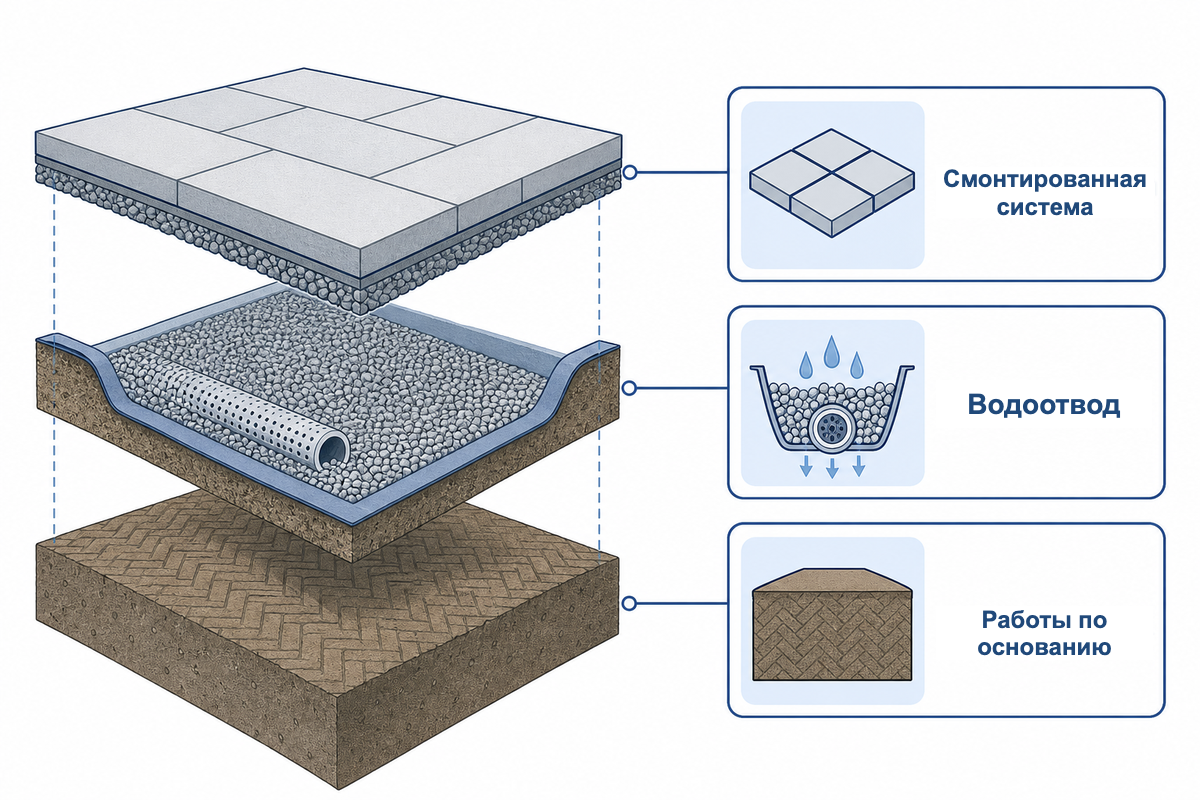

Составьте смету на всю смонтированную систему

Цена панелей в предложении не отражает стоимость смонтированной системы. Выделите отдельные позиции для обследования и проектирования, земляных работ и вывоза грунта, работ по грунтовому основанию, геотекстиля и щебёночного основания, водоотвода, закрепления кромок, решётки, поставки и доставки, подрезки, заполнения, уплотнения, посадки растений, организации движения и осмотра. Такой состав работ уместнее, чем оценка цены за квадратный фут по данным другого региона или типа строительства.

Попросите каждого участника торгов указать площадь, запас на отходы, объёмы поставки, исключённые примыкания, предполагаемые условия доступа и ответственность за изменения, вызванные скрытыми условиями. Используйте страницу изделия Ground Grid для получения технической информации и подготовки запроса цены. По вопросам применимости на площадке обращайтесь к соответствующему варианту применения, а не рассматривайте заявление о нагрузке на странице товара как согласование проекта.

Перед сравнением итоговых сумм приведите все предложения к одной основе. Одно может включать щебёночное основание и вывоз грунта, другое — только панели и заполнитель. Уточните налоги, перевозку, минимальный объём заказа (MOQ), испытания, мобилизацию и сезонные факторы. Не включайте резерв в известный объём работ — оставьте его отдельной строкой. Низкая цена панелей может означать, что часть работ не учтена или расходы на завершение всего объёма работ заложены в смету недостаточно.

При сравнении затрат за весь срок эксплуатации учитывайте и доступ для осмотра и обслуживания. Покрытие, которое можно локально разобрать, может требовать иного подхода к обслуживанию, чем покрытие с труднодоступными примыканиями. Не угадывайте срок службы: запросите гарантию на изделие, исключения и принятые для проекта допущения по обслуживанию. Храните эти документы как отдельные подтверждения.

Часто задаваемые вопросы

Для чего используют решётку для стабилизации грунта?

Стоит ли устанавливать решётки на подъездной дороге?

Сколько стоит подъездная дорога с геосеткой?

Может ли решётка устранить существующую проблему с водоотводом?

Когда следует запретить движение по недавно смонтированной решётке?

Источники и границы применимости данных

Справочные материалы и источники

В руководстве использованы общедоступные материалы Федерального управления автомобильных дорог США, Агентства по охране окружающей среды США, Университета Флориды, Агентства по контролю загрязнения Миннесоты, ASTM и Университета штата Северная Каролина, а также материалы поставщиков только в части, относящейся к конкретным изделиям. Сведения из торговых каталогов, исторические цены, анонимные сообщения и заявления поставщиков о характеристиках не рассматриваются как независимая сертификация.

Общедоступные источники: руководство FHWA по геотехнике дорожных покрытий; исследование EPA водопроницаемых покрытий; технические соображения Университета Флориды; рекомендации Миннесоты по эксплуатации и обслуживанию; открытая область применения ASTM C1781; рекомендации Университета штата Северная Каролина по водопроницаемым покрытиям.
