Cómo especificar un sistema geocelular de subbase poco profunda

Un sistema geocelular de subbase poco profunda es una capa de pavimento portante que puede ofrecer almacenamiento temporal de agua en excavaciones de poca profundidad. Por sí solo, no constituye una solución de drenaje completa. Para justificar la selección, hay que combinar la ruta hidráulica, el diseño del pavimento, la construcción, el mantenimiento y la evaluación del acceso antes de elegir un módulo.

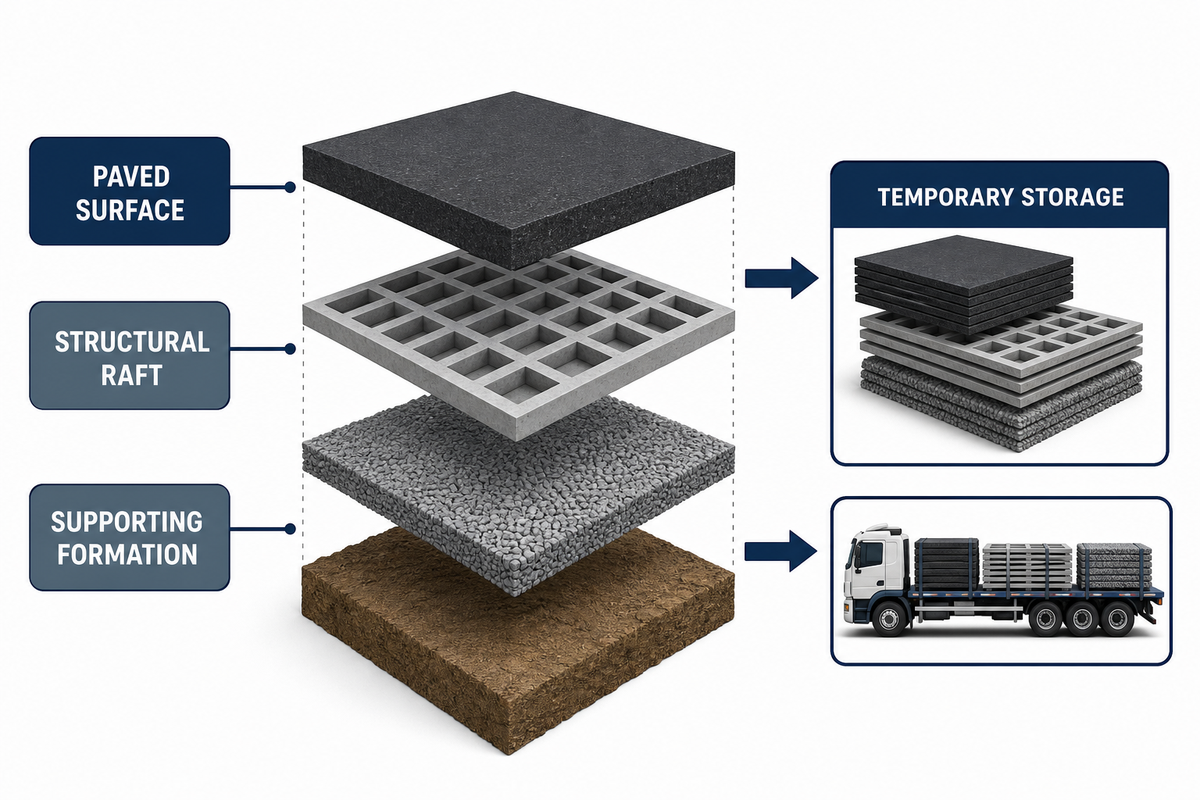

¿Qué función cumple un sistema geocelular de subbase poco profunda?

Una subbase geocelular forma una losa estructural bajo una superficie pavimentada. Parte de esa estructura puede usarse para almacenar o conducir agua. Cualquier reducción del espesor de las capas de agregados y del almacenamiento enterrado debe verificarse para cada proyecto; además, no elimina la necesidad de tratamiento, control de las salidas ni análisis estructural.

Una revisión académica de 2025 analiza las funciones hidráulicas y estructurales, y señala que, dentro de su alcance, se conoce poco sobre el comportamiento estructural a corto y largo plazo. Las cargas verticales del tránsito y las acciones laterales del relleno y el agua afectan el sistema. Por eso, la resistencia declarada de una celda no basta para aprobar un sistema de pavimento. Considere afirmaciones como «reemplazo estructural de subbase de alta resistencia» como algo que debe verificarse, no como una clasificación para tránsito. Un sistema geocelular que reemplace la subbase necesita evidencia sobre las capas que sustituye y las cargas que transmite. Los techos azul-verdes, el drenaje de techos verdes y los jardines sobre podios requieren su propia revisión de diseño; un detalle de techo no demuestra el desempeño bajo una superficie dura sometida al tránsito. Como ejemplo específico de techos, la guía de GSA para techos con vegetación aborda la impermeabilización y las cargas del agua retenida; no demuestra que un sistema de pavimento esté aprobado.

En su estado actual, este sistema no puede lograr por sí solo todos los resultados necesarios de drenaje sostenible. En una estrategia de SuDS, el tratamiento de la calidad del agua, el control en la fuente, el valor recreativo y la biodiversidad suelen depender de componentes aguas arriba y en superficie. La capa geocelular es uno de varios elementos de una cadena de tratamiento; no constituye la cadena completa.

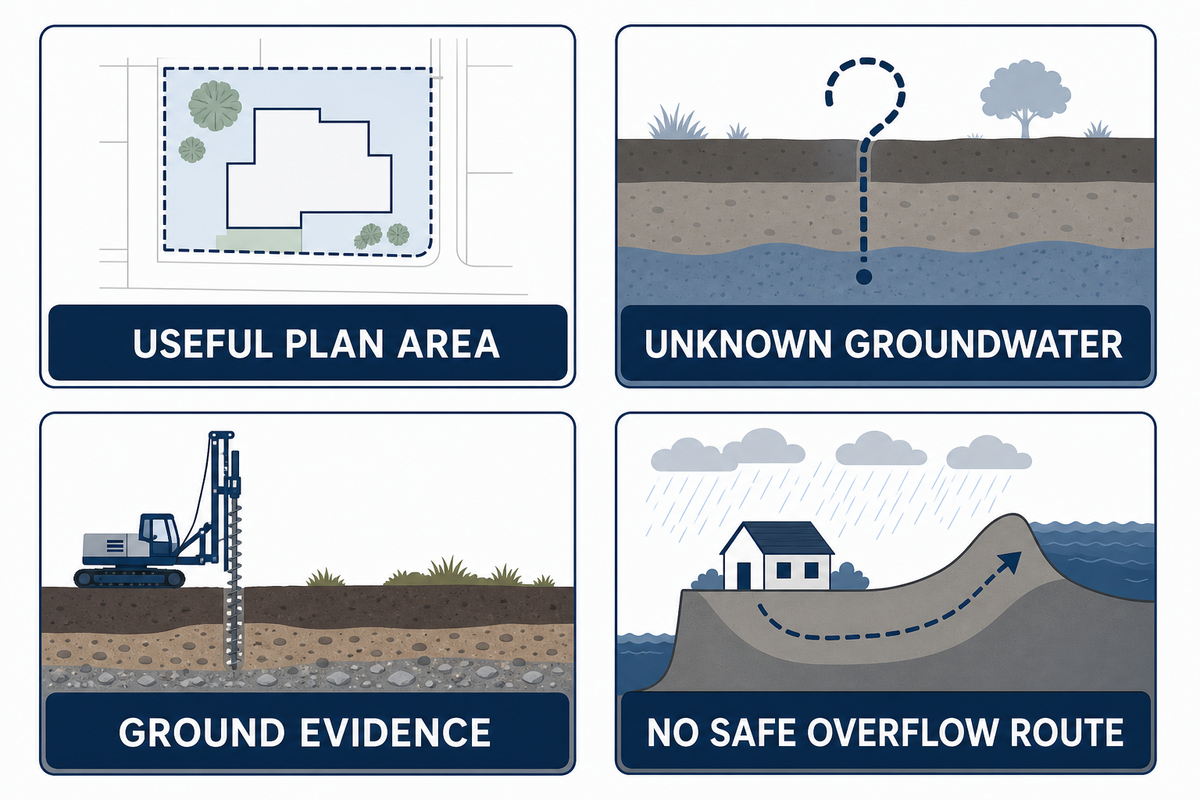

Decisión inicial: ¿es adecuada la opción de almacenamiento poco profundo?

Una altura baja del módulo solo es útil si cabe el perfil instalado completo y el sitio permite la ruta prevista. Como referencia, las normas de SuDS de Inglaterra abordan la integridad estructural, los escenarios de falla y el acceso para mantenimiento; no aprueban un sistema de almacenamiento poco profundo para un proyecto específico. Evalúe el proyecto antes de dimensionarlo: las restricciones de excavación, los servicios, el agua subterránea, el área disponible en planta, las condiciones de la superficie de desplante, el tránsito, la autorización de descarga, la evidencia de infiltración y las reglas de aceptación pueden afectar la decisión. Para una evaluación inicial en el Reino Unido, compare el nivel freático estacional más alto, la geología y los datos de percolación con el riesgo de inundación, las previsiones de cambio climático, el curso de agua receptor y cualquier estanque o cuenca aguas abajo; el NPPF y el marco nacional de políticas de planificación pueden definir las expectativas de planificación, pero la evidencia del proyecto debe abordar de todos modos el exceso de agua, la erosión y la inestabilidad.

Evalúe el riesgo de contaminación al seleccionar el sitio. Las normas de Inglaterra identifican las zonas de carga de combustible, lavado y manejo de materiales peligrosos como áreas que pueden necesitar contención o tratamiento por separado; la capacidad de almacenamiento por sí sola no hace que esos caudales sean aptos para infiltrarse. Confirme localmente la ruta de descarga y los permisos aplicables. La siguiente lista para avanzar o detenerse es una herramienta editorial de evaluación conceptual, no una norma ni un umbral de aprobación de ingeniería; los diseñadores del proyecto y las autoridades locales determinan la aceptación.

El almacenamiento de atenuación a mayor profundidad es una opción ilustrativa que conviene evaluar cuando el área disponible en planta es limitada y el proyecto permite excavar. La subbase convencional de agregados es otra opción ilustrativa para evaluar en pavimentos que no necesitan almacenamiento de agua. El almacenamiento poco profundo y distribuido es útil cuando resuelve una restricción real de espacio o hidráulica sin dejar un activo imposible de inspeccionar.

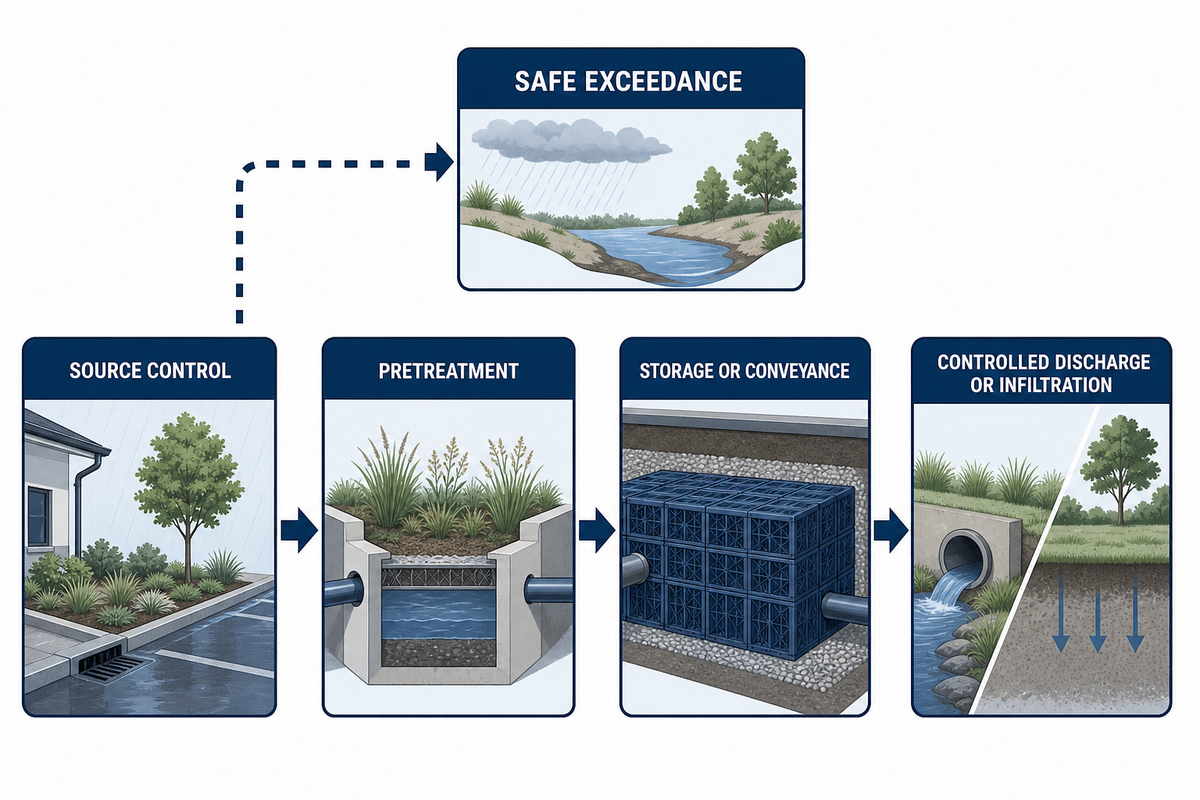

Defina primero la ruta hidráulica y la cadena de tratamiento

Identifique la ruta que sigue la escorrentía cuando llega al sitio y a dónde puede dirigirse de forma segura en condiciones normales y extremas. La ruta debe mostrar el control en la fuente, el pretratamiento, el almacenamiento o la conducción, la descarga controlada o la infiltración, la ruta superficial para excedencias y el rebose. Compare los tanques geocelulares o un conjunto de celdas y geomembrana con otras opciones de drenaje pluvial; determine si el sistema en el sitio retendrá agua para riego, reducirá la descarga aguas abajo o limitará el caudal máximo. Solo entonces podrá decidir dónde ubicar las celdas modulares. Un pozo de infiltración es un destino para la infiltración; su idoneidad depende del terreno receptor y de las condiciones del agua subterránea. Un sistema de gestión de aguas pluviales necesita un punto de entrada definido, además de capacidad de atenuación. Por ejemplo, el asfalto impermeable puede conducir el agua de lluvia a las entradas, mientras que el pavimento permeable deja que el agua pase a través del pavimento. Dibuje en el mismo esquema la restricción de caudal de la salida y la respuesta ante una obstrucción. Así, la ruta de falla queda visible antes de elegir un sistema de almacenamiento inaccesible. La selección de la ruta también depende de la distribución del sitio, la contaminación, la biodiversidad y el valor recreativo; no es una decisión hidráulica aislada. Incluya los aportes de sitios adyacentes e indique cómo se hará visible una obstrucción en la superficie.

Como una práctica inadecuada puede afectar los recursos, generar problemas de aprobación y desperdiciar dinero, las guías de selección recomiendan un enfoque basado en la cadena de tratamiento. Para una subbase geocelular, esto implica evitar la entrada de sedimentos, definir la entrada y salida del agua y examinar el resultado cuando la salida queda en carga. Los cinco pasos siguientes son una secuencia sugerida para el diseño conceptual, sintetizada para esta guía; no corresponden a un proceso normativo o de aprobación prescrito.

1. Identifique las fuentes de escorrentía — separe la escorrentía limpia del pavimento de los caudales que requieren tratamiento adicional.
2. Elija la ruta — decida entre la atenuación, la infiltración o una combinación controlada.
3. Proteja el almacenamiento — ubique el pretratamiento y los controles de sedimentos antes de los espacios vacíos inaccesibles.
4. Defina la salida — indique el nivel de control, el destino de la descarga y las condiciones cuando quede en carga.
5. Trace la ruta de excedencias — muestre por dónde circulará el agua de forma segura cuando se supere el evento de diseño.

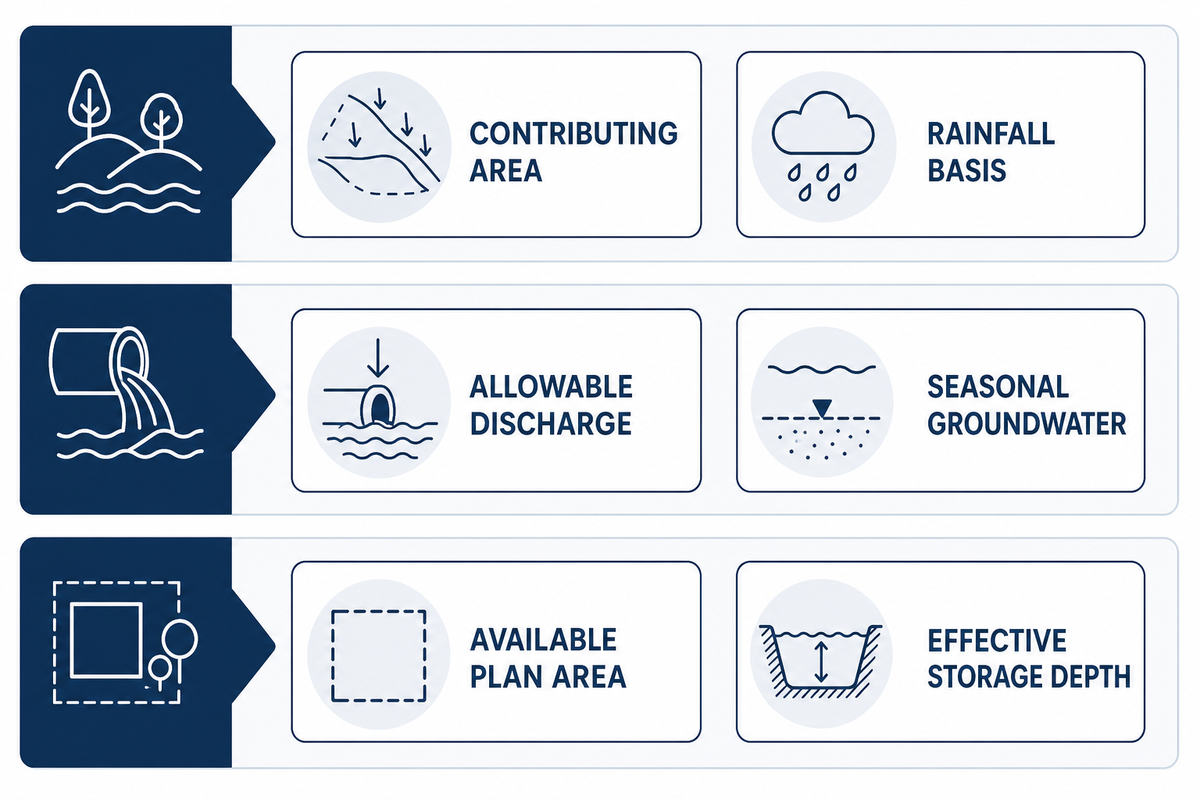

¿Qué datos se necesitan para el dimensionamiento preliminar?

Una estimación aproximada del dimensionamiento requiere un balance de agua y mediciones, no un volumen de catálogo. Registre el área de aportación, la base de precipitación y el margen por cambio climático, los aportes externos, la descarga permitida, la evidencia de infiltración, el nivel estacional del agua subterránea, el área disponible en planta, la profundidad efectiva de almacenamiento y el porcentaje de vacíos declarado. Use el porcentaje de vacíos declarado solo para la configuración seleccionada. Verifique el volumen final con el modelo de drenaje del proyecto o con otro método de cálculo aceptado para el proyecto y la jurisdicción.

Para una estimación preliminar del almacenamiento, puede calcular el volumen aproximado como área en planta × profundidad efectiva de almacenamiento × porcentaje de vacíos. Compare este resultado con el volumen de almacenamiento calculado después de aplicar las restricciones de entrada, descarga permitida e infiltración. Esta relación sirve para una evaluación inicial, no para el diseño final de drenaje. Las celdas con un porcentaje de vacíos alto ofrecen espacio vacío para almacenar agua, pero la capacidad de atenuación utilizable depende de los niveles de operación y del volumen conectado. No suponga que se vacía libremente toda la profundidad nominal de un tanque de atenuación ultraplano si la salida está por encima de sus vacíos más bajos. Identifique ese volumen inactivo en el cálculo en vez de sustituirlo por la capacidad de catálogo.

Para la infiltración, quizá haya que aplicar una reducción documentada a las tasas medidas para considerar los efectos de la construcción y la disminución a largo plazo. Por ejemplo, La guía de Minnesota aplica un factor de 2.5 por compactación y sedimentación; es un ejemplo específico de una jurisdicción, no un factor de diseño universal.

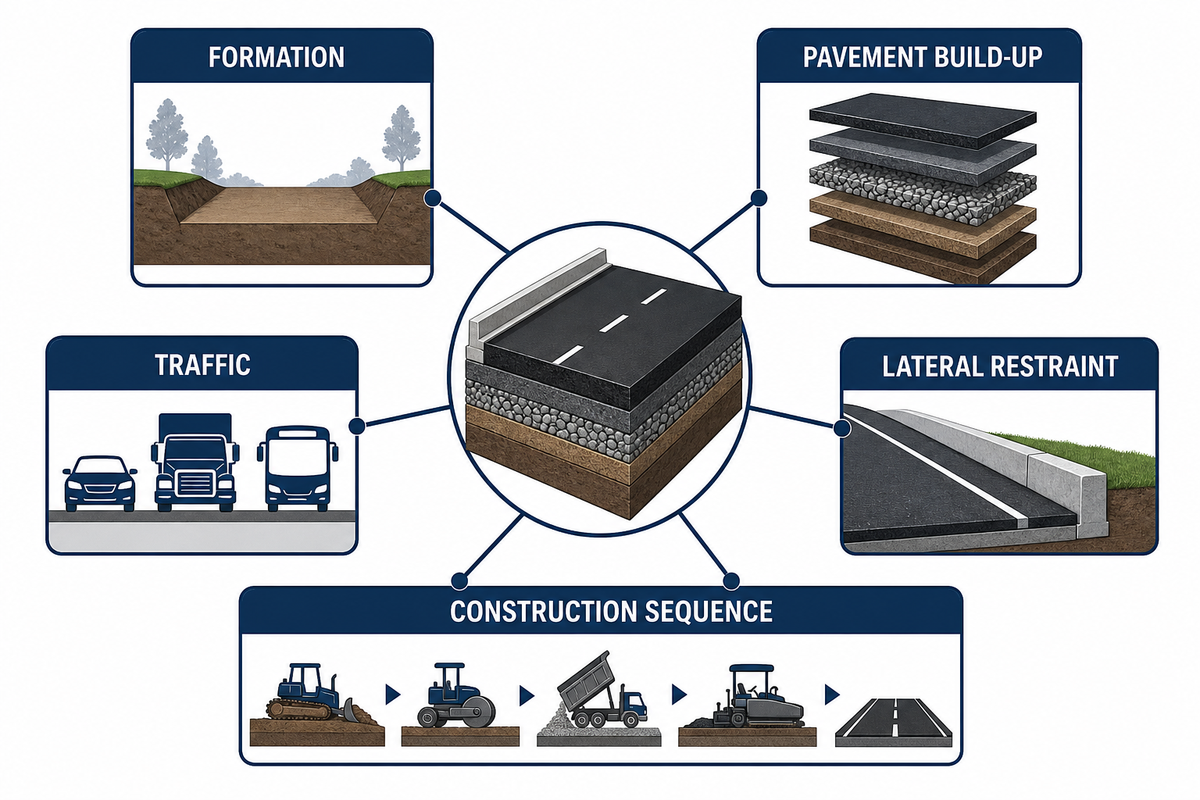

¿Por qué la aceptación estructural depende del sistema completo?

La aceptación estructural corresponde al sistema de pavimento ensamblado en su conjunto, no a una sola celda modular. Por lo tanto, afirmar que reemplaza la subbase implica la obligación de demostrar el desempeño del sistema completo. Los diseñadores responsables deben proporcionar información sobre la capacidad portante de la superficie de desplante, las capas de agregados, el recubrimiento y la superficie de rodadura, el tránsito, las cargas extraordinarias, las cargas repetidas, la contención lateral, el control de asentamientos, las juntas y la secuencia constructiva.

El dimensionamiento hidrológico y el estructural deben verificarse por separado, y la configuración que rija el diseño debe incorporarse al diseño coordinado.

Pregunte quién acepta la superficie de desplante, quién verifica el pavimento, quién revisa las conexiones y quién aprueba las excepciones. Incluya, cuando corresponda, vehículos comunes, vehículos de emergencia y maquinaria de construcción. Se recomienda controlar los asentamientos y evaluar la deformación a largo plazo. La evidencia sobre asentamientos no debe basarse en un único valor de compresión a corto plazo. Para una subbase de pavimento permeable, la guía de Minnesota analiza la resistencia del suelo expresada mediante el California Bearing Ratio, junto con otras mediciones. Los datos de CBR corresponden a la evaluación de la superficie de desplante; no son un certificado de carga del módulo. Una afirmación de aptitud para el tránsito, en especial para cargas pesadas, sigue necesitando la configuración de pavimento y las condiciones de carga seleccionadas. Considere el reemplazo de subbase como un cambio de diseño coordinado, no como la sustitución del nombre de un material. El resumen de BSI sobre PD CEN/TR 17179:2018 describe las pautas de instalación de depósitos, pero excluye detalles de bases y subbases viales. Por lo tanto, cumplir con las pautas de instalación no sustituye la aceptación del diseño del pavimento.

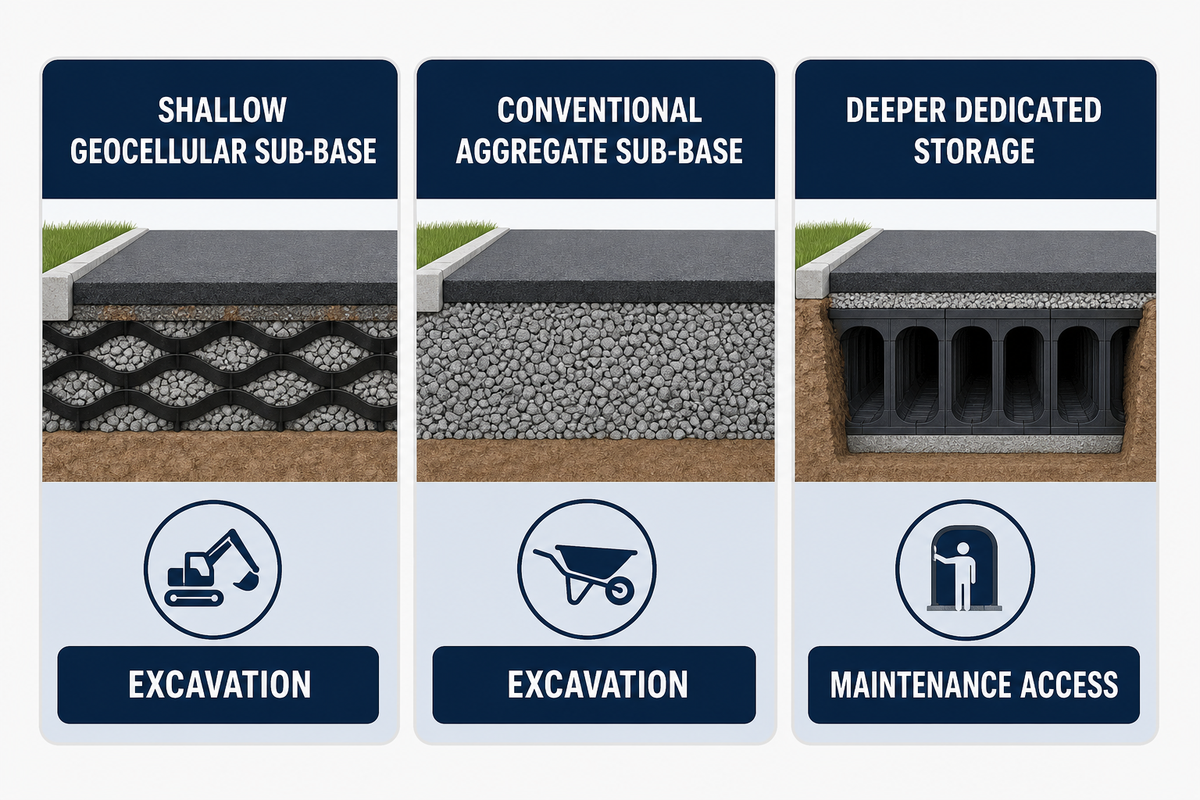

¿Cómo se comparan las celdas poco profundas con los agregados y el almacenamiento a mayor profundidad?

En la medida de lo posible, la comparación debe basarse en el mismo alcance y las mismas especificaciones de desempeño. Compare la excavación y la función del pavimento, el almacenamiento, el tratamiento y los controles, la construcción, el acceso, el reemplazo y el mantenimiento. El precio del módulo no es el único factor determinante. Compare también las medidas superficiales, como las zanjas vegetadas o la biorretención, cuando el sitio lo permita. El almacenamiento subterráneo puede complementar estas opciones; antes de asignar toda la función a celdas enterradas, evalúe si es posible gestionar la escorrentía cerca de la superficie.

Las tres opciones de las filas siguientes son comparaciones conceptuales ilustrativas, no conclusiones generales de ingeniería ni decisiones sobre su idoneidad.

La guía de costos archivada de la EPA distingue entre los costos iniciales y los costos del ciclo de vida (planificación, diseño, instalación, operación, mantenimiento y reemplazo). También señala que comparar solo los costos puede ocultar diferencias de desempeño. Aplique esta definición a los estudios de caso de las opciones del proyecto sin inventar ahorros hipotéticos. En una comparación ilustrativa, presente junto a cada opción la misma función de gestión de la escorrentía, el servicio del pavimento y el acceso para mantenimiento. Incluya en el alcance de costos la excavación, las capas de grava, la disposición de materiales, las obras de salida y el acceso para reemplazos. Menos entregas de agregados podrían modificar el impacto ambiental, pero cualquier afirmación de beneficio requiere un inventario del proyecto y límites de comparación definidos. La guía de AQUA RainWater sobre tanques geocelulares de atenuación explica por separado el propósito del almacenamiento enterrado.

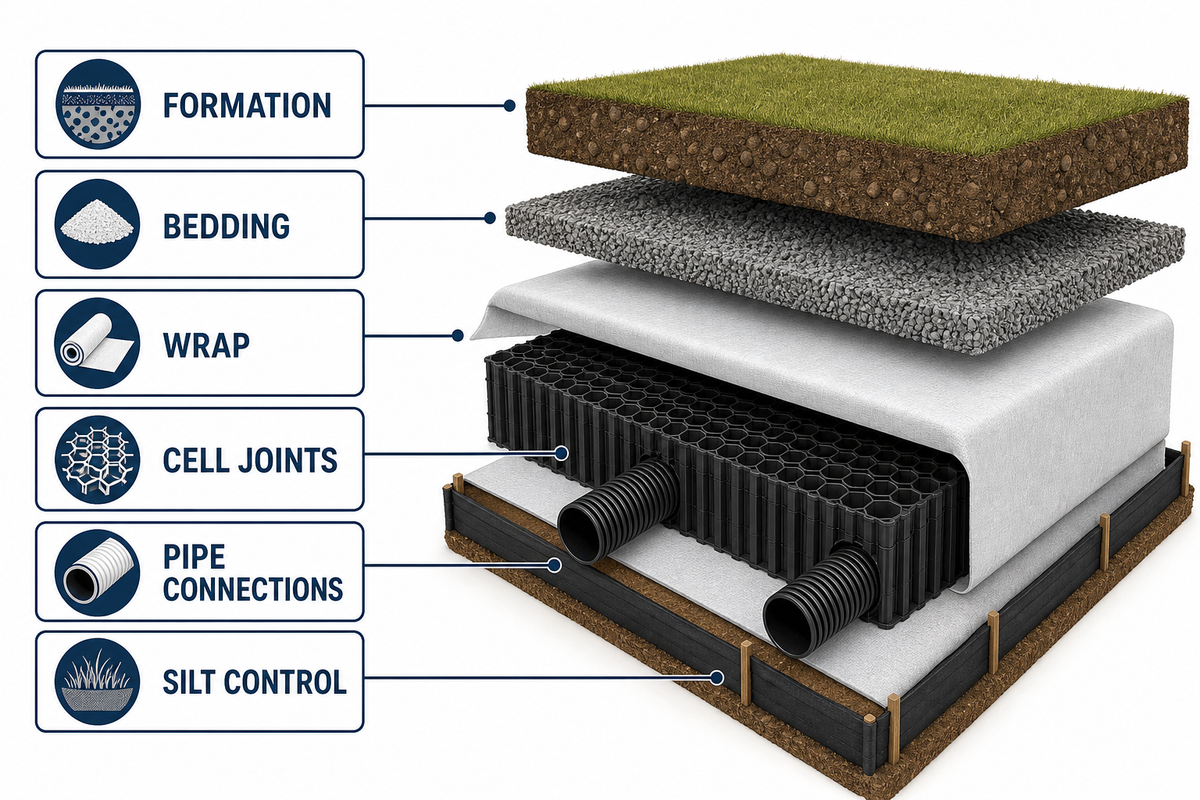

¿Qué uniones entre componentes de la instalación deben inspeccionarse?

Antes de cubrir la instalación, se recomienda coordinar aspectos como la superficie de desplante, la cama de apoyo, la colocación de geotextiles y geomembranas, las juntas de las celdas modulares, las penetraciones, las entradas, las salidas, los sistemas de control de sedimentos, la contención de bordes y las capas de construcción y recubrimiento. Al instalar un módulo patentado, como un producto Permavoid especificado, siga los planos específicos del fabricante y distinga el nombre comercial de los criterios genéricos de aceptación. Use la guía de instalación vigente, los planos aprobados, el plan de inspección del proyecto y las reglas locales de aceptación para definir los puntos de inspección obligatoria, quién revisa cada detalle y quién autoriza cubrir la instalación.

Verifique los niveles y las pendientes con respecto a la distribución aprobada. Tome fotografías y anote la ubicación. Evite el ingreso de materiales no permitidos en la obra, bloquee la entrada de sedimentos y registre cada desviación aprobada. Esto incluye la losa estructural. La entrega técnica de las obras empieza mientras la losa estructural todavía está a la vista. Si las tuberías y los cables interrumpen la distribución, registre el detalle real de cada penetración. Elija la función del geotextil o la geomembrana según la ruta de drenaje; la guía de geotextiles de AQUA explica las verificaciones de separación y filtración. La guía de STEP sobre sistemas de infiltración subterránea aborda la inspección antes del relleno, incluidos los niveles, el geotextil y las conexiones de tuberías; el diseño aprobado y los requisitos locales de aceptación rigen el proyecto. Si el inspector encuentra una elevación de tubería distinta de la indicada en el plano aprobado, registre la discrepancia y obtenga una resolución del diseñador antes de ocultar la conexión.

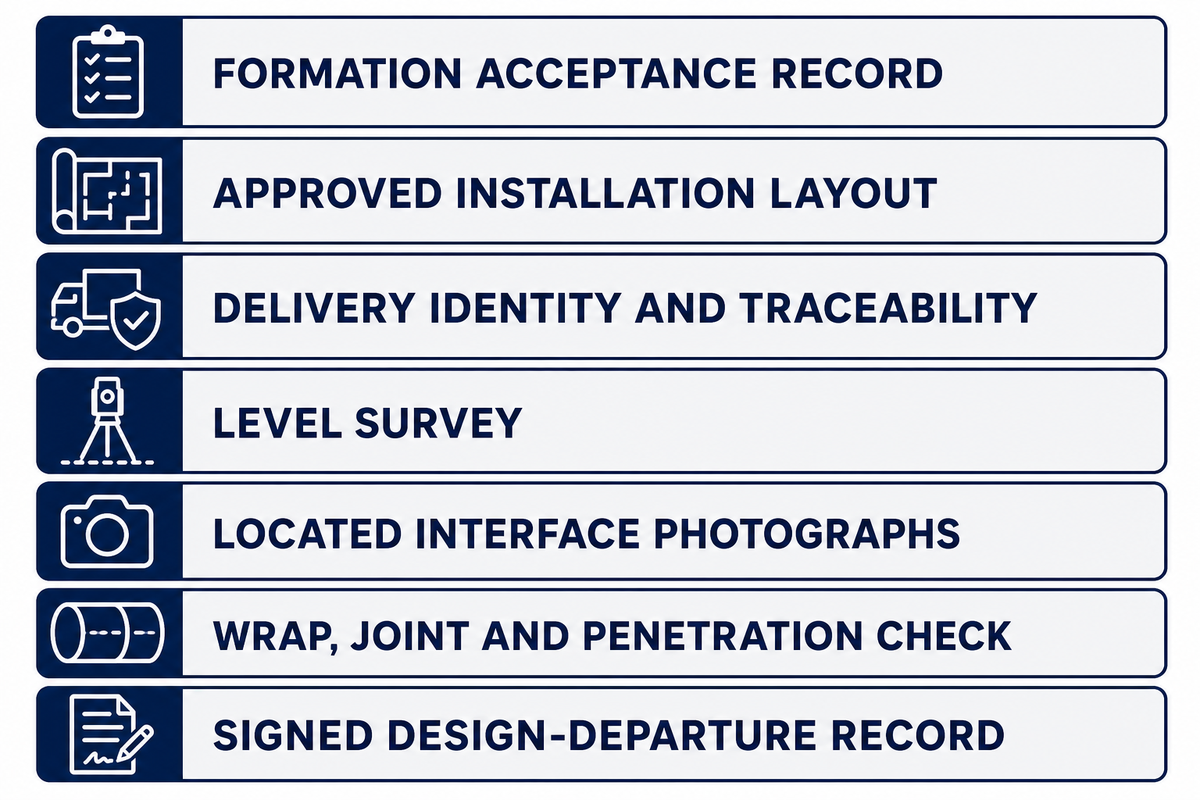

¿Qué debe incluir el paquete de evidencia antes del recubrimiento?

El paquete de evidencia antes del recubrimiento es un punto de control de siete registros para las obras que pronto quedarán ocultas. Organiza la evidencia de aceptación; no es una certificación ni demuestra el desempeño hidráulico o estructural durante toda la vida útil. Esta guía agrupa los registros en siete archivos sugeridos, tomando como referencia temas de construcción y puesta en servicio de las normas de SuDS de Inglaterra; la norma no prescribe este paquete.

1. Registro de aceptación de la superficie de desplante
2. Distribución de instalación aprobada
3. Identificación y trazabilidad de la entrega
4. Levantamiento de niveles
5. Fotografías ubicadas de las uniones entre componentes
6. Verificación de la envoltura, las juntas y las penetraciones
7. Registro firmado de cambios al diseño

Guarde los resultados de las pruebas, las declaraciones de producto, los cálculos y los registros de puesta en servicio en los archivos correspondientes del proyecto. El paquete responde a la pregunta «¿qué se revisó antes de cubrir?». Antes de la entrega técnica, acuerde por separado quién será responsable del activo, cómo se accederá para el mantenimiento y cuál será el plan de rehabilitación o reemplazo. Estas responsabilidades durante toda la vida útil necesitan sus propios registros del proyecto. El paquete no responde a la pregunta «¿cómo se desempeñará el activo durante toda su vida útil prevista?».

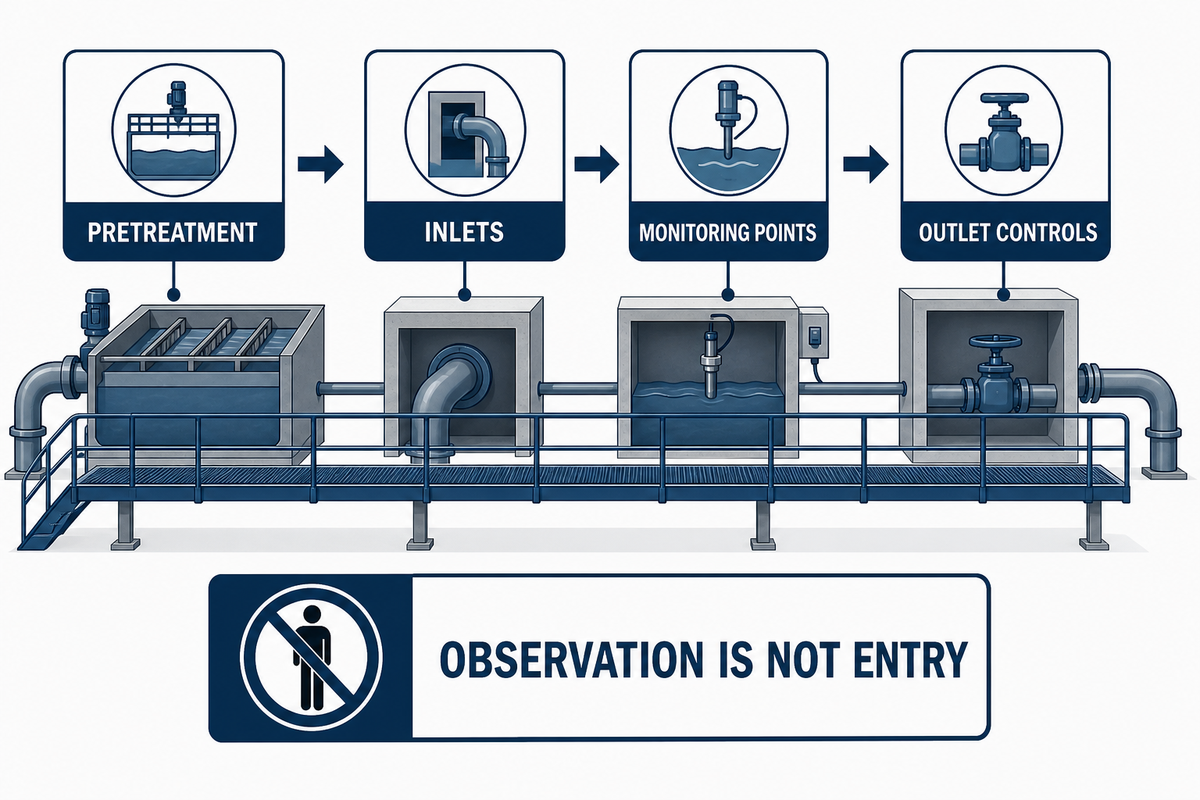

¿Cómo se debe comprobar el acceso para inspección y mantenimiento?

Compruebe que el sistema pueda inspeccionarse físicamente antes de aprobar su distribución. Si la entrada es porosa, inspeccione la trampa de sedimentos, identifique dónde puede obstruirse la ruta del flujo y determine si el acceso puede facilitar el mantenimiento y reducir su costo. Un programa de mantenimiento aporta poco si el personal no puede acceder al pretratamiento, inspeccionar los niveles del agua, evaluar el funcionamiento de la salida, retirar sedimentos o limpiar una ruta sin tener que entrar de forma insegura. Por ejemplo, identifique qué observación activaría la retirada de sedimentos y cómo llegaría el equipo de mantenimiento a ese componente.

La guía de la EPA describe a los responsables, los programas, los requisitos de inspección, la gestión de sedimentos y la limpieza de entradas y salidas. La guía sobre sistemas subterráneos identifica las entradas, los drenes inferiores, los pozos de monitoreo y las salidas de rebose como puntos de inspección. Convierta esa información en componentes identificados, criterios medibles y responsabilidades. La guía de STEP sobre sistemas subterráneos describe el contexto de inspección de cada componente.

Los puertos de inspección sirven para observar; no autorizan la entrada. Tampoco establecen un método seguro para entrar a un espacio confinado. Si la única manera de limpiar el activo requiere un acceso que no puede proporcionarse de forma segura, considérelo una restricción de diseño antes de iniciar la construcción. Como prueba ilustrativa de acceso, pida al operador de mantenimiento que describa cómo llegaría a una salida obstruida y la destaparía. Registre la falta de acceso como un problema de diseño, ya que un programa de limpieza por escrito no resuelve el problema de un componente inaccesible.

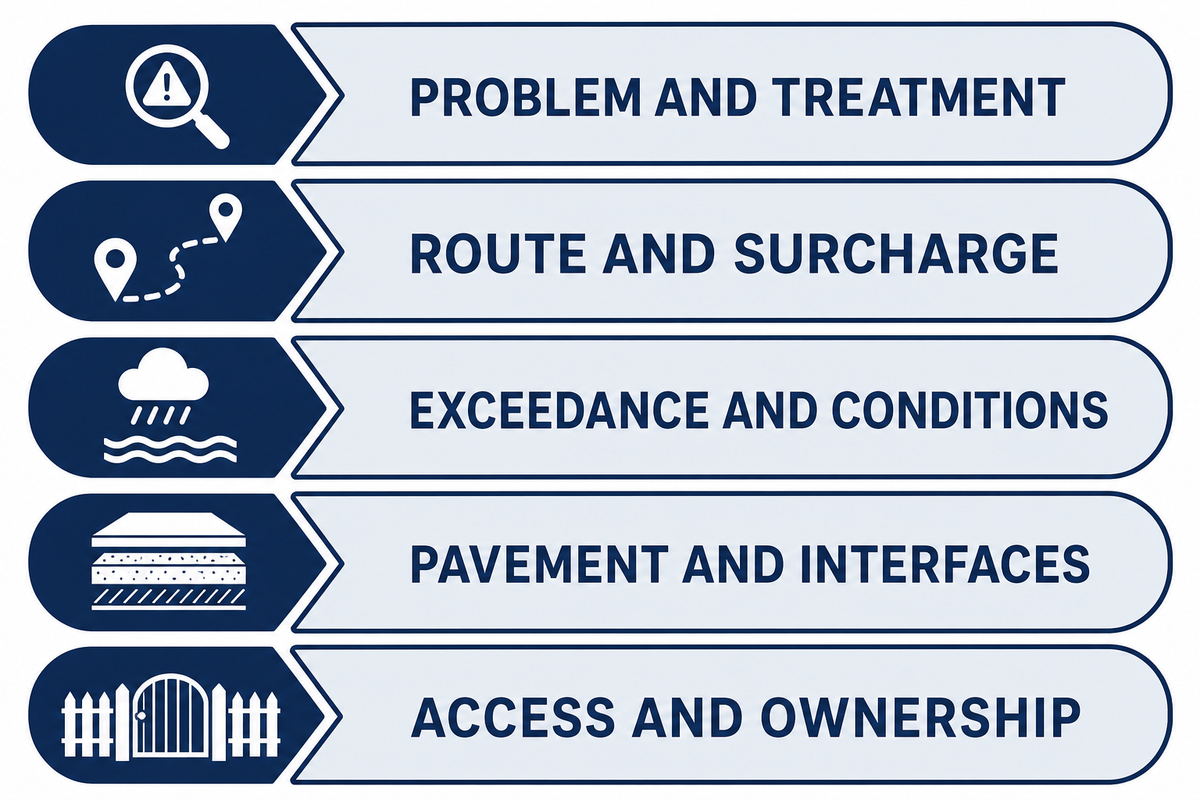

¿Cómo se selecciona un sistema dentro de la estrategia integral de drenaje?

Responda diez preguntas para definir el alcance del proyecto antes de seleccionar un sistema. ¿Qué problema queremos resolver? ¿Dónde se realiza el tratamiento? ¿Se necesita atenuación o infiltración? ¿Qué ocurre cuando el sistema queda en carga? ¿Adónde se dirige el exceso de agua? ¿Qué condiciones determinan el diseño? ¿Quién acepta el pavimento? ¿Qué uniones entre componentes quedarán ocultas? ¿Qué se puede medir y limpiar? ¿Quién conserva los registros y realiza el mantenimiento?

Para consultar geometrías, declaraciones y documentos de instalación específicos de los modelos, revise el sistema geocelular de subbase poco profunda de AQUA. Para conocer la empresa y el tipo de asistencia que ofrece, consulte Acerca de AQUA. Use estos recursos después de que el equipo del proyecto haya definido el alcance de desempeño, no como sustituto de ese trabajo.

Preguntas frecuentes

Referencias y fuentes

• Gobierno del Reino Unido: normas nacionales para sistemas de drenaje sostenible
• Journal of Civil Engineering, Science and Technology: revisión de sistemas geocelulares
• Minnesota Pollution Control Agency: criterios de diseño para pavimentos permeables
• Minnesota Pollution Control Agency: selección de prácticas de gestión de aguas pluviales
• EPA de Estados Unidos: mantenimiento de sistemas de aguas pluviales
• Archivo de la EPA de Estados Unidos: recursos sobre costos y beneficios de la infraestructura verde
