Rejillas de pavimento para césped para vías de evacuación: soluciones permeables que soportan cargas

Por AQUA Rain Water Solutions | 8 de febrero de 2026 | 14 min de lectura

Una vía de evacuación con rejilla de pavimento de césped es un sistema de pavimentación permeable construido a partir de celdas entrelazadas de HDPE o polipropileno instaladas sobre una subbase de agregado compactado, capaz de soportar aparatos contra incendios de más de 75,000 lb, al tiempo que mantiene una permeabilidad total al agua de lluvia y una apariencia de césped natural. Estos sistemas cumplen con las clasificaciones de carga AASHTO H-20 y H-25, con resistencias a la compresión que van desde 233 psi (sin relleno) hasta más de 11,000 psi (relleno de arena), y satisfacen Código Internacional de Incendios, sección 503.2.3 requisitos para materiales de superficie alternativos y eliminan la carga de la cubierta impermeable del sitio, lo que los convierte en una solución con doble propósito para el cumplimiento del código contra incendios y la gestión de aguas pluviales.

Desde 2018, hemos suministrado sistemas de rejillas para pavimentos de césped para proyectos de vías de evacuación en toda Norteamérica, trabajando con arquitectos paisajistas, ingenieros civiles y jefes de bomberos que necesitan acceso para vehículos de emergencia sin sacrificar la permeabilidad de la cubierta ni la estética de los espacios verdes. La tensión normativa es clara: la IFC exige que los vehículos de bomberos puedan acceder a menos de 45 metros de cada pared exterior de los edificios, mientras que las normas municipales sobre aguas pluviales limitan las superficies impermeables a entre el 50 y el 70 % de la superficie total del terreno. Las vías de evacuación con pavimento de césped resuelven ambos problemas al mismo tiempo, y hemos aprendido algunas cosas sobre lo que diferencia una instalación que dura 25 años de otra que falla en dos.

---

¿Qué es una vía de evacuación con rejilla de pavimento de césped?

Una vía de evacuación con rejilla de césped es un pavimento permeable que soporta cargas, construido a partir de celdas modulares de plástico rellenas de tierra y césped, diseñado para proporcionar acceso a los vehículos de emergencia y que, al mismo tiempo, funciona como infraestructura para aguas pluviales. La rejilla distribuye las cargas de las ruedas y los estabilizadores en una amplia superficie, evita la compactación del suelo y la formación de surcos, y permite que la lluvia se infiltre directamente en el suelo bajo la superficie de la vía de evacuación.

El concepto aborda un conflicto específico del código. El Código Internacional de Incendios (IFC), sección 503.2.1 exige que haya vías de acceso para los bomberos a menos de 150 pies de todas las paredes exteriores, diseñadas para soportar una carga mínima de 75 000 libras. Mientras tanto, EPA Fase II MS4 Los requisitos y las ordenanzas locales sobre aguas pluviales limitan la cobertura impermeable y exigen el tratamiento de la calidad del agua después de la construcción. Una vía de evacuación de incendios asfaltada de 930 m² añade 930 m² de superficie impermeable, lo que podría requerir entre 100 000 y 200 000 m² adicionales de infraestructura de retención. Una vía de evacuación de incendios con adoquines de césped no añade ninguna superficie impermeable y, al mismo tiempo, proporciona una filtración natural.

Cómo distribuye la carga la estructura de la red

Cada unidad de pavimentación utiliza paredes celulares verticales, ya sea una matriz alveolar o una configuración de anillos y columnas, para transferir las cargas superficiales verticalmente a través del relleno de tierra y lateralmente a través de las celdas adyacentes hasta la subbase de agregado compactado. Cuando un camión de bomberos de 76,000 libras entra en contacto con la superficie, la rejilla evita la carga puntual al distribuir la fuerza entre 4 y 6 celdas adyacentes simultáneamente.

Hay dos mecanismos fundamentales que hacen que esto funcione. En primer lugar, las paredes celulares evitan el desplazamiento lateral del suelo bajo carga, que es lo que provoca la formación de surcos en el césped sin protección. Sin una rejilla, el paso de un solo camión de bomberos comprime la superficie del suelo hasta una permeabilidad casi nula y deja surcos de entre 10 y 15 cm. En segundo lugar, las conexiones entrelazadas entre los paneles de la rejilla crean una malla estructural continua que cubre los puntos débiles localizados en la subbase, actuando como una membrana flexible de distribución de carga en lugar de como un conjunto de unidades individuales.

La subbase realiza la mayor parte del trabajo estructural. Una subbase típica para carriles de bomberos consta de 15 a 30 cm de piedra triturada angular compactada (gradación ASTM D 2940 o AASHTO M 147), con un índice de soporte de California (CBR) mínimo de 5%. Esta capa de agregado proporciona tanto soporte estructural como una alta capacidad de infiltración, normalmente de 25 a 127 cm/hora, en comparación con cero en el caso del asfalto.

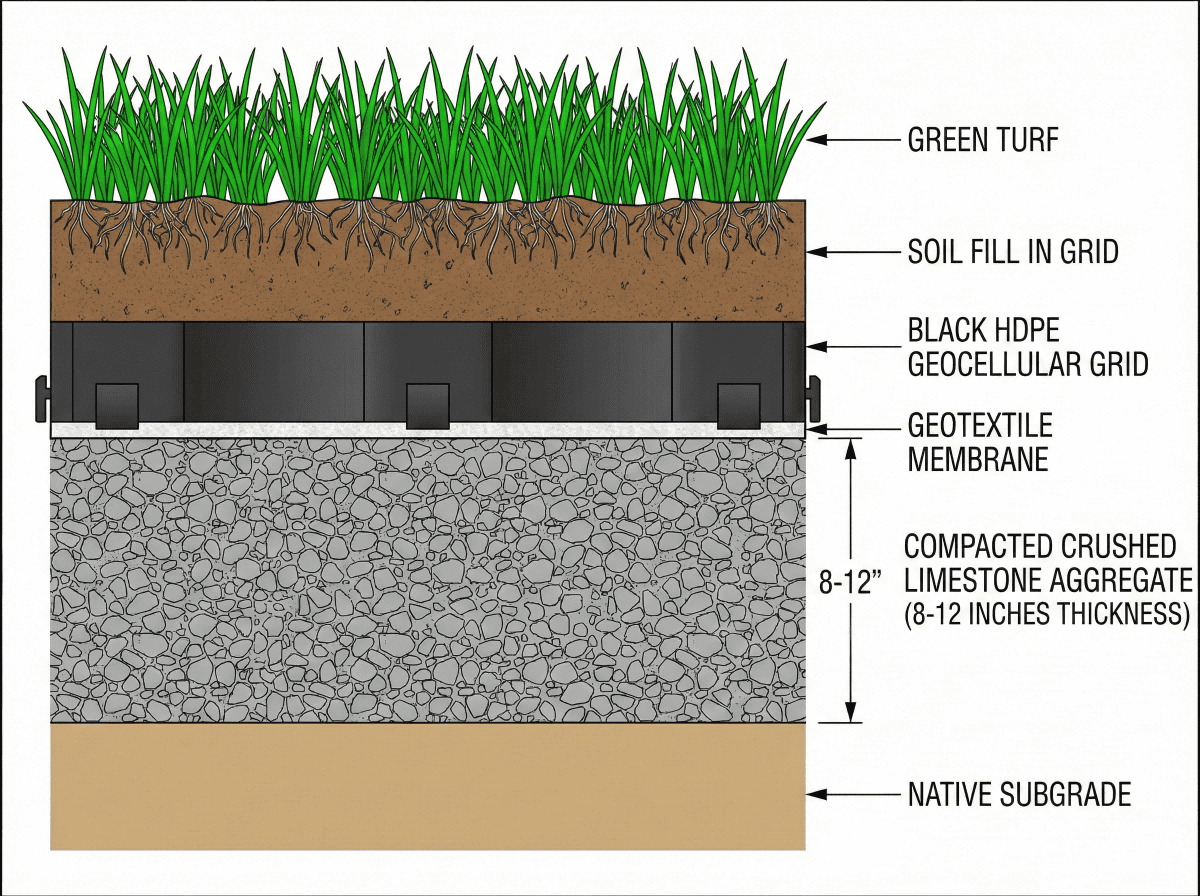

Cada carril de bomberos con pavimento de césped es esencialmente un sándwich de tres capas: una subbase de agregado compactado en la parte inferior, un sistema de rejilla entrelazada en el medio y césped que crece en la parte superior. Esa capa intermedia marca la diferencia entre un carril de bomberos funcional y una pista de lodo inutilizable después de la primera prueba del aparato.

Requisitos del Código IFC para superficies de carriles de bomberos

El cumplimiento de las normas sobre carriles para bomberos en Estados Unidos se rige por el Código Internacional contra Incendios (IFC), adoptado por la mayoría de las jurisdicciones, y la norma NFPA 1, utilizada en varios estados. Ambos códigos permiten el uso de sistemas de pavimento de césped como superficies alternativas cuando están debidamente diseñados, probados y aprobados por el responsable del código contra incendios.

Normas dimensionales

Por IFC Apéndice D, Sección D103, Las vías de acceso para vehículos de bomberos deben tener una anchura mínima de 6 metros para el acceso en una sola dirección (8 metros cuando se requiere acceso para vehículos aéreos), una altura libre vertical de 4 metros, un radio de giro exterior de 15 metros y una pendiente máxima de 10%. Se requieren giros en callejones sin salida para las vías que superen los 150 pies. Estas normas dimensionales se aplican de forma idéntica independientemente del material de la superficie: una vía de evacuación contra incendios con pavimento de césped cumple exactamente con el mismo ancho y espacio libre que el asfalto.

Requisitos de carga

La sección 503.2.3 de la IFC exige que las vías de acceso para los vehículos de bomberos soporten una carga mínima de 75,000 libras, el peso de un camión bomba completamente cargado. Los camiones con escalera aérea pueden alcanzar las 80,000 libras con los estabilizadores desplegados, y muchas jurisdicciones exigen cálculos de ingeniería para los vehículos específicos que prestan servicio en el distrito.

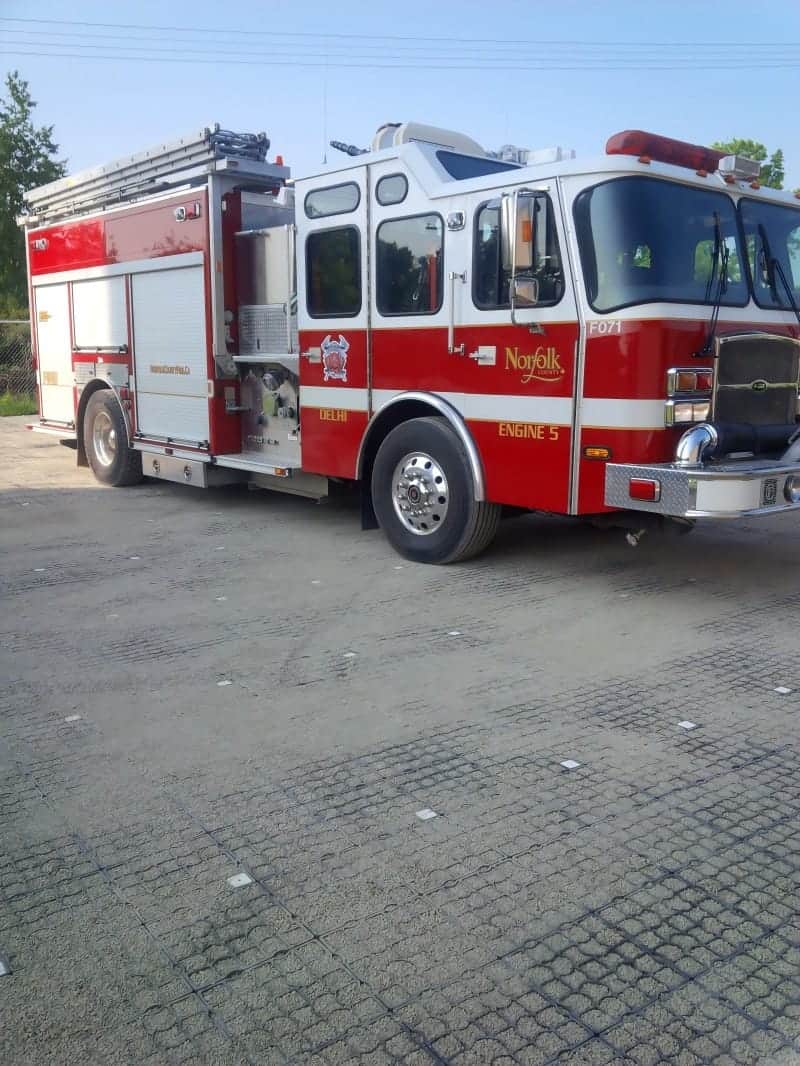

La prueba crítica no es solo la capacidad de carga estática. Cuando un camión de bomberos despliega sus estabilizadores, cada almohadilla concentra entre 20,000 y 40,000 libras sobre un área de contacto de aproximadamente 12 × 12 pulgadas, lo que produce una presión sostenida y concentrada de entre 139 y 278 psi. El sistema de pavimentación de césped y la subbase deben soportar eso sin sufrir una deformación permanente.

A finales de 2023, suministramos paneles de rejilla geocelulares para una vía de evacuación en un campus corporativo en Irving, Texas. El jefe de bomberos local exigió realizar pruebas en las peores condiciones posibles: un camión aéreo de 78,000 libras retrocedió sobre la superficie, desplegó los cuatro estabilizadores y se levantó completamente de sus llantas. La rejilla mostró una deflexión temporal de 3/8 de pulgada bajo cada estabilizador y volvió a su nivel original en 48 horas. El jefe de bomberos dio su aprobación sin reservas. En esa instalación se utilizaron nuestros paneles de rejilla con una resistencia a la compresión de 5200 psi rellenos de arena sobre una subbase de piedra caliza triturada compactada de 8 pulgadas sobre una subcapa de arcilla.

Normas de marcado e identificación

Dado que una vía de acceso para bomberos totalmente cubierta de vegetación tiene un aspecto idéntico al del césped circundante, los cuerpos de bomberos necesitan marcadores fiables para localizar la ruta de acceso durante las emergencias, especialmente por la noche.

El 2021 IFC Apéndice D, Sección D102.6 Las modificaciones jurisdiccionales suelen exigir marcadores de tráfico reflectantes azules a cada lado con una separación máxima de 20 pies, señales rojas estándar de “No estacionar — Carril de bomberos” según la norma IFC D103.6 y marcas visibles por encima de 12 pulgadas de vegetación. Muchas jurisdicciones también exigen bordillos de concreto a lo largo de ambos bordes y documentos de ingeniería sellados que se deben presentar junto con el permiso de construcción.

Presupuesto de $2–5 por pie lineal para señalización, reflectores y letreros más allá de la instalación de la rejilla y la subbase. Estos son elementos no negociables: las deficiencias en la señalización son el motivo más común de rechazo en las inspecciones de los bomberos en las vías de evacuación con pavimento de césped.

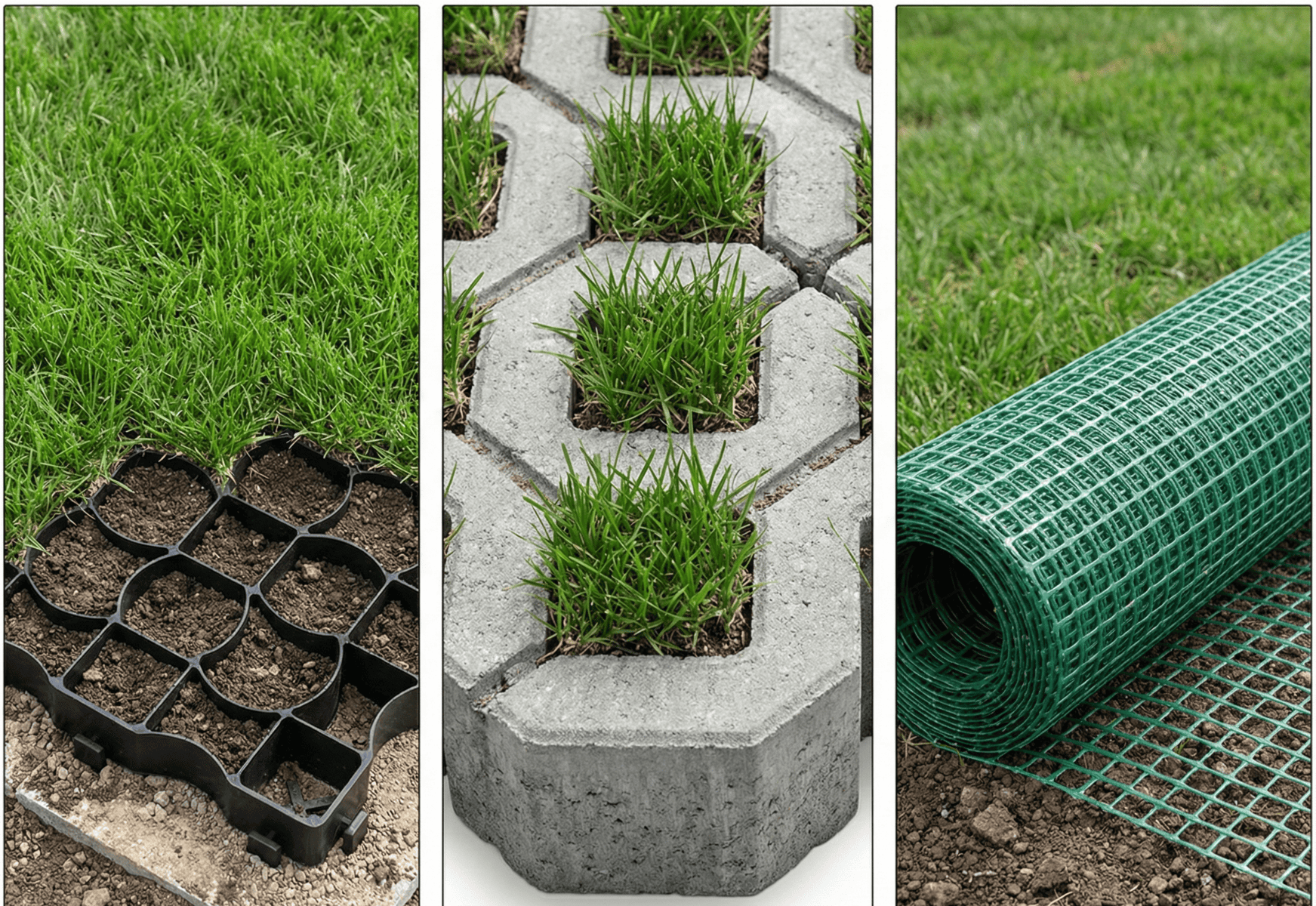

Tipos de rejillas de pavimento de césped para aplicaciones en carriles de bomberos

No todas las rejillas de césped soportan el peso de los camiones de bomberos. Las pavimentadoras diseñadas para entradas de vehículos residenciales con un peso de entre 1360 y 2268 kg fallarán catastróficamente bajo una autobomba de 34 000 kg. Las aplicaciones en carriles para bomberos exigen rejillas probadas y certificadas para cargas AASHTO H-20 o H-25.

Sistemas flexibles de rejilla geocelular

Las rejillas geocelulares flexibles, como las que fabricamos y suministramos, utilizan redes de celdas de HDPE o PP interconectadas que se flexionan de forma independiente bajo carga. Tres características las convierten en la opción preferida para la mayoría de los proyectos de carriles contra incendios.

La resistencia al hielo y al deshielo es la primera ventaja. En los estados del norte, la temperatura del suelo oscila por encima y por debajo de los 0 °C (32 °F) docenas de veces cada invierno. Las rejillas flexibles absorben los cambios dimensionales sin agrietarse ni levantarse en las juntas, lo cual es un problema crónico de los sistemas rígidos en climas como los de Minnesota o Massachusetts.

La velocidad de instalación es el segundo factor. La mayoría de los sistemas de rejillas flexibles se envían en paquetes planos o apilados y se encajan entre sí sin necesidad de fijaciones. Un equipo de dos personas puede colocar una rejilla en una vía de evacuación típica de 186 m² en menos de 4 horas, en comparación con las 8-12 horas que se necesitan para colocar adoquines de hormigón, que deben colocarse uno a uno.

El rendimiento del drenaje completa las ventajas. Las rejillas geocelulares flexibles suelen alcanzar una superficie abierta de 90-95%, lo que significa que casi toda la superficie de la vía de evacuación es permeable. Las tasas de infiltración a través del césped y el relleno de tierra en la subbase subyacente se mantienen constantemente altas durante toda la vida útil del sistema.

La contrapartida es una menor capacidad de carga puntual absoluta en comparación con el hormigón: la mayoría de las rejillas flexibles tienen una capacidad de entre 200 y 350 psi sin relleno y de entre 4000 y 7000 psi con relleno de arena. Con una ingeniería adecuada de la subbase, esto es más que suficiente para los camiones bomba estándar, aunque las zonas de estacionamiento de aparatos aéreos con despliegue de estabilizadores pueden beneficiarse de subbases más gruesas.

Pavimentos rígidos de bloques de hormigón para césped

Los adoquines de hormigón prefabricado para césped, a veces denominados «grasscrete» o «turf blocks», ofrecen una resistencia a la compresión superior a 8000 psi, pero tienen una menor permeabilidad (área abierta de 30-50%) y una mayor susceptibilidad al fallo de las juntas por congelación-descongelación. Funcionan bien en climas estables como los de Texas, Florida y el sur de California, donde el movimiento del suelo no es un factor a tener en cuenta. Hemos visto instalaciones de bloques de hormigón en Wisconsin que desarrollan separación en los bordes y desplazamiento de bloques individuales en 3-4 ciclos invernales, lo que requiere reparaciones continuas.

Sistemas de malla enrollada

La malla ligera de polipropileno para refuerzo de césped existe como tercera categoría, pero por lo general carece de la profundidad estructural y la capacidad de distribución de carga necesarias para aparatos de 75,000 lb. No especifique sistemas de malla para carriles de bomberos a menos que el fabricante proporcione la certificación AASHTO H-20 con detalles de la subbase, algo que la mayoría no puede hacer.

Las rejillas geocelulares flexibles representan el mejor equilibrio para la mayoría de los proyectos de carriles contra incendios: resistencia adecuada para aparatos estándar, instalación rápida, excelente permeabilidad al agua de lluvia y durabilidad a largo plazo frente a las heladas y deshielos.

Cómo instalar una rejilla para pavimentar césped en un carril de bomberos

La calidad de la instalación determina si una vía de evacuación con pavimento de césped durará 25 años o fallará en dos. Hemos visto proyectos fracasar porque los contratistas omitieron la compactación de la subbase o utilizaron grava de río redondeada en lugar de piedra triturada angular. La rejilla en sí misma es casi indestructible; los fallos casi siempre se deben a lo que hay debajo de ella.

Paso 1: Excavación y preparación de la subbase

Excavar hasta la profundidad total: 15-30 cm de subbase + 3,8-5 cm de altura de la rejilla + 2,5 cm de capa de nivelación de arena = 21,5-38 cm de corte total. Nivelar la subbase para que coincida con el plan de drenaje final, manteniendo una pendiente transversal mínima de 1% para el flujo laminar.

Compacte la subrasante natural hasta alcanzar una densidad Proctor estándar de 95% utilizando una plancha vibratoria. Si el CBR del suelo natural es inferior a 3%, estabilícelo con refuerzo de geomalla o 15 cm de material de relleno seleccionado. Las subrasantes arcillosas requieren especial atención, ya que se hinchan cuando se mojan y se contraen cuando se secan, y ese movimiento cíclico puede comprometer la integridad de la subbase si no se trata adecuadamente.

Paso 2: Construcción de la geotextil y la subbase

Coloque una membrana geotextil no tejida (mínimo 4 oz/yd²) sobre la subbase compactada. Esto evita la migración de finos del suelo nativo al agregado, un proceso de contaminación gradual que reduce tanto la capacidad estructural como la permeabilidad con el tiempo.

Coloque el agregado en capas de 4 pulgadas como máximo y compacte cada capa hasta alcanzar 95% según la norma Proctor utilizando una compactadora vibratoria (con una fuerza mínima de 5000 lb). Utilice agregado clasificado según ASTM D 2940 o AASHTO M 147; la piedra caliza triturada de 3/4 de pulgada o el agregado de concreto reciclado (RCA) funcionan bien.

Evite utilizar grava redonda de río para las subbases de los carriles contra incendios. Las partículas lisas y redondas no se entrelazan bajo la compactación, lo que produce valores CBR entre 30 y 401 TP3T más bajos que la piedra triturada angular con el mismo esfuerzo de compactación. Aprendimos esto por las malas en un proyecto de 2019 en los suburbios de Atlanta, donde el contratista sustituyó la roca de río disponible. El carril de bomberos pasó las pruebas iniciales, pero desarrolló surcos de 5 cm en 18 meses bajo el tráfico periódico de siega, mucho antes de que ningún vehículo de bomberos lo atravesara. Reemplazamos la subbase con piedra caliza triturada angular #57 y el problema desapareció.

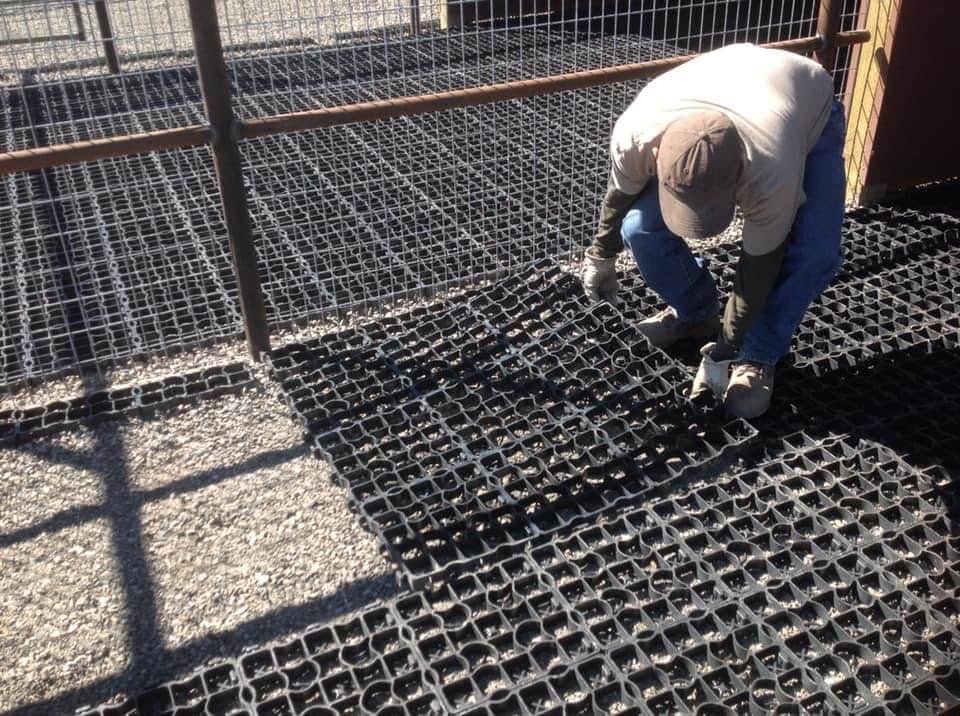

Paso 3: Colocación de la rejilla y sujeción de los bordes

Coloque los paneles de rejilla para césped directamente sobre la subbase compactada o sobre una capa niveladora de arena de 1 pulgada (consulte las instrucciones del fabricante para su producto específico). Comience por una esquina y trabaje hacia afuera, entrelazando los paneles mediante las conexiones de lengüeta y ranura o machihembrado integradas en cada unidad.

Corte las piezas perimetrales con una sierra circular o una sierra recíproca. Fije los paneles laterales con bordes de acero para jardinería o bordillos de hormigón anclados con estacas de varilla corrugada de 18 pulgadas a cada 4 pies. La sujeción de los bordes es fundamental: sin ella, las cargas de los estabilizadores cerca del perímetro de la vía de evacuación desplazan los paneles de la rejilla lateralmente. Vimos exactamente este fallo en un proyecto de 2024 en Gulfport, Misisipi: las dos filas exteriores se desplazaron 5 cm en seis meses solo por el tráfico de las cortadoras de césped, porque el contratista había omitido el anclaje de los bordes. Presupueste $3-5 por pie lineal para una sujeción adecuada de los bordes. No es negociable.

Paso 4: Relleno del material y establecimiento del césped

Rellene las celdas de la rejilla con tierra vegetal limpia o una mezcla de arena y tierra (70% de arena angular limpia y 30% de tierra vegetal por volumen para un drenaje óptimo y un buen soporte de las raíces). Barrer o vibrar el material en las celdas hasta que quede nivelado con la parte superior de la rejilla.

Aplique fertilizante inicial (NPK equilibrado, como 10-10-10, a razón de 10 libras por cada 1000 pies cuadrados) y, a continuación, instale césped o siembre semillas. Para los cortafuegos, recomendamos encarecidamente el césped en lugar de las semillas. Un cortafuegos sembrado requiere entre 60 y 90 días de establecimiento antes de que pueda soportar el tráfico de aparatos, mientras que una superficie con césped suele aprobarse en un plazo de 2 a 3 semanas. Eso supone más de dos meses de calendario del proyecto que se ahorran o se gastan, dependiendo de lo que se elija.

Paso 5: Pruebas y aprobación del Departamento de Bomberos

Programe una prueba de carga en vivo entre 4 y 6 semanas después de la instalación del césped (más de 90 días después de la siembra) para permitir el establecimiento de las raíces. La mayoría de las jurisdicciones exigen que el departamento de bomberos local conduzca sus aparatos más pesados por la superficie y, en muchos casos, despliegue los estabilizadores a plena carga.

Documente la prueba con fotografías que muestren la ubicación de los aparatos, las mediciones de deflexión (si las hubiera) y la recuperación de la superficie durante 24-48 horas. Guarde estos registros, ya que los necesitará para el permiso de ocupación del edificio y para cualquier inspección futura del jefe de bomberos.

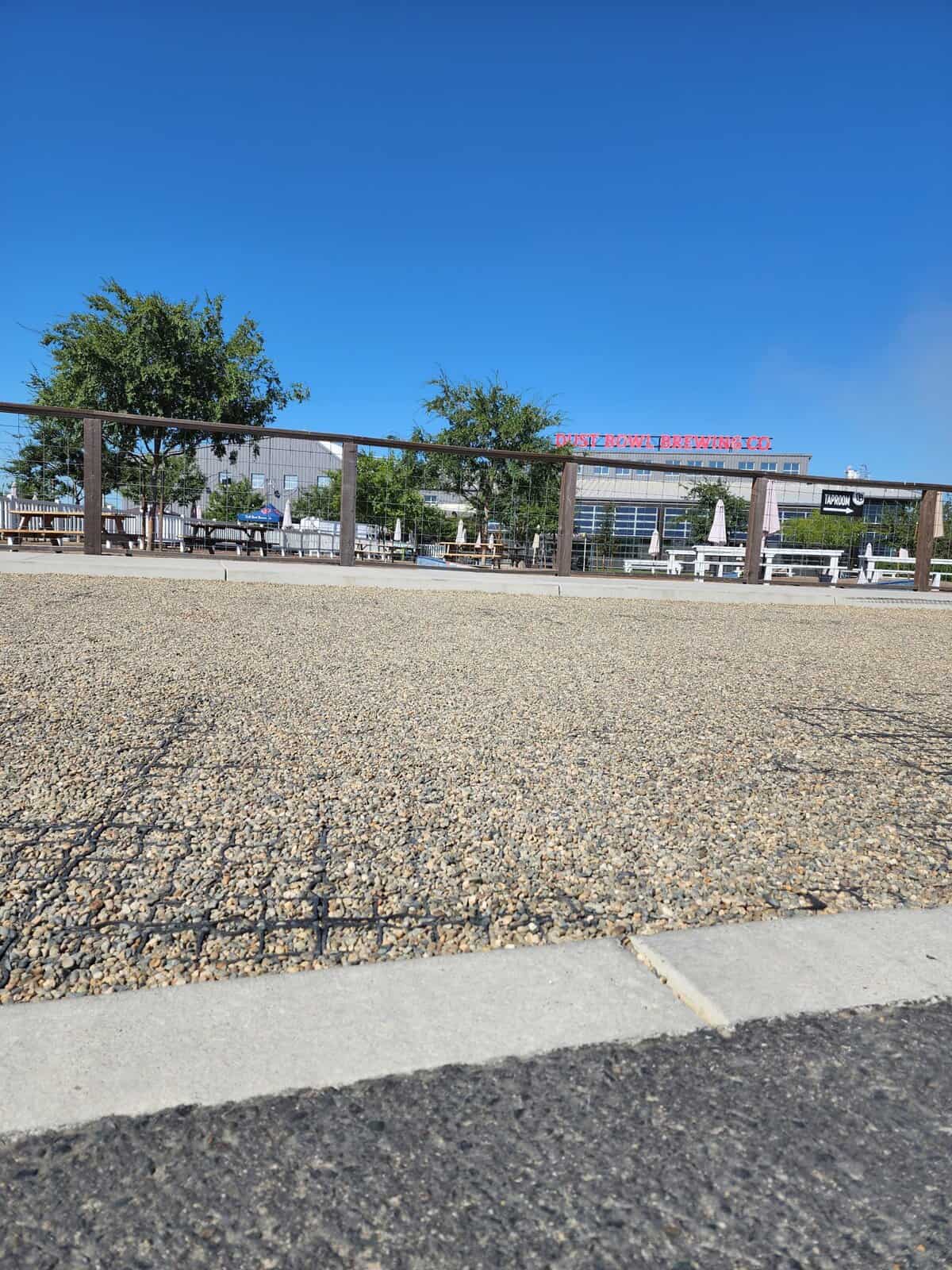

Una vía de evacuación con pavimento de césped correctamente instalada debería durar más de 25 años con una intervención mínima más allá del mantenimiento estándar del césped. El material de la rejilla es resistente a los rayos UV y no se degrada bajo tierra, por lo que su longevidad depende totalmente de la calidad de la subbase y del cuidado básico del césped.

Comparación de costos: Pasillos contra incendios con pavimento de césped frente a pavimento convencional

El argumento financiero a favor de las franjas cortafuegos con adoquines de césped depende en gran medida de lo que se incluya en el cálculo. Si solo se tiene en cuenta el costo de los materiales, el asfalto resulta más ventajoso. Sin embargo, si se tienen en cuenta los créditos por cubiertas impermeables, el ahorro en infraestructura para aguas pluviales y los costos del ciclo de vida de 20 años, los adoquines de césped salen igualados o incluso más ventajosos.

Costo de instalación por metro cuadrado

Componente	Rejilla para pavimento de césped	Asfalto	Hormigón
Material de la superficie	$3,50–6,00/pie cuadrado	$2,50–4,00/pie cuadrado	$5,00–8,00/pie cuadrado
Subbase (15–30 cm)	$2,00–4,00/pie cuadrado	$1,50–3,00/pie cuadrado	$2,00–4,00/pie cuadrado
Mano de obra de instalación	$1,50–3,00/pie cuadrado	$1,00–2,00/pie cuadrado	$2,00–3,50/pie cuadrado
Restricción de bordes + marcado	$0,50-1,50/pie cuadrado	$0,25–0,50/pie cuadrado	$0,25–0,50/pie cuadrado
Total instalado	$7,50–14,50/pie cuadrado	$5,25–9,50/pie cuadrado	$9,25–16,00/pie cuadrado
Compensación por aguas pluviales	–$2,00–5,00/pie cuadrado	$0	$0
Costo efectivo neto	$5,50-9,50 $/pie cuadrado	$5,25–9,50/pie cuadrado	$9,25–16,00/pie cuadrado

La compensación por aguas pluviales es dinero real. Una vía de evacuación contra incendios con pavimento de césped de 10,000 pies cuadrados elimina 10,000 pies cuadrados de superficie impermeable de los cálculos de aguas pluviales del sitio. Con los costos típicos de infraestructura de detención de $2–5 por pie cúbico, eso puede eliminar $20,000–50,000 en requisitos de almacenamiento subterráneo.

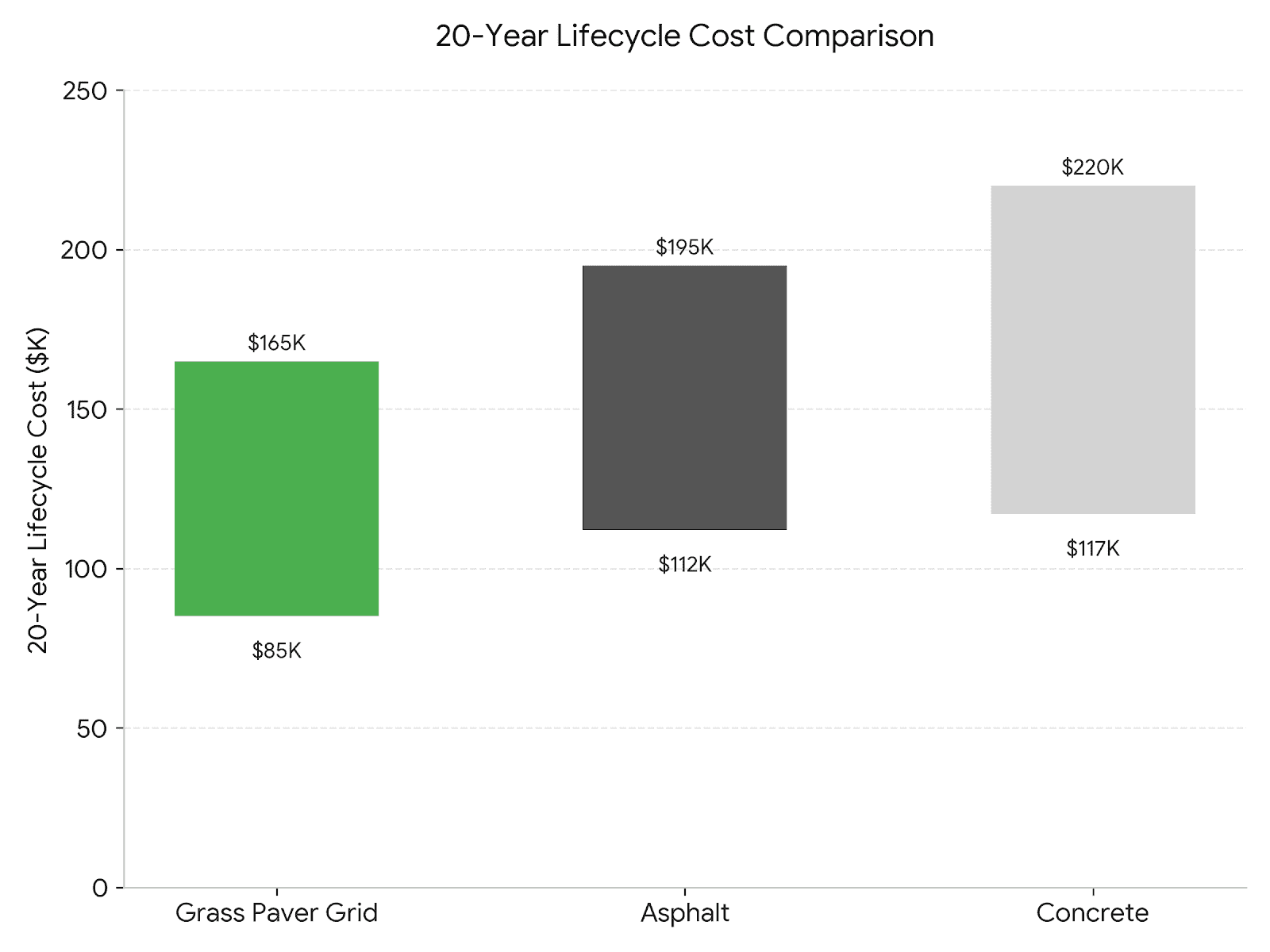

Análisis del ciclo de vida de veinte años

Factor de costo	Rejilla para pavimento de césped	Asfalto	Hormigón
Instalación (930 m²)	$75 000-145 000	$52 500-95 000	$92 500-160 000
Mantenimiento anual	$500–1000	$2.000–4.000	$500–1500
Repavimentación/reparación (Año 10)	$0	$15 000-25 000	$5.000–10.000
Repavimentación/reparación (Año 20)	$0	$15 000-25 000	$10 000-20 000
Total de 20 años	$85 000-165 000	$112 500–195 000	$117 500-220 000

Las vías de evacuación de asfalto necesitan un recubrimiento sellador cada 3-5 años y un repavimentado completo alrededor del año 10-12. El concreto desarrolla desprendimientos en las juntas que requieren reparaciones periódicas. Los sistemas de adoquines de césped necesitan ser cortados y, ocasionalmente, se deben reemplazar los reflectores. Eso es todo. El punto de equilibrio en el que los adoquines de césped se vuelven más económicos que el asfalto se sitúa alrededor del año 7-8 para la mayoría de las instalaciones.

En los proyectos que buscan obtener la certificación LEED, los carriles contra incendios con pavimento de césped contribuyen al crédito SS 6.1 (Diseño de aguas pluviales: control de cantidad) y al crédito SS 6.2 (Control de calidad), lo que añade un valor cuantificable más allá del ahorro directo en costos.

Beneficios de las vías de evacuación permeables para las aguas pluviales

Los carriles contra incendios con pavimento de césped no son solo vías de acceso, sino que también funcionan como infraestructura de aguas pluviales que gestiona las precipitaciones en el lugar de origen y reduce las cargas de drenaje aguas abajo.

Rendimiento de infiltración

Una vía de evacuación contra incendios con pavimento de césped correctamente construida alcanza tasas de infiltración de 10 a 50 pulgadas por hora a través de la superficie del césped y la subbase de agregado. Compárese con el asfalto (0 pulgadas/hora, escorrentía 100%), el hormigón (0 pulgadas/hora, escorrentía 100%) y el césped compactado estándar sin rejilla (0,5-3 pulgadas/hora en aplicaciones de carriles contra incendios donde el tráfico repetido ha densificado el suelo).

La métrica de ingeniería que importa para el diseño de sistemas de aguas pluviales es el número de curva (CN) del NRCS. Las vías de evacuación con pavimento de césped suelen alcanzar valores de CN de entre 55 y 65, en comparación con el CN 98 del pavimento impermeable. Para una vía de evacuación de 930 m² que recibe una precipitación de 5 cm, esa diferencia se traduce en aproximadamente 30 000 litros menos de escorrentía que entran en el sistema de alcantarillado pluvial por cada episodio de tormenta.

Filtración para la calidad del agua

A medida que el agua pluvial se filtra a través del césped, la matriz del suelo y la subbase agregada, la filtración biológica y física natural elimina entre el 85 % y el 95 % de los sólidos suspendidos totales, entre el 50 % y el 70 % del fósforo total, entre el 60 % y el 80 % de los metales pesados (zinc, cobre, plomo) y más del 90 % de los hidrocarburos de petróleo. Estas tasas de eliminación se ajustan a las normas de mejores prácticas de gestión (BMP) publicadas por la Sistema Nacional de Eliminación de Descargas Contaminantes (NPDES) de la EPA programa y agencias estatales de medio ambiente.

En los proyectos de la fase II del programa MS4 de la EPA, los carriles de emergencia con pavimento de césped pueden contribuir al cumplimiento de los requisitos de calidad de las aguas pluviales tras la construcción, lo que permite cumplir con dos normativas con una sola inversión en infraestructura.

Créditos por cubierta impermeable

Esta es la ventaja financiera oculta que a menudo inclina la balanza a favor de un proyecto. Cada metro cuadrado de vía de evacuación con adoquines de césped que sustituye a una superficie impermeable prevista reduce directamente los requisitos de retención de aguas pluviales del proyecto. En una urbanización en la que el municipio limita la cobertura impermeable al 50-70 % de la superficie total del terreno, una vía de evacuación permeable de 930 m² puede marcar la diferencia entre un proyecto viable y otro que requiere un costoso rediseño.

Las vías de evacuación contra incendios con pavimento de césped funcionan como infraestructura con doble propósito: cumplimiento del código contra incendios en la parte superior y BMP para aguas pluviales en la parte inferior. Esa combinación es difícil de lograr con cualquier otro material de superficie.

Proyecto destacado: Acceso para bomberos en desarrollo de uso mixto — Metro de Houston

En el tercer trimestre de 2024, una empresa de ingeniería civil que diseñaba un desarrollo de uso mixto de 45 acres en el área metropolitana de Houston necesitaba carriles de acceso para bomberos alrededor de dos edificios comerciales de cuatro pisos con una superficie total de 18,000 pies cuadrados. La cubierta impermeable del sitio ya estaba en 66%, 4% por debajo del límite de 70% establecido por el municipio.

El problema: Añadir 18,000 pies cuadrados de carriles contra incendios de asfalto convencional habría elevado la cobertura impermeable a 74%, superando el límite en 4%. Las alternativas eran ampliar el sistema de retención subterráneo en $420,000 o eliminar 22 plazas de estacionamiento para mantenerse por debajo del límite de impermeabilidad. Ninguna de las dos opciones era aceptable para el promotor.

La solución: Especificamos nuestro rejilla geocelular para pavimentación con césped sobre una subbase de 10 pulgadas de piedra caliza triturada compactada #57, con separación de geotextil no tejido sobre una geomalla de estabilización sobre la subbase de arcilla natural. La clasificación AASHTO H-25 de la malla proporcionó un factor de seguridad de 1.6× por encima del requisito mínimo de 75,000 lb de la IFC. La superficie total de la vía de evacuación cubría 18,000 pies cuadrados (3,600 pies lineales × 5 pies de ancho a cada lado de ambos edificios, con secciones de 26 pies de ancho en los puntos de estacionamiento de los aparatos aéreos).

El resultadoEl jefe de bomberos aprobó el sistema tras una prueba de carga real con un camión aéreo de 80,000 libras, incluyendo el despliegue de estabilizadores. Las franjas de césped se consideraron como cubierta impermeable 0%, lo que mantuvo el sitio en 66%, sin necesidad de ampliar la retención ni eliminar estacionamientos. El costo total de la instalación fue de $198,000, en comparación con la alternativa de detención de $420,000. El proyecto obtuvo créditos LEED por aguas pluviales y mantuvo la estética paisajística del desarrollo.

Conclusión principal: Involucre al jefe de bomberos durante el diseño esquemático, no después de que se hayan finalizado los documentos de construcción. Este proyecto se desarrolló sin contratiempos porque el ingeniero civil y el jefe de bomberos acordaron por adelantado las especificaciones de la red, los requisitos de la subbase, los protocolos de marcado y los procedimientos de prueba, lo que evitó costosos ciclos de rediseño.

Requisitos de mantenimiento para las vías de evacuación con pavimento de césped

Las vías de evacuación con pavimento de césped requieren menos mantenimiento que el asfalto o el concreto, pero no son de mantenimiento cero. El césped que crece a través de la rejilla es una infraestructura viva que necesita cuidados básicos para seguir siendo funcional y estar lista para su inspección.

Cortar el césped: Mantenga la misma altura y frecuencia que el césped circundante, normalmente entre 7,5 y 10 cm para el césped de estación fría, y entre 3,5 y 6,5 cm para las variedades de estación cálida. Los departamentos de bomberos suelen exigir que la altura de la vegetación sea inferior a 30 cm para garantizar que los marcadores reflectantes azules sigan siendo visibles. Superar esta altura es el segundo motivo más común de suspender la inspección (después de la falta de reflectores).

Aireación y resiembra: Airee el núcleo anualmente en otoño (estación fría) o a finales de primavera (estación cálida) para mantener la porosidad del suelo dentro de las celdas de la rejilla. El tráfico compacta el material de relleno con el tiempo, incluso con la rejilla protegiendo contra la compactación total. Resiembre las áreas delgadas al mismo tiempo para mantener una cobertura uniforme del césped.

Inspección de reflectores y señalización: Revise los reflectores azules y las señales de los carriles contra incendios cada tres meses. Reemplace inmediatamente los reflectores que falten o estén dañados; mantenga un suministro a mano ($3–5 cada uno) e inspeccione después de cada ciclo de corte, ya que las cuchillas de la cortadora de césped ocasionalmente cortan los postes reflectores. Esta es la falla más común en las inspecciones del jefe de bomberos en los carriles contra incendios con pavimento de césped.

Verificación del drenaje: Después de lluvias intensas (más de 5 cm en 24 horas), recorra la superficie del carril contra incendios y compruebe si hay agua estancada. Los charcos indican que las celdas de la rejilla están obstruidas (normalmente por hojarasca o recortes de césped) o que hay un asentamiento localizado de la subbase. Solucione los problemas de drenaje con prontitud: el agua estancada reduce la estabilidad del suelo y puede provocar fallos localizados bajo la carga de los aparatos.

Un mantenimiento básico constante garantiza que su carril de emergencia con pavimento de césped supere las inspecciones de los bomberos y proporcione un acceso fiable a los vehículos de emergencia durante sus más de 25 años de vida útil.

Preguntas frecuentes

Descargo de responsabilidad: Este artículo ofrece orientación general sobre el diseño, la instalación y el cumplimiento de la normativa de las rejillas de pavimento de césped para vías de evacuación en caso de incendio. Los requisitos específicos de carga, las normas de señalización y los procesos de aprobación varían según la jurisdicción. Consulte siempre a un ingeniero profesional autorizado para los cálculos de diseño estructural y al jefe de bomberos local para conocer los requisitos de aprobación antes de la construcción. AQUA Rain Water Solutions proporciona sistemas de rejillas de pavimento de césped y orientación técnica, pero no realiza diseños de ingeniería ni ofrece asesoramiento sobre la normativa contra incendios.
