Grilles de stabilisation du sol : inspection de la pose, diagnostic des défauts et réception

Une grille de stabilisation du sol peut retenir le gravier ou soutenir une surface végétalisée, mais la dalle ne constitue qu’une partie de l’ouvrage fini. Le sol support, le drainage, la séparation des couches, la préparation de la couche de base, le maintien des rives, le remplissage et l’entretien peuvent influer sur le comportement de l’ouvrage après sa mise en circulation.

Ce guide propose aux entreprises de travaux, aux acheteurs et aux responsables de chantier une méthode pratique d’inspection et de réception. Il ne remplace ni la conception du projet, ni les autorisations locales, ni une étude géotechnique, ni l’évaluation des charges des véhicules par le professionnel responsable.

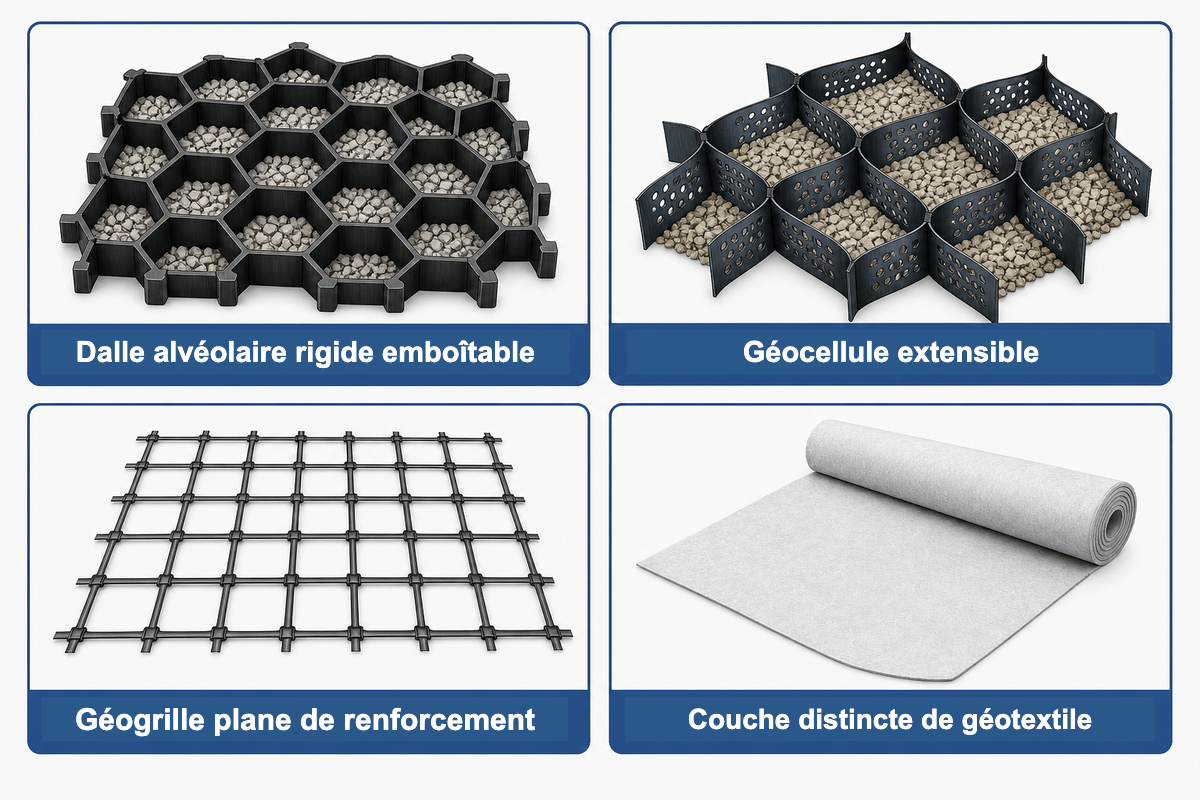

Identifier la grille de stabilisation avant de l’inspecter

« Ground grid », que l’on peut décrire par « grille de stabilisation du sol », est une appellation commerciale générale. Elle peut désigner des dalles alvéolaires rigides emboîtables, un système de géocellules extensibles, une géogrille plane de renforcement intégrée à la couche de base, ou un géotextile utilisé avec une grille comme couche distincte de séparation ou de filtration. Le géotextile n’est pas une famille de grilles de stabilisation du sol. Ces produits occupent des positions différentes dans la structure du revêtement et ne suivent pas une même séquence de pose.

Identifiez le produit par sa désignation, et non par son apparence. Relevez le fabricant, le modèle, les dimensions à la livraison, le matériau, la hauteur des dalles, les connecteurs et le remplissage prévu. Ces informations permettent de vérifier ce qui a été approuvé et ce qui a été livré. Si une grille pliable ou un système de confinement alvéolaire a été posé alors que le plan prévoit des dalles rigides, interrompez les travaux et clarifiez cette substitution avant de la recouvrir.

Faites défiler le tableau horizontalement pour voir toutes les colonnes.

Pour une commande de grilles de stabilisation fournie par AQUA, comparez l’étiquette de livraison et la documentation produit en vigueur au dossier technique approuvé. Les documents conservés par AQUA ne doivent pas être interprétés comme une capacité de charge universelle, une épaisseur de couche de base valable partout ou une instruction d’appliquer cette épaisseur à tous les sites.

Vérifiez les unités et les valeurs. La hauteur d’une alvéole en millimètres, les dimensions d’une dalle en plan et une valeur de résistance à la compression correspondent à des grandeurs différentes. Les documents d’achat doivent conserver l’unité d’origine associée à chaque valeur et éviter de transformer un résultat d’essai en catégorie de véhicules. Si un vendeur ne fournit qu’un intitulé sur une place de marché ou un graphique recadré, demandez les spécifications produit en vigueur et un rapport identifiant l’éprouvette testée.

Le contrôle à la livraison constitue un premier point d’arrêt utile. Mettez de côté les pièces fissurées, déformées ou endommagées par les ultraviolets ; comptez les connecteurs et les accessoires ; comparez le lot à l’échantillon approuvé pour les travaux. La température et les conditions de stockage peuvent influer sur la manutention ; consignez toute déformation visible avant le remplissage.

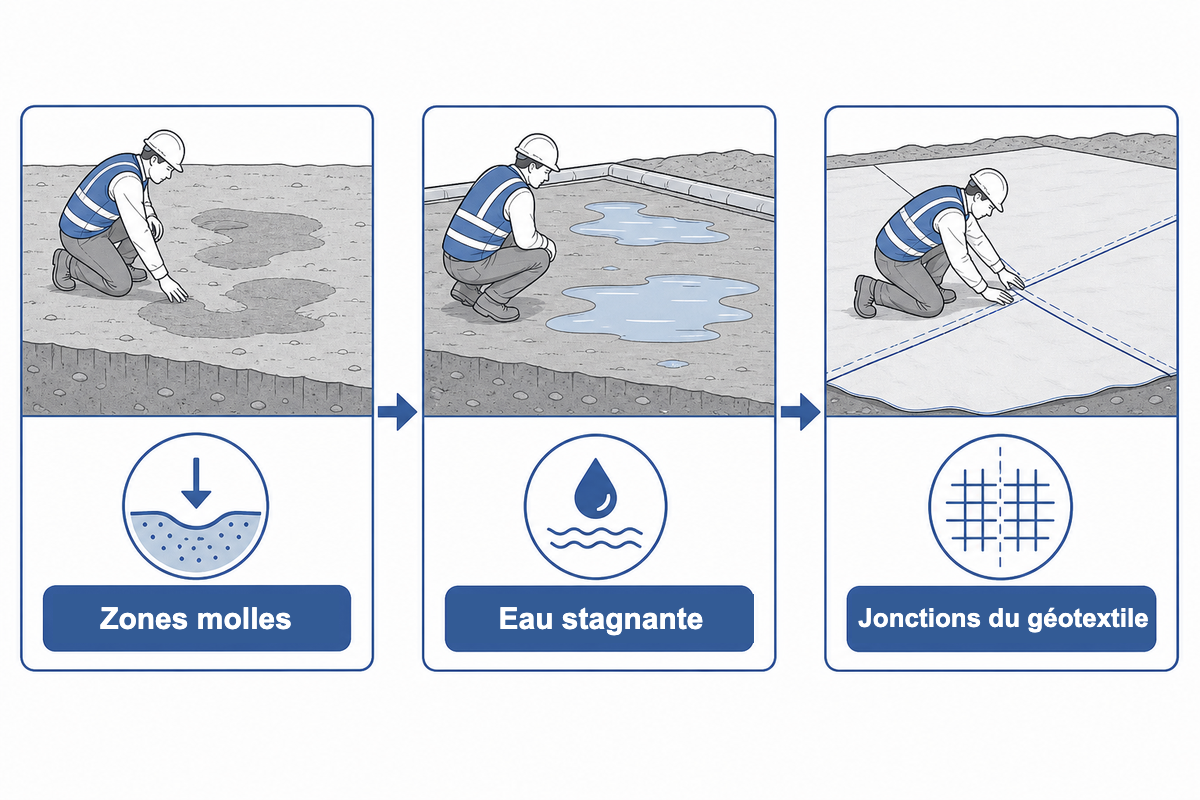

Documenter le sol support et le géotextile

Aucune grille de stabilisation ne peut rendre systématiquement apte à l’usage un sol support faible, humide ou hétérogène. Avant de recouvrir la zone excavée, relevez l’expulsion de particules fines sous l’effet du trafic, l’eau stagnante, les sols organiques, les remblais non contrôlés, les zones molles, les changements brusques de niveau et les traces de réparations antérieures. Reportez chaque observation sur un plan simple afin de pouvoir comparer une ornière ultérieure à l’état initial.

Confirmez qui a défini la profondeur d’excavation, le matériau de la couche de base et les exigences de compactage. Une brochure produit peut décrire une structure type, mais elle ne réalise pas le calcul de portance du projet. Les véhicules lourds, les manœuvres, les voies d’accès et le passage occasionnel d’engins sollicitent différemment un cheminement résidentiel et une aire de stationnement complémentaire engazonnée.

Lorsqu’un géotextile est prescrit, documentez son identification, le sens de déroulage, les recouvrements, les plis, les déchirures et les salissures. La FHWA distingue les fonctions de séparation et de filtration des exigences de résistance aux sollicitations de la mise en œuvre. Cette distinction compte, car « ajouter un géotextile » ne constitue pas une instruction de conception complète.

La préparation de la couche de base exige des éléments de preuve tout aussi précis. Documentez le type de granulat, la succession des couches mises en œuvre, les niveaux et la méthode d’essai indiquée pour le projet. Une photographie d’un rouleau ne démontre ni la densité, ni l’état hydrique, ni l’acceptabilité de la surface ; elle indique seulement la présence de l’engin sur le chantier. Pour les essais prescrits, consignez le résultat, le point de repérage, la cote altimétrique et la date.

• Photographiez le fond de forme découvert depuis des points de prise de vue fixes.
• Reportez les zones réparées sur le plan et indiquez le matériau de remplacement.
• Associez les relevés de densité ou les essais sur site à un emplacement précis.
• Expliquez toute suppression ou modification approuvée du géotextile prescrit.
• Conservez les étiquettes de livraison et les références de lot dans le dossier de réception.

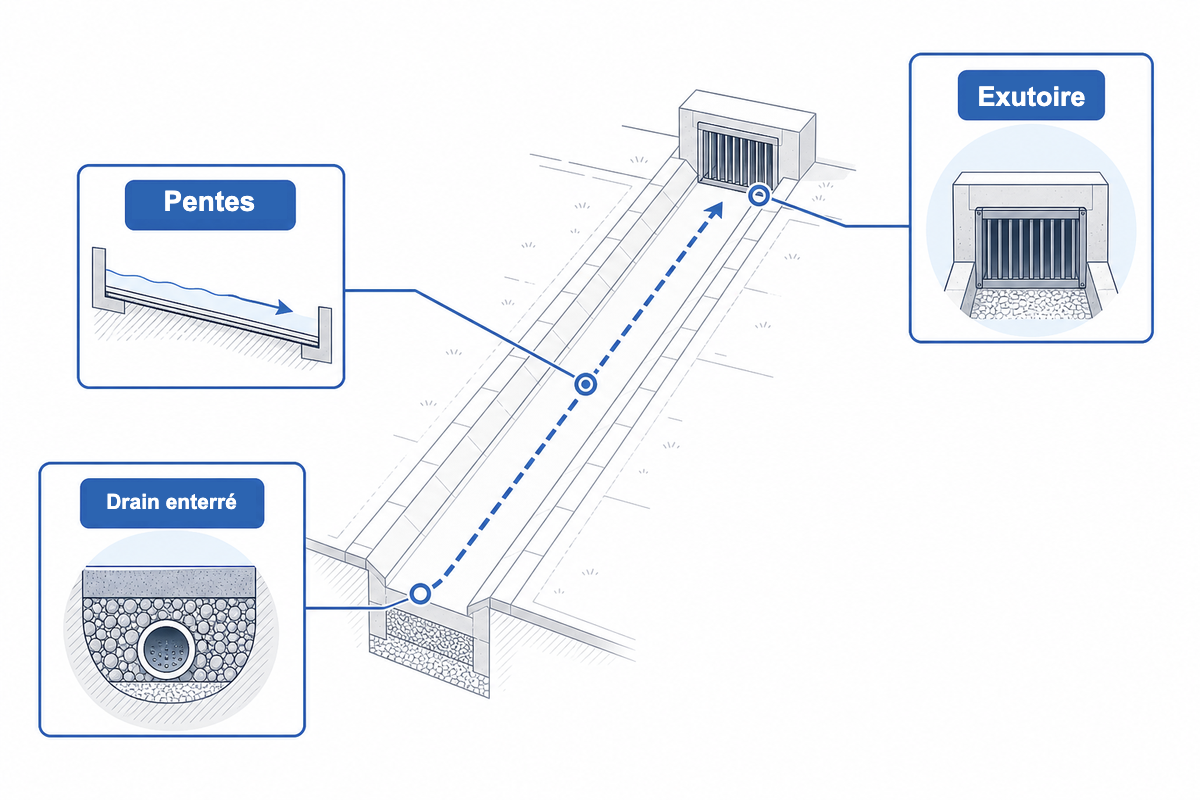

Suivre le parcours de l’eau sur toute l’allée carrossable

Un revêtement perméable à base de grilles ne constitue pas automatiquement un système de drainage fonctionnel. L’eau doit traverser la surface, puis pouvoir circuler dans les couches inférieures ou à leur interface pour rejoindre une zone d’infiltration appropriée, un drain enterré ou un exutoire. Des raccordements obstrués ou un sol support saturé peuvent provoquer une stagnation d’eau au-dessus d’une grille dont les ouvertures restent pourtant dégagées.

Tracez le parcours prévu de l’eau avant d’achever la surface. Des questions comme « comment poser des stabilisateurs de gravier ? » ou « peut-on poser des stabilisateurs de gravier directement sur le sol ? » exigent toujours une réponse adaptée au site : inspectez le sol support et le parcours de drainage avant de choisir la structure. Pour l’inspecteur, le risque immédiat est d’approuver la surface avant que ce parcours caché de l’eau soit documenté. Indiquez les points hauts et bas, les apports provenant des toitures ou des espaces extérieurs, les raccordements en rive, les drains enterrés, les points d’inspection et le rejet final. Photographiez les exutoires avant qu’ils deviennent difficiles d’accès. Pour une allée en pente ou une zone protégée contre l’érosion, relevez également les endroits où un écoulement concentré peut quitter la surface protégée.

Les recommandations de l’University of Florida abordent les exigences structurelles et hydrologiques comme des questions de conception liées, tandis que les travaux de l’EPA sur les revêtements perméables soulignent que le sol, le climat et les conditions du site modifient leurs performances. Aucune de ces sources n’est un essai de produit AQUA ; ce guide les utilise uniquement pour définir le périmètre du système complet.

Une dalle perforée offre un passage possible à l’eau. Elle ne démontre pas que les couches inférieures ou l’exutoire peuvent recevoir cette eau.

Avant de remplir la grille, résolvez les incohérences : un drain enterré prévu au plan mais absent de la tranchée, un exutoire réalisé au-dessus de la couche de base ou des sédiments fins entraînés sur une surface à granulométrie ouverte. Consignez le nom du responsable ainsi que le plan ou l’instruction ayant justifié la décision.

Après un arrosage contrôlé ou une pluie naturelle, relevez les points d’entrée et de sortie de l’eau dans la structure. Il s’agit d’observations préliminaires de chantier, qui ne remplacent pas les essais formels d’infiltration ou de réception. Conservez dans la note les conditions météorologiques, l’humidité antérieure et les travaux voisins inachevés afin qu’un lecteur ultérieur ne considère pas une seule photographie comme une évaluation permanente des performances.

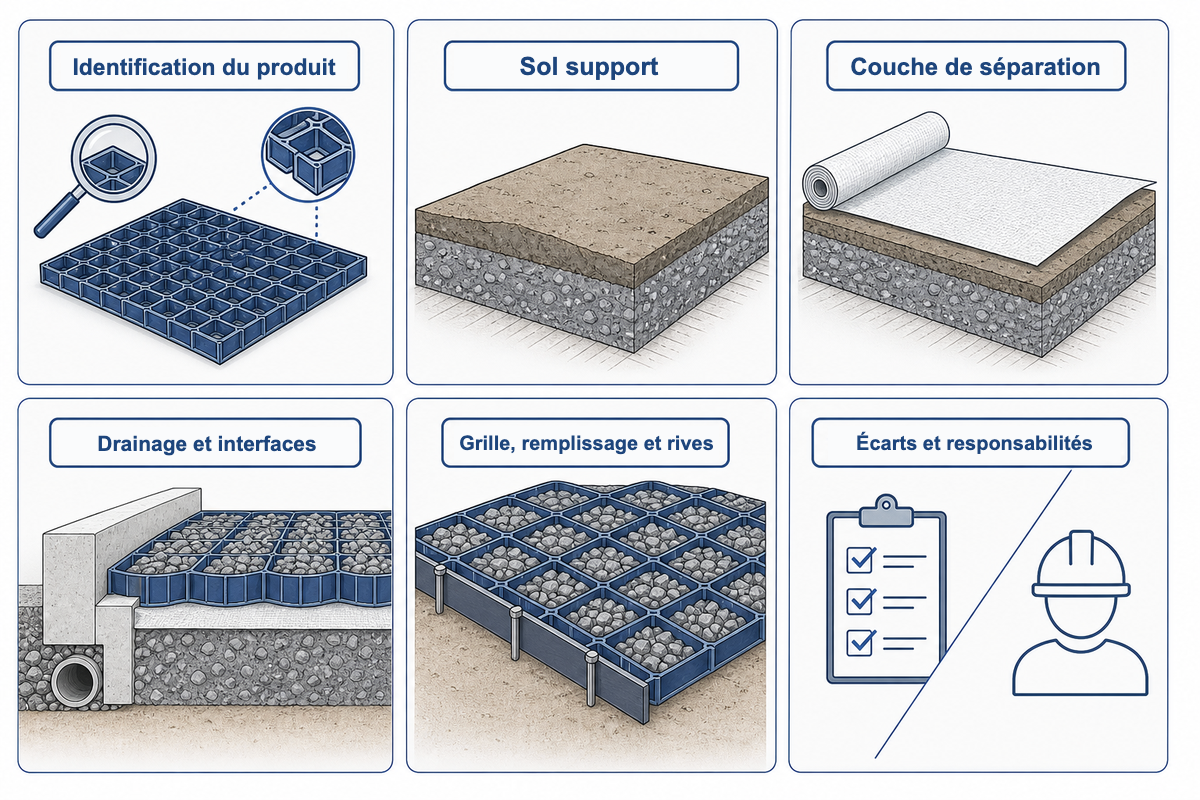

Constituer le dossier photographique des grilles de stabilisation en 6 points

Le dossier photographique des grilles de stabilisation en 6 points est une structure de dossier de réception créée pour ce guide. Ce n’est ni un modèle ni une exigence de certification. Il vise à conserver les preuves qui disparaîtraient autrement sous les granulats, le gazon ou les effets du trafic.

1. Identification du produit : consignez la désignation du produit, la quantité, l’emballage, l’étiquette, le modèle et les substitutions approuvées.
2. Sol support : fond de forme découvert, réparations des zones molles, niveaux et eau visible.
3. Pour la couche de séparation, consignez son identification et les détails : jonctions, plis, recouvrements, dommages et réparations.
4. Montrez les détails des pentes, des exutoires, des raccordements, des dispositifs de maintien et du drainage.
5. Pour la grille et le remplissage, montrez l’alignement, les connexions, les découpes, les méthodes de pose, l’origine du matériau de remplissage et le compactage.
6. Montrez les travaux inachevés, les modifications acceptées, les restrictions d’accès et le contact responsable.

Associez à chaque photographie une date, un point de repérage, une direction de prise de vue et une observation brève. Par exemple, « Bord de dalle soulevé de 8 mm au point D4 avant rétablissement du remplissage » est plus utile que « problème de pose ». Distinguez ce que montre l’image de la cause supposée. Si une dimension est importante, incluez une échelle et conservez l’image originale plutôt qu’une copie compressée par une application de messagerie.

Le nommage des fichiers facilite la recherche dans les relevés. Incluez le nom, la zone, le point de repérage, la couche et la date, puis tenez un index succinct reliant chaque image à la note d’inspection. Ne renommez pas uniquement les « bonnes » photos sélectionnées. Une séquence complète doit conserver les non-conformités, les travaux correctifs et l’état accepté pour que le dossier de réception retrace la résolution de chaque problème.

Que doit contenir un dossier de pose de stabilisateurs de gravier ?

Il doit au minimum relier le produit livré au document approuvé, montrer chaque couche cachée avant son recouvrement, documenter les interfaces de drainage et les rives, identifier le remplissage et préciser qui a accepté les modifications. Ajoutez les emplacements des essais, les documents de livraison et un plan permettant de localiser chaque photographie. Les recommandations officielles du Minnesota sur l’entretien des revêtements perméables distinguent elles aussi l’inspection, l’entretien correctif, la documentation et les responsabilités.

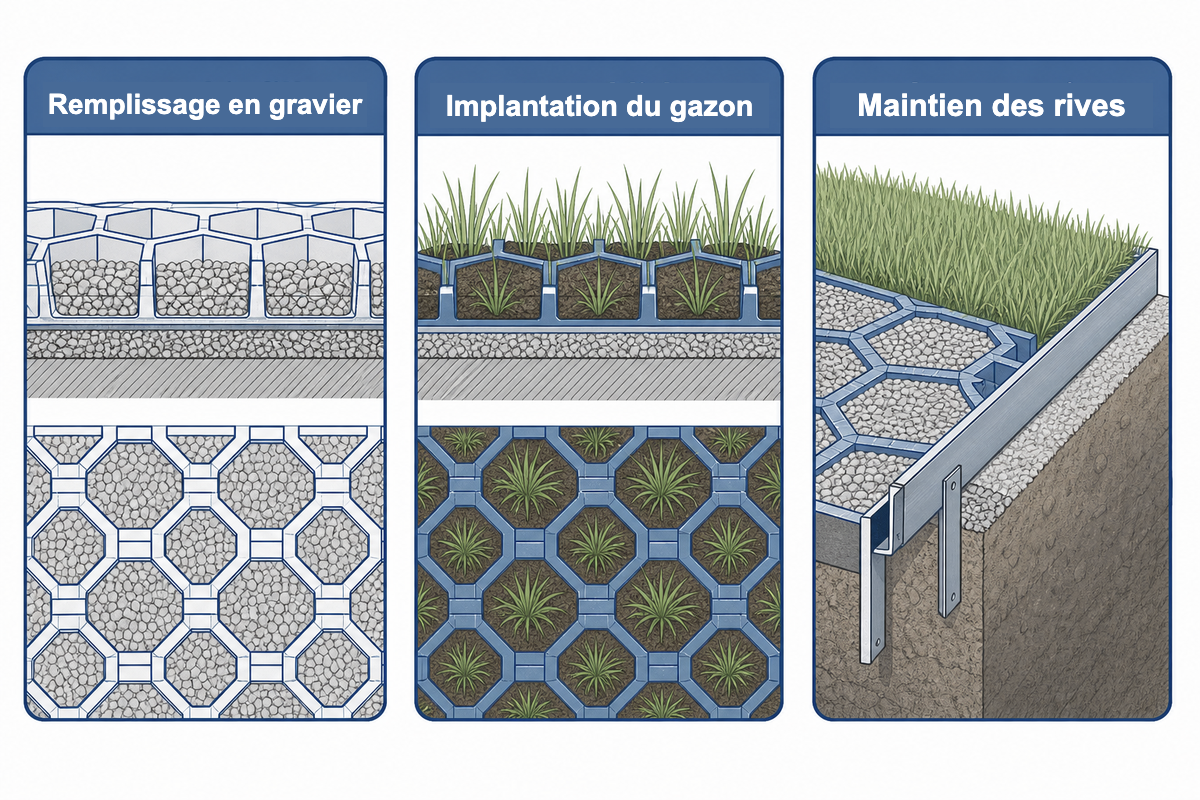

Documenter le remplissage en gravier, le gazon et les rives

L’aspect du remplissage achevé ne suffit pas à confirmer sa compatibilité avec la grille. Relevez le fournisseur du granulat, sa description et la référence de livraison. Consignez toute épaisseur prévue de matériau meuble en surface, le niveau fini et les déplacements de matériau provoqués par le compactage. Ne reprenez pas d’une autre marque une règle concernant le gravier à compacter, les granulats arrondis ou le gravier roulé fin sans preuve que la documentation du produit choisi l’autorise.

Pour inspecter un stabilisateur de gravier destiné à une allée carrossable, examinez les raccordements aux endroits où les pneus tournent, freinent ou passent sur un autre revêtement. Les rives méritent des photographies distinctes, car une perte de confinement peut ressembler à une défaillance de dalle. Aux portails, aux drains et aux tampons de visite, montrez la terminaison de la grille et le dispositif qui retient le gravier meuble.

Contrôlez le remplissage par étapes, sans attendre son achèvement. Les alvéoles ne doivent pas être soumises au trafic si les instructions du système choisi ne le permettent pas. Évitez également d’utiliser un chargeur ou un compacteur d’une manière qui déplace les dalles non remplies. Consignez les engins utilisés et la séquence de travaux. Une même photographie de l’état fini peut correspondre à des méthodes de construction très différentes.

Les aires de stationnement engazonnées nécessitent un relevé complémentaire. Indiquez le substrat de culture ainsi que le type de semences en cas de semis ou le type de gazon en cas de pose de gazon en plaques. Précisez qui est responsable de l’arrosage. Consignez l’état à atteindre avant d’autoriser la circulation courante. Un article professionnel de 2025 associé à un fournisseur de dalles recommande de maîtriser le trafic pendant l’implantation du gazon et de vérifier si le matériel d’aération peut endommager la grille. Cet élément relève du contexte propre au fournisseur ; il ne définit pas un délai d’attente indépendant applicable à tous les systèmes.

Pour les surfaces végétalisées, distinguez l’implantation de la végétation de la réception structurelle. Un couvert sain ne garantit pas que la couche de base ou le drainage sont acceptables ; à l’inverse, une végétation clairsemée peut être liée à l’arrosage, à l’ombre, au sol ou au trafic plutôt qu’à la grille. Le dossier de réception doit attribuer ces responsabilités pour éviter que tous les symptômes ultérieurs soient imputés au fournisseur des dalles.

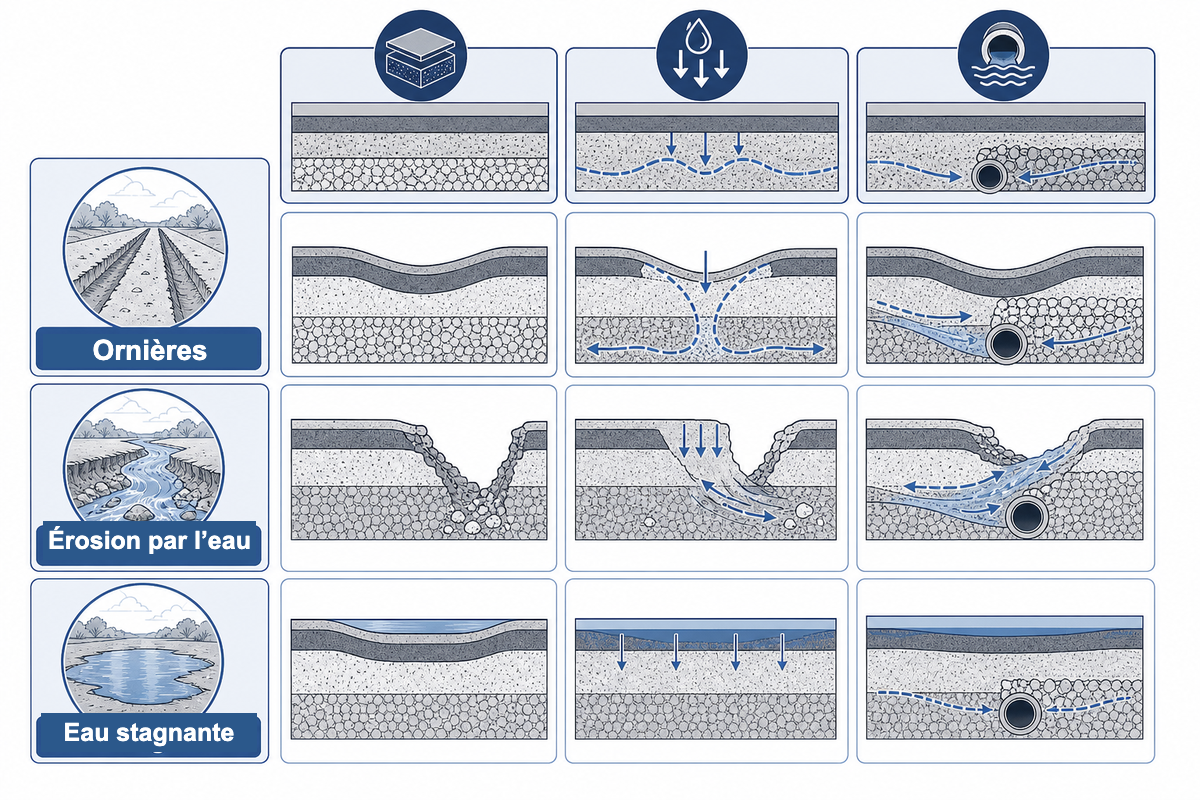

Relier les symptômes aux couches à examiner en cas de défaut des stabilisateurs de gravier

Le contrôle des couches à partir des symptômes vise à éviter de prendre un symptôme de surface pour un diagnostic. Consignez le symptôme, identifiez la première couche cachée ou interface à examiner et déterminez qui est habilité à mener l’investigation. N’augmentez pas la capacité de charge annoncée, ne modifiez pas la couche de base et ne retirez pas de composants de drainage sur la seule base d’une photographie.

Faites défiler le tableau horizontalement pour voir toutes les colonnes.

Des messages anonymes sur des forums peuvent faire ressortir certaines questions, par exemple si l’entreprise chargée du gravier a défini la couche de fondation ou si les pneus emportent le gravier. Ces messages ne fournissent ni taux de défaillance ni causes établies par une analyse technique. Utilisez-les pour formuler des questions d’inspection plus ciblées, puis répondez-y à partir des documents du projet et d’un examen par une personne qualifiée.

Le diagnostic gagne à suivre un ordre précis. Sécurisez d’abord la zone et documentez l’état existant. Consignez ensuite l’historique de construction ainsi que le trafic et les conditions météorologiques récents. Ouvrez seulement alors une couche ou faites réaliser des essais selon un plan d’investigation convenu ; une excavation non maîtrisée peut perturber les preuves nécessaires pour distinguer les causes liées à la pose, à la conception, aux matériaux et à l’entretien.

Les symptômes récurrents nécessitent un suivi de leur évolution plutôt que des réparations isolées. Repérez les mêmes points à chaque inspection, utilisez des directions de prise de vue comparables et notez si la zone affectée s’étend. Une réparation qui paraît satisfaisante pendant une semaine peut masquer une perte persistante de matériau au niveau d’une rive ou d’un exutoire.

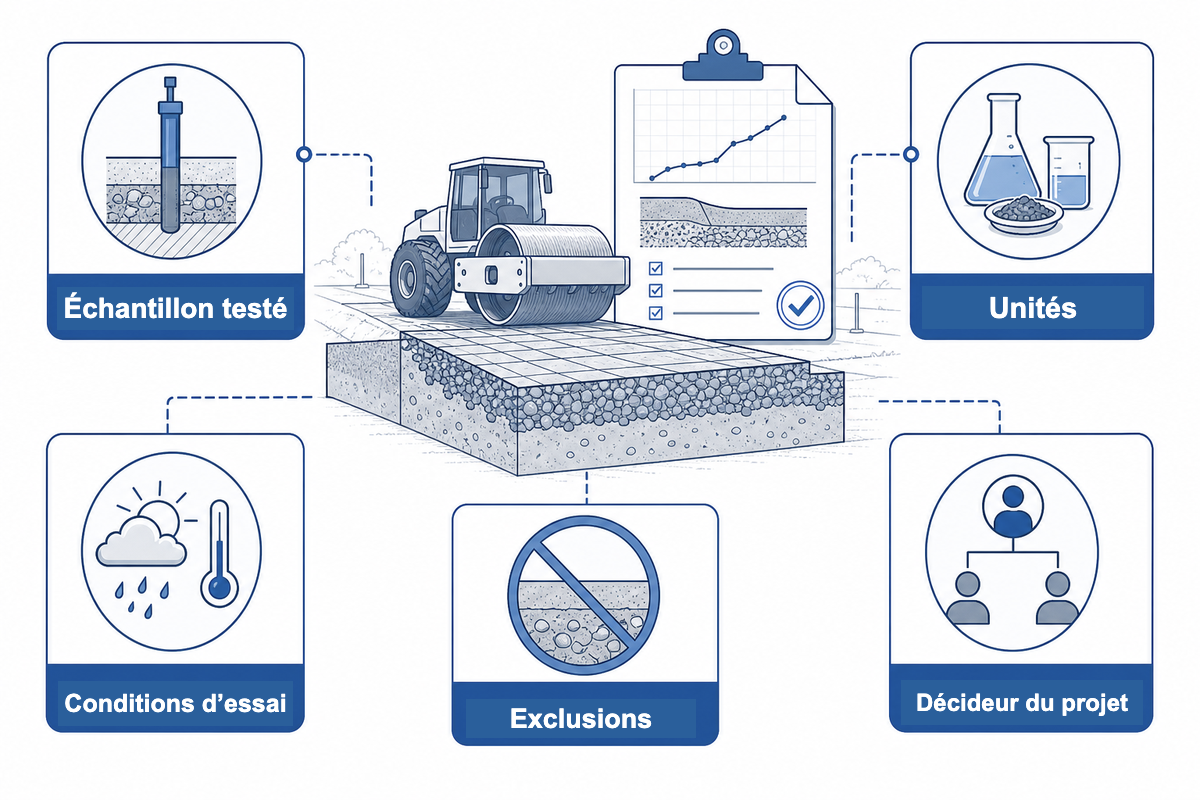

Interpréter les rapports de stabilisation sous fortes charges et de drainage dans leur contexte

« Grille de stabilisation pour fortes charges » reste un argument publicitaire tant que les preuves à l’appui ne sont pas claires. Demandez si la valeur fournie concerne une dalle vide, une éprouvette remplie, une seule alvéole, une dalle complète ou un système entièrement chargé. Consignez la résine, la préparation de l’éprouvette, le remplissage, le support, la direction et la vitesse de chargement, l’unité et les critères de rupture.

Les résultats de compression en laboratoire ne peuvent pas être convertis directement en poids de véhicule admissible. La pression de contact, les manœuvres et le freinage, les charges répétées, une faible qualité de support, les conditions en rive et les dommages de mise en œuvre sont d’autres facteurs à considérer. Les résultats d’un stabilisateur de gravier à géocellules extensibles ne peuvent pas être appliqués à un stabilisateur à dalles rigides, même si celui-ci comporte aussi des alvéoles. La même prudence s’impose lorsqu’une affirmation concernant un parking est réutilisée pour un cheminement piéton ou une zone accueillant des engins lourds.

La norme ASTM C1781/C1781M-21 est active dans le catalogue public de l’ASTM, mais son domaine d’application publié mentionne les pavés pleins emboîtables en béton, les pavés alvéolaires en béton et les briques de pavage en terre cuite. Les grilles en plastique ne figurent pas dans ce domaine d’application public. Ne présentez pas une grille de stabilisation en plastique comme « certifiée ASTM C1781 » sans preuve expliquant l’applicabilité de la méthode et identifiant l’autorité compétente pour la réception.

• Demandez le rapport complet plutôt qu’un résultat recadré.
• Comparez la description de l’échantillon au modèle fourni.
• Vérifiez les unités et précisez si chaque valeur est une moyenne, un minimum ou un résultat individuel.
• Relevez les exclusions, les dates d’essai et l’identité du laboratoire.
• Identifiez le professionnel qui s’appuie sur ces preuves pour prendre la décision concernant le projet.

Les rapports de drainage doivent être examinés avec rigueur. Confirmez la surface testée, le conditionnement, la méthode utilisant une charge hydraulique ou une pluie, les unités et l’entretien. Il n’est pas fondé de supposer qu’un débit déterminé en laboratoire sera conservé sur site après un apport de sédiments. Si le projet comporte un seuil de réception, consignez la méthode utilisée sur site et les emplacements testés.

Pour comparer des fournisseurs, créez un tableau de preuves avec une affirmation par ligne. Réservez des colonnes distinctes à l’identification du produit, à la méthode, à l’éprouvette, au résultat, à la date et aux limites. Laissez les cellules vides plutôt que de les remplir par des suppositions : votre dossier sera ainsi plus facile à évaluer.

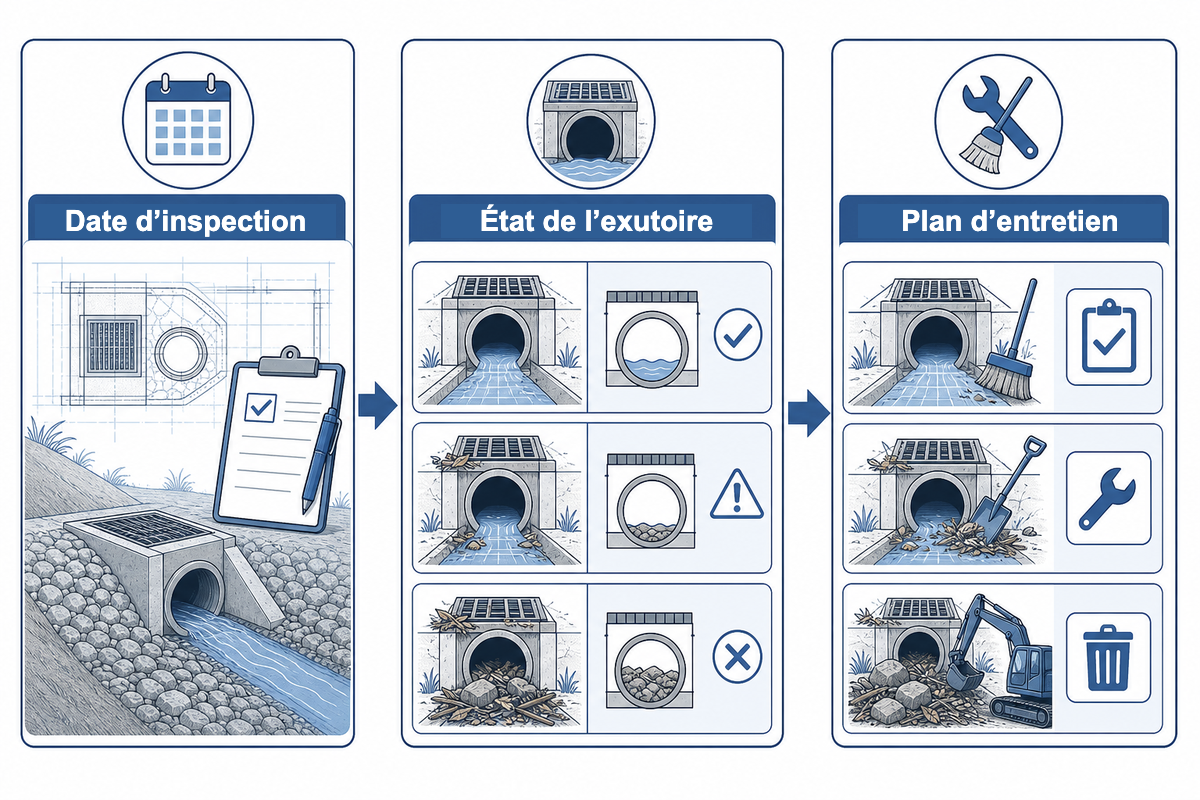

Pourquoi le drainage à long terme dépend d’une transmission des consignes d’entretien

Les grilles perméables remplies de gravier ou végétalisées peuvent perdre leur fonction lorsque des sédiments arrivent des terrains voisins, que les exutoires se bouchent, que le remplissage se déplace ou que le matériel d’entretien retire du matériau. Le dossier transmis à la réception doit décrire le parcours de l’eau, les points d’inspection, les méthodes d’entretien admissibles et les situations déclenchant un examen par un professionnel.

NC State University indique que les besoins d’entretien varient selon le type de revêtement perméable ; le balayage mécanique peut retirer du matériau des joints de pavés emboîtables perméables en béton, qu’il faut ensuite remplacer. Cela ne définit pas un calendrier de balayage universel pour les grilles en plastique. Suivez les exigences du produit choisi, du type de surface et du plan d’entretien du projet.

Définissez la fréquence d’inspection en fonction de l’exposition du site et du plan approuvé, puis adaptez-la lorsque les observations évoluent. Surveillez de près les zones exposées aux sédiments de chantier, aux talus paysagers, aux traitements hivernaux, aux manœuvres fréquentes et aux surfaces non revêtues. Décrivez les situations déclenchant une intervention en termes mesurables, par exemple une stagnation récurrente au même point repéré ou une perte de remplissage qui découvre les parois des alvéoles, plutôt que d’écrire « entretenir selon les besoins ».

Que doit contenir le relevé d’entretien d’une allée en gravier ?

Consignez la date d’inspection, la météo, les changements de trafic, l’origine des sédiments, l’état de l’exutoire, le remplissage meuble ou manquant, l’état de la végétation, les déplacements en rive et les travaux réalisés. Joignez des images avant et après intervention et précisez si le matériau retiré a été remplacé. Définissez qui peut rouvrir une zone à la circulation après un déplacement, une érosion par l’eau ou une stagnation récurrente.

Signalez les tassements, les arêtes vives exposées, les raccordements dangereux ou les déplacements inexpliqués aux responsables compétents. L’entretien ne remplace pas l’investigation d’un problème structurel ou de drainage persistant.

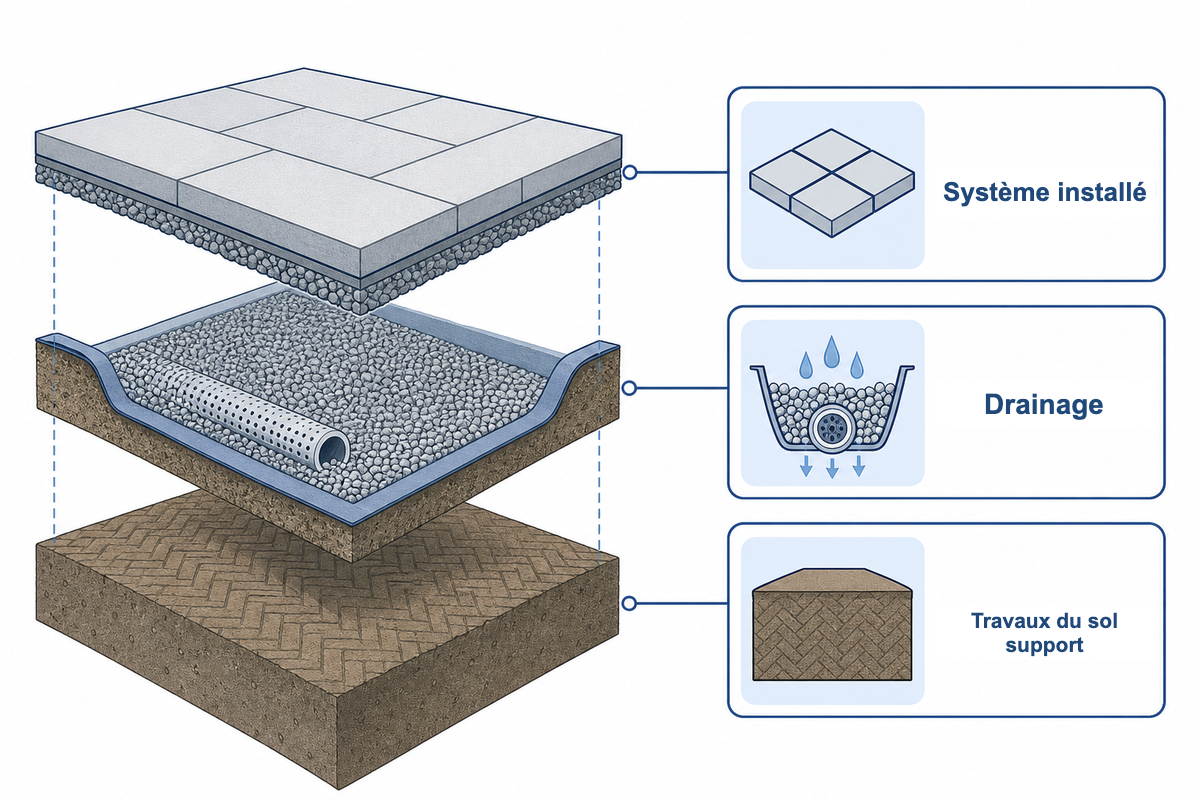

Budgéter l’ensemble du système installé

Le prix proposé pour les dalles ne représente pas le coût du système installé. Distinguez les postes suivants : relevés et conception, excavation et gestion des déblais, travaux sur le sol support, géotextile et granulats de la couche de base, drainage, maintien des rives, grilles, approvisionnement et livraison, découpes, remplissage, compactage, végétalisation, gestion du trafic et inspection. Ce périmètre est plus pertinent qu’un prix estimé par pied carré à partir d’une autre région ou d’un autre type de construction.

Demandez à chaque soumissionnaire de préciser la surface, la marge pour pertes, les quantités livrées, les interfaces exclues, les hypothèses d’accès et la responsabilité des modifications liées à des conditions cachées. Consultez la page produit des grilles de stabilisation du sol pour les spécifications et l’établissement du devis. Utilisez la page d’application pertinente pour les questions d’adéquation au site, sans considérer une capacité de charge annoncée sur une page produit comme une approbation du projet.

Ramenez toutes les offres à un même périmètre avant de calculer un total. Une offre peut comprendre les granulats de la couche de base et la gestion des terres excavées, tandis qu’une autre ne couvre que les dalles et le remplissage. Détaillez les taxes, le transport, la quantité minimale de commande (MOQ), les essais, la mobilisation et les effets saisonniers. Gardez la provision pour aléas distincte du périmètre de travaux connu. Un prix bas pour les dalles peut masquer des postes de travaux non chiffrés ou une provision insuffisante pour couvrir l’ensemble des travaux.

La comparaison sur l’ensemble du cycle de vie doit aussi préciser les possibilités d’accès pour l’inspection et l’entretien. Une surface démontable localement peut présenter des besoins d’entretien différents de ceux d’une surface dont les interfaces sont difficiles d’accès. N’inventez pas une durée de vie : demandez les garanties produit, leurs exclusions et les hypothèses d’entretien propres au projet. Conservez ces documents comme éléments de preuve distincts.

Questions fréquentes

À quoi sert une grille de stabilisation du sol ?

Les grilles pour allées carrossables valent-elles l’investissement ?

Combien coûte une allée carrossable avec géogrille ?

Une grille peut-elle résoudre un problème de drainage existant ?

Quand faut-il interdire la circulation sur une grille nouvellement posée ?

Références et limites des éléments de preuve

Références & sources

Ce guide s’appuie sur des documents publics de la Federal Highway Administration, de l’US Environmental Protection Agency, de l’University of Florida, de la Minnesota Pollution Control Agency, de l’ASTM et de NC State, ainsi que sur des documents fournisseurs utilisés uniquement dans le contexte propre à leurs produits. Il ne considère pas les annonces de places de marché, les prix historiques, les messages anonymes ou les affirmations de performance des fournisseurs comme des certifications indépendantes.

Sources publiques : recommandations géotechniques de la FHWA pour les chaussées ; recherches de l’EPA sur les revêtements perméables ; considérations techniques de l’University of Florida ; recommandations d’exploitation et d’entretien du Minnesota ; domaine d’application public de l’ASTM C1781 ; recommandations de NC State sur les revêtements perméables.
