Modules alvéolaires de gestion des eaux pluviales
Gamme de modules alvéolaires de gestion des eaux pluviales pour les systèmes de stockage destinés aux projets
La gamme de modules alvéolaires de gestion des eaux pluviales AQUA propose aux concepteurs de réseaux de drainage et aux acheteurs internationaux trois formats de modules contrôlés pour les systèmes enterrés de stockage temporaire, d’infiltration et de récupération des eaux de pluie. Comparez leur poids et leurs options, puis vérifiez les dimensions avant de demander un devis pour votre projet.
- Trois séries de modules ARW
- Environ 92 à 197 L par unité
- Taux de vide de 94 % à environ 95 %
- Planification des conteneurs 20GP, 40GP et 40HQ
3 modèles actuels
ARW-8053, ARW-8025 et ARW-6841
92–197 L
Volume de stockage utile nominal approximatif par unité standard
94–95%
Taux de vide pour l’ensemble de la gamme actuelle
Échantillonnage d’environ 2 %
Procédure confirmée par le responsable pour les lots de produits moulés
20GP à 40HQ
Planification de conteneurs complets disponible pour chaque modèle
Options de présence aux essais
Essais de compression en usine en présence d’un témoin ou vidéo d’essai convenue
Les informations sur les projets, les clients et les distributeurs sont traitées de manière confidentielle et publiées uniquement avec une autorisation spécifique.
Stockage modulaire des eaux pluviales sur les sites contraints
Les modules AQUA créent un volume de stockage enterré à fort taux de vide sous les sites où l’espace en surface doit rester disponible. Dans un système de gestion des eaux pluviales, leur format modulaire permet à l’équipe projet de réaliser un bassin de rétention des eaux pluviales, un système d’infiltration ou un système de stockage avec membrane d’étanchéité en fonction de l’emprise au sol disponible, sans être limitée à la forme d’une cuve prédéfinie. L’équipe désignée dispose ainsi d’un élément modulable de gestion de l’eau, qui ne remplace pas la conception hydraulique et structurelle du projet ; consultez la présentation des systèmes alvéolaires de stockage de susDrain pour situer la catégorie.
Configurations adaptées à l’emprise au sol
Utilisez l’emprise de 800 × 490 mm ou de 680 × 410 mm pour implanter un bassin alvéolaire en tenant compte des limites de propriété, des structures, des voies d’accès et des canalisations d’entrée ou d’exutoire.
Configurations adaptées à la hauteur disponible
Choisissez une hauteur de première rangée de 250, 450 ou 530 mm, puis examinez le plan d’empilement approuvé. Des modules moins hauts sont disponibles lorsque la hauteur de recouvrement, les réseaux, la profondeur de fouille ou le niveau de la nappe limitent le système de drainage.
Fourniture adaptée à l’exportation
Les corps des modules et les panneaux latéraux sont généralement palettisés. Les clips, les couvercles de bride et les petits composants peuvent être emballés séparément dans des caisses en bois ou des sacs, pour un chargement maîtrisé des conteneurs.
Résultats de projet auxquels contribue la gamme de modules
- Stockage temporaire des eaux pluviales avant rejet maîtrisé par un régulateur de débit et une conduite d’exutoire.
- Infiltration des eaux pluviales à travers un système perméable, lorsque le sol, les eaux souterraines et les exigences des autorités locales permettent la percolation.
- Récupération et réutilisation de l’eau de pluie dans un système avec membrane d’étanchéité, assorti d’un plan distinct de traitement et d’utilisation finale.
- Capacité de stockage modulable pour les projets de drainage durable commerciaux, résidentiels, industriels, liés aux transports et aux espaces publics.
- Systèmes de stockage enterrés à plusieurs niveaux, sous réserve de l’approbation de la structure du projet, de l’emboîtement et des détails de raccordement.
La sélection commence par les contraintes du site. Indiquez le volume de stockage requis, l’emprise au sol maximale, la profondeur disponible, la hauteur de recouvrement, les conditions de circulation, le contexte pédologique et hydrogéologique, les besoins en entrées et en exutoires, le principe d’accès et le lieu de livraison. Ces données sont plus utiles qu’une simple demande de module selon sa capacité.
Transmettre les données du projetGamme de modules AQUA ARW et matrice de sélection
Les trois formats ont un cœur alvéolaire ouvert en polypropylène noir, mais leurs conséquences en matière de conception et d’approvisionnement diffèrent. Le tableau récapitule en un seul aperçu décisionnel les dimensions des modules, le volume d’eau approximatif, le taux de vide, la masse du jeu de panneaux standard et le plan de chargement approximatif. Pour situer la catégorie, la norme EN 17152-1 couvre les caissons en PP et PVC-U utilisés dans les systèmes d’infiltration, de régulation et de stockage des eaux pluviales.1

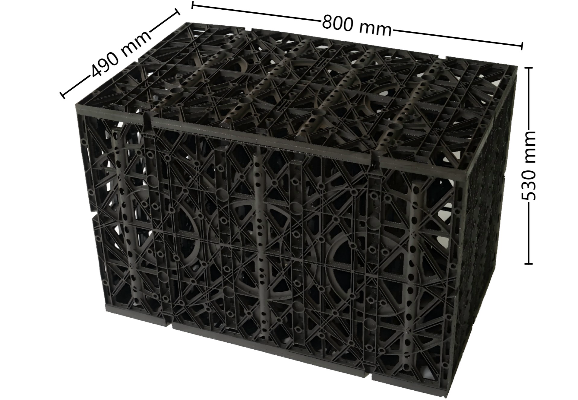

| Modèle | Dimensions nominales | Taux de vide | Volume de stockage utile approximatif | Poids standard* | Options de résistance verticale | Point de départ recommandé |
|---|---|---|---|---|---|---|
| ARW-8053 | 800 × 490 × 530 mm | Environ 95 % | Environ 197 L | 11,932 kg | 22 / 30 t/m² | Série mise en avant en priorité ; volume unitaire supérieur et hauteur de première rangée de 530 mm |
| ARW-8025 | 800 × 490 × 250 mm | 94% | Environ 92 L | Environ 7,9 kg | 38 / 50 t/m² | Première rangée peu haute et réglage précis de la hauteur dans les configurations empilées |
| ARW-6841 | 680 × 410 × 450 mm | 95% | Environ 119,2 L | 8,028 kg | 22 / 28 t/m² | Dimensions au sol réduites pour des trames de modules plus compactes |
Remarque : le poids du jeu de panneaux standard exclut les connecteurs. Les valeurs de résistance correspondent aux données produit AQUA actuelles pour les options de résistance verticale indiquées ; elles ne représentent pas les charges admissibles du système installé.

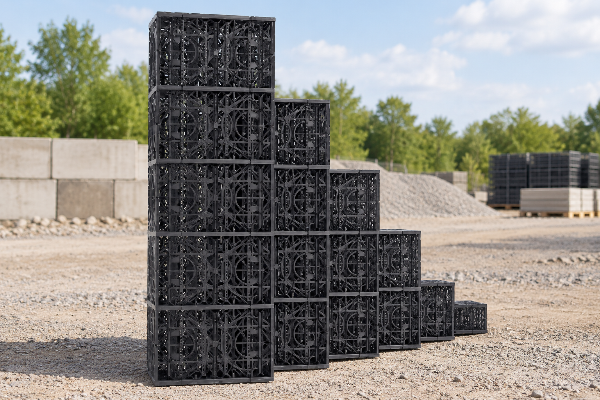

| Principe d’empilement | Hauteur assemblée indiquée | Usage pour la sélection |
|---|---|---|
| 1 × ARW-8025 | 250 mm | Couche de stockage peu profonde |
| 2 × ARW-8025 | 480 mm | Configuration intermédiaire peu profonde |
| 1 × ARW-8053 | 530 mm | Volume nominal supérieur par unité d’emprise au sol |
| 1 × ARW-8025 + 1 × ARW-8053 | 760 mm | Principe de configuration à hauteurs mixtes à étudier pour le projet |
| 2 × ARW-8025 + 1 × ARW-8053 | 990 mm | Principe de configuration mixte plus profonde |
| 1 × ARW-8025 + 2 × ARW-8053 | 1270 mm | Principe de configuration à plusieurs niveaux, sous réserve d’approbation |
Toute installation de panneaux de hauteurs mixtes doit suivre un plan structurel et des détails de raccordement approuvés. Le tableau aide à définir la géométrie d’une demande de renseignements, mais ne constitue pas un plan d’exécution.
La nomenclature standard comprend six petits panneaux intérieurs et quatre grands panneaux. Son volume nominal d’environ 197 L réduit, par rapport aux formats plus petits, le nombre d’unités nécessaires pour atteindre un volume brut de stockage donné ; la conception globale du bassin dépend toutefois du plan approuvé.
Limites de configuration
Des preuves d’essais HS-20 sont disponibles pour le périmètre indiqué du modèle et de la configuration. Elles ne signifient pas que le produit est conforme de manière générale aux exigences HS-25 ou HL-93.
La configuration standard comprend deux grands panneaux, deux panneaux latéraux et six panneaux centraux. Une première rangée de 250 mm, puis un ajout de 230 mm par rangée supplémentaire, donnent les hauteurs empilées indiquées de 250, 480, 710 et 940 mm.
Limites de configuration
Pour les demandes relatives aux charges, utilisez la configuration approuvée et la formulation applicable du rapport. Ne transposez pas les preuves d’un autre modèle au seul motif que les deux produits ont une emprise au sol de 800 × 490 mm.
La configuration standard comprend quatre grands panneaux et six petits panneaux intérieurs. Son emprise de 680 × 410 mm et son volume nominal utile d’environ 119,2 L offrent une autre option de trame lorsque les limites de propriété ou les canalisations rendent le format de 800 mm moins pratique.
Limites de configuration
Des preuves d’essais HS-20 sont disponibles dans le périmètre documenté. L’adéquation du système aux conditions de circulation du projet doit néanmoins être vérifiée pour l’ensemble de l’ouvrage enterré.
Toute installation avec des panneaux de hauteurs différentes doit respecter un plan structurel et un détail de raccordement approuvés. Le tableau aide à définir la géométrie envisagée pour une demande de devis, mais ne constitue pas un plan d’exécution.
Transmettre les contraintes de stockage de votre projetConfigurations de rétention, d’infiltration et de récupération
Un module alvéolaire de rétention, un module alvéolaire d’infiltration et un module de récupération de l’eau de pluie peuvent avoir une géométrie alvéolaire ouverte similaire, mais le parcours de l’eau et les détails de confinement déterminent le rôle du système. Avant de choisir la configuration des modules, précisez le parcours de l’eau, l’enveloppe ou la membrane d’étanchéité, le prétraitement, les raccordements, l’accès pour l’inspection et le concepteur responsable.
| Fonction du système | Parcours de l’eau | Composants périphériques à définir | Décisions de projet avant validation |
|---|---|---|---|
| Régulation / rétention | Les eaux pluviales ruisselées rejoignent le bassin de rétention, y sont stockées temporairement, puis sont rejetées à un débit maîtrisé. | Membrane d’étanchéité, géotextile de protection, entrée, conduite d’exutoire, régulation du débit, ventilation et accès pour l’inspection. | Pluie de projet, volume de stockage requis, débit de pointe autorisé, détails de la membrane d’étanchéité, hauteur de recouvrement, charges et autorisation de rejet. |
| Infiltration / ouvrage d’infiltration | L’eau de surface stockée traverse une interface perméable et rejoint le sol environnant approprié. | Géotextile perméable, matériau d’enrobage granulaire, entrée, dispositifs de contrôle des sédiments, accès pour l’inspection et plan approuvé du système d’infiltration. | Essais de percolation, distance par rapport aux eaux souterraines, risque de pollution, stabilité du sol, niveau de la nappe, distances de retrait et exigences des autorités. |
| Récupération de l’eau de pluie | L’eau de pluie collectée est conservée pour une réutilisation prévue, au lieu d’être immédiatement rejetée ou de réalimenter les eaux souterraines. | Confinement étanche, prétraitement, équipement de pompage et de régulation, dispositif de première chasse ou équivalent, traitement si nécessaire et canalisations distinctes pour la réutilisation. | Usage final, qualité de l’eau requise, essais et traitement, maintenance, trop-plein et séparation physique des canalisations d’eau potable. |
La régulation implique un rejet maîtrisé
Un système de régulation des eaux pluviales doit associer une capacité de stockage à une stratégie d’évacuation par l’exutoire. Le taux de vide d’un module alvéolaire de rétention ne détermine pas le débit de rejet ; la conception hydraulique du projet relie les précipitations, le débit du bassin versant, le débit de rejet autorisé, le drainage en amont et la maîtrise des trop-pleins.
L’infiltration dépend du sol et des autorisations
Un réseau de modules alvéolaires n’assure que le stockage souterrain. L’infiltration dans le sol, la protection des eaux souterraines et l’autorisation des autorités locales déterminent si un ouvrage d’infiltration est adapté et la conception du système perméable.
Vérification de l’infiltration aux États-Unis : l’U.S. Environmental Protection Agency indique que certains réseaux de canalisations souterraines et dispositifs d’infiltration des eaux pluviales fabriqués commercialement peuvent être soumis aux exigences applicables aux puits de drainage des eaux pluviales de classe V.3 Avant les travaux, la partie responsable du projet doit déterminer avec l’autorité compétente si ces exigences s’appliquent.
La récupération nécessite un plan distinct pour la qualité de l’eau
L’eau stockée ne convient pas automatiquement à tous les usages. Les Centers for Disease Control and Prevention des États-Unis indiquent que l’eau de pluie collectée peut contenir des microbes et des substances chimiques ; sa qualité doit correspondre à son usage, avec des essais, un traitement, une maintenance et une séparation appropriés de l’eau traitée acheminée par canalisation.4
AQUA fournit des modules et les matériaux complémentaires coordonnés. Le volume de stockage des modules ne garantit ni les performances du traitement de l’eau, ni son aptitude à la consommation, ni la conception des dispositifs de protection contre les interconnexions.
Caractéristiques contrôlées des modules
Utilisez le tableau ci-dessous pour comparer les données produit AQUA actuelles, puis demandez les documents correspondant au modèle et à la configuration à examiner pour votre projet. Le volume de stockage, la masse et les données de résistance verticale à court terme peuvent servir à la préparation de l’approvisionnement ; la vérification structurelle de l’ensemble du système relève d’une décision de conception distincte.
| Prescription | ARW-8053 | ARW-8025 | ARW-6841 |
|---|---|---|---|
| Dimensions nominales | 800 × 490 × 530 mm(31,50 × 19,29 × 20.87 in) | 800 × 490 × 250 mm(31,50 × 19,29 × 9.84 in) | 680 × 410 × 450 mm(26,77 × 16,14 × 17.72 in) |
| Taux de vide | Env. 95 % | 94% | Env. 95 % |
| Volume de stockage utile nominal | Env. 197 L | Env. 92 L | Env. 119,2 L |
| Poids standard du jeu de panneaux, hors connecteurs | 11,932 kg | Env. 7,9 kg | 8,028 kg |
| Options de résistance verticale | 22 / 30 t/m² | 38 / 50 t/m² | 22 / 28 t/m² |
| Composition standard des panneaux | 4 grands + 6 petits/intérieurs | 2 grands + 2 latéraux + 6 centraux | 4 grands + 6 petits/intérieurs |
| Hauteur de la première rangée | 530 mm | 250 mm | 450 mm |
| Ajout par rangée supplémentaire | 510 mm | 230 mm | Dépend de l’implantation du projet |
| Matériau standard | PP 100 % recyclé | PP 100 % recyclé | PP 100 % recyclé |
| Couleur standard | Noir | Noir | Noir |
| Formulation des preuves relatives aux charges de circulation | Configuration testée selon HS-20 | Utiliser la formulation du rapport et de la configuration approuvés | Configuration testée selon HS-20 disponible |
Quatre niveaux de preuves structurelles
- 1 · Identification du produitModèle, matériau, dimensions, nomenclature standard et volume de stockage nominal par unité.
- 2 · Données de l’unitéMasse et option de résistance verticale, avec les informations applicables sur l’éprouvette, la direction, la méthode d’essai et le périmètre du rapport.
- 3 · Configuration testéePreuves associées au modèle, à la composition, au cas de charge et à la configuration indiqués, par exemple la formulation HS-20 étayée.
- 4 · Conception du système installéFluage à long terme, effets cycliques, hauteur de recouvrement, chaussée, sol, eaux souterraines, remblai, tassement, installation et coefficients de sécurité du projet.
Données de raccordement et d’implantation
- Diamètre extérieur, matériau et position de la conduite d’alimentation, niveau du radier, nombre d’entrées et d’exutoires, exigences éventuelles concernant les brides ou les couvercles.
- Ne déduisez pas les dimensions d’une ouverture réalisable sur site à partir de la taille totale du panneau. La dimension maximale admissible pour le raccordement d’une canalisation n’est pas précisée dans la fiche produit actuelle et doit être vérifiée avant de choisir le panneau et le détail de raccordement.
- Précisez l’orientation des modules, le nombre de rangées, l’orientation des connecteurs, les panneaux de rive, l’accès pour l’inspection et les traversées avant l’émission de la liste de colisage.
- Pour les empilements de hauteur variable, incluez le plan structurel et la méthode de raccordement dans l’étude du projet, sans supposer que la somme des hauteurs vaut approbation pour le projet.
Demandez les documents propres au modèle et les dossiers de conformité pour l’étude d’ingénierie en cours de votre projet.
Demander les justificatifs propres au modèleÉléments de prix et planification de la production
Le prix du module dépend du modèle, de l’option de résistance, de la configuration, du nombre de panneaux, des connecteurs, des matériaux complémentaires, de la quantité commandée, du conditionnement et de la destination. Pour établir un devis valable, il faut également connaître les charges du projet et la fonction du système, car le prix le plus bas du module peut entraîner des résultats moins favorables pour le conteneur, la fouille ou le stockage.
Facteurs de coût et de délai
| Facteur | Éléments concernés | Informations à transmettre |
|---|---|---|
| Modèle et option de résistance | Composition des panneaux, masse, stockage nominal et dossier justificatif correspondant | Modèle ARW présélectionné ou contraintes du site pour une recommandation |
| Volume de stockage requis | Nombre d’unités, dimensions du réseau, plan de conditionnement et quantités d’accessoires | Objectif de stockage hydraulique et marge déjà prévue, le cas échéant |
| Géométrie du bassin | Nombre de rangées, orientation des modules, panneaux latéraux et détails de raccordement | Emprise au sol maximale, profondeur, hauteur de recouvrement et plan des obstacles |
| Fonction du système | Géotextile, membrane d’étanchéité, raccordement, régulation du débit et exigences de qualité de l’eau | Régulation, infiltration, récupération ou fonction combinée |
| Accès et prétraitement | Pièges à sédiments, regards, canalisations, dispositifs d’inspection et de nettoyage | Principe d’exploitation et partie responsable de la maintenance |
| Logistique d’exportation | Palettes, caisses ou sacs d’accessoires, choix du conteneur et groupage | Destination, mode d’expédition souhaité et date requise |
Planification approximative d’un conteneur complet
| Modèle | 20GP | 40GP | 40HQ | Note de planification |
|---|---|---|---|---|
| ARW-8025 | Environ 860 jeux | Environ 1 800 jeux | Environ 2 050 jeux | La quantité définitive dépend de la configuration des panneaux et du plan de conditionnement. |
| ARW-8053 | Environ 520 jeux | Environ 1 050 jeux | Environ 1 200 jeux | Série mise en avant en priorité ; confirmer les accessoires et la composition de la commande. |
| ARW-6841 | Estimation : 730 jeux | Estimation : 1 470 jeux | Estimation : 1 680 jeux | L’estimation repose sur le rapport des volumes des panneaux à plat ; le chargement définitif nécessite un plan de conditionnement. |
Fiche décisionnelle commerciale bronze
Aucun pourcentage universel d’économie à l’installation ni aucune période de retour sur investissement ne sont avancés pour ce produit. Les travaux de terrassement, la membrane d’étanchéité, l’accès, le prétraitement, la main-d’œuvre de pose et le transport peuvent peser davantage que le prix bas d’un module ; comparez donc l’ensemble du périmètre du projet plutôt qu’un seul article.
Données de production confirmées par le responsable
La capacité de production courante de la gamme principale de modules alvéolaires moulés est d’environ 1 000 m³ par jour, pour un volume annuel d’exportation d’environ 300 000 m³. La production d’une quantité de modules principaux équivalente à un conteneur 40HQ prend environ 2–3 jours et peut aller jusqu’à environ 7 jours, hors préparation des matières premières.
Ces chiffres décrivent la production, pas le délai de livraison. La planification réelle dépend du modèle, de la préparation des matières, de la composition de la commande et de la saison ; le conditionnement, l’inspection, la réservation du conteneur, le transport et la destination suivent leur propre calendrier confirmé.
Inspection des lots et documents de commande disponibles
Notre procédure pour les produits moulés relie le modèle commandé et la classe de résistance aux contrôles des lots, à la vérification du conditionnement et au contrôle du chargement. L’objectif est que l’expédition corresponde à la configuration convenue et soit accompagnée des documents prévus pour la commande.
[SYS.01]
Vérification de la configuration
La commande est vérifiée au regard du modèle, de la composition des panneaux, de l’option de résistance, de la couleur, de la quantité et des exigences concernant les connecteurs et les accessoires.
Échantillonnage des lots
Le responsable a confirmé un échantillonnage d’environ 2 % des lots de produits moulés, portant sur les dimensions, la couleur, l’aspect et la compression.
Essais de compression
La machine d’essai de compression de l’usine sert au contrôle interne des lots et permet les modalités convenues de présence aux essais ou de vidéo.
Vérification du conditionnement
Les corps des modules, les panneaux latéraux, les clips, les couvercles de bride et les petits accessoires sont vérifiés par rapport à la liste de colisage avant le chargement.
Contrôle du chargement
L’aspect des produits, certaines dimensions, le conditionnement, l’arrimage dans le conteneur, le scellement et le compte rendu photographique peuvent faire partie de la supervision du chargement convenue.
[DOC.REF]
Documents à préciser avec la commande
- Fiche technique actuelle du modèle et dossier de configuration approuvé
- Dossiers d’inspection ou d’essais des lots, dans le périmètre convenu
- Rapports d’essais produit de certains tiers, le cas échéant pour le modèle ou la commande
- Certificats d’entreprise applicables, demandés pour l’évaluation du fournisseur
- Liste de colisage et photos ou rapport de chargement, selon accord
[AUDIT.REF]
Options de présence aux essais et d’audit
- Essais en usine en présence d’un témoin, sur rendez-vous préalable
- Vidéo de l’essai sur l’échantillon et selon la méthode convenus
- Audit de l’usine par le client ou un tiers, sur rendez-vous
- Inspection de l’usine à distance par vidéo
- Supervision du chargement pendant un ou deux jours, selon le calendrier
Des données du projet à l’expédition
AQUA regroupe la sélection des produits, l’inspection des lots, le conditionnement pour l’exportation, la supervision du chargement et les échanges techniques au sein d’un processus d’approvisionnement unique. Le concepteur, l’autorité et l’installateur désignés conservent la responsabilité des décisions propres au projet en matière d’hydraulique, de structure, d’autorisations et de construction.
01
Transmettez le descriptif du projet.
Transmettez la fonction de stockage, le volume, l’emprise au sol, la profondeur, la hauteur de recouvrement, les conditions de circulation, le contexte du terrain, les canalisations, les exigences d’accès, la destination et le calendrier.
02
Évaluez la compatibilité des modules.
Nous comparons les modèles ARW-8053, ARW-8025 et ARW-6841 selon le volume unitaire, la hauteur, l’option de résistance et l’efficacité du conditionnement.
03
Définissez le périmètre de la fourniture.
Confirmez les modules, les panneaux latéraux, les connecteurs, les couvercles de bride, le géotextile, la géomembrane et les autres matériaux complémentaires commandés.
04
Confirmez le périmètre des justificatifs.
Précisez les fiches techniques, les rapports d’essais disponibles, les modalités de présence aux essais, les besoins d’inspection et les copies de certificats requises avant validation.
05
Émission du devis et du calendrier.
L’offre écrite fixe la configuration retenue, la quantité, la base de conditionnement et le plan de production propre à la commande.
06
Produisez et inspectez.
Les principaux produits moulés suivent la procédure de production convenue et l’échantillonnage d’environ 2 % des lots.
07
Conditionnez, chargez et établissez le rapport.
Les panneaux palettisés et les accessoires emballés séparément sont vérifiés par rapport à la commande avant l’arrimage et le scellement du conteneur.
Accès au système et données de maintenance
Un système alvéolaire de stockage n’assure pas à lui seul le traitement de la qualité de l’eau, et il est plus difficile d’intervenir sur un réseau de modules enterrés si les sédiments et l’accès sont négligés. Intégrez le prétraitement, l’inspection et le nettoyage à la conception du système, tant que la trame des modules et les canalisations peuvent encore être modifiées.
Élément de maintenance
Décision à prendre avant le devis ou la validation de l’implantation
Pourquoi c’est important
01 Prétraitement en amont
Décision à prendre avant le devis ou la validation de l’implantation
Définissez le regard de collecte, le piège à sédiments, le filtre ou tout autre dispositif de contrôle des sédiments, ainsi que son concepteur responsable.
Pourquoi c’est important
Réduit la quantité de matières solides entrant dans le réseau de stockage enterré.
02 Accès aux entrées et aux exutoires
Décision à prendre avant le devis ou la validation définitive du plan
Repérez les regards accessibles et les points d’inspection des canalisations.
Pourquoi est-ce important ?
Permet d’inspecter les obstructions, les sédiments et les composants de régulation du débit.
03 Parcours d’inspection du réseau
Décision à prendre avant le devis ou la validation définitive du plan
Repérez les colonnes d’accès et les points d’inspection, et définissez une méthode d’intervention sûre.
Pourquoi est-ce important ?
Évite que l’implantation des modules ne bloque le parcours d’inspection prévu.
04 Méthode de nettoyage
Décision à prendre avant le devis ou la validation définitive du plan
Convenez de la méthode d’évacuation des sédiments captés et de la destination des eaux de lavage ou des matières retirées.
Pourquoi est-ce important ?
Évite de prévoir des accès qui ne permettent pas l’utilisation des équipements de maintenance.
05 Déclencheurs d’inspection
Décision à prendre avant le devis ou la validation définitive du plan
Définissez la fréquence et les seuils de déclenchement à partir du plan de maintenance du site.
Pourquoi est-ce important ?
Attribue la maintenance à un responsable, au lieu de la laisser au stade de supposition.
06 Partie responsable
Décision à prendre avant le devis ou la validation définitive du plan
Nommez le responsable ou l’exploitant, le prestataire de services et les exigences de tenue des dossiers.
Pourquoi est-ce important ?
Maintient les inspections, le nettoyage et les actions correctives après la remise du dossier.
Note de référence
susDrain indique que les systèmes alvéolaires peuvent être difficiles à surveiller et à entretenir, et cite les pièges à sédiments, les regards, les canalisations et les dispositifs de prétraitement comme points d’inspection. Servez-vous de ces données pratiques pour concevoir le réseau de drainage périphérique, plutôt que de présenter le réseau de modules comme ne nécessitant aucun entretien.
Obtenir un devis immédiat →Capacité de l’usine et assistance à l’exportation
Notre activité principale de moulage de pièces est soutenue par 30 presses à injection et une production en deux équipes sur 24 heures. L’usine a été créée en 2009 et l’entreprise possède environ 15 ans d’expérience à l’export, au service de projets au Moyen-Orient, en Europe et dans les Amériques.
30
presses à injection
2 équipes
fonctionnement sur 24 heures
~1 000 m³/jour
capacité de production courante des modules principaux
~300 000 m³/an
volume annuel d’exportation
La capacité et les délais concernent la gamme principale de modules moulés de gestion des eaux pluviales et restent soumis au modèle, à la préparation des matières premières, à la composition de la commande et à la planification en haute saison. Les géotextiles, géomembranes et produits EPDM complémentaires sont coordonnés par le processus d’approvisionnement d’AQUA ; ils ne sont pas présentés comme issus de la même ligne de moulage par injection.
Galerie de photos des produits et de leur installation
Ces images fournies par des clients montrent la forme des modules, leur géométrie une fois empilés et le contexte d’installation observable. Les légendes s’en tiennent aux éléments visibles et ne mentionnent aucun client, lieu, date, modèle, nombre de machines ni résultat de performance après installation qui n’ait été vérifié.

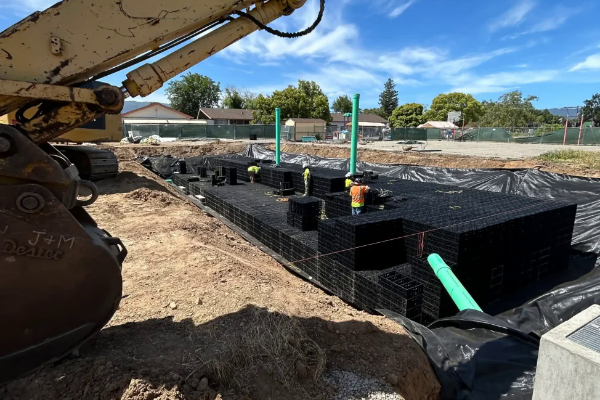

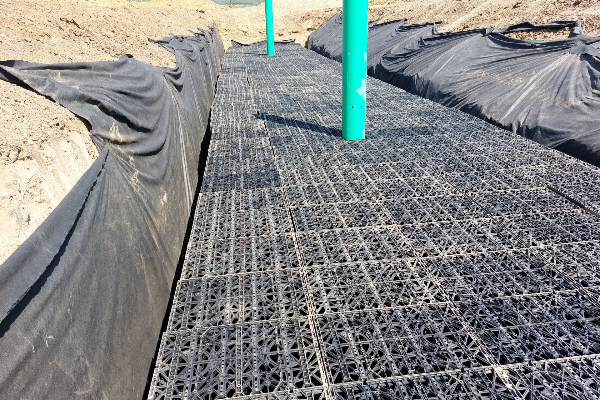

FIG. 01

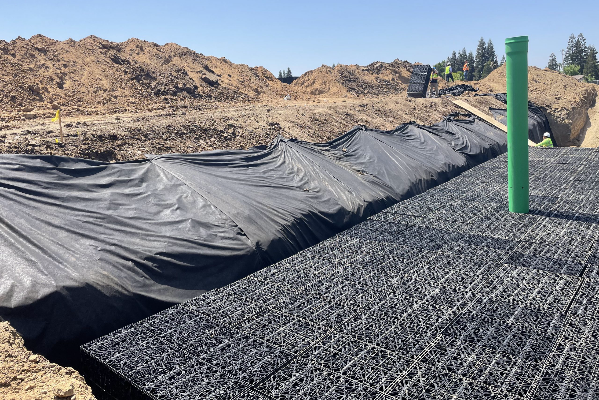

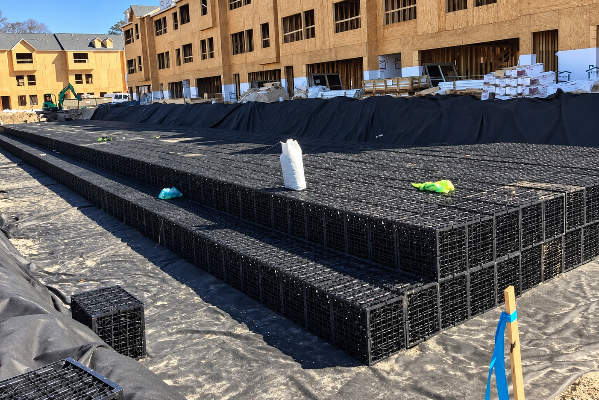

FIG. 02

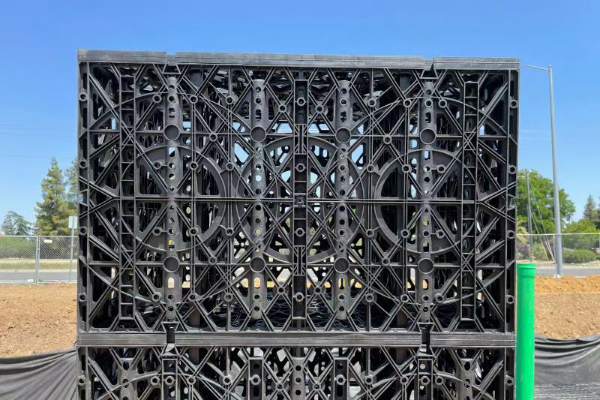

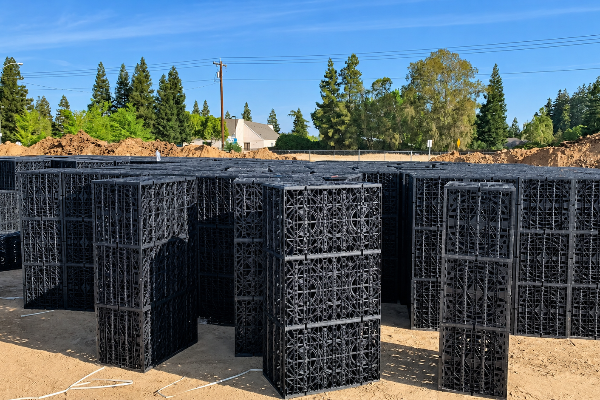

FIG. 03

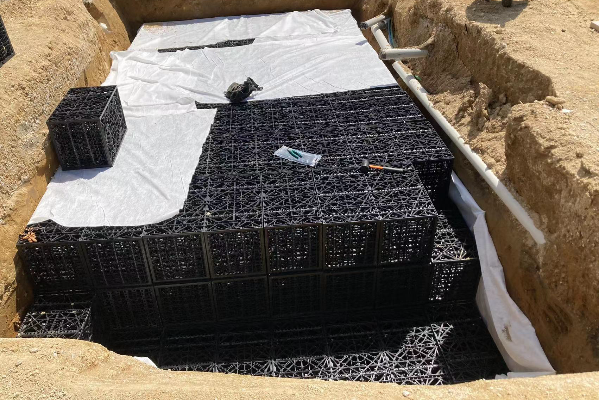

FIG. 04
Limites de sélection et limites de conception
Un système modulaire de régulation du débit est le plus économique lorsque le format du produit, le terrain environnant, les exigences hydrauliques et le plan de maintenance sont conçus comme un ensemble. Le tableau indique les conditions qui nécessitent une décision supplémentaire avant de valider la commande de modules.
- Le module alvéolaire le moins cher n’est pas toujours le meilleur choix pour le projet.
- La résistance d’un module ne correspond pas nécessairement à la capacité de l’ouvrage installé.
- La capacité de stockage ne répond pas toujours aux exigences de qualité de l’eau ou d’autorisation.
Règle d’examen des projets Aqua
01. Zone circulée sans examen structurel de l’ensemble du système
Pourquoi les données du module ne suffisent pas
Les données sur la résistance à court terme du module et sur la configuration HS-20 ne couvrent pas toutes les conditions de recouvrement, de chaussée, de sol, d’eaux souterraines, de remblai, de sollicitations cycliques, de fluage ou de tassement.
Mesure à prendre pour le projet
Faites réaliser un contrôle structurel propre au projet et faites approuver le modèle exact, la configuration et la structure de l’installation.
02. Infiltration envisagée sans données sur le terrain
Pourquoi les données du module ne suffisent pas
Un module alvéolaire d’infiltration ne permet pas de déterminer la vitesse de percolation, la distance par rapport à la nappe phréatique, le risque de pollution, les distances de recul ni l’applicabilité de la réglementation.
Réponse à apporter au projet
Réalisez une étude complète du site, des essais d’infiltration et une revue par l’autorité compétente ; optez pour la régulation du débit si l’infiltration n’est pas adaptée.
03. Récupération envisagée sans plan d’utilisation finale
Pourquoi les données du module ne suffisent pas
La capacité de stockage ne garantit ni la qualité de l’eau, ni son traitement, ni son aptitude à la consommation, ni un raccordement sûr aux canalisations du bâtiment.
Réponse à apporter au projet
Définissez l’utilisation finale, les analyses, le traitement, le trop-plein, la maintenance et la protection contre les interconnexions avec des spécialistes qualifiés.
04. Aucun prétraitement ni accès pour la maintenance
Pourquoi les données du module ne suffisent pas
L’ensemble de modules assure le stockage, mais pas le traitement intrinsèque des sédiments ; de plus, il peut être difficile de surveiller ou de nettoyer un ouvrage de stockage enterré.
Réponse à apporter au projet
Prévoyez des dispositifs de rétention des sédiments en amont, des regards accessibles, des points d’inspection, des moyens de nettoyage et un responsable désigné.
05. AQUA est censée prendre en charge l’installation clé en main
Pourquoi les données du module ne suffisent pas
Un devis de fourniture de produits ne constitue ni une mission de conception hydraulique, ni une approbation du projet, ni un contrat de travaux.
Réponse à apporter au projet
Faites appel à AQUA pour les produits, les matériaux complémentaires, la documentation et l’assistance technique organisée ; désignez séparément le concepteur responsable et l’installateur.
06. Ouverture exacte pour une conduite demandée sans examen du panneau
Pourquoi les données du module ne suffisent pas
Les dimensions totales du panneau ne définissent pas une découpe sûre ni le renforcement nécessaire.
Réponse à apporter au projet
Avant toute découpe, soumettez le diamètre et la position de la conduite ainsi que le principe de raccordement pour un examen propre au modèle.
Règle pratique de validation
Ne validez pas une commande de modules parce qu’un chiffre semble favorable. Validez-la lorsque le modèle, la configuration, le périmètre des justificatifs, les données relatives au terrain et aux charges, les exigences hydrauliques, le plan d’accès, les détails de raccordement, la liste de colisage et la matrice des responsabilités du projet sont cohérents.
Outils de planification des systèmes enterrés de gestion des eaux pluviales
Estimateur du nombre de modules
Calculez le nombre précis de modules de stockage alvéolaires nécessaires à partir du volume requis pour le bassin versant et des dimensions de la fouille.
Comparaison de trois modèles
Comparez les capacités portantes, les taux de vide et les dimensions structurelles pour choisir le module le mieux adapté aux conditions de circulation de votre projet.
Planificateur de chargement en conteneur
Optimisez la logistique de transport international en prévoyant avec précision le taux de remplissage d’un conteneur 40HQ et la disposition des palettes en vrac.
Préparez votre demande de devis pour les modules
Transmettez suffisamment de détails sur le projet pour permettre l’examen du modèle et de la fourniture. Préparez votre demande à l’aide de l’estimateur du nombre de modules, de la comparaison de trois modèles et du planificateur de chargement en conteneur. AQUA s’appuiera sur ces informations pour comparer la gamme ARW, définir le périmètre des matériaux complémentaires et des documents, puis préparer un devis et un plan de production adaptés à la commande.
Envoyer les données du projet
Les noms des clients, des distributeurs et des projets restent confidentiels, sauf autorisation expresse de publication.
Liste de contrôle pour préparer une demande de devis
- 01Usage prévu : rétention, infiltration ou récupération
- 02Volume de stockage requis
- 03Emprise au sol maximale et profondeur disponible
- 04Hauteur de recouvrement et conditions de circulation en surface
- 05Contexte du sol, des eaux souterraines et de la nappe phréatique
- 06Positions de l’entrée, de l’exutoire et des conduites
- 07Prétraitement et accès pour la maintenance
- 08Préférence de modèle ou d’option de résistance
- 09Quantité et matériaux complémentaires
- 10Destination et calendrier souhaité
FAQ : modules de gestion des eaux pluviales à structure alvéolaire ultra-légère (SAUL)
Quelle est la différence entre les modules de régulation du débit et les modules d’infiltration ?
Choisissez la régulation du débit lorsque le schéma de drainage approuvé doit stocker le ruissellement derrière une membrane d’étanchéité imperméable et le rejeter par un exutoire régulé. Choisissez l’infiltration lorsque le système approuvé peut évacuer l’eau à travers une interface perméable vers un terrain adapté.
Combien de modules alvéolaires de stockage temporaire faut-il pour un projet ?
Commencez par le volume de stockage requis selon la conception, puis adaptez-le au volume de stockage nominal utilisable du module choisi et à la configuration approuvée. Les volumes AQUA sont d’environ 197 L pour ARW-8053, 92 L pour ARW-8025 et 119,2 L pour ARW-6841, mais le calcul seul ne suffit pas à déterminer la quantité à commander.
Avant de valider la nomenclature finale, le concepteur du projet doit tenir compte de la géométrie approuvée, des zones de raccordement, de l’accès pour inspection, de la marge hydraulique, de l’enveloppe ou de la membrane d’étanchéité, ainsi que de tout volume occupé par les composants internes ou périphériques.
Pourquoi le taux de vide est-il important ?
Le taux de vide indique quelle part du volume extérieur du module est disponible pour le stockage de l’eau. La gamme actuelle offre un taux de vide de 94 % à environ 95 %, mais le volume final du système dépend également de la géométrie du modèle, de la configuration approuvée et des composants raccordés.
Les modules AQUA peuvent-ils être installés sous des zones circulées ?
Une installation sous une zone circulée nécessite un système complet approuvé par un ingénieur. ARW-8053 et ARW-6841 disposent de formulations justificatives HS-20 propres au modèle et à la configuration, mais HS-20 ne constitue pas une affirmation générale de conformité HS-25 ou HL-93, et les options actuelles de résistance verticale de 22–50 t/m² ne correspondent pas automatiquement aux charges admissibles après installation.
Quel matériau et quelle couleur sont proposés en standard ?
Le modèle standard est en polypropylène 100 % recyclé, de couleur noire. Les formulations propres à un projet doivent être examinées dans le cadre du devis.
Quelles hauteurs d’empilement sont disponibles ?
ARW-8025 commence à 250 mm et gagne 230 mm par niveau supplémentaire, pour des hauteurs types de 250, 480, 710 et 940 mm. ARW-8053 commence à 530 mm et gagne 510 mm, avec des hauteurs possibles de 530, 1040 et 1550 mm.
Parmi les configurations mixtes, on trouve 760 mm avec un ARW-8025 et un ARW-8053, 990 mm avec deux modules ARW-8025 et un ARW-8053, et 1270 mm avec un ARW-8025 et deux modules ARW-8053. Chaque configuration de hauteurs mixtes nécessite toujours un agencement structurel et un détail de raccordement approuvés.
Quelles données du projet sont nécessaires pour établir un devis ?
Indiquez les exigences d’utilisation et le volume de stockage, l’emprise au sol maximale et la profondeur, le recouvrement, les conditions de circulation, le contexte du sol et des eaux souterraines, les détails de l’entrée et de l’exutoire, le principe d’accès et de maintenance, le module souhaité, la quantité, la destination et la date souhaitée. Un plan ou une coupe permet de comparer les options de premier niveau de 250, 450 et 530 mm.
Comment les lots de pièces moulées sont-ils contrôlés ?
Le processus confirmé par le responsable prévoit le prélèvement d’environ 2 % des lots de produits moulés afin de contrôler les dimensions, la couleur, l’aspect et la résistance à la compression. Des essais en présence d’un témoin à l’usine ou une vidéo d’essai convenue peuvent être organisés ; les rapports de tiers restent des documents distincts propres au modèle et à la commande.
Quel est le délai de production pour une quantité correspondant à un 40HQ ?
La production de modules principaux correspondant à un 40HQ prend environ 2–3 jours et peut nécessiter jusqu’à environ 7 jours, hors préparation des matières premières. Il s’agit d’un délai de production et non de livraison ; le modèle, la composition de la commande, la saison, l’inspection, l’emballage, la réservation du transport et la destination influent sur le calendrier final.
AQUA installe-t-elle l’ensemble du système de gestion des eaux pluviales ?
AQUA fournit les produits, les matériaux complémentaires et les documents associés, et peut proposer, sur accord, des conseils à distance, la supervision du chargement et une assistance technique sur site. Les parties désignées pour le projet sont responsables de la conception hydraulique et structurelle, des autorisations et de tous les travaux d’installation.
L’eau de pluie stockée peut-elle être utilisée comme eau potable ?
Le volume de stockage des modules ne garantit pas que l’eau soit potable. Selon les recommandations du CDC, l’eau de pluie peut contenir des organismes et des substances chimiques ; les usages sensibles nécessitent des analyses, un traitement et une maintenance adaptés, ainsi qu’une séparation de l’eau potable distribuée par canalisation, conformément aux exigences locales.
