Закупать подземные системы аккумулирования ливневого стока проще, когда маршрут воды, требования к аккумулированию, семейство продуктов, интерфейсы материалов и пробелы в документации определены до запроса цены.
Прежде чем выбирать продукт для аккумулирования, определите назначение системы: регулирование стока, инфильтрация или аккумулирование в изолированной геомембраной конструкции с повторным использованием воды. AQUA поставляет продукцию и сопутствующие материалы, а также документацию на продукцию. Согласования, проектирование и монтаж выполняет проектная команда.
Границы предварительного отбора: опубликованный показатель вертикальной прочности при сжатии — лишь одна характеристика продукта, а не подтверждение его пригодности для проекта. Боковые нагрузки, покрытие, транспортные нагрузки, подземные воды, всплытие, температура, деформация, опора, обратная засыпка и детали интерфейсов требуют отдельной проектной проверки.

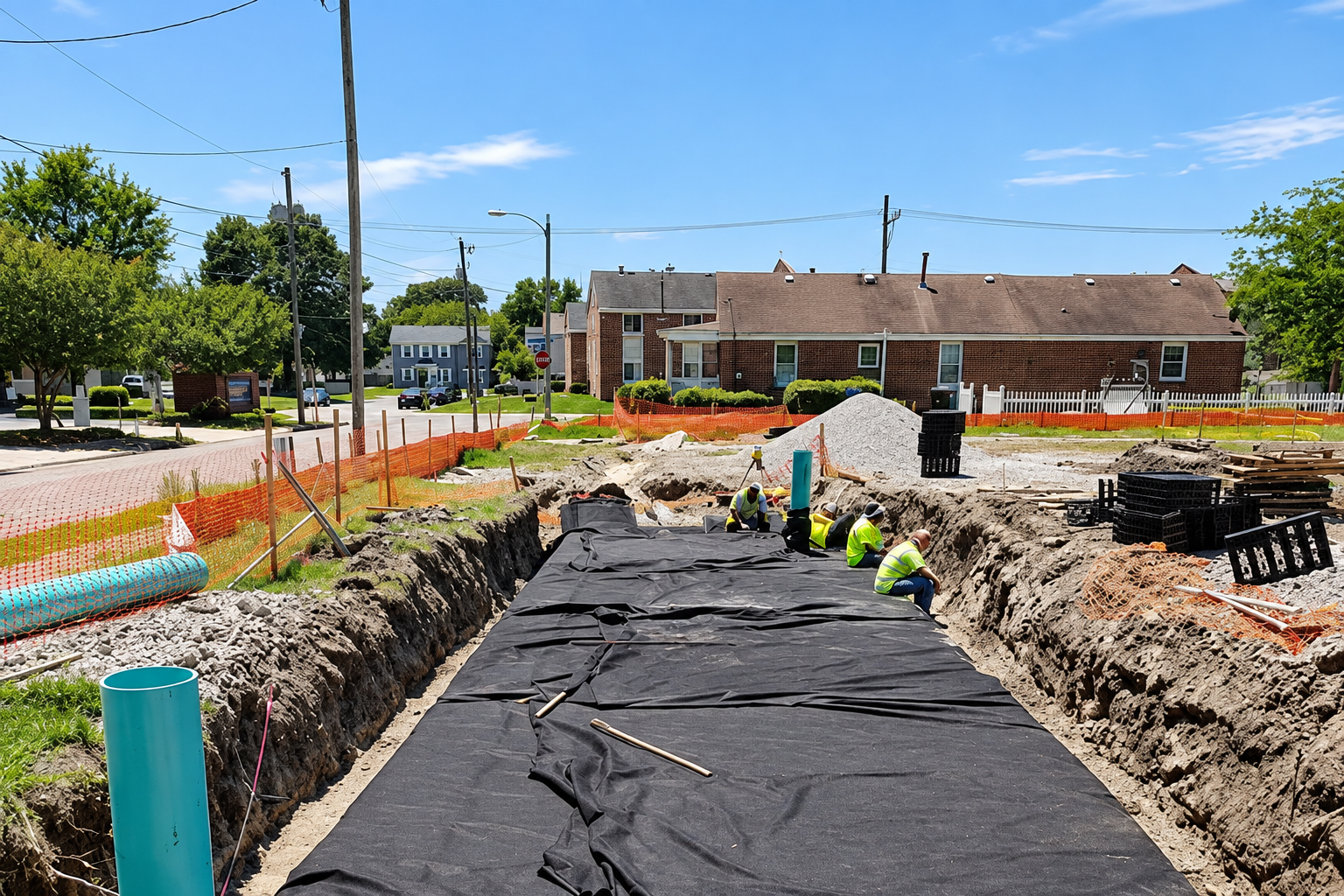

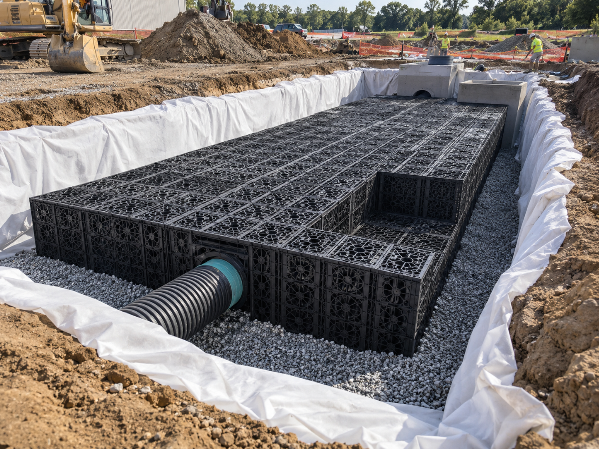

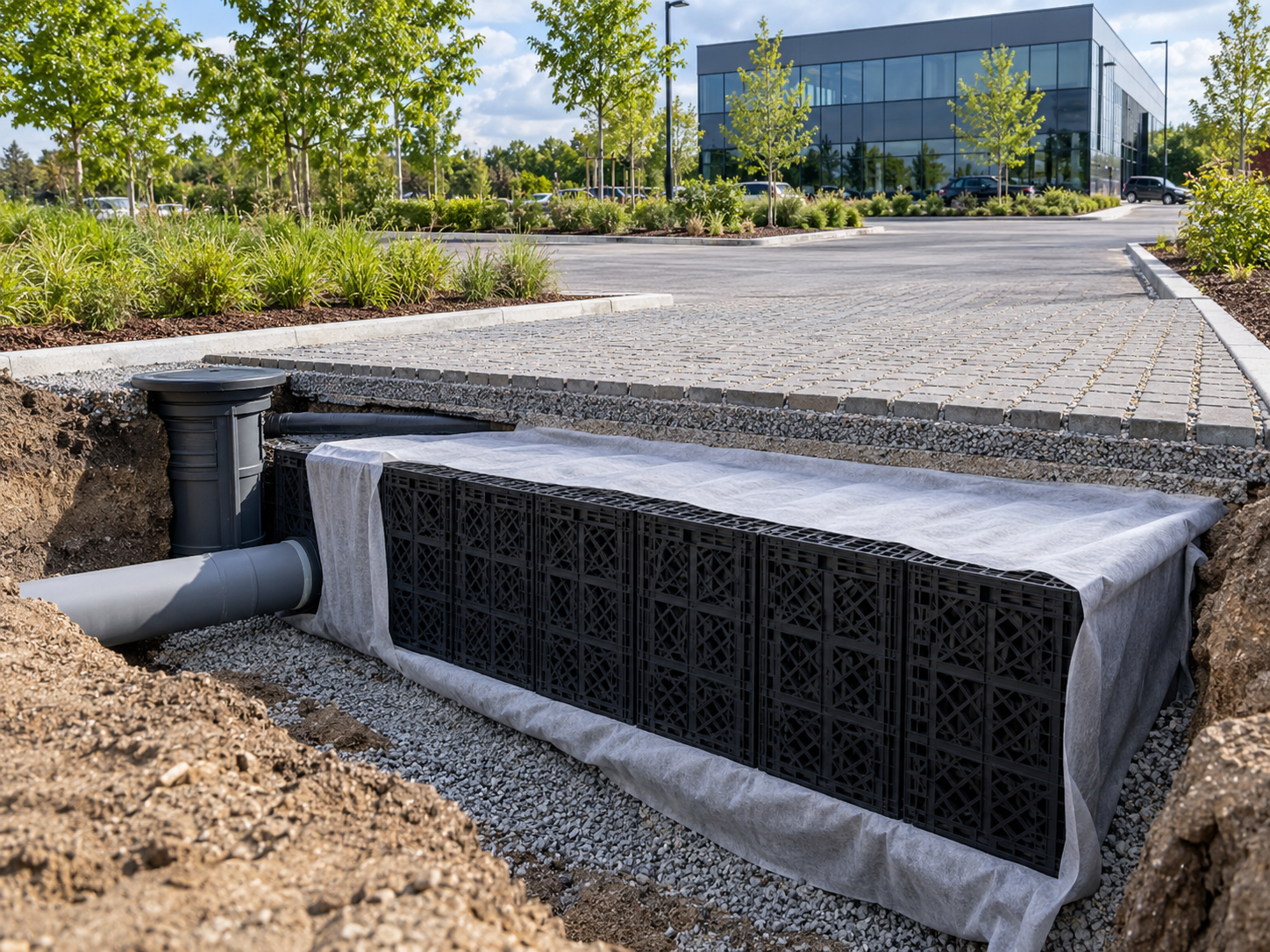

Подземная система регулирования стока аккумулирует поверхностный сток ниже уровня земли и сбрасывает его через заданный выпуск. Не следует считать такую систему регулирования ливневого стока накопительным водоемом без проверки гидравлических условий и требований к обслуживанию.
Источник: подземное регулирование стока, регулирование ливневого стока и аккумулирование воды описывают функции, тогда как поставляемую продукцию ещё необходимо подобрать и сконфигурировать для конкретного заказа.

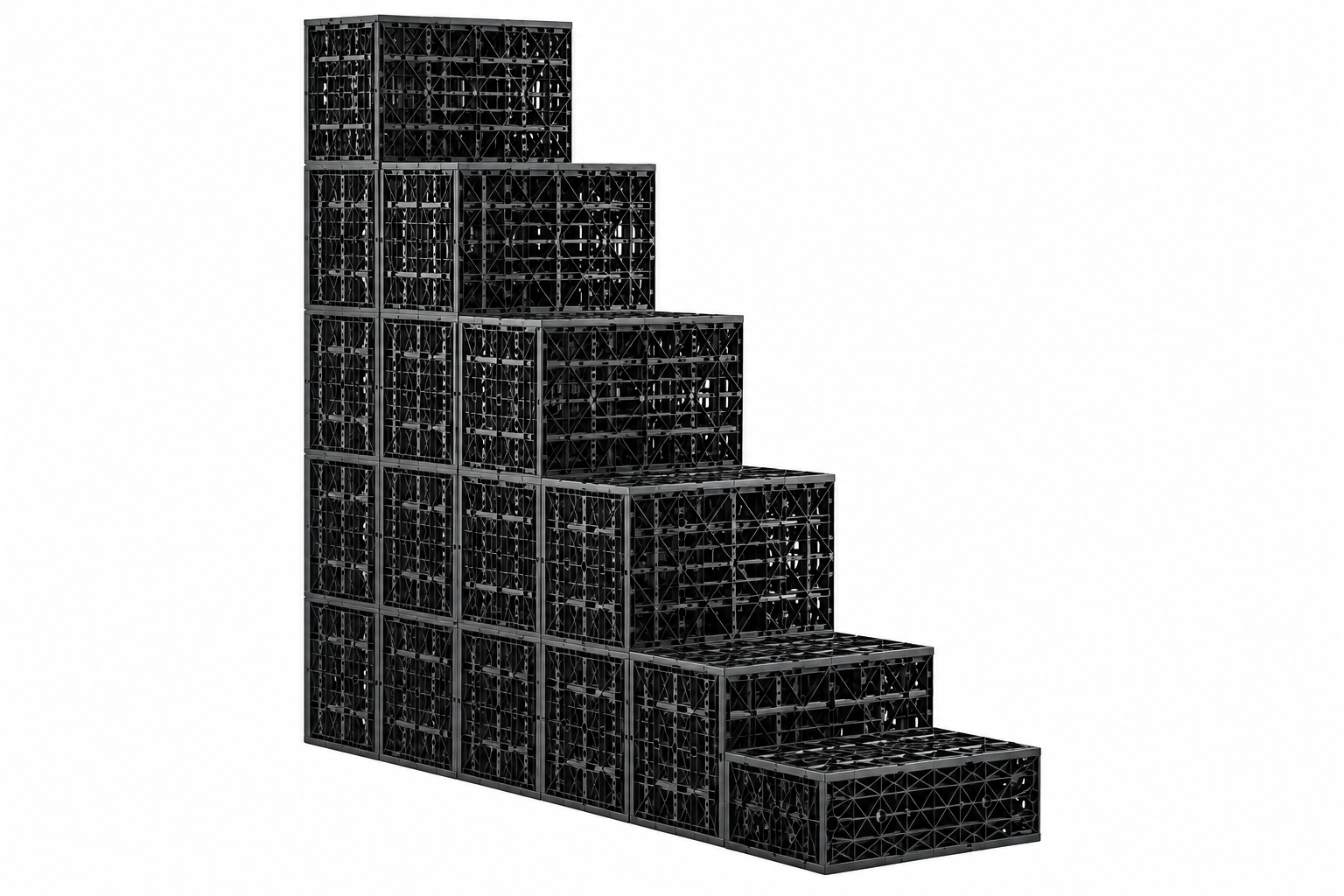

Градация по вертикальной прочности создаёт риск конфигурации, поскольку высота изделия, объём аккумулирования, схема размещения и интерфейсы влияют на состав поставляемой системы. При сравнении AQUA оценивает семейства продуктов с учётом заданной спецификации и фиксирует допущения, нерешённые вопросы, интерфейсы, спецификацию материалов, соответствующую документацию и инструкции по упаковке.

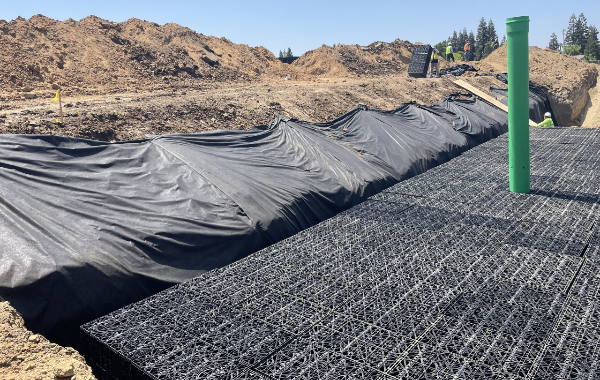

Опубликованный показатель вертикальной прочности не заменяет проверку всей конфигурации. Варианты с резервуарами и модулями не взаимозаменяемы; их преимущества и ограничения зависят от глубины, площади размещения, нагрузок, подземных вод и доступа. Прежде чем окончательно утвердить предварительный список, сверьте его с исходными данными проекта. Для подземных систем аккумулирования в целом Федеральное управление автомобильных дорог США указывает на транспортные нагрузки, предварительную очистку, осмотр и удаление наносов как проектные факторы. Источник
| Серия | Размер изделия | Коэффициент пустотности / полезный объём аккумулирования | Опубликованные данные для подбора |
|---|---|---|---|
| ARW-1050-30 | 1 000 × 500 × 500 мм; дополнительная высота 400 мм | 95 %; 237.5 л стандартная высота / 190 л уменьшенная высота | Подтверждённый владельцем показатель вертикальной прочности 30 т/м²; вторичный полипропилен |
| ARW-1050-40 | 1 000 × 500 × 500 мм; дополнительная высота 400 мм | 95 %; 237.5 л стандартная высота / 190 л уменьшенная высота | Подтверждённый владельцем показатель вертикальной прочности 40 т/м²; вторичный полипропилен |
| ARW-1050-45 | 1 000 × 500 × 500 мм; дополнительная высота 400 мм | 95 %; 237.5 л стандартная высота / 190 л уменьшенная высота | Подтверждённый владельцем показатель вертикальной прочности 45 т/м²; вторичный полипропилен |
| ARW-1050-60 | 1 000 × 500 × 500 мм; дополнительная высота 400 мм | 95 %; 237.5 л стандартная высота / 190 л уменьшенная высота | Подтверждённый владельцем показатель вертикальной прочности 60 т/м²; первичный полипропилен |
| ARW-8053 | 800 × 490 × 530 мм | 95 %; приблизительно 197 л | Опубликованные показатели вертикальной прочности: 22 или 30 т/м² |
| ARW-8025 | 800 × 490 × 250 мм | 94 %; приблизительно 92 л | Опубликованные показатели вертикальной прочности: 38 или 50 т/м² |
| ARW-6841 | 680 × 410 × 450 мм | 95 %; приблизительно 119.2 л | Условия нагрузки необходимо подтвердить для конкретного заказа |
| ARW-SA-85 | 1 000 × 500 × 85 мм | 95 %; 40.375 л | Низкопрофильный вариант; детали соединения зависят от проекта |
| ARW-SA-150 | 1 000 × 500 × 150 мм | 95 %; 71.25 л | Низкопрофильный вариант; детали соединения зависят от проекта |
| ARW-SA-200 | 1 000 × 500 × 200 мм | 95 %; 95 л | Низкопрофильный вариант; детали соединения зависят от проекта |
| ARW-SA-250 | 1 000 × 500 × 250 мм | 95 %; 118.75 л | Низкопрофильный вариант; детали соединения зависят от проекта |
Сравнение цены отдельных изделий может скрыть затраты на выемку грунта, интерфейсы и доступ. Прежде чем считать какой-либо параметр решающим, следует оценить объём аккумулирования, толщину покрытия, состав геомембраны и защитных слоёв, стоимость перевозки и обслуживания.

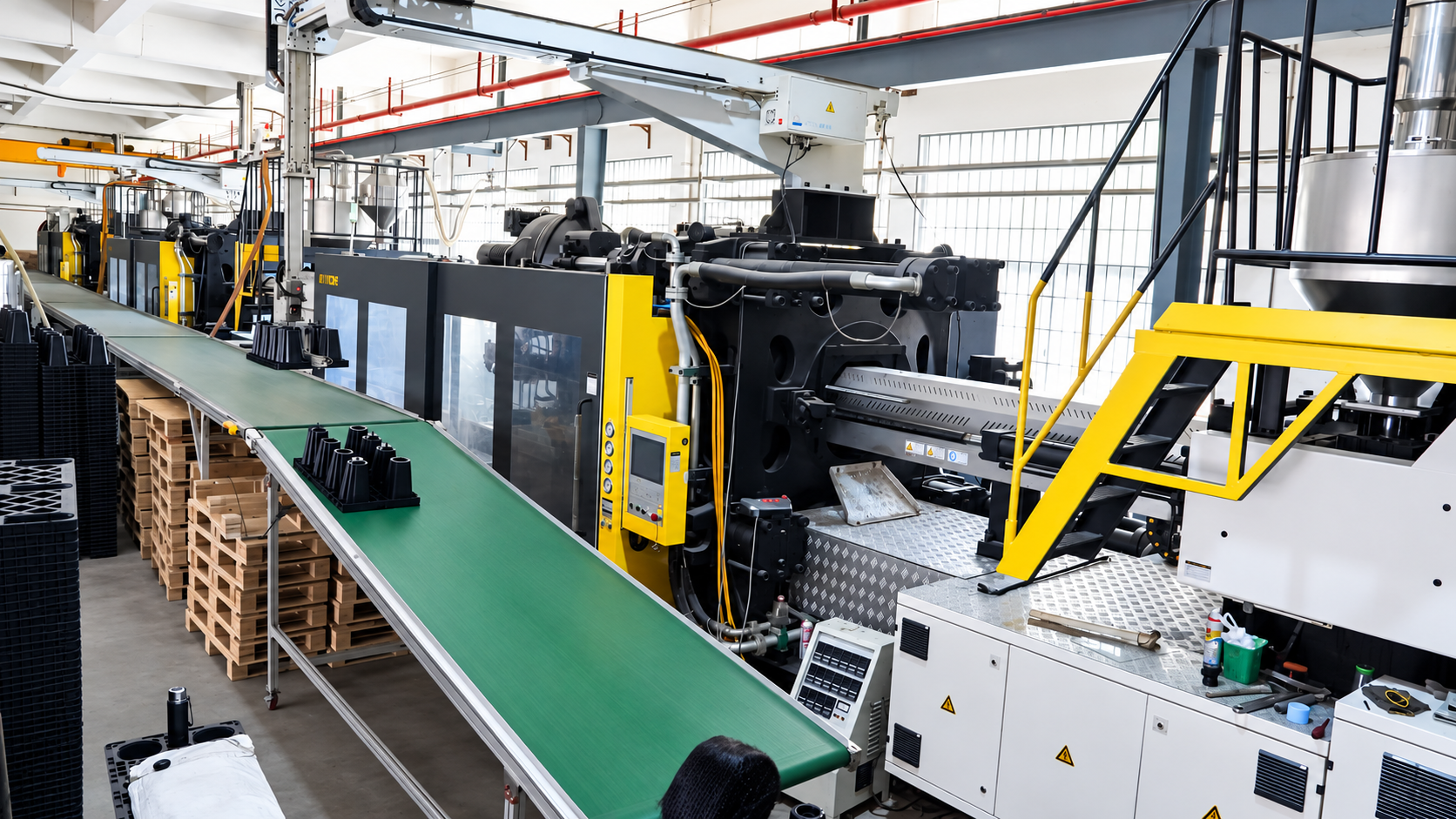

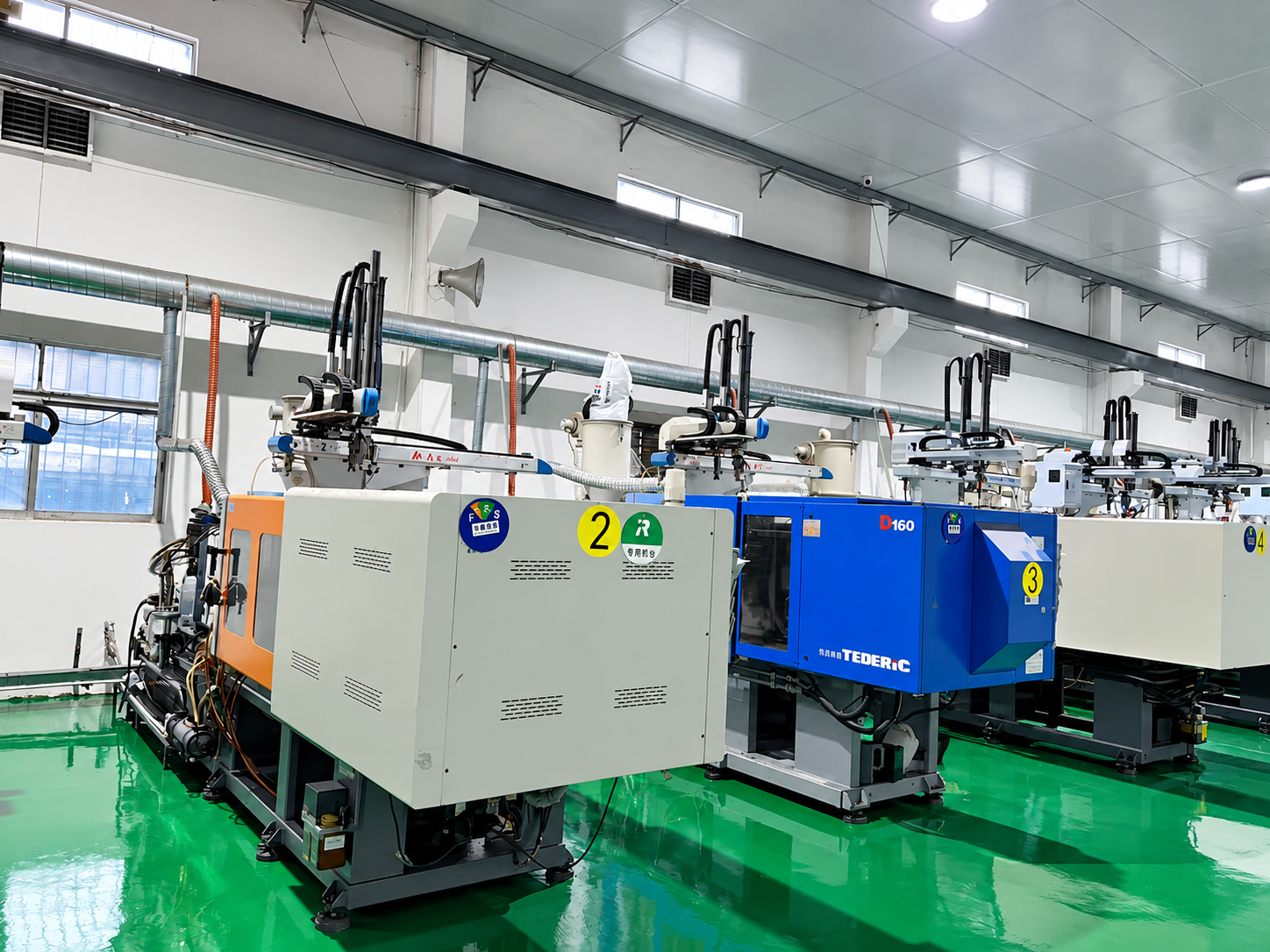

Риск возникает при чрезмерном расширении области применения документации: записи о партии, отчёты об испытаниях представленных образцов и проектные расчётные значения относятся к разным областям. На основном производстве AQUA Rain Water применяются литьё под давлением, контроль партий и внутренние испытания на сжатие.
Геотекстиль и геомембрана — закупаемые сопутствующие материалы, поставку которых координирует AQUA. Они не производятся на линии литья под давлением.
Для каждого заказа тип изделия определяет конструкцию, массу или толщину, применимый стандарт и способ устройства швов.
| Документ / подтверждающие документы | Область применения перед использованием |
|---|---|
| Записи о контроле партии и испытаниях на сжатие | Мы можем предоставить применимые записи по основным литым изделиям с учётом заказанного продукта и области контроля партии. |
| Отчёты независимых лабораторий об испытаниях представленных образцов | Эти отчёты относятся к представленным образцам и не являются общей сертификацией продукции или проектным расчётным значением. |
| Документация на геотекстиль / геомембрану | Мы фиксируем конструкцию и материал заказанного изделия, массу или толщину, стандарт и применимую процедуру подтверждения соответствия. |
| Отгрузочные документы | В зависимости от продукта и заказа могут предоставляться сведения о конфигурации изделия, статусе контроля, упаковке, а также выбранные отчёты об испытаниях продукции независимыми организациями или сертификаты компании. |

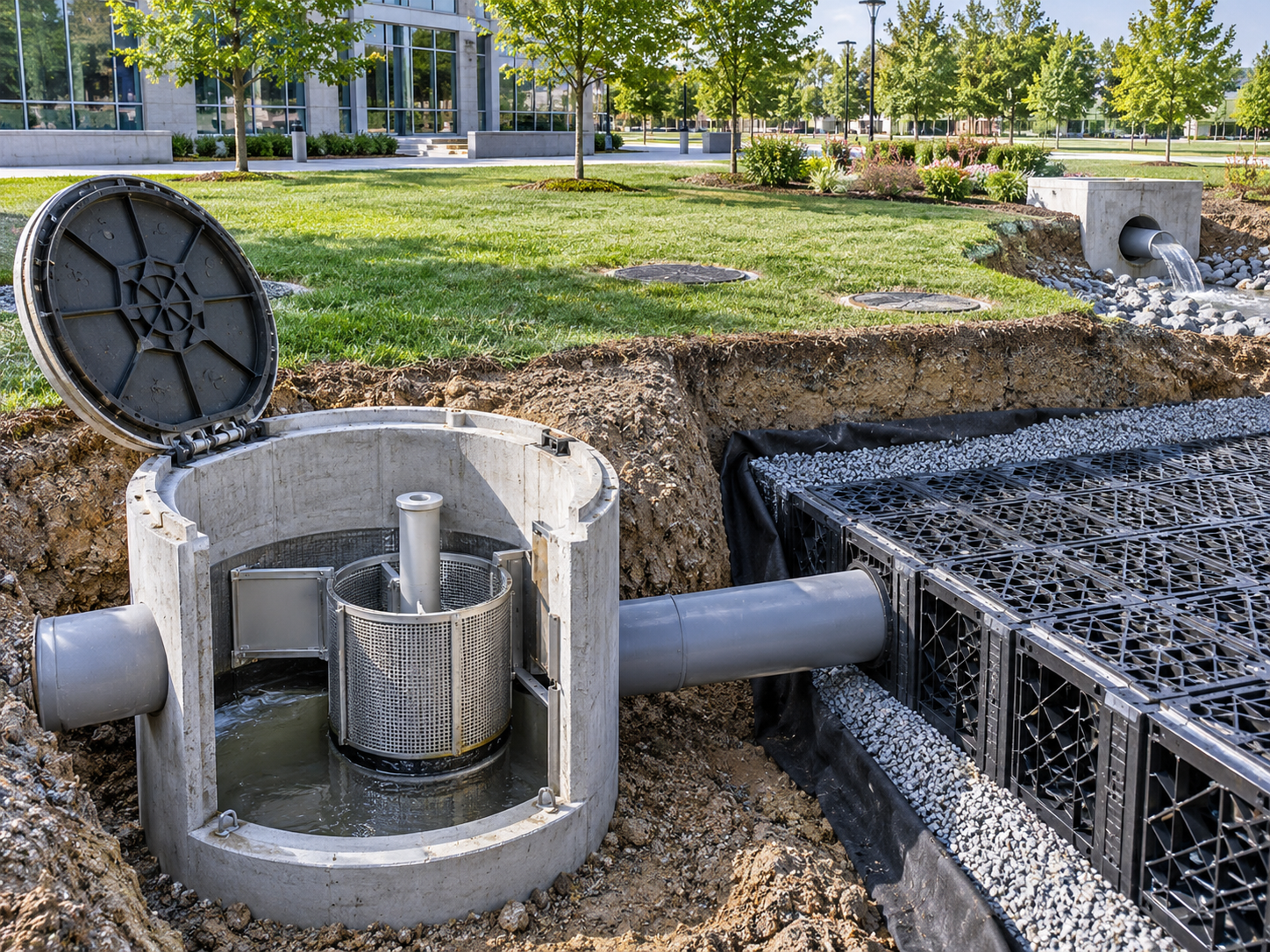

Спецификация материалов для конкретного заказа разграничивает продукцию, которую может поставить AQUA, детали, требующие подтверждения, и работы, выполняемые другими сторонами. Это позволяет не оставлять без ответственного исполнителя вопросы о трубных отверстиях, доступе, предварительной очистке и переливе. В рекомендациях Департамента водоснабжения Филадельфии предварительная очистка, удаление наносов и свободный доступ для обслуживания указаны как параметры, зависящие от условий объекта. Источник
| Группа спецификации материалов | Включено / доступно от AQUA | Для конкретного заказа или от других исполнителей |
|---|---|---|

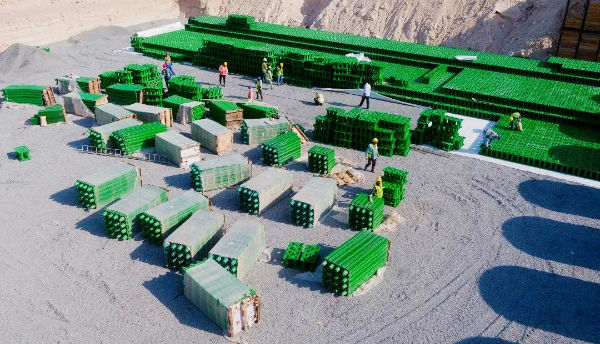

| Литые изделия для аккумулирования | Корпуса резервуаров, боковые панели, крышки, модули или низкопрофильные панели и опоры — согласно заказу. | Серия, высота, класс прочности, компоновка, количество изделий и число соединителей. |
| Соединители и заглушки | Зажимы, замки, крышки фланцев и соответствующие принадлежности. | Компоновка, ярусы, края и требования к закрытию. |
| Впуск, выпуск и доступ | Для серии ARW-1050 доступны боковые впускные элементы DN200–DN315 и варианты увеличенного диаметра для впуска и выпуска DN600–DN800; также доступен верхний смотровой элемент DN800. | Диаметры и отметки труб, детали отверстий, маршрут осмотра и интерфейсы на объекте. |
| Геосинтетические материалы | Инженерный геотекстиль; геомембрана и защитный материал, если предусмотрены проектом. | Конструкция, материал, масса / толщина, стандарт, формат рулонов / панелей и объём работ по устройству швов. |
| Строительные работы | Только поддержка, связанная с продукцией. | Выемка грунта, подготовка постели, обратная засыпка, проектирование водоотведения, очистка, насосы, системы управления и монтаж. |
Воспользуйтесь инженерными инструментами для оценки количества изделий, определения интерфейсов материалов и подготовки проектных спецификаций.
Рассчитайте необходимое количество модулей и площадь размещения исходя из заданного объёма аккумулирования ливневого стока.
Калькулятор количества изделий для аккумулированияСоставьте предварительный перечень материалов и выявите нерешённые вопросы для систем регулирования стока, инфильтрации или повторного использования воды.
Инструмент для определения маршрута материалов и интерфейсовДо запроса цены зафиксируйте все важные условия на объекте, допустимые нагрузки и технические требования.
Контрольный список для запроса цены на подземную системуЭто подземная система аккумулирования, предназначенная для регулирования стока, инфильтрации или аккумулирования в изолированной геомембраной конструкции с повторным использованием воды. Источник. Объём аккумулирования, очистку для улучшения качества воды и инфильтрацию следует рассматривать как отдельные функции проекта.

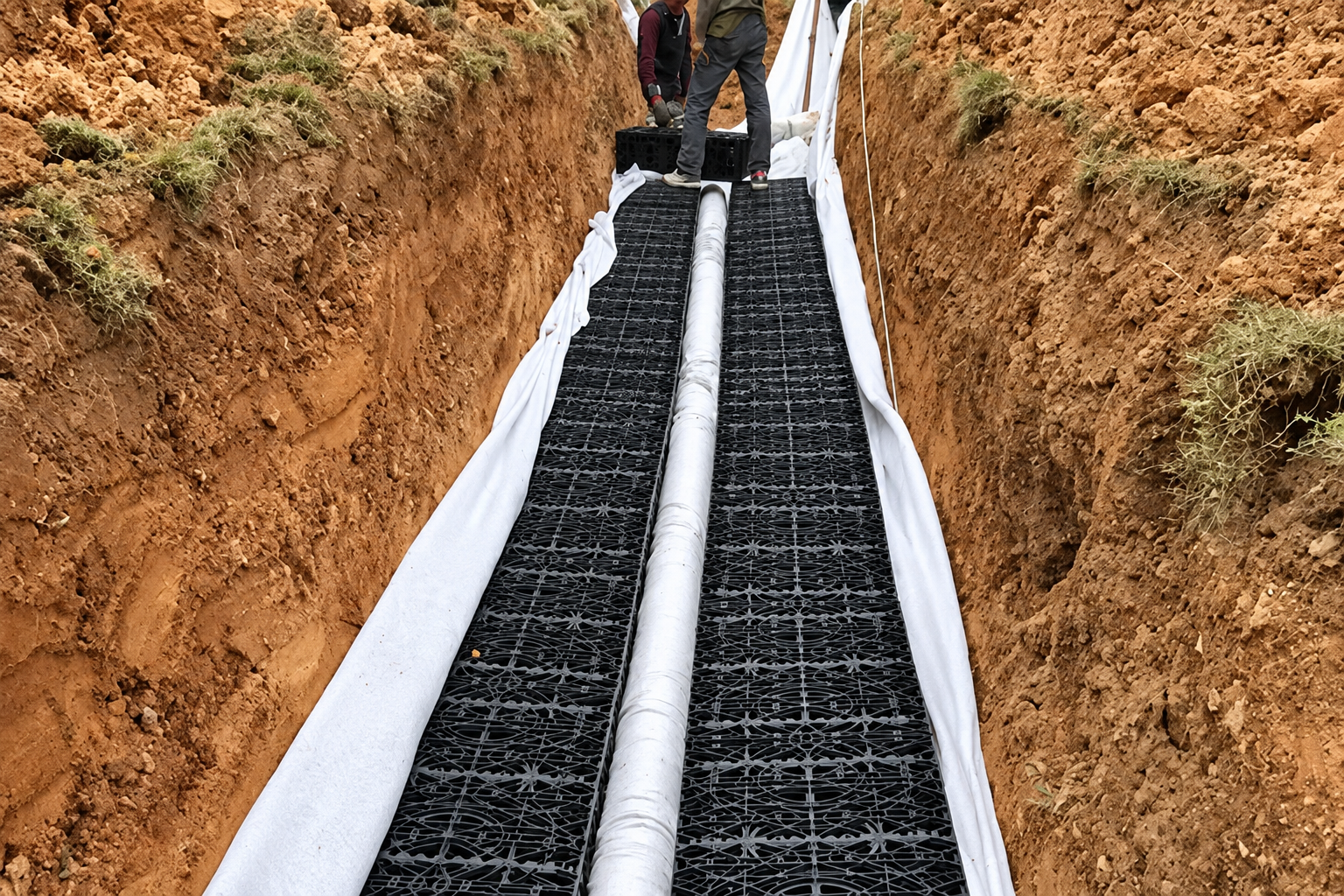

Да. При регулировании стока накопленный поверхностный сток контролируемо сбрасывают. Для инфильтрации нужны подтверждённые проектом данные о грунте и подземных водах. В изолированной геомембраной конструкции вода удерживается внутри заданного контура.
Нет. Чтобы оценить пригодность для проекта, наряду с данными о классе прочности нужно учесть покрытие, вертикальные и боковые нагрузки, подземные воды и всплытие, температуру, деформацию, опору, обратную засыпку и условия соединений.
Для водоотведения или инфильтрации используют геотекстиль того типа, который указан в проекте. Согласуйте конструкцию, материал, массу, ширину и фильтрующие характеристики с требованиями проекта. Детали укладки на дно и обёртывания зависят от юрисдикции, системы и требований конкретного проекта.
В предусмотренных проектом системах регулирования стока или аккумулирования воды с возможностью повторного использования применяют геомембрану и защитный геотекстиль. Материал, толщина, стандарт, места прохода коммуникаций через геомембрану, швы, проверки на объекте и защита от всплытия определяются для конкретного проекта.
Проектная команда определяет отметки, гидравлический маршрут, доступ для обслуживания и проектные детали. AQUA внесёт подтверждённые принадлежности и материалы в спецификацию материалов для конкретного заказа. Остальные работы, включая выемку грунта, проектирование водоотведения, монтаж геомембраны, обратную засыпку, очистку, установку насосов и систем управления, выполняют другие стороны.
До закупки необходимо определить предварительную очистку, доступ для осмотра, маршрут прочистки и ответственность за эксплуатацию. AQUA может оценить продукт и его интерфейсы с учётом этих исходных данных.
В зависимости от продукта и заказа могут предоставляться данные о конфигурации изделия, статусе контроля, упаковке и выбранные отчёты об испытаниях продукции или сертификаты компании. Внутренние испытания на сжатие не представляются как сертификация независимой организацией.

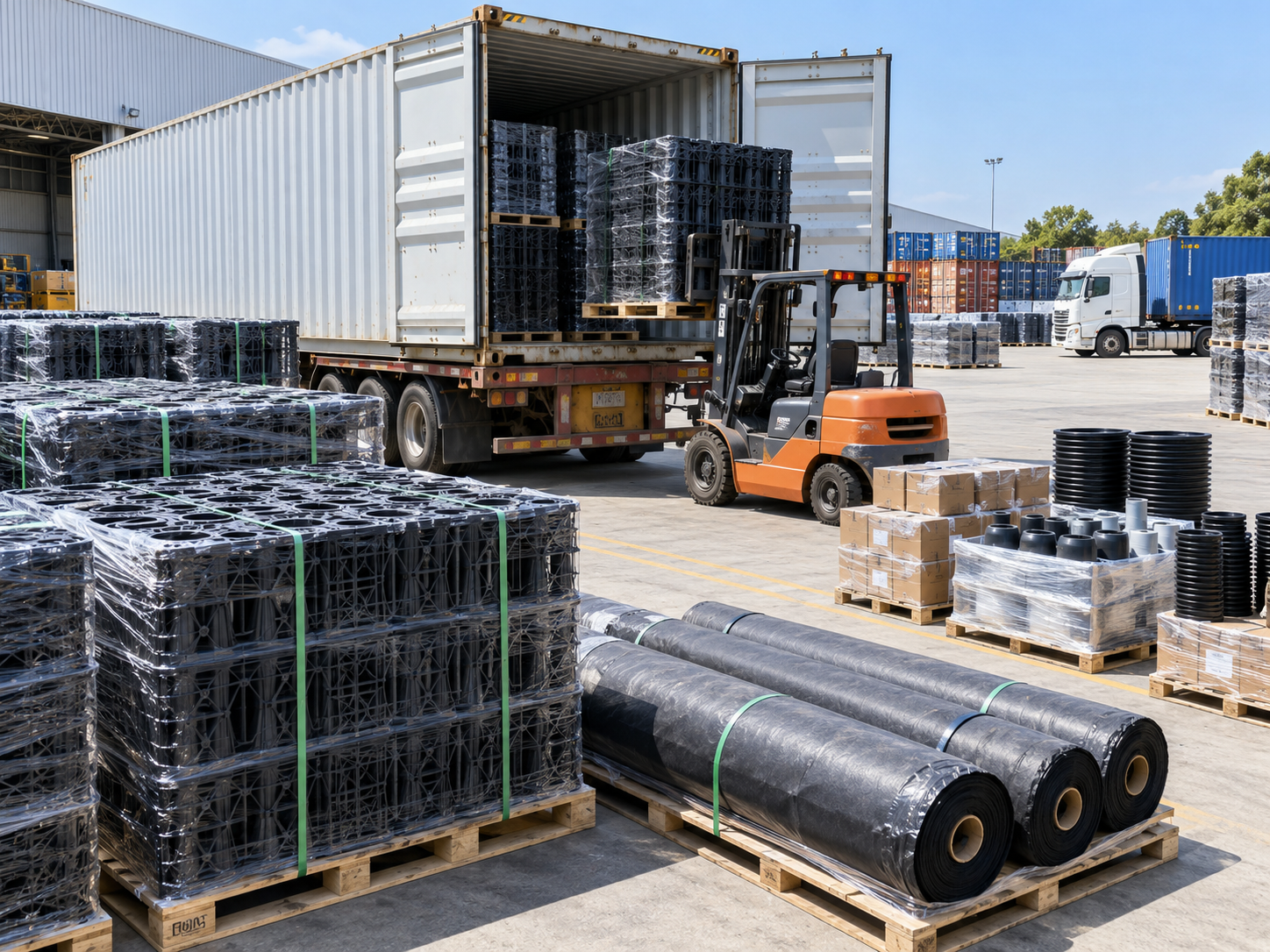

Сроки производства основных модулей нельзя распространять на смешанный комплект. Планирование контейнерной перевозки и графика зависит от заказанных продуктов, места назначения, подготовки материалов и требований к консолидации груза.
Укажите назначение системы, требуемый объём аккумулирования, площадь и глубину размещения, покрытие и нагрузки, подземные воды, отметки труб, предварительную очистку и доступ, тип геосинтетических материалов, место назначения, сроки и требования к документации. Контрольный список для запроса цены помогает собрать эти данные до проверки объёма поставки.
