صناديق التخفيف: نسبة الفراغ، وقدرات التحميل، والتغليف بالغشاء، والتوريد بالجملة لنظام SuDS في المملكة المتحدة

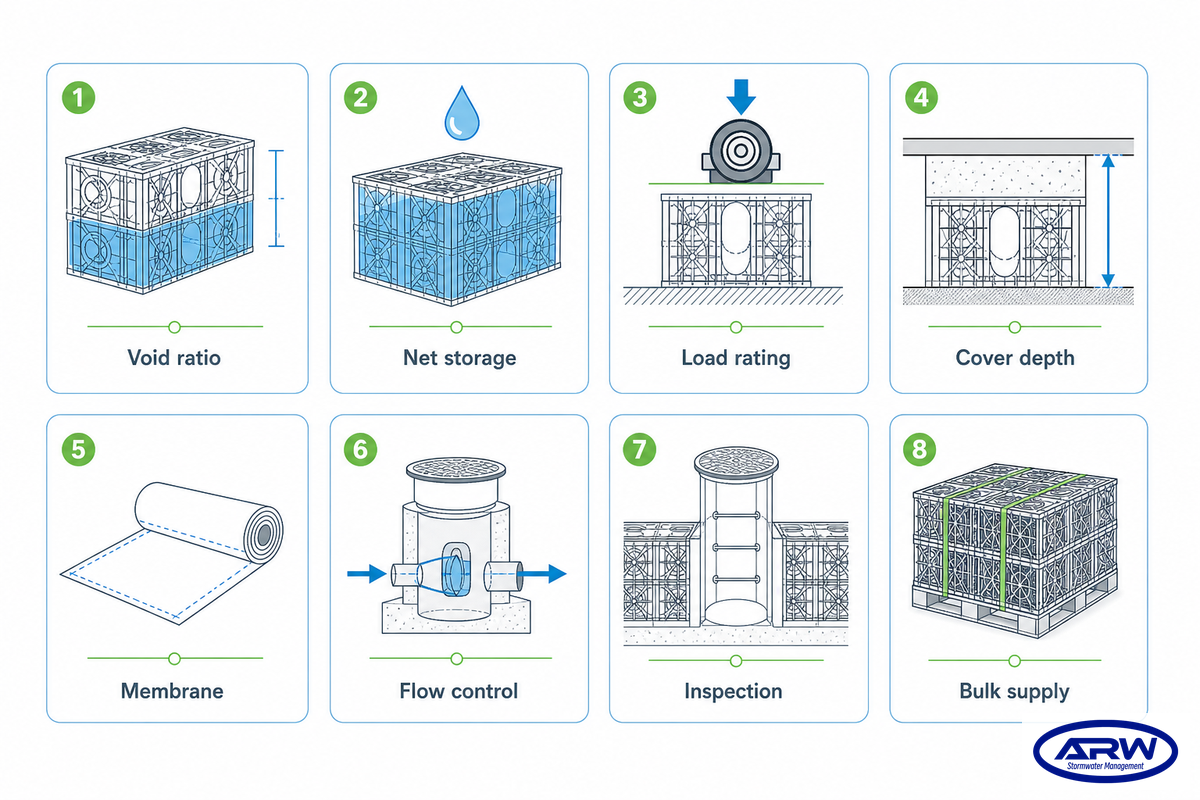

المواصفات الموجزة لخزانات التخفيف: ما يجب أن يثبته حل تركيب صناديق التخفيف قبل الحصول على موافقة نظام SuDS في المملكة المتحدة

صناديق التخفيف هي نظام من الوحدات الجيخلوية تُستخدم لتخزين المياه السطحية تحت الأرض بهدف إطلاقها ببطء. وتُركب هذه الصناديق داخل نظام تصريف المياه السطحية الخاص بنظام SuDS في المملكة المتحدة، ويجب تحديدها كأصول للتخزين والتحكم في التدفق والصيانة، وليس كمجموعات من الصناديق المنفصلة.

ما يطلقه الباحثون على هذا المنتج نفسه: قد يكتب الباحث أي عدد من المصطلحات للبحث عن منتج مشابه، مثل: صندوق تخفيف مياه الأمطار، أو صندوق تخفيف المياه، أو نظام تخفيف مياه الأمطار، أو صندوق إدارة مياه الأمطار، أو صندوق إدارة المياه. ورغم اختلاف الصياغة حسب العميل، فإن الحاجة الأساسية للتوضيح هي نفسها. سواء كانت الصيغة المستخدمة هي «تخفيف مياه الأمطار» أو «إدارة المياه»، يجب أن توضح المواصفات خيارات التصميم المتعلقة بالتخفيف والتسرب، وطرق التحكم في مياه الأمطار، واللوائح التنظيمية أو السلطة الإدارية أو المتطلبات البلدية التي تؤثر على التصريف.

ويعد هذا الاختلاف جوهريًّا، حيث تشمل المعايير الوطنية لنظام SuDS لعام 2025 في إنجلترا البنية التحتية الجديدة وأنظمة إدارة المياه السطحية التي تخدمها، وبذلك تُعرِّف نظام SuDS على أنه يتخذ هيكلًا هرميًّا، ويمثل التزامًا صيانيًّا طويل الأمد، ويُعتبر سلسلة إدارة متكاملة. ورغم أن جدول التسليم يمكن أن يساعد، إلا أنه لا يمكن أن يكون بديلاً عن إثبات التصميم.

لا تتسم المصطلحات المستخدمة في كتالوجات الموردين بالاتساق دائمًا. يطلب بعض المشترين أنواعًا من الصناديق، أو الصناديق الخلوية، أو كومة من الوحدات، أو نظام تخزين تحت الأرض، أو مياه الأمطار أثناء هطول الأمطار الغزيرة، أو المياه في ظروف هطول الأمطار الغزيرة، أو مياه الأمطار المجمعة، أو مياه الأمطار الجوفية. ولا يزال يتعين أن تتناسب المواصفات العملية مع مستوى المياه السطحية، ومنسوب المياه الجوفية، وحدود تسرب المياه، وتسرب مياه الأمطار، وعمق التغطية، والجريان السطحي الزائد، ووظيفة الاحتجاز، وأي تخطيط معرض للفيضانات. وينبغي التعامل مع تركيب أنظمة التخفيف على أنه قرار يتعلق بالاستدامة والبيئة، لأن الحزمة المناسبة يمكنها احتجاز المياه، وتعزيز التصريف المتحكم فيه، وتقليل المخاطر في اتجاه مجرى النهر، وتكون مفيدة لإدارة الموقع على المدى الطويل.

بالنسبة للتتبع القياسي، فإن قائمة متجر ANSI الإلكتروني الخاصة بصناديق تصريف مياه الأمطار وفقًا للمعيار BS EN 17152-1:2019 من المفيد أن تسأل عن معيار المنتج أو شهادة الاختبار أو وثيقة المصنع التي تنطبق على مجموعة الصناديق المقترحة، بدلاً من الاعتماد على ملصق القوة الوارد في الكتالوج وحده.

قم بتنزيل قائمة المراجعة هذه ودمجها مع تطبيق AQUA RainWater في المملكة المتحدة دليل تصميم خزانات التخفيف. لتحديد الحجم بناءً على مواصفات المنتج، قم بمقارنة بيانات الصندوق مع مجموعة خزانات «AQUA» الجيوسليلية ووحدات تصريف مياه الأمطار الجيوسليلية.

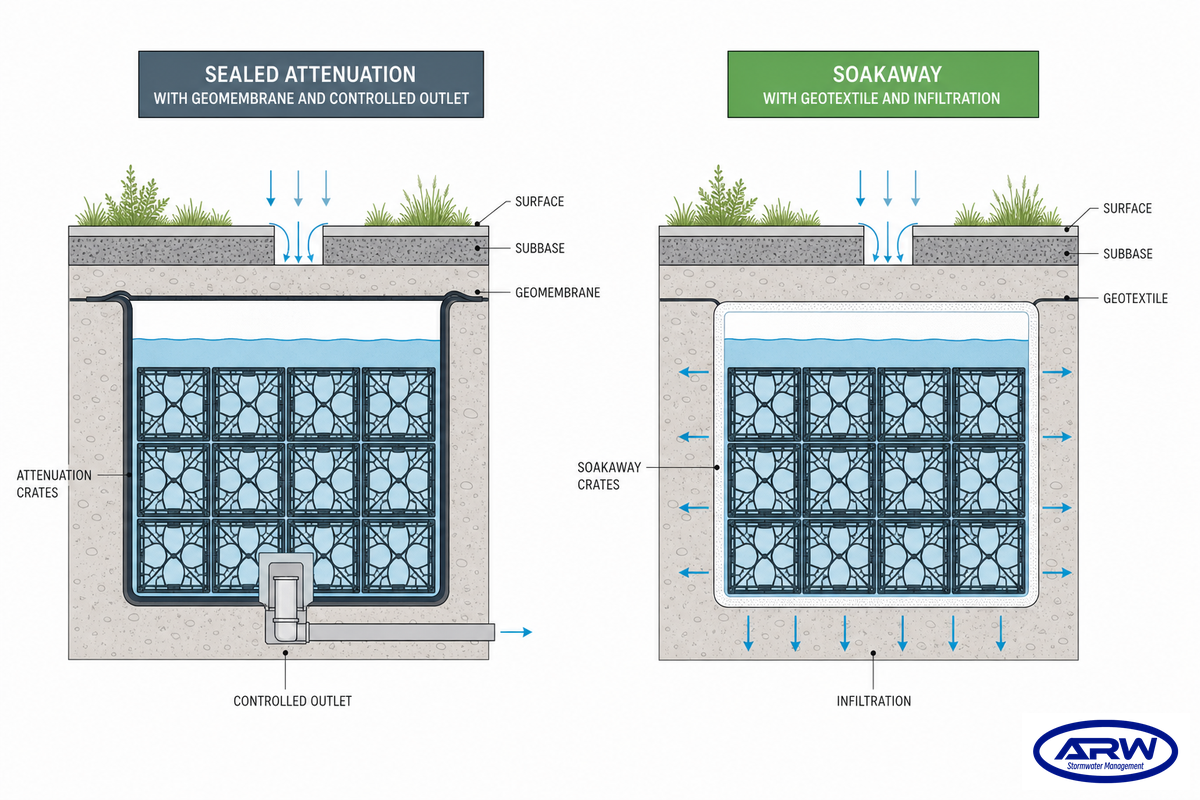

صناديق التخفيف مقابل صناديق الترشيح: ما هي الوظيفة التي يؤديها الصندوق فعليًّا؟

قد يتكون كل من صندوق التخفيف وصندوق الترشيح من وحدات معيارية متطابقة، لكن الوظائف التي يؤديانها مختلفة. فصندوق الترشيح مسامي ويسمح للمياه بالتسرب إلى التربة. أما نظام صناديق التخفيف المُحكمة الإغلاق فيُستخدم لاحتجاز المياه وتصريفها إلى شبكة الصرف الصحي أو مجرى مائي أو أي موقع معتمد آخر بمعدل محدد.

وغالبًا ما يكون هذا هو المكان الذي يبدأ فيه جزء كبير من الخطأ. ففي المملكة المتحدة، هناك طلب كبير على “صناديق الترشيح”، لكن التسلسل الهرمي لنظام SuDS وقيود الموقع قد تجعل الترشيح السهل غير قابل للتطبيق. ووفقًا للمعيار الوطني لعام 2025، فإن عملية التسرب تخضع لقيود واضحة: يجب أن تكون ظروف التربة مناسبة، ومعدلات التسرب كافية، وألا يقع قاع أي نظام تسرب على مسافة تقل عن 1 متر من أقصى مستوى محتمل للمياه الجوفية.

في حالة استخدام الممر أو موقف السيارات، يؤدي الترتيب الخاطئ إلى مخاطر لأن وحدة الترشيح ووحدة التخفيف المحكمة الإغلاق تعالجان مشكلات تصريف مختلفة. توفر شركة AQUA RainWater بيانات تثبت كفاءة الخزانات الجيوسليلية ووحدات تصريف مياه الأمطار، بما في ذلك بيانات الفراغات في طراز 95% وبيانات الوحدات ذات الأبعاد 1000 مم × 500 مم × 500 مم، بحيث يمكن للمشترين التحقق من صحة المواصفات الفنية للمنتج قبل أن يلتزم فريق التصميم باتباع مسار معين.

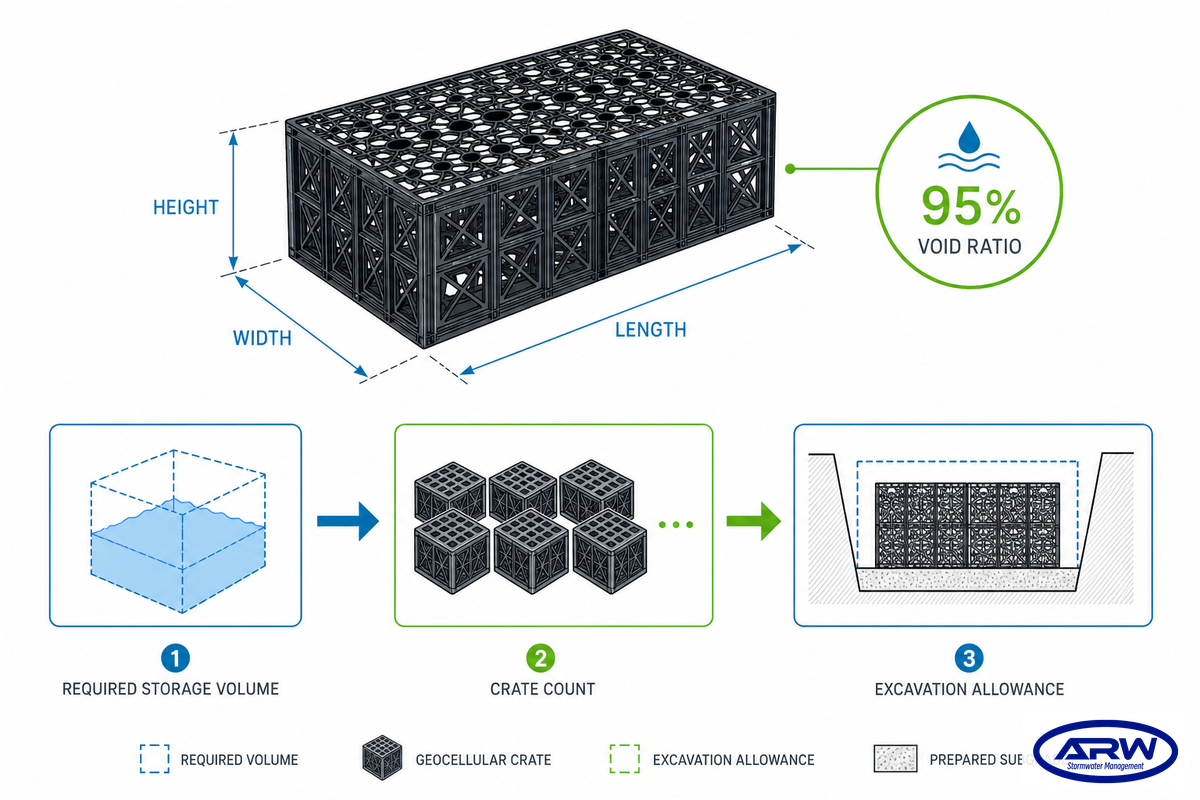

اختبار التخزين بنسبة 95 في المائة و30 نقطة: نسبة الفراغ، وحجم الحفر، وعدد الصناديق

يُعد «اختبار التخزين المكون من 30 نقطة» هذا وسيلة رائعة لإجراء فحص أولي للتأكد من صحة عرض أسعار صناديق التخزين المُخففة، ويعمل على النحو التالي: تحقق مما إذا كان التصميم يقترب من المساحة الفارغة الصافية البالغة 95%، ثم تحقق مما إذا كانت فئة الحمولة المحددة واقعية لمشروع يستند إلى خط أساس يبلغ 30 طنًا/م² أو أعلى.

تُباع وحدة الخزان الجيوهيكلي من شركة «أكوا راين ووتر» بأبعاد 1000 مم × 500 مم × 500 مم، وتبلغ نسبة الفراغ فيها حوالي 95%، وسعة التخزين 95% عند 0.238 م³. ولا يُعد ذلك بديلاً عن التصميم الهيدروليكي، ولكنه يتيح للمشتري التحقق من أخطاء عدد الصناديق قبل تقديم طلب عرض أسعار مكلف.

في هذا الجدول، تم استخدام صيغة بسيطة عن قصد: سعة التخزين المستهدفة مقسومة على السعة الصافية للوحدة، مع تقريب الناتج لأقرب عدد صحيح. ولا تأخذ هذه الصيغة في الاعتبار الاختلافات بين المشاريع، أو الارتفاع الحر، أو سعة الطمي، أو المساحة غير القابلة للاستخدام المخصصة للتوصيلات، أو هوامش الأمان التي يحددها المصممون. وتهدف هذه الصيغة في المقام الأول إلى استخدامها كأداة للتحقق أثناء عملية الشراء، وليس كأداة لتصميم أنظمة الصرف.

في حالة طلب عرض الأسعار (RFQ)، يتمثل الخطر في وجود فجوة في عدد الصناديق؛ لأن السعة الاسمية للخزان البالغة 10 م³ والسعة التخزينية الفعلية المستهدفة البالغة 10 م³ لا تتطابقان دائمًا. توفر AQUA RainWater مرجع الوحدة الصافية البالغ 0.238 متر مكعب، بالإضافة إلى رقم الفراغ الذي أبلغ عنه المورد، والذي يبلغ تقريبًا 95%، مما يتيح للمشترين التحقق من الأدلة العملية قبل طلب عرض الأسعار أو مراجعة المخططات.

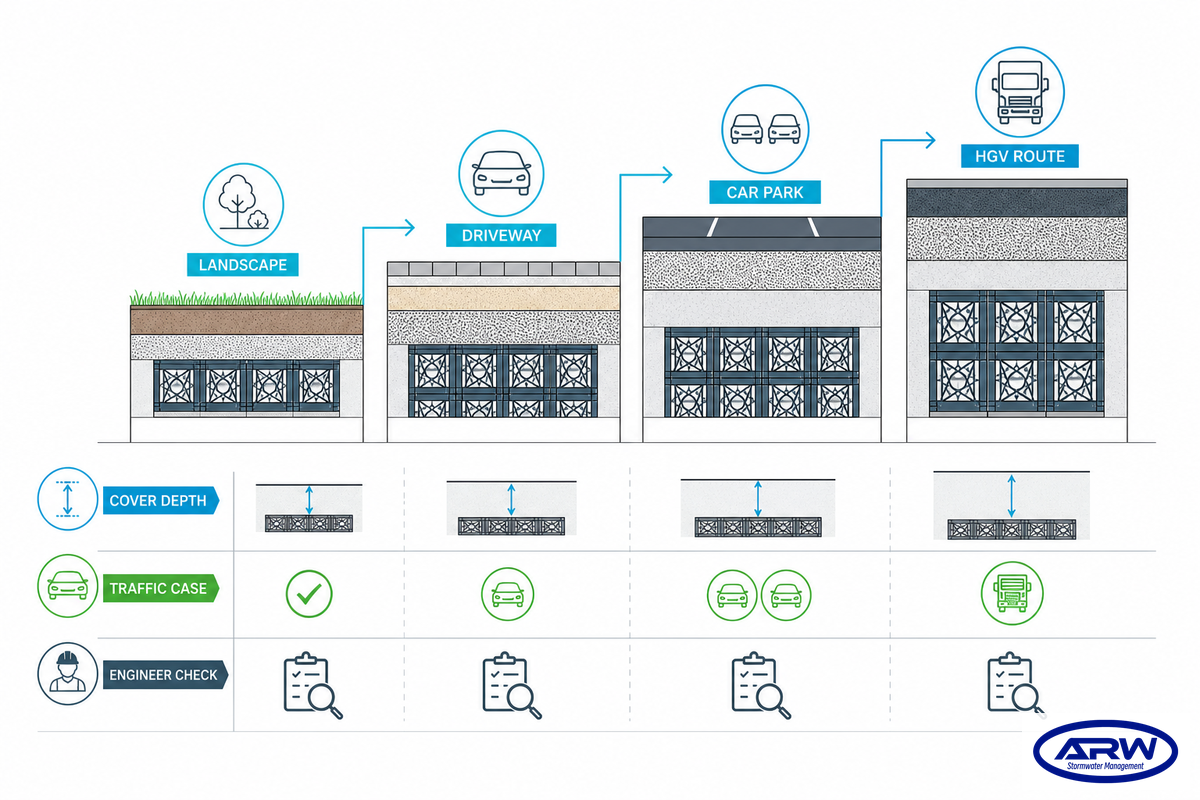

قدرات التحمل حسب استخدام السطح: المساحات الخضراء، وممرات السيارات، ومواقف السيارات، ومسارات الشاحنات الثقيلة

يُعد تصنيف الحمولة على الأرجح أكثر العوامل التي يتم ملاحظتها بشكل متكرر، حيث تبدو مواصفات الصندوق دقيقة، لكنها تتطلب مراجعة دقيقة. وتشير شركة ADS Pipe UK إلى أنه “يجب أن يأخذ التقييم الهيكلي للخلايا الجيولوجية في الاعتبار أحمال المرور قصيرة الأجل والأحمال طويلة الأجل الناتجة عن مادة التغطية وأحمال التربة الجانبية، وأن يتوافق مع قيود عمق التغطية وشروط التركيب التي يحددها المصنع”.”

تُصنف خطوط إنتاج خزانات “AQUA RainWater” الجيوخلوية إلى فئات “قياسية” و“ثقيلة” و«فائقة»، وفقًا لقدرتها على تحمل الأحمال الرأسية البالغة 30 و45 و60 طنًا/م² على التوالي.

تُفصّل صفحات منتجات وحدات تصريف مياه الأمطار الخاصة بهم بين فئات التحمل LD وSD وHD وXD. استشهد بهذه الفئات كدليل على المنتجات، ثم اطلب من مهندس المشروع مراجعة غلاف التصميم، وسمك الرصف، وسيناريو الأحمال.

سواء كان الأمر يتعلق بممر سيارات منزلي، أو موقف سيارات تجاري، أو ساحة خدمة للشاحنات الثقيلة، فإن المشكلة لا تكمن في ملصق المنتج وحده؛ بل تظهر المخاطر الهيكلية لأن عمق الطبقة التغطيةية، وسمك الرصف، وكثافة حركة المرور تؤدي إلى تغيير حالة الحمل. توفر AQUA RainWater بيانات فئة المنتج، بينما يتحقق المهندس من مطابقتها مع الأدلة الخاصة بـ 30 طن/م²، أو 45 طن/م²، أو 60 طن/م²، بالإضافة إلى حالة الاستخدام الخاصة بالموقع.

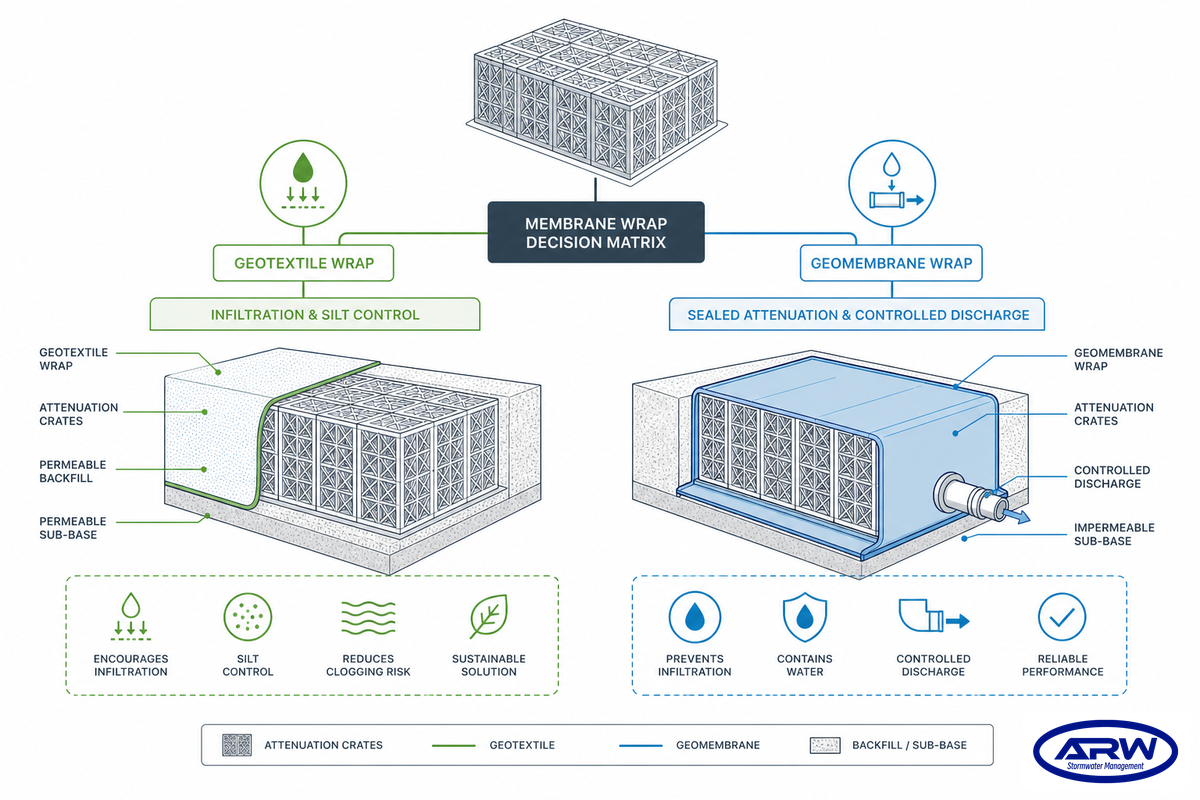

المنسوجات الأرضية أم الأغشية الأرضية: قرار اختيار غلاف الأغشية الذي يغير النظام بأكمله

اللفافة الغشائية ليست مجرد خط إضافي في أسفل عرض الأسعار. إنها تغير النظام الهيدروليكي لصندوق التخفيف.

بالنسبة للتسرب، سيحتوي الصندوق على قماش جيولوجي قابل للنفاذية لمنع دخول الجسيمات الدقيقة مع السماح بتصريف المياه. أما بالنسبة للتخفيف المحكم، فسيتم استخدام بطانة غير منفذة مع حماية من القماش الجيولوجي أو الصوف لمنع ثقب البطانة. توضح إرشادات AQUA هذا التمييز في وحدة مياه الأمطار الخاصة بها، حيث يستخدم الاحتجاز غشاء جيولوجي من مادة HDPE/LLDPE مزود بحماية من القماش الصوفي, ، في حين أن التسلل يستخدم الجيوتكستيل غير المنسوج.

في حالة المواقع ذات التربة الطينية، أو مسارات الصرف القابلة للتطبيق، أو تطبيقات تصريف مياه الأمطار من مواقف السيارات، قد يؤدي الخطأ في اختيار الغشاء إلى فشل النظام؛ لأن المياه تحتاج إما إلى مسار تصريف خاضع للرقابة أو مسار ترشيح يمكن للتربة استيعابه. تقدم AQUA RainWater الأدلة الخاصة بحزمة «الاحتجاز مقابل التسرب»، ويجب على المورد التأكد من حماية البطانة، وفصل النسيج الأرضي، والهدف المنشور للتخزين الذي يبلغ تقريبًا 95%.

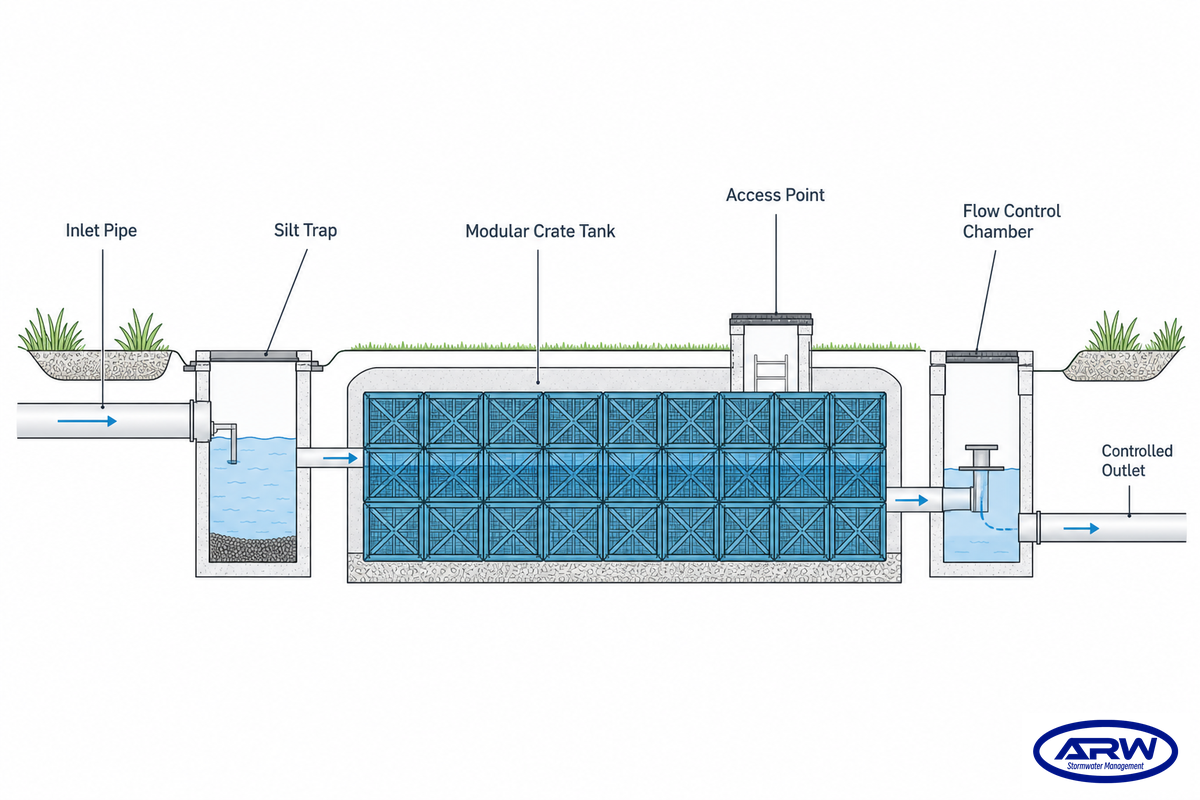

الأنابيب والتحكم في التدفق والوصول: كيف تتكامل شبكة «Crate Array» مع استراتيجية أنظمة الصرف المستدامة (SuDS)

في المملكة المتحدة، تتمثل فلسفة التصميم السائدة فيما يتعلق بأنظمة الصرف المستدامة (SuDS) في أنها يجب أن تكون “متكاملة”. أي أن مجموعة الصناديق ما هي إلا عنصر واحد فقط.

يجب أن يتصل هذا النظام بأجهزة الدخول، والمخارج، وأجهزة التحكم في التدفق، وإجراءات المعالجة المسبقة، ومسارات تجاوز الحدود المسموح بها، ومداخل الصيانة، وأخيرًا بموقع التصريف النهائي، وفقًا لهذا الترتيب.

تنص إرشادات هيئة الفيضانات المحلية التابعة لـ RBWM على أنه “يجب تحديد جهاز التخفيف المطلوب للوفاء بالقيود المقترحة بوضوح، كما يجب تقديم مبررات قوية في حالة اقتراح استخدام أجهزة تخفيف مدفونة تحت الأرض مثل الصناديق أو الخزانات أو الأنابيب ذات الأبعاد الكبيرة”. كما تقترح المبادئ التوجيهية أنه “ينبغي على المصمم مراعاة الصيانة والاستبدال المحتمل على مدار العمر الافتراضي للمشروع”.”

عند البحث عن مورد، يعني ذلك أنه لا ينبغي للمشتري أن يكتفي بقول “نحتاج إلى 25 م³ من صناديق التخفيف”. بل يتعين عليه تحديد منطقة مستجمعات المياه، وحجم التخزين المطلوب، ومعدل التصريف المستهدف، والموقع المفضل، وظروف التحميل على السطح، وعمق الغطاء، وأحجام الأنابيب الواردة/الصادرة، وما إذا كان الجهاز سيكون نظام تخفيف مغلقًا أم نظام ترشيح. تُمكّن هذه البيانات المورد من تقديم عرض أسعار لحزمة الصناديق الأكثر ملاءمةً التي يمكن للمقاول تركيبها بفعالية، وتساعد في توضيح كيفية تعامل الحل المقترح مع هطول الأمطار الغزيرة دون نقل مخاطر الفيضانات إلى مناطق أخرى.

أثناء عملية حساب الكميات من قبل المقاول أو الاستجابة لمتطلبات التخطيط، تشكل البيانات الناقصة المتعلقة بالأنابيب خطرًا لأن هيكل الصندوق ليس سوى جزء واحد من التطبيق. يمكن لبرنامج AQUA RainWater مراجعة سعة التخزين المستهدفة، ومدخل الأنابيب مقاس 100 مم أو 150 مم، وافتراضات التحكم في التدفق، ومسار الفحص، ثم توفير سجل للمواصفات يربط بين أدلة المنتج والرسم.

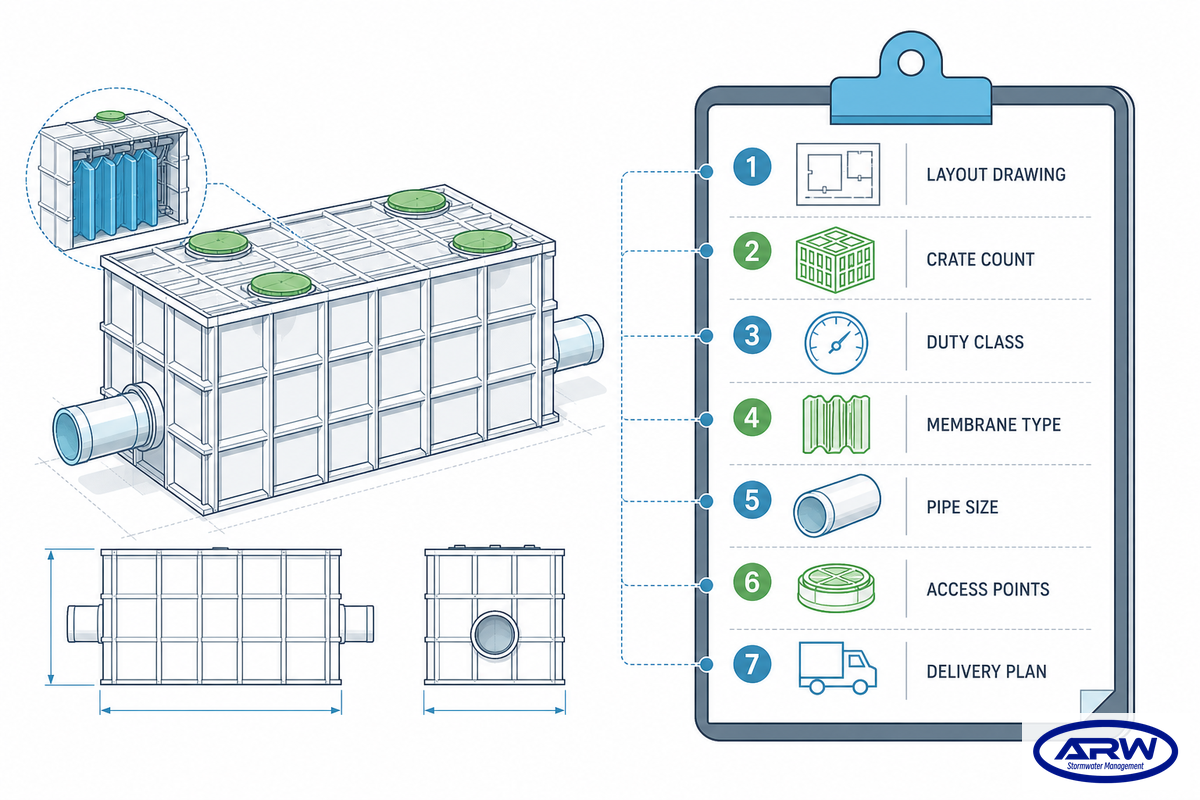

التوريد بالجملة وحسابات الكميات المطلوبة: ما يجب على المشترين في المملكة المتحدة التأكد منه قبل تقديم الطلبات

في حالة شراء النظام بكميات كبيرة، لا يمثل سعر الوحدة سوى جزء ضئيل من المخاطر الإجمالية. أما المخاطر الأكبر فتكمن في أن الصناديق قد تكون مناسبة لحجم التخزين المطلوب، لكنها مع ذلك غير ملائمة لحالة التحميل المحددة، أو لمواصفات الغشاء المرتبطة بها، أو لتكوين الأنابيب، وقد تفتقر إلى الأدلة المطلوبة لتقديمها إلى السلطات التنظيمية.

اطلب تفاصيل المورد الخاصة بـ مصفوفة التفاف ذات 9 صفوف وجدول الوحدات، قبل إصدار أمر الشراء. يبلغ طول الوحدة 1000 مم، وعرضها 500 مم، وارتفاعها 500 مم؛ وتبلغ المساحة الفارغة الصافية المعلنة من قبل المورد حوالي 95%؛ ويُفترض أن يبلغ غطاء الأنابيب 0.5 م و2.0 م؛ مدخل الأنبوب يبلغ 100 مم أو 150 مم؛ الفراغ المخصص للتهوية أو الفحص يبلغ 75 مم أو 225 مم أو 300 مم؛ يبلغ الخلوص الجانبي 1.5 م؛ ومدة التسليم 3 أيام؛ ومدة التفريغ 24 ساعة؛ وفترة مراجعة الصيانة 6 أشهر؛ ويفترض أن العمر التصميمي يبلغ 50 عامًا، وتأتي جميع هذه البيانات من المورد في طلب عرض الأسعار (RFQ) كدليل، وليس كحدود تصميم عامة.

تقدم شركة AQUA RainWater الاستشارات بشأن حسابات الأحجام الأولية للصناديق وحزم الأغشية، بالإضافة إلى الاستشارات الفنية لمشتري المشاريع. استخدم ‘صفحة الاتصال‘عندما تعرف حجم التخزين المستهدف لمشروعك، وحمل السطح، ومسار الصرف المفضل، وأحجام الأنابيب.".

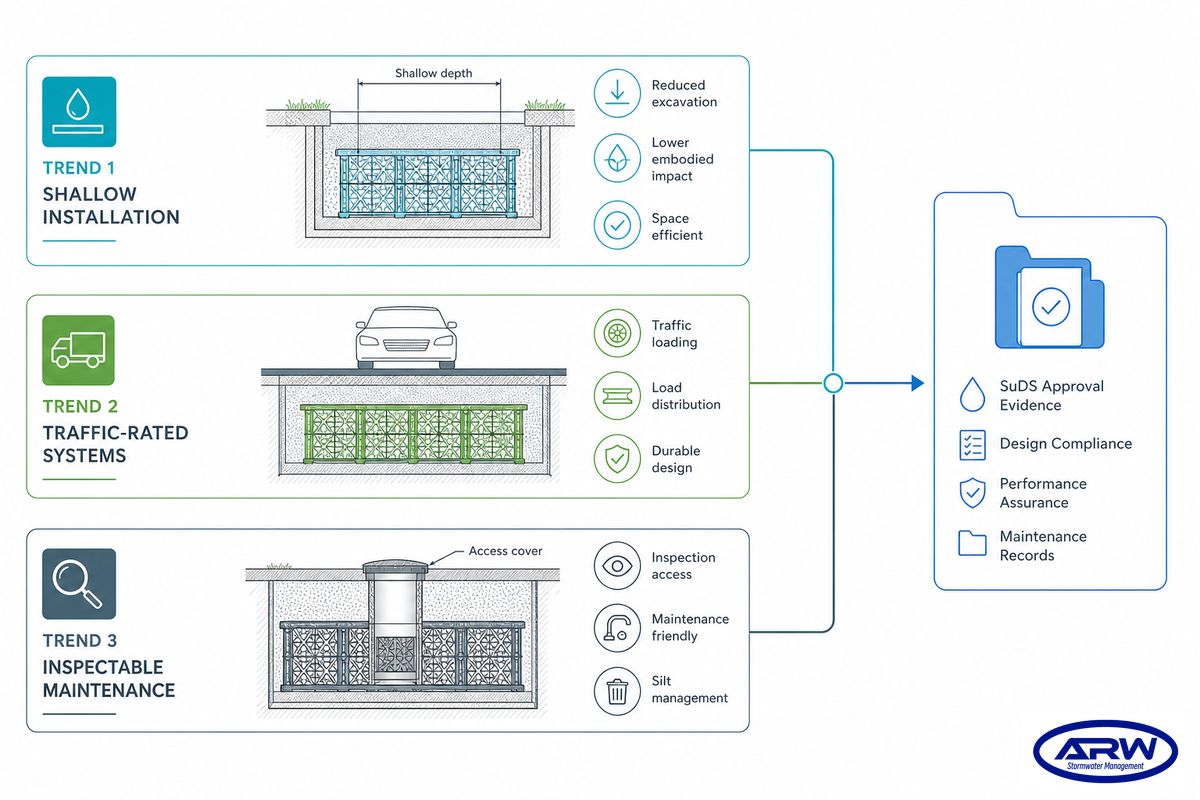

إشارات المواصفات البريطانية لعام 2026: لماذا تتصدر الصناديق الضحلة والمصممة لتحمل حركة المرور والقابلة للفحص قائمة الخيارات المرشحة

نلاحظ ثلاث إشارات متكررة في جميع أبحاث السوق. فمعايير نظام الصرف المستدام (SuDS) الوطنية الجديدة لعام 2025 تعني أن البيانات المتعلقة بتصريف المياه السطحية أصبحت أكثر سهولة وشفافية بالنسبة لكل من المطورين والسلطات المختصة بإصدار التراخيص. يتعرض المطورون لضغوط لتخفيف تدفق تصريف المياه السطحية في المواقع الضحلة أو المقيدة، أو في المساحات التي تتحمل أحمالًا مرورية كثيفة. وهناك تدقيق متزايد حول الأنظمة تحت الأرض، خاصة فيما يتعلق بالصيانة وإدارة الرواسب وعمرها الافتراضي.

ومع ذلك، فهذا لا يعني أن جميع المشاريع تتطلب الصندوق ذي المواصفات الأعلى؛ بل يشير إلى تحول في مناقشات التصميم، بعيدًا عن التركيز حصريًّا على “عدد الصناديق التي يمكن وضعها في الفراغ”، ونحو تقييم خاص بكل مشروع لتحديد أي حل من حيث الصندوق والغلاف والتوصيل والصيانة يمكن أن يعمل بفعالية طوال دورة حياة المشروع.

كما توضح سجلات براءات الاختراع الأسباب التي تدعو المشترين إلى الاحتفاظ بالتفاصيل الهيكلية ونقاط التوصيل ومسارات الصيانة ضمن حزمة الأدلة؛ على سبيل المثال،, NZ719565A يصف ترتيبات صناديق تصريف مياه الأمطار والوحدات الجيوسليلية، حيث لا تشكل الوحدة سوى جزء واحد من المجموعة التشغيلية.

ونتيجة لذلك، سيتواصل المشتري البريطاني بثقة تامة مع قائمة مختصرة من الموردين الذين ليسوا بالضرورة الأرخص سعراً، ولكنهم قادرون على توثيق الترابط بين معدل الفراغ، وسعة التحميل، والغلاف الغشائي، وبيانات التوريد بالجملة بشكل واضح ضمن حزمة أدلة عملية.

إشارة المواصفات: القائمة المختصرة لصناديق التوهين المناسبة هي تلك التي تربط بين حجم التخزين وحالة التحميل وتغليف العبوة وإمكانية الوصول لأغراض الصيانة في مسار إثبات واحد.

في طلب شراء لعام 2026، تكمن المشكلة في تضافر عوامل الأرض الضحلة، وحمل حركة المرور، وإمكانية الوصول لأغراض الصيانة. ونظرًا لتلاقي هذه المخاطر في خزان واحد، فإن البيانات التي نشرتها شركة AQUA RainWater، والتي تشمل نسبة الفراغات التي تبلغ حوالي 95%، وبيانات فئات الأحمال 30/45/60 طنًا/متر مربع، وخيارات حزم الأغشية، توفر للمشترين قائمة مراجعة للتحقق بدلاً من مجرد قائمة عامة بالمواصفات.
