دليل منتجات الجيوتكستايل: الوظائف والأنواع وفحوصات الموقع

بقلم Grayden Du، AQUA

منتج الجيوتكستايل نسيج نافذ يُستخدم ضمن منظومة تجمع بين التربة والمياه؛ وينبغي أن يبدأ الاختيار بتحديد الوظيفة المطلوبة، لا بالاعتماد على اسم تجاري معروف أو لون اللفة. يساعد هذا الدليل فرق المشتريات والإنشاء والفحص على مقارنة أساليب الإنشاء المختلفة، وقراءة تقارير الاختبارات، وتحديد البنود التي ينبغي فحصها قبل تغطية النسيج.

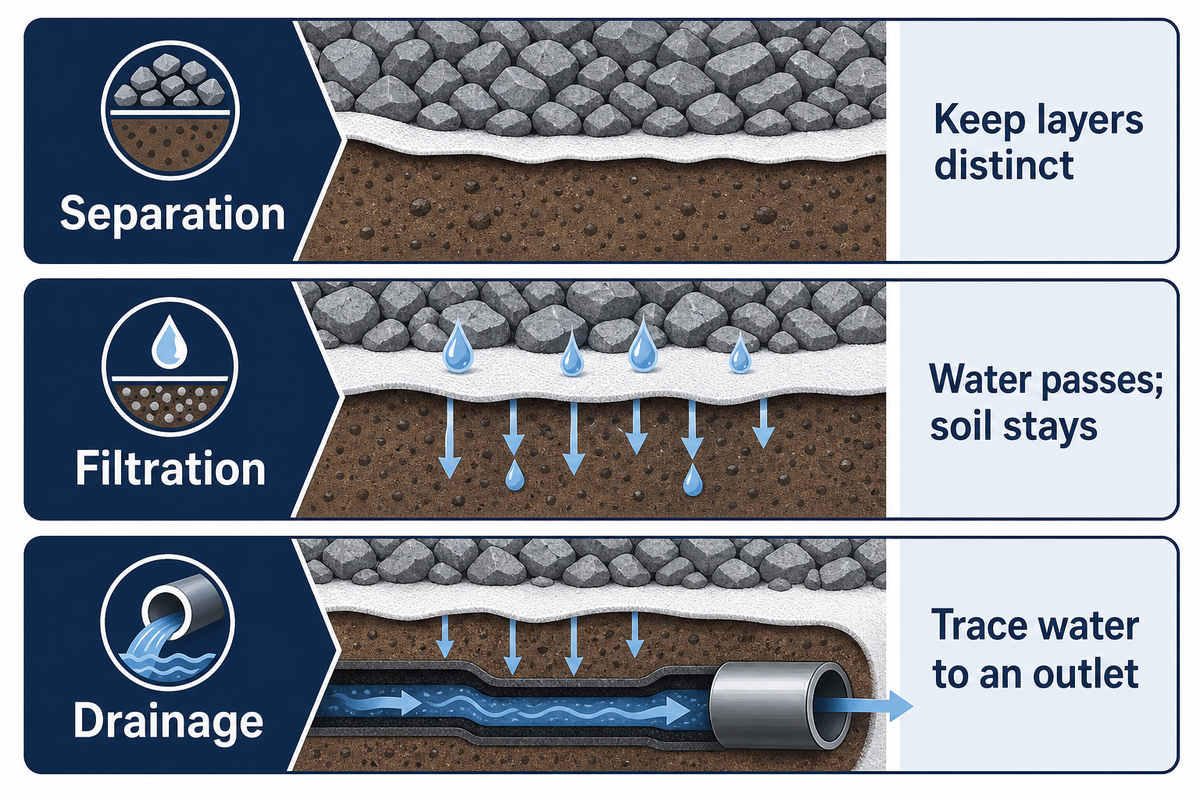

وظائف الجيوتكستايل وحدود استخدامه

لا تبدأ التغطية إلا بعد اتضاح الوظيفة المطلوبة وتوافق التربة وأدلة الفحص.

الجيوتكستايل أقمشة صناعية مسامية تُستخدم في الهندسة المدنية والبيئية. وبحسب التصميم، يمكن استخدامها لفصل طبقات التربة، وترشيح المياه واحتجاز جزيئات محددة، وحماية طبقة مجاورة، ومكافحة التعرية، والمساعدة في إنشاء أنظمة التثبيت والتدعيم.

لا يمكن استخدام هذه الوظائف بعضها بدلًا من بعض. فالجيوتكستايل النافذ ليس غشاءً عازلًا للماء، والنسيج المستخدم للفصل لا يصلح دائمًا طبقةً للتدعيم. ويجب أن تحدد مواصفات المشروع نوع التربة ومسار المياه والأحمال وظروف تعرض التركيب واختبارات القبول.

قد تشمل المشكلة في طبقة تأسيس ضعيفة تسرب الركام إلى التربة أو الضخ غير المتوقع للمواد الناعمة تحت حركة المرور. ولمعالجة المشكلة، ينبغي مقارنة التفاصيل المعتمدة بتسلسل الإنشاء والتربة. ولا يكفي اسم النسيج وحده لمعالجة المشكلة.

تعامل مع geo textile وgeo fabric وnon woven filter fabric بوصفها عبارات بحث، لا معايير قبول للمشروع. فالتصميم المعتمد وبيانات التربة واختبارات القبول هي التي تحدد مدى ملاءمة الجيوتكستايل المقترح لهذا الاستخدام.

وفقًا لصحيفة الحقائق الرسمية الصادرة عن EPA، يُحدَّد دور النسيج في مكافحة تعرية التربة ضمن منظومة موقع الإنشاء. لذلك ينبغي للمشتري التحقق من التربة المجاورة وتفاصيل التغطية بدلًا من ادعاء نتيجة عامة.

ويعود سبب هذا التحديد إلى أن طرق الاختبار ASTM والتوجيهات الرسمية تتناول قياس خصائص محددة، بينما تحدد تفاصيل المشروع معايير القبول الفعلية. احتفظ بطريقة الاختبار ورقم الدفعة والرسم معًا.

أنواع الجيوتكستايل: افهم تركيبه قبل قراءة الملصق

يكمن الخطر في التباين بين وصف المورد والاستخدام المقصود. قارن تقرير الاختبار بمتطلبات المشروع الرسمية، فقد لا يصمد التطابق الظاهري في ظروف الموقع.

على سبيل المثال، تُعد نتيجة حجم الفتحة الظاهري وفق ASTM D4751 قياسًا واحدًا، ولا تغني عن معايير القبول الكاملة للمشروع.

تُصنع أنواع الجيوتكستايل المنسوجة من خيوط متشابكة، بينما تشمل الأنواع غير المنسوجة تراكيب ألياف مثقبة بالإبر أو ملتحمة بالحرارة. ويكتسب كل من النسيج وترتيب الألياف وعملية الربط أهمية. وقد يختلف أداء تراكيب الخيوط الأحادية والأشرطة المشقوقة والخيوط متعددة الشعيرات، حتى عندما يستخدم الكتالوج وصف «منسوج» عامًا.

قد يُختار النسيج غير المنسوج المثقب بالإبر أو التركيب المنسوج وفق متطلبات تصميم مختلفة تتعلق بالشد وحجم الفتحات وخصائص التدفق. وهذه أوصاف للتركيب وليست قواعد مطلقة للأداء. لا تقارن القيم إلا بعد التحقق من طريقة الاختبار المحددة والاتجاه والعينة ورقم الدفعة.

لا تستبدل الجيوتكستايل المحدد ببطانة جيوممبرين أو جيوجريد أو نسيج تنسيق حدائق مخصص للبيع بالتجزئة لمجرد تشابه مظهره. يمكن للمواد الجيوصناعية أن تعمل جنبًا إلى جنب، لكنها تؤدي وظائف مختلفة وتستند إلى أدلة مختلفة. ولكل منها غرضها الخاص.

عند شراء الجيوتكستايل غير المنسوج، ينبغي للمشترين التحقق من توافق شبكة الألياف وعملية الربط مع متطلبات الترشيح والتعامل. ولا ينبغي أبدًا اتخاذ المظهر أو الكتلة بديلًا عن اختبار المشروع.

ميّز بين أسماء المواد وأنواع التراكيب

بالنسبة إلى مصطلحات التراكيب أدناه، يعرّف مسرد EPA لمصطلحات الجيوتكستايل الخيوط متعددة الشعيرات والتثقيب بالإبر. ويوضح هذا المصدر التاريخي كيفية تصنيع الأقمشة؛ أما قيم التصميم القديمة وأسعار المنتجات الواردة فيه فليست معايير قبول لمشروع حالي.

يُصنع الجيوتكستايل من بوليمرات وتراكيب نسيجية مختلفة. ويشير البولي بروبيلين أو البوليستر إلى نوع البوليمر، بينما يصف المنسوج وغير المنسوج طريقة التركيب. وتدرج EPA أيضًا البولي إيثيلين ضمن المواد الممكنة. ولا يثبت أي من هذه الأسماء وحده ملاءمة مادة الجيوتكستايل لظروف تعرض أو أحمال معينة.

اقرأ الوصف وفق محورَي المادة والتركيب. فمثلًا، يحدد وصف «جيوتكستايل غير منسوج من البوليستر» المادة والتركيب، بينما يظل كل من طريقة الاختبار وقيمة القبول غير محدد في وصف «نسيج عالي المتانة». ويجمع مفتاح قراءة الملصقات أدناه الأوصاف المتداخلة؛ ولا يعرض ثمانية أنواع منتجات متمايزة لا تتداخل فيما بينها.

قارن ملصقات التركيب مع أمثلة منشورة لمرشحات الجيوتكستايل وقائمة المواد في صحيفة حقائق EPA. توضح هذه المراجع المصطلحات؛ لكنها لا تؤهل مخزون AQUA ولا تصادق على شحنة.

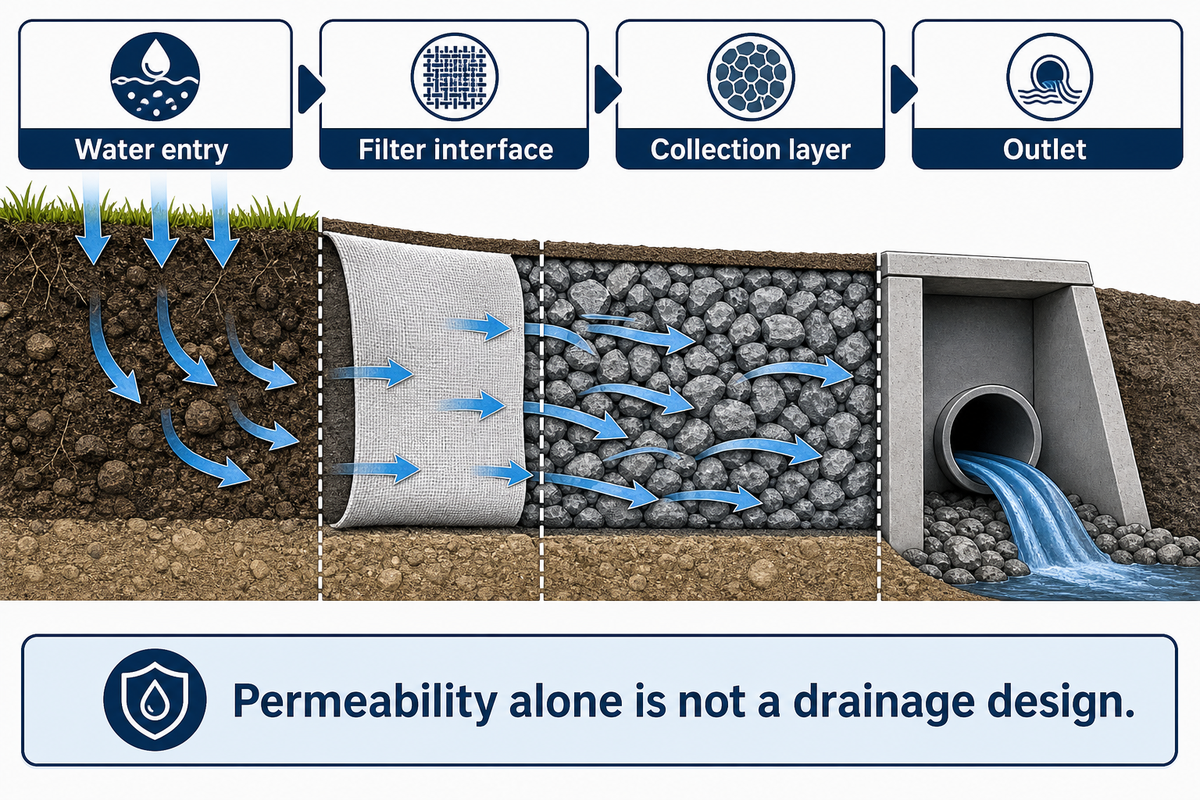

الترشيح وتصريف المياه: تتبّع المياه والتربة

قد يكون انسداد مسار التصريف أو انقطاعه أحد أسباب التعطل. عمليًا، ينبغي للمفتش تسجيل نوع التربة والمخرج واتجاه التدفق الهيدروليكي، ثم طلب معالجة التباين من المهندس المسؤول.

يتناول الترشيح ما إذا كان النسيج يسمح بالتدفق المطلوب ويُبقي التربة في موضعها. أما تصريف المياه فيتناول كيفية تحركها على امتداد النظام أو عبره، وما إذا كان المخرج مفتوحًا. قد تكون الصفحة نافذة، لكنها تعجز عن توفير مسار تصريف فعال إذا كانت التربة المحيطة أو القلب أو المخرج أو طبقة الانتقال المرشحة غير مطابقة.

قبل اختيار مرشح من الجيوتكستايل، ينبغي مراعاة نطاق أحجام جزيئات التربة واتجاه التدفق الهيدروليكي والتدرج المتوقع وعواقب الانسداد. وقد يوضح وصف المنتج خيارًا متاحًا للتوريد، لكنه لا يغني أبدًا عن إشراك المهندس المسؤول أو إجراء الحسابات الخاصة بالمشروع.

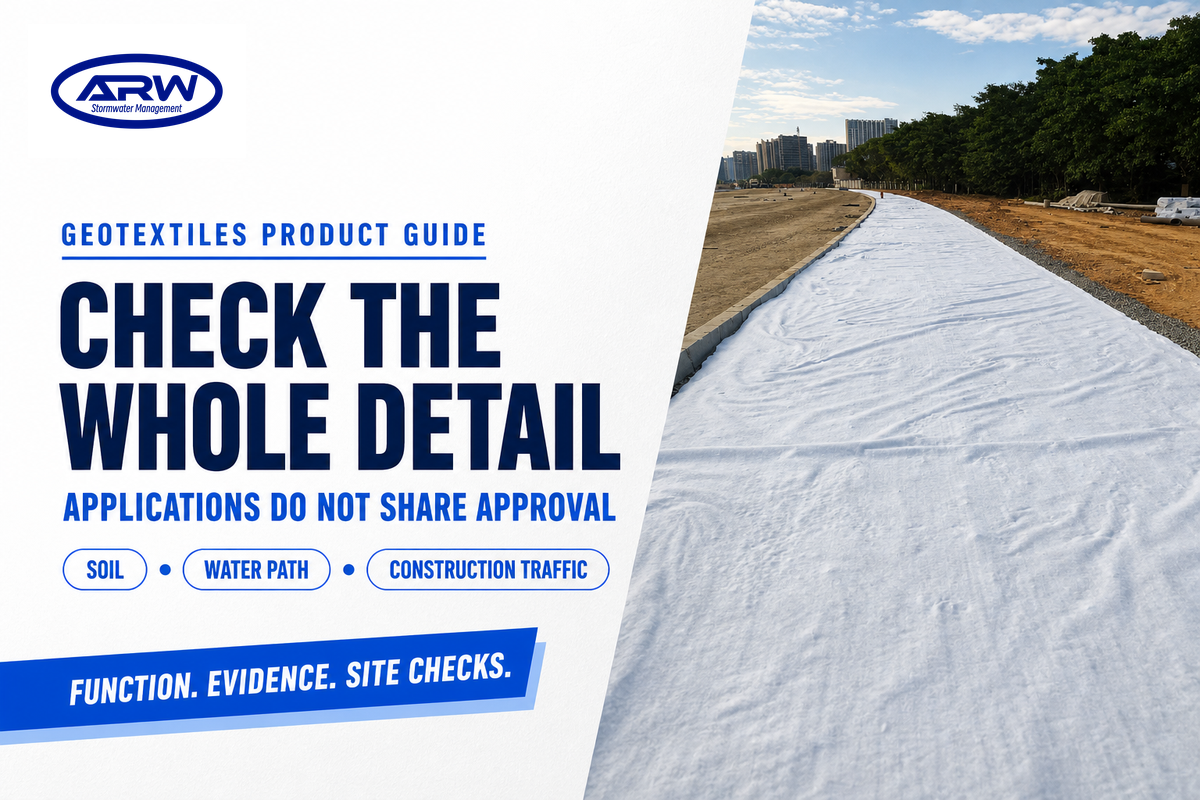

استخدامات الجيوتكستايل: تحقّق من التفاصيل المحيطة بالنسيج

يؤدي استخدام التفاصيل في سياق إنشاء مدني غير مناسب إلى مخاطر في التطبيق. وقبل التركيب، ينبغي للمشتري والمورد والمفتش مراجعة الرسم والمواصفات وتقرير الاختبار معًا.

قد تؤدي الفئة العامة نفسها من المواد وظائف متنوعة عند استخدامها لفصل طبقة التأسيس، أو تصريف المياه خلف الجدران الاستنادية، أو مكافحة التعرية، أو طبقات مدافن النفايات، أو حماية البطانات. وفي أعمال السدود الترابية، قد يتطلب المشروع تقييم تثبيت التربة وتدعيمها إلى جانب الفصل. قيّم الركام المجاور وقلب التصريف ووجه الجدار وهندسة المنحدر وحركة المرور أثناء الإنشاء وطبقة التغطية.

توضح إرشادات FHWA سبب ضرورة إدراج المواد الجيوصناعية ضمن تفاصيل أعمال التربة المتكاملة. لا تنقل قيمة التراكب أو عمق التغطية أو تدبير حركة المرور من استخدام إلى آخر، إلا إذا استند ذلك إلى مستندات المشروع.

قد يكون تصريف المياه والتدعيم وتثبيت التربة مسائل تصميم منفصلة في السدود الترابية. وفي حالة الجدار الاستنادي، تحقّق أيضًا من تفاصيل تصميم المخرج وانتقال المرشح عند مقارنة لفة أثقل.

طابق مصطلحات الشراء مع استخدام الهندسة المدنية

تأمل هذا التعارض الافتراضي في المشتريات: يطلب الرسم الفصل أسفل طبقة الركام، بينما يعرض عرض السعر نسيجًا منسوجًا للتدعيم، ولا يورد التقرير المرفق سوى الكتلة لكل وحدة مساحة؛ ولا يزال المشتري بحاجة إلى دليل يثبت استيفاء التركيب المعروض لمعايير الفصل المحددة في ظروف التربة وحركة المرور المتوقعة، حتى لو تكرر اسم المنتج العام نفسه في المستندات.

في إنشاء الطرق، يتعلق الفصل بالواجهة بين الركام وطبقة التأسيس؛ أما التدعيم فهو مسألة تصميم منفصلة. لذلك تتطلب مواصفات الطريق أكثر من مجرد ادعاء مقاومة شد عالية. وعبارة «نسيج للممرات» تسمية تسويقية للشراء، وليست دليلًا على استيفاء المنتج متطلبات جميع ظروف حركة المرور.

تتضمن التطبيقات البيئية واجهات مختلفة. فلا ينبغي اعتماد مادة لحماية بطانات مدافن النفايات، أو نسيج لمكافحة التعرية أسفل الأحجار، أو غلاف حول نظام تخزين تحت الأرض تلقائيًا باعتماد واحد. فقد تتعرى التربة أسفل تركيب تالف أو غير متصل جيدًا، حتى عندما تجتاز المادة نفسها اختبارًا مخبريًا.

في مشاريع إنشاء أنظمة التخزين، استخدم دليل AQUA لأنظمة مياه الأمطار تحت السطح للتمييز بين مسار التوريد الخاص بالتسرّب إلى التربة والتخزين المبطن. تظل الجيوممبرينات والجيوجريد مكونات منفصلة؛ ولا يحدد أي من الاسمين وظيفة الجيوتكستايل المجاور.

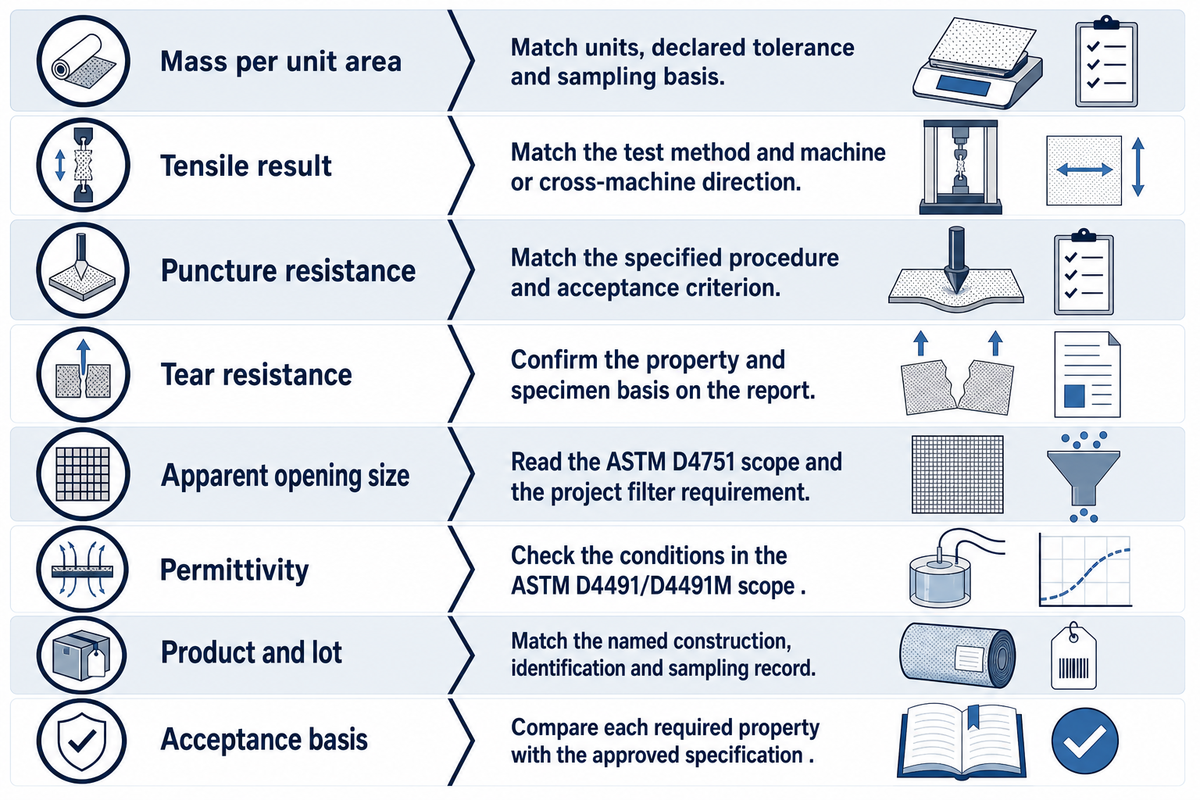

اقرأ تقارير اختبارات الجيوتكستايل دون الخلط بين طرق الاختبار

من الخطأ مقارنة طرق اختبار مختلفة. ويتيح حفظ التقرير المخبري ومعايير القبول ورقم الدفعة معًا للمفتش توثيق قرار يمكن تتبعه.

يشير ASTM D4751 إلى حجم الفتحة الظاهري، بينما يشير ASTM D4491/D4491M إلى نطاق اختبار التوصيلية الهيدروليكية أو النفاذية. وتوضح صفحة طريقة الاختبار ما تقيسه الطريقة؛ لكنها لا تتحقق من صلاحية لفة بعينها ولا تؤكد استيفاء المنتج المورَّد لمتطلبات المشروع.

بوصفها قائمة تحريرية للمقارنة، راجع تطابق شكل المنتج واتجاه الاختبار والوحدات وتهيئة العينة وخطة أخذ العينات ورقم الدفعة وأساس القبول عند مقارنة التقارير. وافصل الكتلة لكل وحدة مساحة عن مقاومة الشد ومقاومة الثقب وحجم الفتحات والأداء الهيدروليكي. فقد يكون النسيج الأثقل غير مناسب أيضًا.

ينظم هذا النموذج المقارنة، لكن فريق المشروع المسؤول هو الذي يحدد القبول. استخدم محول الكتلة الاسمية والوحدات للكمية التي يحسبها فقط. تستثني نتيجة كتلة النسيج مواد التغليف، ولا تمثل وزن الشحن أو قياس السماكة أو تصنيف الأداء.

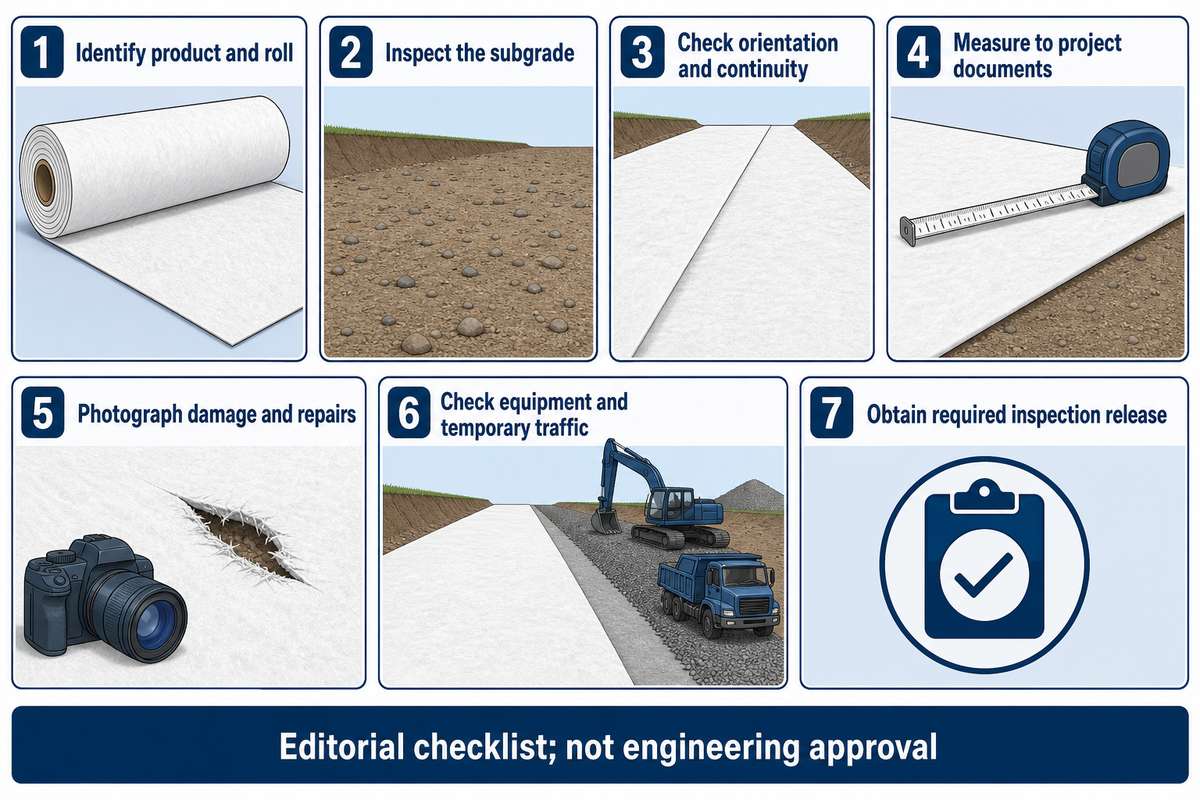

تركيب الجيوتكستايل: 7 فحوصات قبل التغطية

يتمثل أحد مخاطر نقطة التوقف للفحص في تغطية الأدلة. عمليًا، ينبغي للمقاول والمفتش توثيق الحالة والتقاط صورة للعيب، ثم معالجة المشكلة قبل مواصلة العمل.

1. سجّل اسم المنتج المعتمد ورقم اللفة ومستندات التسليم.
2. تأكّد من مطابقة طبقة التأسيس المكشوفة للحالة المعتمدة وخلوها من النتوءات الحادة.
3. تحقّق من الاتجاه والاستمرارية واتجاه التدفق المقصود.
4. قِس التراكبات ووصلات اللحام وتفاصيل الحواف وفق مستندات المشروع؛ ولا تستخدم قيمة موحدة لجميع الحالات.
5. صوّر التمزقات والثقوب والتجاعيد والتلوث والإصلاحات قبل التغطية.
6. تأكّد من أن معدات التركيب وحركة المرور المؤقتة لن تتلف النسيج المكشوف.
7. إذا اشترط المشروع نقطة توقف للفحص، فاحصل على اعتماد مواصلة العمل من المفتش المسؤول، واربط الصور بموقع التركيب.

سجل الفحص «التغطية أو التوقف» قائمة تحريرية، وليس مواصفة أو اعتمادًا هندسيًا؛ لذا ينبغي تكييف السجلات والفحوصات المقترحة مع الإجراءات المعتمدة للمشروع. إذا كان أحد الحقول المطلوبة مفقودًا، فأوقف استكمال القائمة إلى حين طلب الإيضاح بدلًا من التخمين واستكمال النموذج؛ واتبع إجراء نقطة التوقف المعتمد للمشروع قبل تغطية التركيب.

قد يجعل تلف التركيب نتيجة تدفق المياه تبدو أفضل، مع أن النسيج قد تضرر فعليًا. وفي دراسة مخبرية أجراها Cheah وزملاؤه، أظهرت العينات المتضررة زيادة في النفاذية. واختبر الباحثون عينات نظيفة وأشاروا إلى حدود تعميم النتائج. وتشكل النتيجة سببًا لفحص التلف، لا قاعدة قبول للفة ممزقة.

تتناول الدراسة التلف الناتج عن اصطدام الصخور في سياق الهندسة الساحلية؛ ولا تثبت نتيجة عامة لجميع مشاريع الهندسة المدنية. احتفظ بصور التركيب مع تقرير الاختبار. فالتقرير الخاص بعينة سليمة لا يصف حالة تمزق مدفون.

عندما ينسد النسيج أو يتمزق أو يسمح بحركة التربة

في فحص افتراضي لخندق رطب، لا يثبت العثور على جيوتكستايل يبدو نظيفًا في موضع مكشوف واحد أن المصرف بأكمله مفتوح: فلا بد للمياه من عبور واجهة التربة والمرشح، والوصول إلى طبقة التجميع، ثم الخروج عبر مخرج قد يقع خارج المنطقة الظاهرة في صورة الفحص.

تدفع أعراض التعطل إلى الرغبة في تغيير المادة. لكن الاستجابة الميدانية تقتضي حفظ الأدلة وتحديد سبب التعطل والحصول على قرار موثق قبل الإصلاح. ابدأ بمسار المياه الملحوظ وموقع التلف، ثم تحقّق من المخرج والتربة المجاورة وفق التفاصيل المعتمدة.

الحوض الظاهر أو التصريف الموحل أو النسيج الممزق أعراض وليست تشخيصًا. تحقّق من المخرج وتوافق التربة والطبقات الانتقالية والتلف الناتج عن أعمال الإنشاء والتلوث، ومن وصول المياه إلى المسار المقصود. لا تفترض أن استبدال النسيج بلفة أثقل سيعالج انسداد المخرج أو عدم توافق مرشح التربة.

ينبغي للمفتش مقارنة حالة التعطل في الموقع بالرسم المعتمد وتقرير اختبار المورد. ويُعد مسار الأدلة هذا أفضل من تقييم سريع يستند إلى لون النسيج أو كتلته.

احتفظ بالصور والمواقع وهوية اللفة والظروف الجوية وتسلسل التغطية. وبعد ذلك يمكن لمراجع مؤهل من فريق المشروع أن يقرر ما إذا كانت المشكلة قابلة للإصلاح أو تستلزم الإزالة أو تتطلب تفاصيل معدلة.

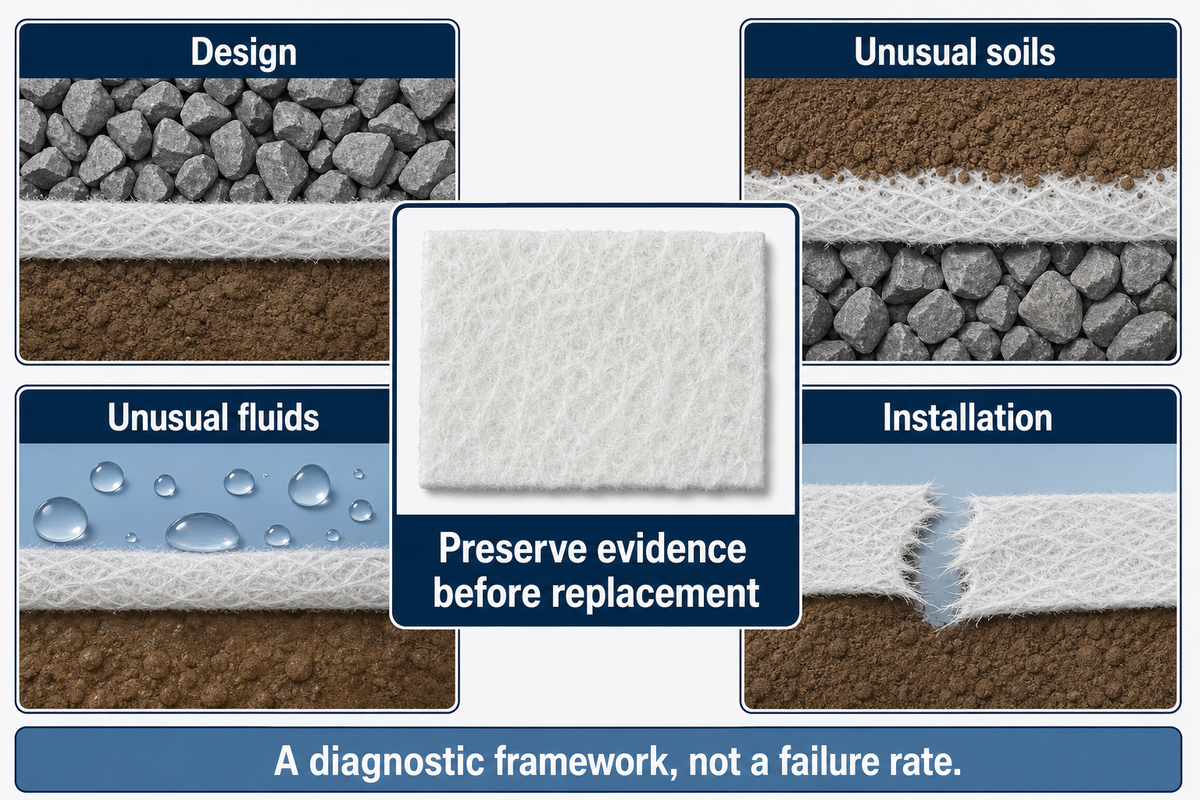

يصنف استعراض Koerner وKoerner لأعطال المرشحات الحالات ضمن التصميم والتربة غير المعتادة والسوائل غير المعتادة والتركيب. ويقدم الاستعراض إطارًا تشخيصيًا، لا معدلًا لأعطال القطاع. وقد يتعلق الانسداد بواجهة المرشح أو السائل، فضلًا عن النسيج؛ لذا احتفظ بالأدلة قبل اختيار البديل.

احتفظ بسجل تسليم قابل للتتبع للجيوتكستايل

قد تؤدي الثغرات في السجلات إلى مشكلات في المشتريات وإمكانية التتبع لاحقًا. وينبغي أن يربط سجل التسليم بين المورد وتقرير الاختبار ومنطقة التركيب واعتماد المفتش.

بوصفه اقتراحًا تحريريًا لسجل التسليم، اربط المادة المعتمدة ورقم الدفعة أو اللفة ومنطقة التركيب وصور الفحص والإصلاحات وتقارير الاختبار واعتماد المفتش. وبالنسبة إلى صفحة منتجات الجيوتكستايل من AQUA، تحقّق من توافر المنتج. وتحدد مستندات المشروع متطلبات الأداء والتركيب.

وفقًا لصفحات طرق ASTM ذات الصلة، تصف طريقة الاختبار نطاق القياس ولا تمثل شهادة شاملة. احرص على توثيق هذا الفرق في ملف المشتريات.

أعدّ الأسئلة المفتوحة باستخدام قائمة التحقق للاستفسار عن الجيوتكستايل من AQUA. فهي تنشئ ملخصًا قابلًا للتحرير دون إرساله. ولحصر الكميات، تستخدم أداة تخطيط مساحة اللفات بيانات التخطيط والتراكب التي تحددها؛ لكنها لا توصي بقيم للتراكب ولا تراعي جميع تفاصيل الموقع.

الأسئلة الشائعة

ما استخدامات الجيوتكستايل؟

يُستخدم الجيوتكستايل لفصل التربة وترشيح المياه وحماية الطبقات المجاورة ومكافحة التعرية أو دعم تثبيت التربة، عندما يدعم التصميم الكامل والأدلة هذه الوظيفة. وفي تطبيقات الهندسة المدنية، حدّد الوظيفة المطلوبة أولًا وقارن المنتج بالرسم المعتمد ومعايير القبول.

هل يمكن للمياه أن تمر عبر نسيج الجيوتكستايل؟

غالبًا، لكن الإجابة تعتمد على التركيب وتوافق التربة والاتجاه الهيدروليكي ووجود مخرج فعال. فالنفاذية وحدها لا تشكل تصميمًا لتصريف المياه. تحقّق من موضع دخول المياه وخروجها من النظام، ومن جزيئات التربة التي يجب أن يحتجزها المرشح، ومن ملاءمة المنتج المحدد وتفاصيل تركيبه لهذه الظروف. لا تعالج الصفحة النافذة مخرجًا مسدودًا أو مسار تجميع مفقودًا؛ بل يجب معالجة ذلك ضمن نظام تصريف المياه قبل تغطية النسيج.

هل نسيج البولي بروبيلين مقاوم للماء؟

لا يحدد اسم البوليمر ما إذا كانت الصفحة النهائية مقاومة للماء. فالجيوتكستايل النافذ يختلف عن بطانة حاجزة متصلة. تحقّق من شكل المنتج ووظيفته المحددين قبل الطلب؛ إذ لا تثبت هوية البوليمر وحدها احتفاظه بالمياه أو أداءه كمرشح.

ما تكلفة الجيوتكستايل؟

قارن عروض الأسعار على أساس المنتج المحدد نفسه، والتغطية القابلة للاستخدام، والاختبارات، والتسليم، والتركيب والإصلاح. لا يقدم هذا الدليل سعرًا موحدًا، ولا يعتمد البديل الأرخص. وقد يتلاشى التوفير الظاهري إذا استُبعدت المستندات المطلوبة من عرض السعر، أو احتُسبت مساحة اللفة الإجمالية بينما يتطلب المخطط مواد إضافية للتراكبات المحددة والارتدادات والقص. اطلب توثيق هذه الافتراضات كتابةً. اعتمد على عروض أسعار حديثة من الموردين لموقعك وطلبك؛ فأمثلة التكاليف التاريخية لا تحدد سعرًا لمشروع حالي.

ما استخدامات الجيوتكستايل في السدود الترابية؟

يمكن استخدام الجيوتكستايل للفصل أو الترشيح أو تصريف المياه أو تدعيم السد الترابي عندما تحدد التصميمات نوع التربة ومسار المياه والأحمال. ويكون التفصيل المعتمد للمشروع هو المرجع الحاكم. تحقّق من حسابات التدعيم وتوافق المرشح ووصلات تصريف المياه كلٌّ على حدة؛ فاعتماد الجيوتكستايل لوظيفة واحدة لا يثبت تلقائيًا ملاءمته للوظائف الأخرى.

المراجع

المراجع والمصادر: إرشادات رسمية، ونطاقات طرق الاختبار، والدراسات المشار إليها أعلاه. تُستخدم الإرشادات التاريخية للاستفادة من مبادئها، لا لتحل محل مواصفات المشروع الحالية.

• إرشادات FHWA الجيوتقنية
• ورقة حقائق EPA عن أفضل ممارسات إدارة الجيوتكستايل
• نطاق ASTM D4491/D4491M
• نطاق ASTM D4751
• Koerner وKoerner: دروس مستفادة من حالات فشل مرشحات الجيوتكستايل
• Cheah وزملاؤه: أضرار التركيب والخصائص الهيدروليكية
