خزان ضحل لتخفيف ذروة تصريف مياه الأمطار لأنظمة التصريف الخلوية
يبدأ نظام تصريف مياه الأمطار الخلوي الضحل بقيد واضح: لا يتوفر عمق عملي كافٍ لخزان تقليدي عميق. وبناءً على ذلك، توفر AQUA أربع وحدات منخفضة الارتفاع. ويتيح ذلك للمهندسين ومشتري المشاريع دراسة التخزين والمساحة التي يشغلها النظام إلى جانب التكوين الهيدروليكي؛ كما تطلب AQUA مراجعة محددة لكل طراز على حدة.
85–250 mm
أربعة ارتفاعات للوحدة المفردة
1000 × 500 mm
المساحة الموحدة للوحدة
95%
نسبة الفراغات المسجلة
40.375–118.75 L
حجم التخزين المحسوب لكل وحدة

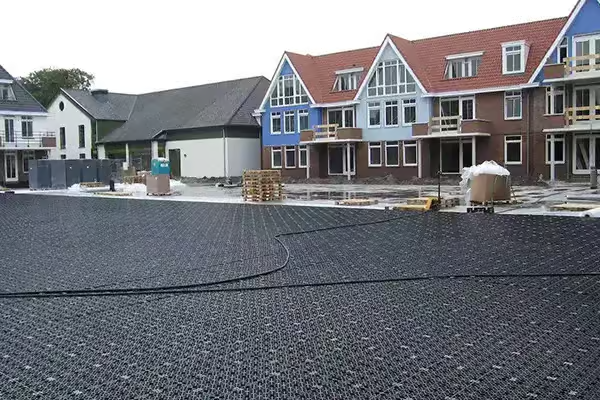

التخزين الضحل للمواقع محدودة العمق
لطبقة تصريف ضمن الأساس بارتفاع 82 مم، راجع المنتج المستقل: نظام طبقة أساس خلوية. طبقة خلوية بارتفاع 82 مم لتصريف المياه ضمن طبقة الأساس الضحلة وتخطيط المكونات حسب المشروع. هذه عائلة منتجات مستقلة عن خزانات تخفيف ذروة التصريف بارتفاعات 85–250 مم.
المقارنة المفيدة هي بين حجم المياه المخزنة وعمق الإنشاء المتاح، لا بين الارتفاعات وحدها. قد يقلل الخزان الضحل عمق طبقة التخزين، لكنه لا يكون تلقائيًا الخيار الأقل تكلفة أو الأقل مخاطرة عند احتساب الحفر وطبقة التغطية والمياه الجوفية والتحكم في المخرج وإمكانية الوصول لأعمال الصيانة.
يتمثل الخطأ الشائع في اتخاذ القرار بناءً على متغير واحد. فقد تعالج طبقة بارتفاع 85 mm مشكلة العمق، لكنها تظل غير مستوفية لمتطلبات التخزين أو التغطية بسبب اختلاف مساحة المخطط والأحمال والوظيفة الهيدروليكية بوصفها مدخلات مستقلة. توفر AQUA Rain Water مقارنة بين الارتفاعات الأربعة ومستندات الطرازات؛ ويتولى مصمم المشروع معالجة مخاطر النظام بعد تركيبه.[5]
طبقة التصريف
- تحقق من مسار التجميع ونقطة التصريف.
- حدد السطح وطبقات الإنشاء المحيطة.
- راجع اعتراض الرواسب قبل الدفن.
نظام تسرّب المياه إلى التربة
- تحقق من أدلة تسرّب المياه إلى التربة ومنسوب المياه الجوفية.
- حدد واجهة الجيوتكستايل الخاصة بالمشروع.
- أبقِ مسارًا لتصريف الفائض أو المياه الزائدة ضمن التصميم.
تخفيف الذروة باستخدام بطانة
- حدد حجم التخزين ومعدل التصريف المسموح به.
- حدد الجيوممبرين وجيوتكستايل الحماية.
- نسّق تفاصيل مدخل المياه والمخرج والتحكم في التدفق.
ملاحظة بشأن الاختيار: اجعل هندسة الوحدة والتخزين محور القرار الأول، ثم تحقق من المدخلات الإنشائية والهيدروليكية ومدخلات الصيانة للنظام المدفون كاملًا.
هل لديك حد أقصى للعمق؟ قارن الطرازات الأربعة قبل تحديد شكل الحفر.

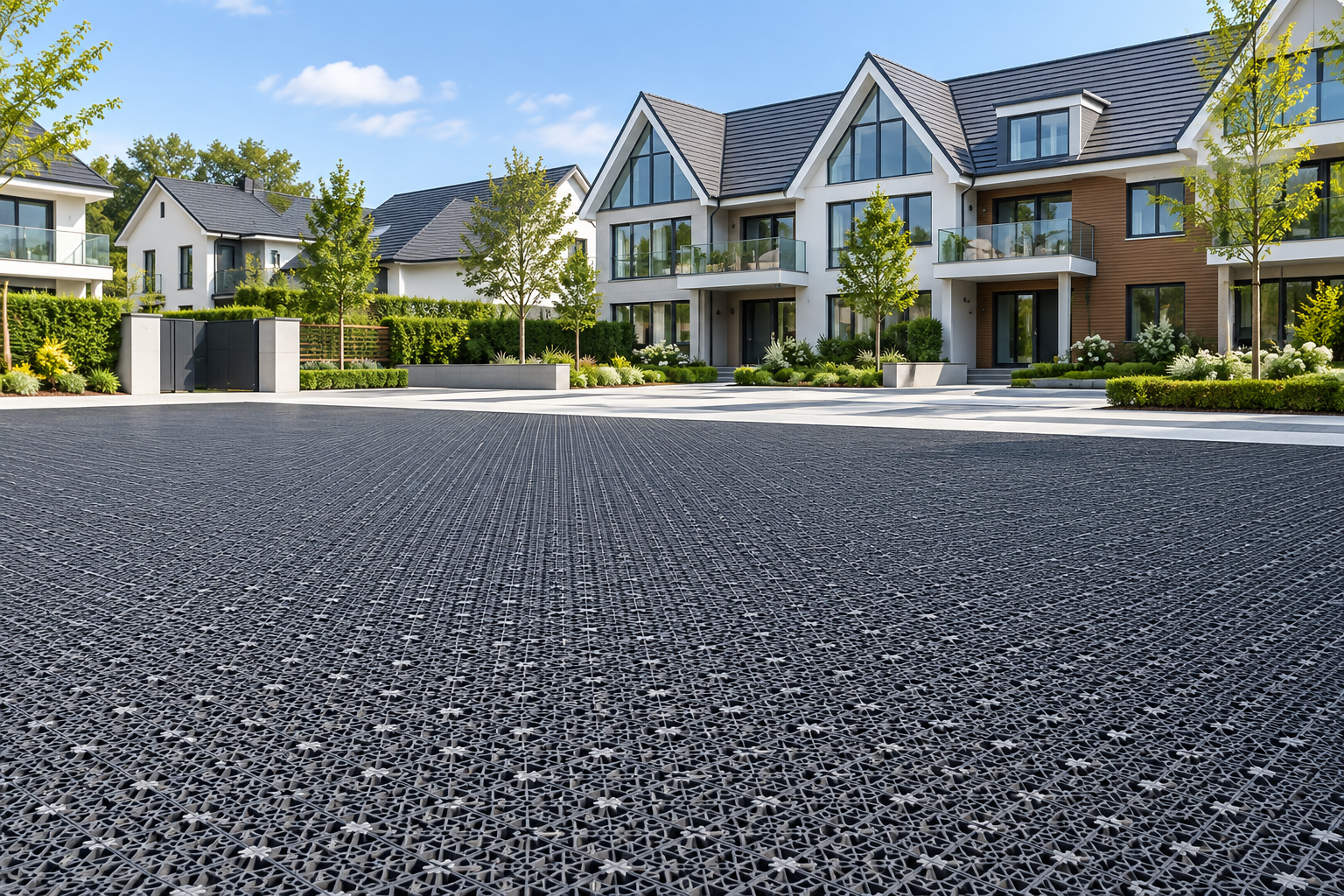

طرازات ARW-SA وبيانات التخزين المتحقق منها
تعتمد الطرازات جميعها المساحة نفسها في المخطط، بينما يتغير ارتفاع طبقة التخزين باختلاف الارتفاع الكلي. حُسبت قيم التخزين أدناه من الأبعاد الخارجية وضُربت في نسبة الفراغات البالغة 95%؛ وتغطي وحدتان مترًا مربعًا واحدًا من مساحة المخطط.
استخدم الجدول لمقارنة كمية المنتج ومساحة المخطط. يتطلب اختيار النظام كاملًا مراجعةً للمشروع تشمل التغطية والقوى الجانبية والأحمال والردم والتربة التحتية والمياه الجوفية وتفاصيل التوصيل.[2]
| حقل الاختيار | ARW-SA-85 | ARW-SA-150 | ARW-SA-200 | ARW-SA-250 |
|---|---|---|---|---|
| الطول | 1000 mm | 1000 mm | 1000 mm | 1000 mm |
| العرض | 500 mm | 500 mm | 500 mm | 500 mm |
| الارتفاع | 85 mm | 150 mm | 200 mm | 250 mm |
| نسبة الفراغات | 95% | 95% | 95% | 95% |
| حجم التخزين الصافي المحسوب | 40.375 L | 71.25 L | 95 L | 118.75 L |
| الوحدات لكل متر مربع | 2 | 2 | 2 | 2 |
| المادة | 100% PP معاد التدوير | 100% PP معاد التدوير | 100% PP معاد التدوير | 100% PP معاد التدوير |
| اللون القياسي | أسود | أسود | أسود | أسود |
-
حساب عدد الوحدات
اقسم حجم التخزين الاسمي المطلوب باللترات على حجم التخزين لكل وحدة من الطراز المختار، ثم قرّب الناتج إلى العدد الصحيح الأعلى.
-
حساب مساحة المخطط
اقسم عدد الوحدات بعد التقريب على اثنين لتقدير مساحة المخطط لطبقة واحدة، قبل احتساب المخصصات وقيود الترتيب.
-
مراجعة النظام
تحقق من ترتيب التكديس والتغطية وأحمال السطح والتربة التحتية والردم والمياه الجوفية وإمكانية الوصول، بالتنسيق مع مصمم المشروع المسؤول.
هل تحتاج إلى تقدير كمية قابل للتتبع؟ أجرِ الحسابات قبل إرسال استفسار المشروع.
قدّر عدد الوحداتالتكوينات الهيدروليكية للتصريف وتسرّب المياه إلى التربة وتخفيف الذروة
لا تؤدي هندسة الوحدة نفسها إلى إنشاء النظام الهيدروليكي نفسه. فتحدد التربة المحيطة والمياه الجوفية ومسار التصريف ما إذا كانت المياه ستتسرّب إلى التربة، أو ستُخزّن تمهيدًا لتصريفها بشكل متحكم به، أو ستتحرك عبر طبقة تصريف.[3]
استخدم الجيوتكستايل المحدد للمشروع، وتحقق من تسرّب المياه إلى التربة والفصل عن المياه الجوفية والمعالجة الأولية وتدابير تصريف الفائض.
استخدم الجيوممبرين المحدد للمشروع مع جيوتكستايل الحماية، ونسّق المخرج المتحكم به مع تصميم التصريف.
حدد منطقة التجميع والمسار إلى شبكة المصب والواجهة مع القنوات أو مداخل المياه أو المخارج.
تُعد أنظمة التصريف الحضري المستدام (SuDS) شكلًا من أشكال التصريف المستدام، حيث تتحول مياه الأمطار المتساقطة على الأسطح غير المنفذة إلى جريان سطحي. ويمكن للتخزين تحت الأرض أن يستوعب المياه، بما فيها المياه الزائدة أثناء هطول الأمطار الغزيرة، وأن يخفّض ذروة التدفق ويدعم إدارة مخاطر الفيضانات.
يضبط جهاز التحكم في التدفق معدل التصريف إلى شبكة الصرف الصحي أو المجرى المائي أو مصرف مياه الأمطار في المصب. ويختار المصمم فتحة أو خانقًا أو جهاز تحكم دواميًا في التدفق عند الحاجة؛ فالدوامة خيار للمخرج وليست ميزة داخل الوحدة.
تتطلب مواقف السيارات التي تشهد حركة مرور مواصفات رصف للخدمة الشاقة تتوافق مع ظروف التربة وتخطيط تخزين المياه. وتظل خزانات تخفيف ذروة التصريف الخلوية جزءًا واحدًا من تصميم إدارة مياه الأمطار والمياه الأوسع نطاقًا.

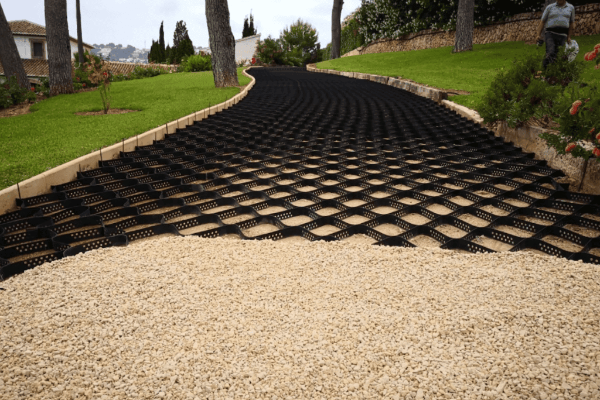

تجميع الوحدات وتوصيلات المشروع
توفر AQUA نظام ألواح علوية وسفلية من قطعة واحدة وبنية وحداتية، تتشابك أجزاؤه معًا. وتُوصَل الوحدات المنفردة بتعشيقات.[2] ومن المفاهيم الخاطئة الشائعة أن عدد الأنابيب أو الفتحات أو التوصيلات في الطلبية يمكن استخدامه لتقدير العدد الإجمالي للفتحات أو التوصيلات في نظام التصريف.
تجميع الوحدة
تتصل الألواح العلوية والسفلية المصبوبة حول الدعامات الداخلية. ولا يُصمم هذا التركيب النهائي لإعادة فتحه.
الترتيب الأفقي
تربط موصلات التعشيق المنفصلة الوحدات المتجاورة. ويُحدّد عدد الموصلات بالرجوع إلى المخطط والطراز المورّدين.
الترتيب الرأسي
يمكن تكديس الوحدات، لكن يُفضّل اختيار الطراز المناسب بارتفاع واحد متى استوفى متطلبات المخطط ومدخلات التصميم.
واجهة الأنابيب
تُحدد توصيلات الأنابيب أو القنوات المفتوحة بحسب المشروع، وتُنجز عادةً في الموقع وفقًا لتفاصيل تصريف معتمدة.
تخطيط التوريد والمدة الزمنية
تُجدول دورات الإنتاج لمدة تقارب 15 يومًا، رهناً بالطراز المطلوب وتجهيز المواد ومزيج الطلبيات والموسم. لذلك ينبغي أن تحسم مراجعة المشروع الطراز والكمية والتغليف والملحقات ومتطلبات التوصيل وحزمة المستندات قبل اعتبار جدول الإنتاج نهائيًا.
أرسل مدخلات المشروع
- حجم التخزين الفعلي المطلوب وعمق الإنشاء المسموح به
- مخطط الموقع والمساحة المتاحة وترتيب الوحدات المقترح
- وظيفة النظام: تصريف المياه أو تسرّبها إلى التربة أو تخفيف ذروة تصريفها باستخدام بطانة
- استخدام السطح وأحمال التصميم وطبقات التغطية ومعلومات التربة التحتية
- متطلبات المياه الجوفية وبيانات التربة ومدخل المياه والمخرج والتحكم في التدفق
- إمكانية الوصول للفحص والتحكم في الطمي ومفهوم الصيانة
- الوجهة وتفضيلات الشحن ومستندات المنتج المطلوبة
- يُفضّل شحن الوحدات الأساسية في حاوية كاملة.
- يمكن دراسة الشحن الجزئي LCL والشحن في حاويات أصغر للطلبيات المناسبة.
- تُرصّ عادةً أجسام الوحدات الأساسية والألواح الجانبية على منصات.
- تُعبأ المشابك وأغطية الحواف والملحقات الصغيرة لكل طلبية في صناديق خشبية أو أكياس.
فحص الدفعات والمستندات الداعمة
قبل الشحن، تخضع دفعات المنتجات المصبوبة الأساسية لأخذ عينات بنسبة تقارب 2% لفحص الأبعاد واللون والمظهر ومقاومة الضغط. هذا إجراء داخلي لفحص الدفعات، وليس خطة قبول إحصائية تلقائيًا ولا شهادة من جهة خارجية.
يُنسّق توريد الجيوتكستايل والجيوممبرين بوصفهما منتجين داعمين مشتراة عبر عملية التوريد لدى Aqua. ولا ينطبق بيان أخذ عينات المنتجات المصبوبة على كل دفعة من الجيوتكستايل أو الجيوممبرين أو EPDM المشتراة.
الفحوص الداخلية
نراجع التكوين المطلوب وحالة المنتج الظاهرة وحالة الفحص والتعبئة قبل التحميل.
01قدرة اختبار الضغط
يضم مصنعنا آلة لاختبار الضغط، لإجراء اختبارات داخلية أو مشهودة على دفعات المنتجات المصبوبة الأساسية.
02مستندات الطلبية
يمكن توفير تقارير اختبارات منتجات مختارة من جهات خارجية وشهادات الشركة وفقًا للمنتج والطلبية.
03هل تريد مطابقة الأدلة مع الطلبية؟ اطلب قائمة الطراز وفحص الدفعة والمستندات المتاحة مع عرض السعر.
اطلب نطاق المستنداتمن تكوين المنتج إلى التعبئة للتصدير
يمكن ترتيب تنسيق الخدمات لاختيار المنتج وفحص الدفعات والمواد الداعمة والتعبئة للتصدير والإشراف على التحميل والدعم الفني وشراء الجيوتكستايل والجيوممبرين. وتقلل هذه الخدمة مخاطر طلب حجم تخزين دون التحقق من مواد الإحاطة والملحقات والمواد الداعمة والمستندات أو طريقة الشحن.

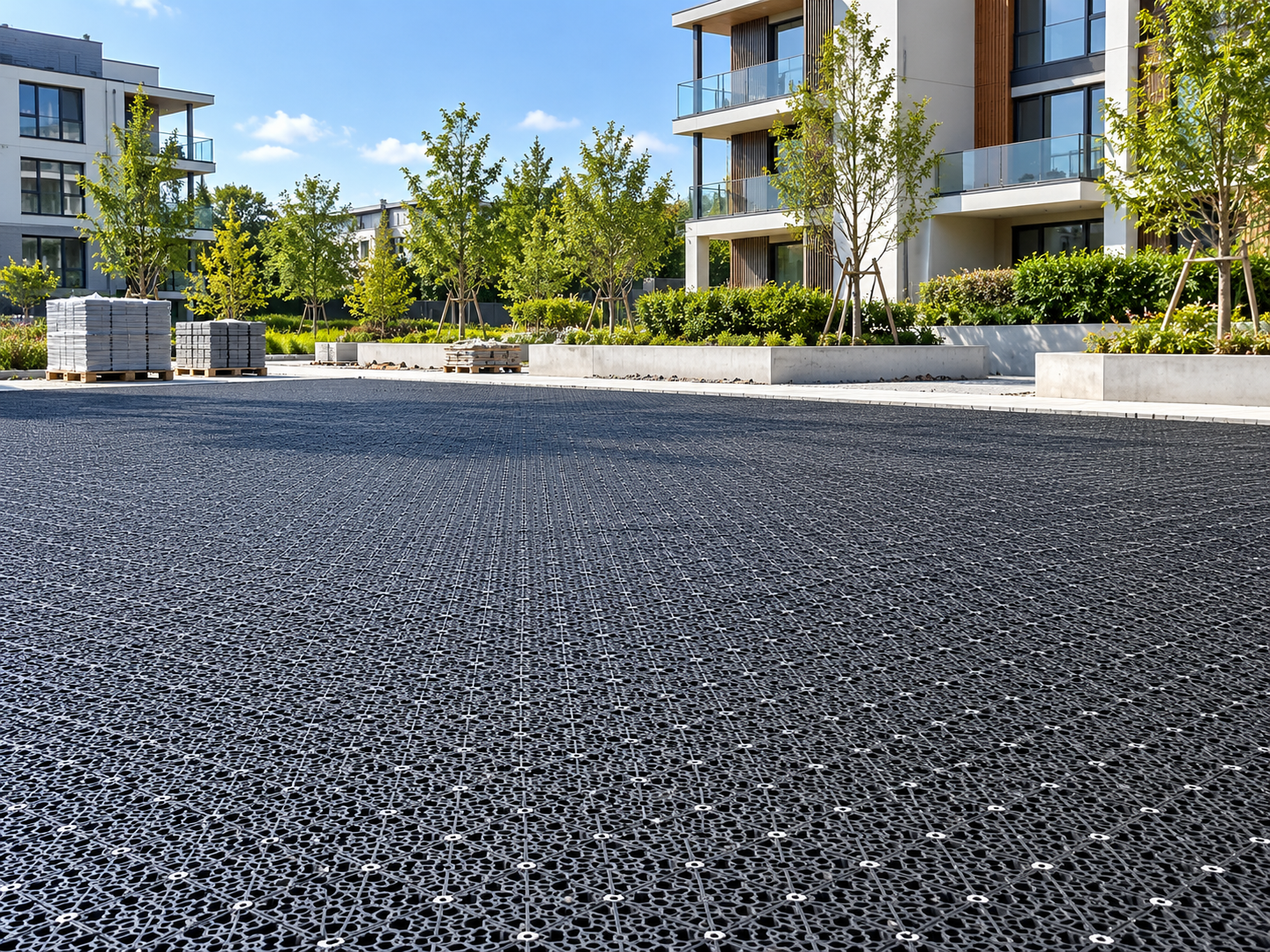

تصميم الرصف والأنظمة المدفونة
تتطلب تطبيقات الطرق ومواقف السيارات من المهندس المسؤول التحقق من تصميم الرصف والنظام المدفون كاملًا.

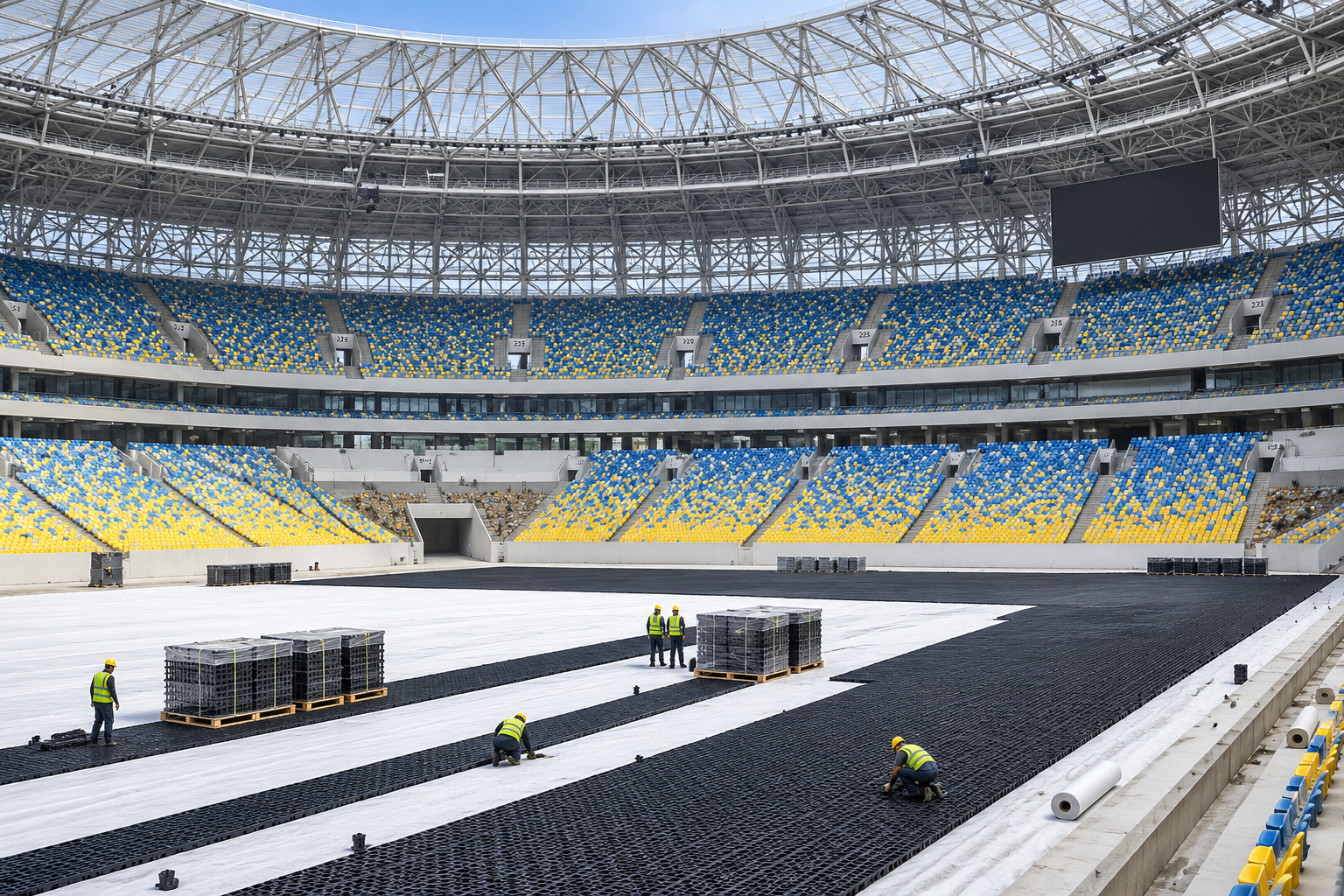

حماية السطح القابل للاستخدام
يمكن للتصريف أو التخزين منخفض الارتفاع حماية مناسيب السطح القابلة للاستخدام عند تصميم المسار الهيدروليكي بما يتناسب مع الموقع.
01
مراجعة المدخلات
نحدد العمق والتخزين والمساحة التي يشغلها النظام ووظيفته الهيدروليكية وواجهات المشروع.
02
اقتراح الطراز
نقارن الارتفاعات الأربعة لطرازات ARW-SA ونؤكد نطاق التوريد المدرج في عرض السعر.
03
الإنتاج
نجدول إنتاج الطراز المصبوب والتكوين المطلوب وفقًا للمواد ومزيج الطلبيات.
04
الفحص
نراجع الفحوص المنطبقة على الدفعات المصبوبة وتكوين المنتج وحالة التعبئة.[4]
05
التحميل
يمكننا ترتيب الإشراف على التحميل وتثبيت الحمولة داخل الحاوية وإغلاقها وإعداد تقرير مصور.
قدرات الإنتاج والمنشأة

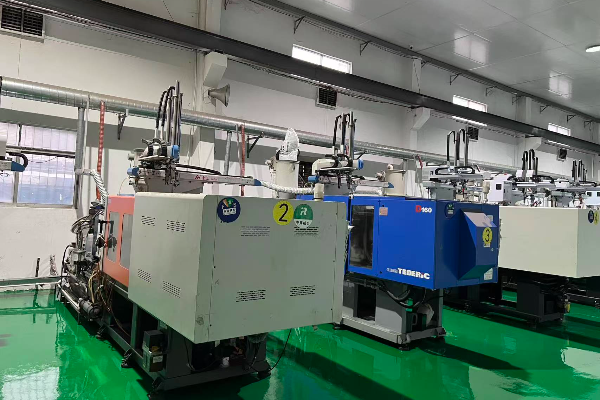

قدرات المصنع لإنتاج الوحدات المصبوبة الأساسية
تأسس مصنعنا في 2009، ويدعم مجموعة وحدات تخزين مياه الأمطار الأساسية باستخدام 30 آلة للقولبة بالحقن ونظام إنتاج على ورديتين. وتبلغ الطاقة الإنتاجية التشغيلية نحو 1,000 m³/day للوحدات الأساسية، فيما يبلغ حجم الصادرات السنوي نحو 300,000 m³/year؛ وتبقى المواعيد الفعلية رهناً بالطراز والمواد ومزيج الطلبيات والموسم.
ضبط الطراز
نُهيّئ المنتجات المصبوبة وفقًا للطراز المطلوب ومتطلبات التوريد المتفق عليها.
خيارات حضور الفحص
نقبل تدقيق المصنع من العميل أو جهة خارجية بعد حجز موعد مسبق، ويمكننا ترتيب فحص مرئي عن بُعد.[4]
مراجعة التحميل
يمكننا الإشراف على فحوص المظهر والأبعاد والتعبئة وتثبيت الحمولة داخل الحاوية وإغلاقها وإعداد تقرير مصور.
السرية
لا نفصح عن هويات العملاء أو الموزعين؛ ولا تُنشر الأسماء إلا بعد موافقة محددة.
ملاءمة التطبيقات والمفاضلات
يمكن النظر في أنظمة التخزين الخلوية الضحلة للمشاريع التي يمثل العمق المحدود قيدها الحاسم ويسمح تصميمها بنهج وحداتي. وليس الخيار الأرخص دائمًا هو المسار الأفضل؛ كما أن الطراز الأقل ارتفاعًا ليس دائمًا أصغر الأنظمة.

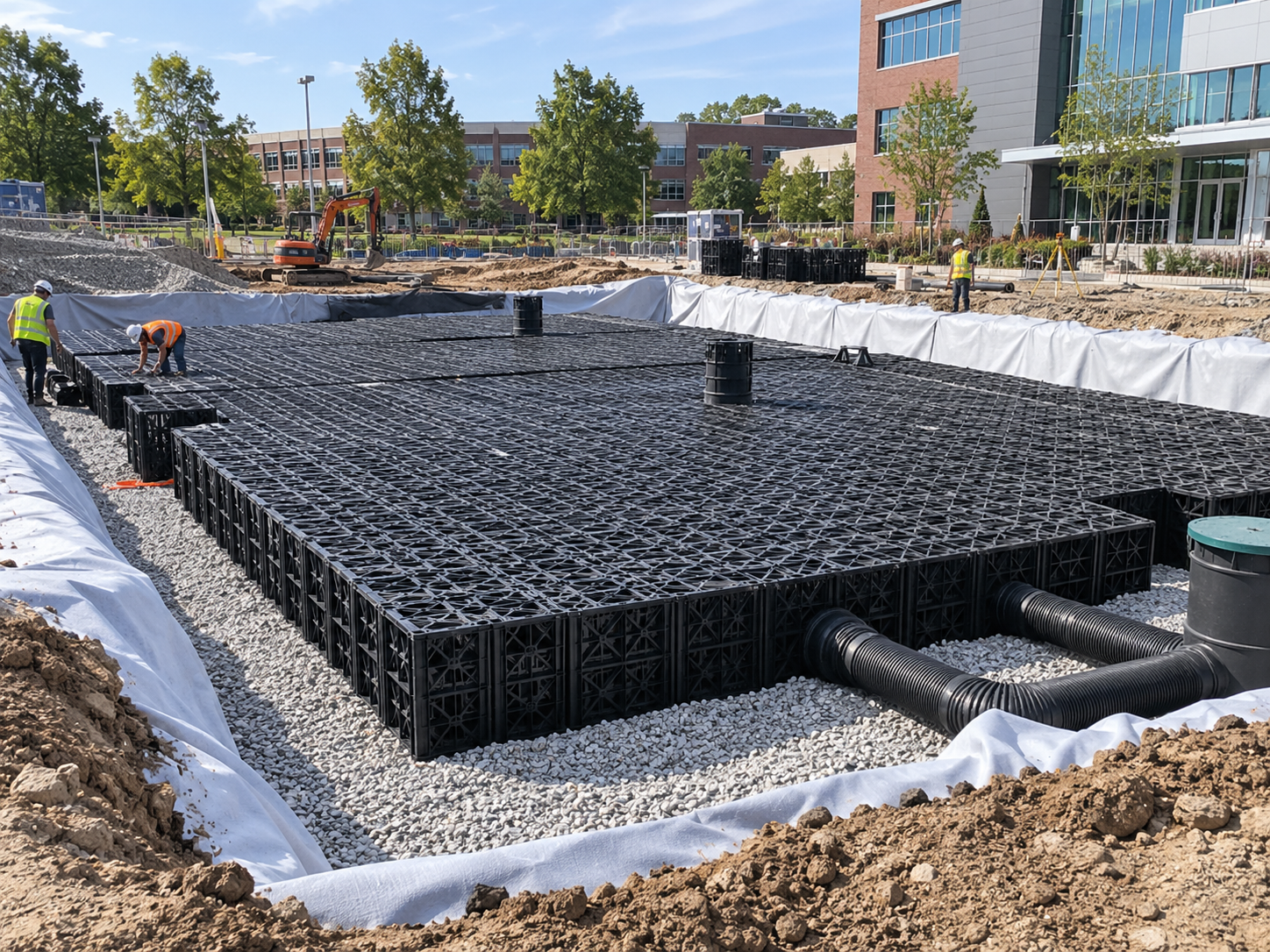

ملاءمة جيدة
- المنصات والساحات والمناطق المنسقة وملاعب العشب الرياضي ذات العمق المحدود
- مناطق موزعة للتصريف أو التخزين حول المرافق
- المشاريع التي تتطلب مقارنة التخزين بأربعة ارتفاعات ضمن مساحة مخطط واحدة

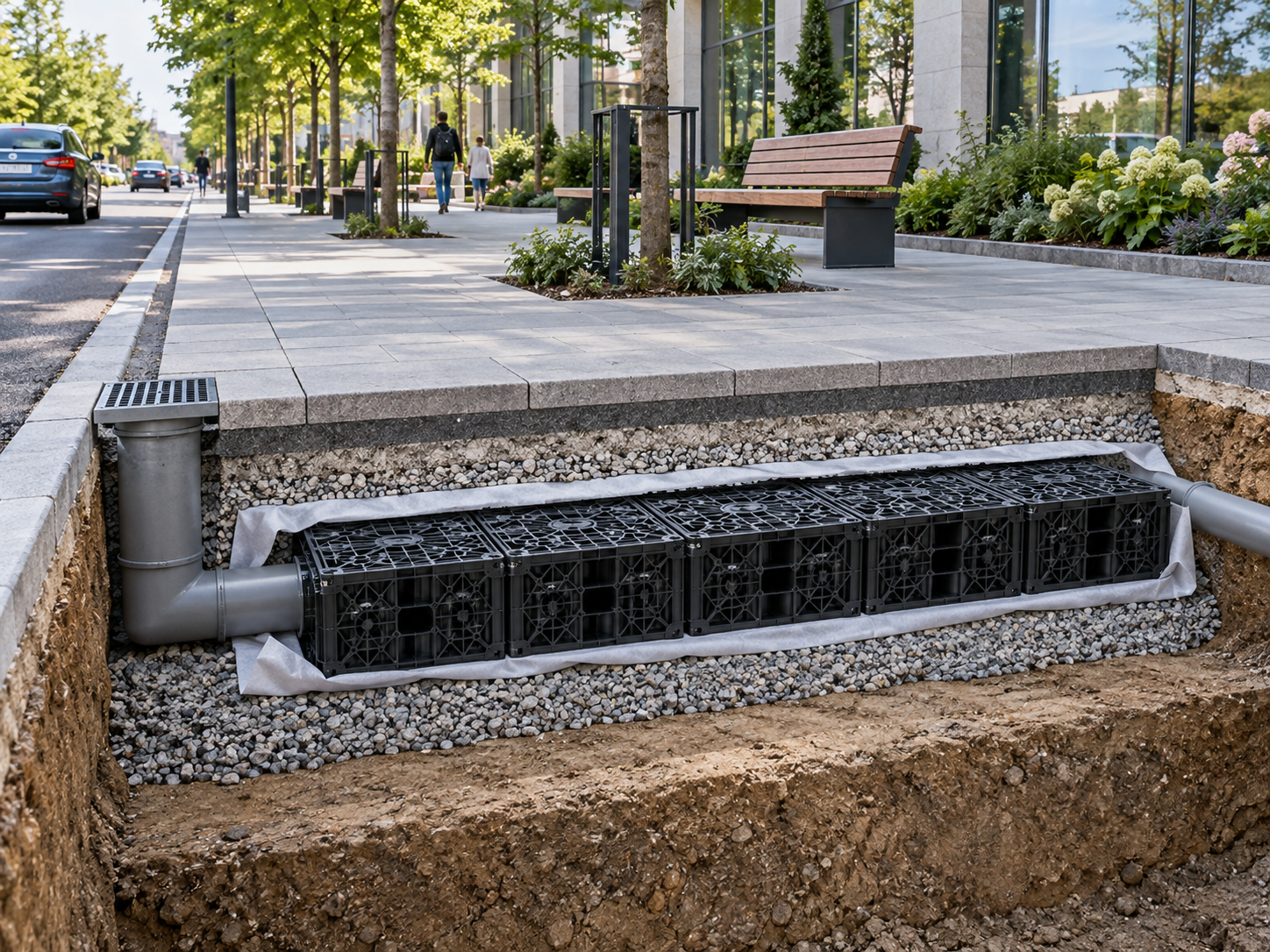

تتطلب مراجعة دقيقة
- أحمال حركة المرور أو طبقة تغطية ضحلة أو طبقات سطح غير اعتيادية
- ارتفاع منسوب المياه الجوفية أو التعرض لقوى الطفو أو ضعف التربة التحتية
- محدودية إمكانية الوصول للفحص أو كثافة الطمي أو تعقيد التوصيلات

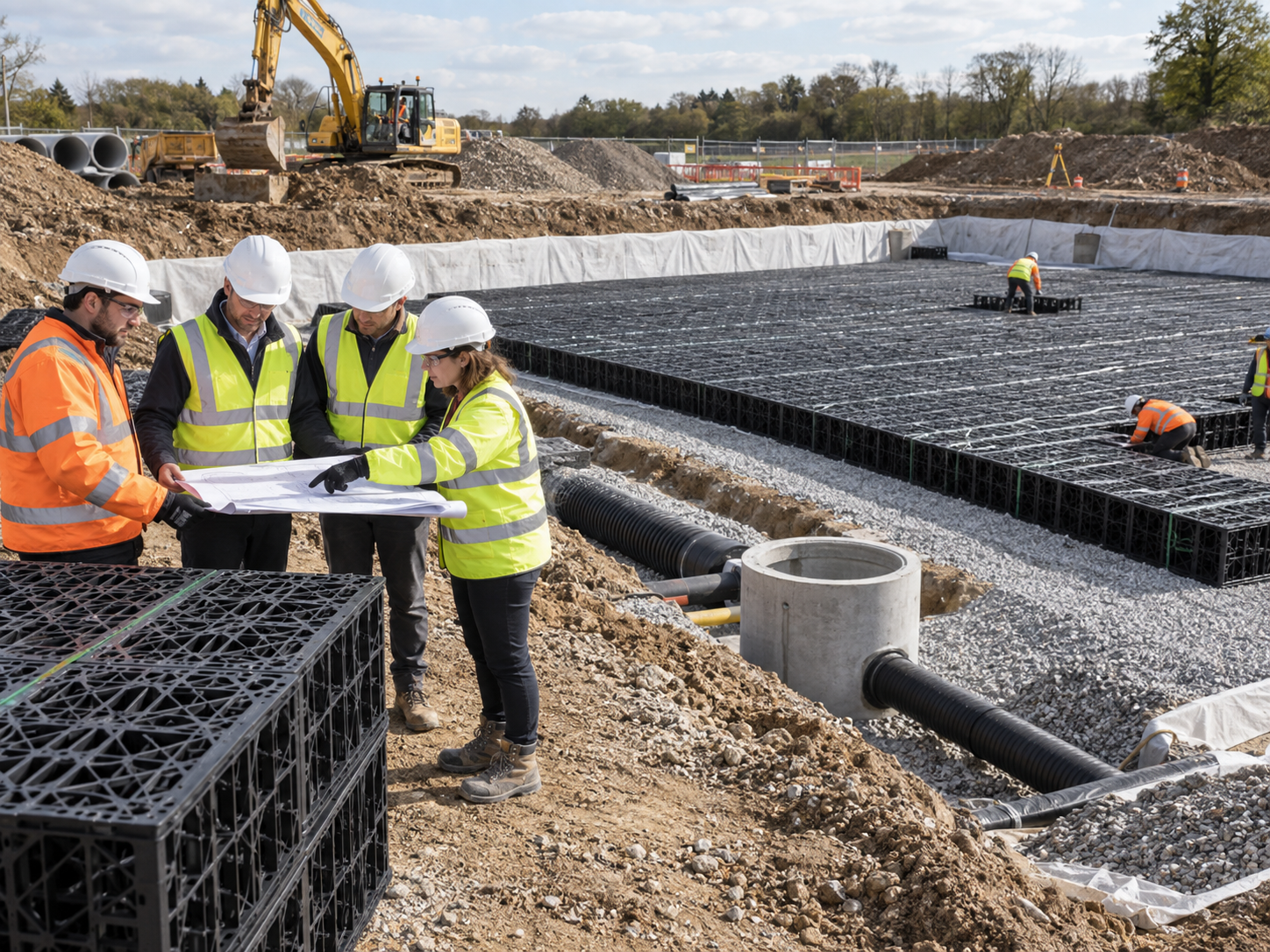

مقارنة البدائل
- التخزين الكبير جدًا عندما يحسّن هيكل آخر قابلية التنفيذ
- المواقع التي تتحكم فيها إمكانية الوصول للتنظيف في النظام بأكمله
- المشاريع التي لم تُحسم فيها مسؤولية التصريف أو تسرّب المياه إلى التربة أو الصيانة
أدوات هندسية لتصريف مياه الأمطار الخلوي الضحل
اختر أدناه أداة هندسية لإعداد نظام تخزين مياه الأمطار الضحل، أو تقدير كميات الوحدات، أو تجهيز مواصفات المشروع.
أداة ARW SA لاختيار العمق وحجم التخزين
احسب حجم التخزين المطلوب استنادًا إلى حدود عمق الحفر وقيود مساحة حوض التجميع في الموقع.
أداة تقدير عدد وحدات الخزان الضحل
قدّر بدقة عدد الوحدات الخلوية والمساحة التي يشغلها النظام اللازمة لتحقيق سعة التخزين المستهدفة.
قائمة التحقق لطلب عرض سعر لنظام خلوي ضحل
تأكد من تجهيز جميع ظروف الموقع الأساسية وتصنيفات الأحمال والمتطلبات الفنية قبل تقديم طلب عرض السعر.
الأسئلة الشائعة
ما ارتفاعات الخزانات الضحلة المتاحة؟
85 أو 150 أو 200 أو 250 mm.
ما كمية المياه التي تخزنها كل وحدة؟
يبلغ حجم التخزين الصافي المحسوب 40.375 L للطراز ARW-SA-85، و71.25 L للطراز ARW-SA-150، و95 L للطراز ARW-SA-200، و118.75 L للطراز ARW-SA-250. وتستند هذه القيم إلى الأبعاد الخارجية مضروبة في نسبة الفراغات المسجلة البالغة 95%.
هل يمكن استخدام الوحدات كصناديق ضحلة لحفرة امتصاص المياه؟
يمكن استخدامها في تكوين لتسرّب المياه إلى التربة عندما يحدد المشروع واجهة مناسبة منفذة للمياه من الجيوتكستايل، ويتحقق من ظروف التربة والمياه الجوفية والمعالجة الأولية وتصريف الفائض. ولا يُسمح دائمًا بالتسرّب إلى التربة أو يكون مناسبًا، لذا تظل مراجعة التصميم محليًا ضرورية.
ما الذي يتغير عند استخدام خزان لتخفيف ذروة تصريف مياه الأمطار؟
يستخدم تكوين تخفيف الذروة المبطن الجيوممبرين المحدد للمشروع مع جيوتكستايل الحماية ومسار مخرج أو تحكم في التدفق مصمم خصيصًا. تحقق من التخزين المطلوب والتصريف المسموح به ومنسوب المخرج ومسار الفائض ومفهوم الفحص قبل تسعير تكوين المنتج، لأن عدد الوحدات وحده لا يحدد الأداء الهيدروليكي.[3]
هل يمكن تركيب الوحدات الضحلة أسفل مناطق حركة المرور؟
تعتمد ملاءمة النظام لحركة المرور على النظام كاملًا، بما في ذلك الطراز والتغطية وطبقات الرصف والحمل الإضافي وارتفاع التكديس والردم والتربة التحتية وجودة التركيب. اطلب مراجعة مستندات الطراز المحدد، وقدّم فئة حركة المرور المتوقعة ومقطع الإنشاء، واحصل على اعتماد المهندس المسؤول لتصميم النظام المدفون.
هل تعادل أرقام اختبار الضغط حمل المشروع المسموح به؟
لا. فنتائج المكوّن لا تحدد تصنيفًا عامًا للمشاريع.
كيف تُوصَل الوحدات؟
تتشابك الألواح العلوية والسفلية لتشكّل وحدة، بينما تربط تعشيقات منفصلة الوحدات المتجاورة أفقيًا. ويُحدّد العدد النهائي للموصلات وترتيب التكديس بالرجوع إلى مخطط المشروع.
كيف تُوصَل الأنابيب؟
في الموقع عادةً، وفقًا لتفاصيل تصريف المشروع المعتمدة.
ما الذي يشمله الفحص بنسبة تقارب 2%؟
يشمل أخذ عينات من دفعات المنتجات المصبوبة الأساسية لفحص الأبعاد واللون والمظهر ومقاومة الضغط قبل الشحن. وهو إجراء فحص دفعات من الطرف الأول، وليس خطة قبول منشورة وفق AQL، ولا إقرارًا بفحص كل وحدة، ولا قاعدة تنطبق على كل دفعة مشتراة من الجيوتكستايل أو الجيوممبرين أو EPDM.
هل يمكن للمشترين حضور فحوص المصنع؟
نعم، عند الاتفاق مسبقًا على نطاق الفحص. كما يمكن توفير تسجيل فيديو للاختبار.
ما مدة الإنتاج؟
تُجدول دورات الإنتاج لمدة تقارب 15 يومًا، رهناً بالطراز المطلوب وتجهيز المواد ومزيج الطلبيات والموسم. احسم الطراز والكمية والملحقات ومتطلبات المستندات أولًا؛ ثم يؤكد عرض السعر المدة الخاصة بالتكوين الذي خضع للمراجعة، بدل اعتبار الجدول العام موعد شحن مضمونًا.
هل تتولى AQUA تركيب النظام؟
لا. تتولى AQUA توريد المنتج والدعم المرتبط به.
