Cómo funciona un tanque de regulación pluvial: mecanismo, control de caudal y dimensionamiento en el Reino Unido
Por AQUA Rain Water Solutions | 17 de febrero de 2026 | 13 min de lectura
Después de tres meses, el estacionamiento está inundado. El sistema de drenaje ya se había dado por terminado, el contratista se ha ido y el promotor ha recibido una llamada del LLFA preguntando por qué el agua de superficie se acumula en el desagüe de la carretera. Por lo general, el problema se debe a un diseño deficiente o a que el desagüe es demasiado pequeño tanque de atenuación.
Bajo tierra, un tanque de atenuación almacenará temporalmente la escorrentía de aguas superficiales durante una tormenta intensa y luego la liberará lentamente a un ritmo controlado, lo que permitirá que los desagües y cursos de agua aguas abajo puedan seguir el ritmo. El requisito del Reino Unido para los nuevos desarrollos —establecido en CIRIA C753 (2015) y el Documento H de la Normativa de Edificación (2010) —consiste en limitar el caudal de descarga a un índice de escorrentía de terrenos vírgenes, que suele oscilar entre 2 y 8 litros por segundo por hectárea. Ese único requisito hace que los tanques de atenuación formen parte de los nuevos sistemas de drenaje del Reino Unido, y es la razón por la que es más importante acertar con el diseño que buscar la opción más barata.
Esta guía explica cómo funciona realmente un tanque de atenuación de aguas pluviales: desde su mecanismo de almacenamiento en tres etapas hasta las opciones de control de caudal, pasando por el dimensionamiento en el Reino Unido, la selección de materiales y los fallos habituales que pueden provocar problemas.
Si eres nuevo en este tema, es útil que primero comprendas qué es realmente un tanque de atenuación antes de analizar el mecanismo en detalle.

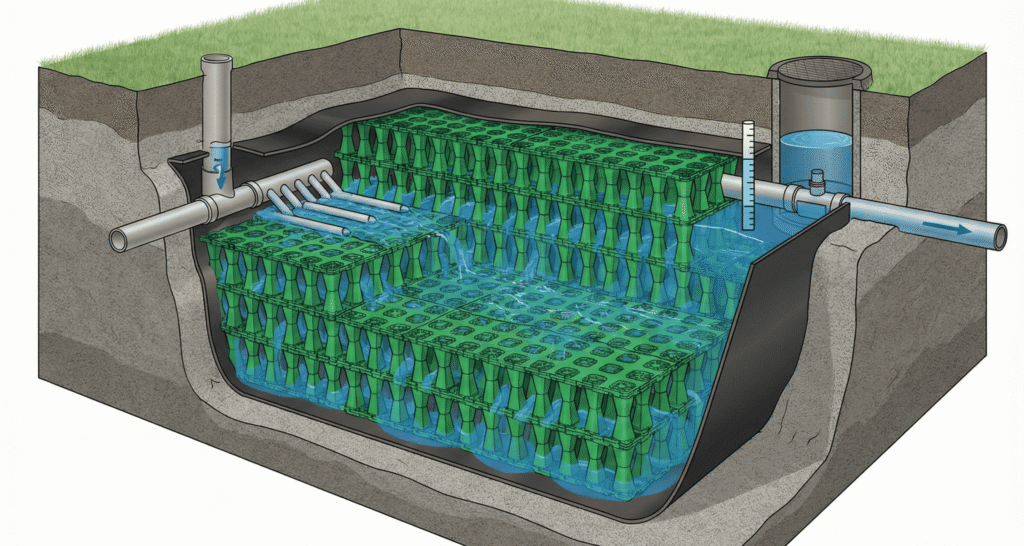

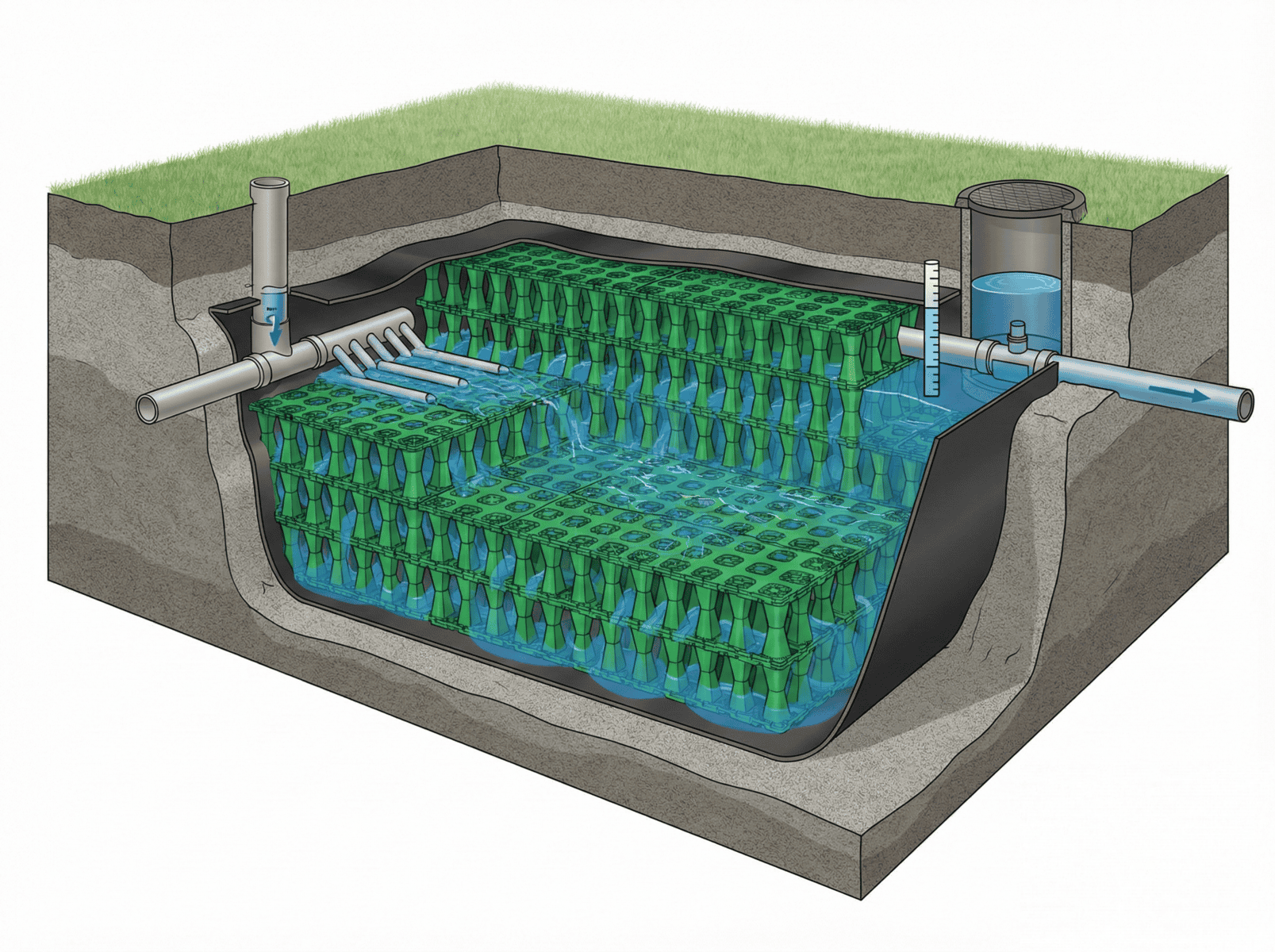

Cómo fluye el agua a través de un tanque de atenuación
Pensemos en ello como una bañera. El grifo es la lluvia, sea cual sea el caudal que caiga del cielo. El desagüe es el control de flujo en el desagüe, y eso determina la velocidad a la que sale el agua. Si el flujo de entrada es mayor que el de salida, la tina se llena. Eso es, en pocas palabras, la atenuación.

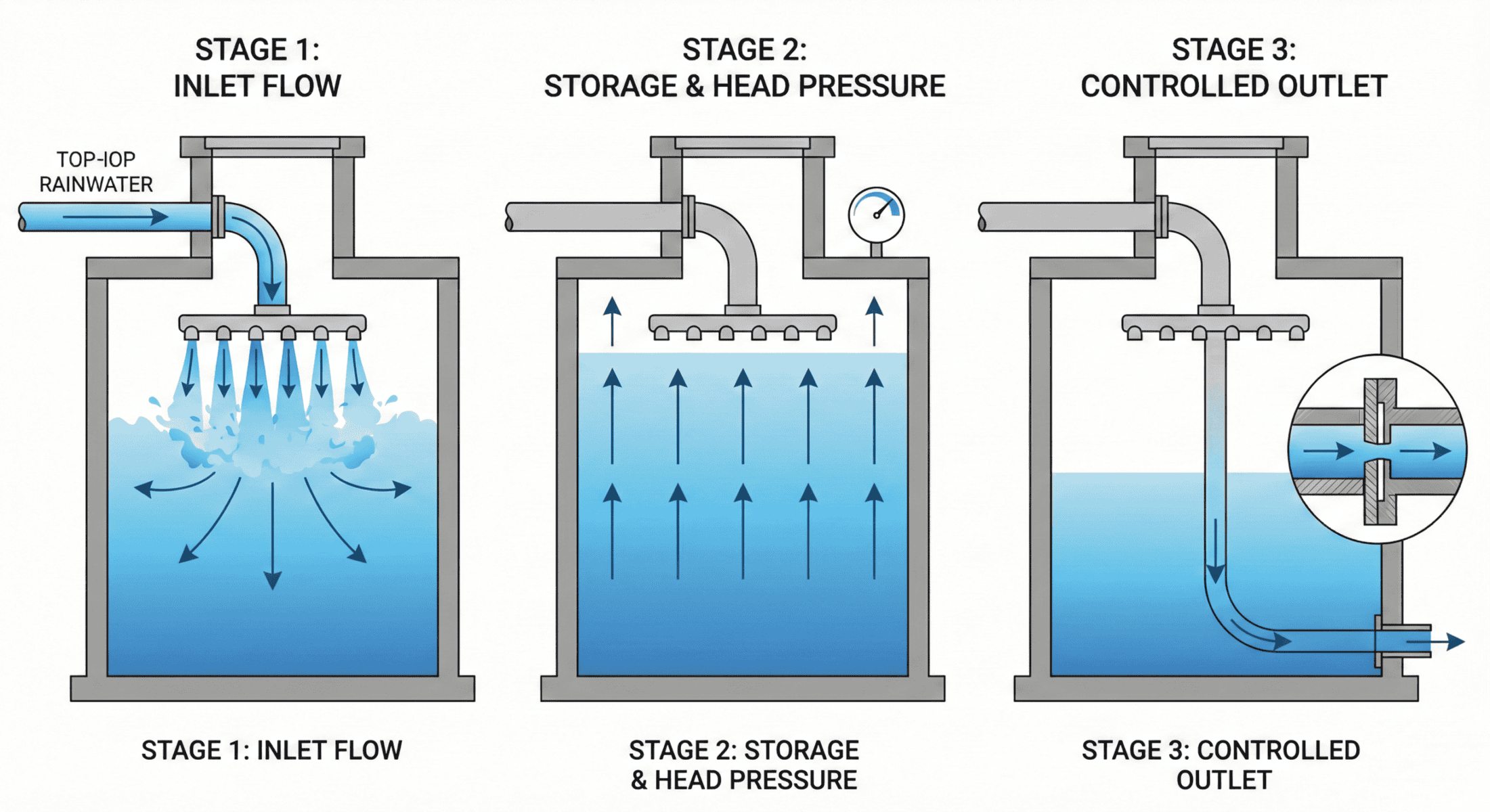

En realidad, hay tres fases.
Fase 1: Entrada y disipación de energía. El agua de escorrentía de la superficie procedente de techos, estacionamientos y entradas de vehículos fluye hacia el tanque a través de la red de tuberías. En la entrada, el caudal entrante se ralentiza mediante un dispositivo de disipación de energía (o colector de entrada). Si se omite este dispositivo, la fuerza del agua entrante erosiona el interior del geocelular cajas, lo que afloja las juntas y genera residuos que obstruyen el sistema.
Fase 2: Almacenamiento y montaje del cabezal. El control de flujo en la salida limita el caudal a, por ejemplo, 5 l/s. El agua se acumula en el espacio vacío entre los módulos geocelulares y el nivel del agua (carga hidráulica) aumenta. Se genera una presión hidrostática contra el control de flujo que determina la velocidad a la que se descarga el agua. Con un 95% índice de vacío, una excavación de 100 m³ proporciona aproximadamente 95 m³ de capacidad bruta; en la práctica, hay que aplicar una deducción por sedimentación y por margen de seguridad.
Fase 3: Descarga controlada. La tormenta ha pasado. El caudal de entrada se reduce a cero. El agua almacenada en el espacio vacío se drena a través del control de flujo, lo que lleva más tiempo a medida que disminuye la altura de caída. El tanque se vacía en cuestión de horas, a veces días, y queda listo para la próxima precipitación.
El hidrograma lo dice todo. Una cuenca sin control produce un fuerte pico de caudal. El tanque de atenuación distribuye ese mismo volumen a lo largo de un período más prolongado, lo que suaviza el pico. Ese es el objetivo.
Consejo de experto: Al realizar modelos en MicroDrainage o un software similar, no se limite a simular la tormenta de 1 en 100 años. Simule tormentas con una duración que oscile entre los 15 minutos y las 48 horas. Identifique la tormenta crítica, es decir, aquella cuya duración genere la máxima demanda de almacenamiento. Por lo general, es una tormenta de 6 horas la que determina el tamaño del tanque, y no el breve y intenso chaparrón que la mayoría de la gente suele suponer.

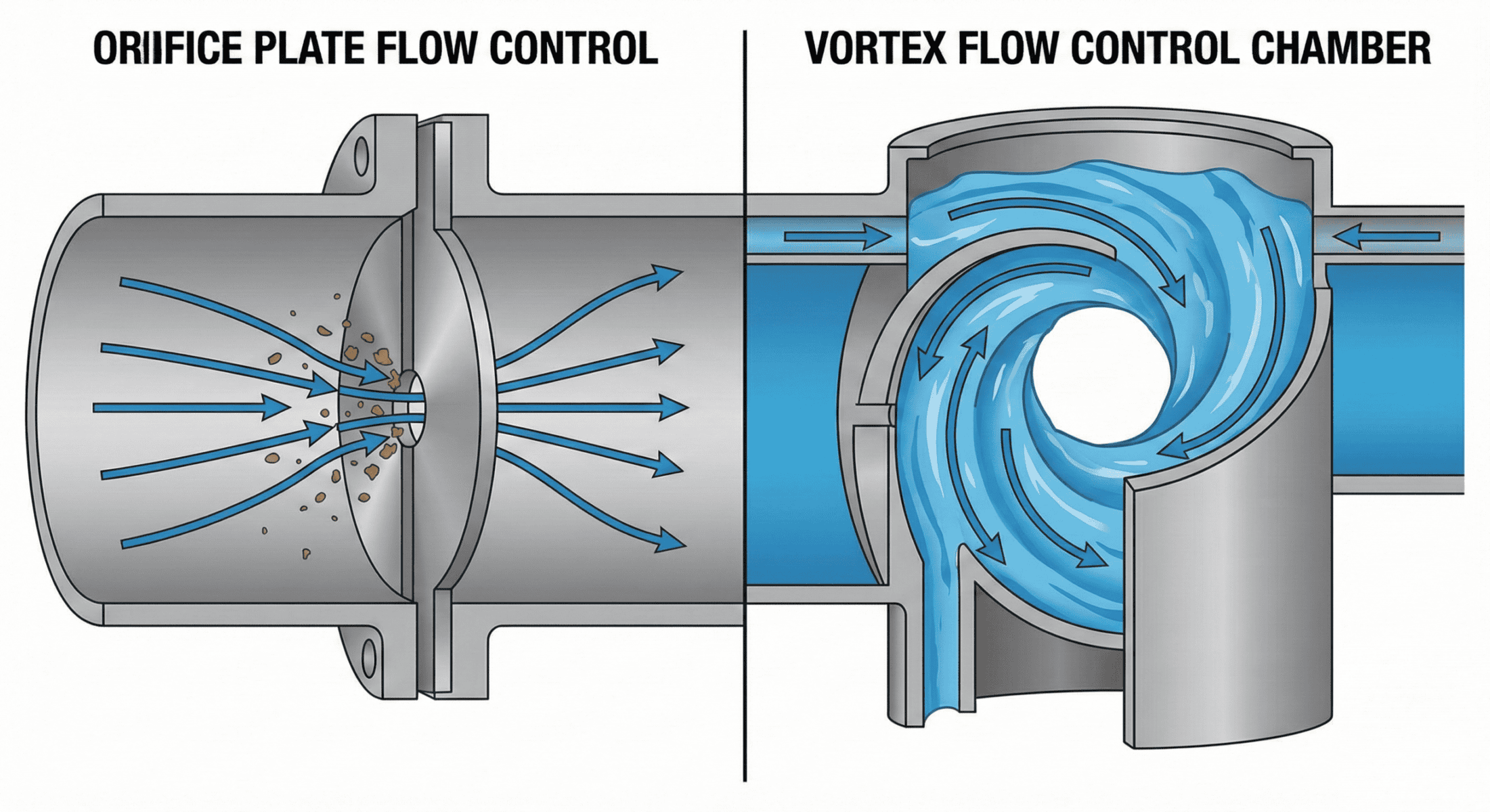

Control de flujo por vórtice frente a placa de orificio para tanques de atenuación
Todo tanques de atenuación necesito un control de flujo dispositivo para controlar el flujo de salida. Dos tecnologías rivales dominan el mercado británico y la elección influirá en el tamaño del tanque, el mantenimiento y el costo de propiedad.
La placa de orificio es la más tradicional. Es una placa de metal con un orificio. El caudal es proporcional a la raíz cuadrada de la altura manométrica: aumenta a medida que el tanque se llena y luego disminuye rápidamente a medida que el tanque se descarga. Simple. Pero aquí está el problema. Para descargas bajas por debajo de 5 l/s a profundidades de enterramiento menores de 0,6 m, el tamaño de la abertura será inferior a 50 mm. Las aberturas tan pequeñas se obstruyen con hojas, arena y lodo de construcción.
El control de flujo por vórtice (VFC) —productos de marcas como Hydro-Brake— se basa en un principio diferente. A bajos caudales, el agua pasa sin obstáculos. A alta presión, la entrada tangencial hace que el agua gire, generando un núcleo de aire en el centro. El freno hidráulico crea resistencia, pero la salida es aproximadamente seis veces mayor que el orificio equivalente para el mismo caudal de diseño.
Los tanques VFC pueden reducir el volumen de almacenamiento necesario entre un 15 y un 30 por ciento. El ahorro de costos se produce en la excavación y geocelular cantidad por caja.
| Dimensión | Placa de orificio | Control de flujo vorticial |
|---|---|---|
| Riesgo de obstrucción | Muy alto (apertura reducida con caudales bajos) | Bajo (gran apertura, acción autolimpiante) |
| Desempeño hidráulico | Por lo general, el caudal disminuye a medida que desciende la altura de elevación | Curva en S optimizada, mayor caudal medio |
| Costo inicial | Bajo (entre 80 y 200 libras) | De medio a alto (entre 800 y 2500 libras esterlinas) |
| Mantenimiento | Es necesario realizar limpiezas manuales con frecuencia | Pasivo, basado principalmente en inspecciones |
| Repercusión en el volumen de almacenamiento | Referencia | Reduce el volumen necesario entre un 15 % y un 301 % |
Consejo de experto: Para proyectos residenciales de menos de 5 m³, suele bastar con una placa de orificio simple, cuyo precio oscila entre 80 y 200 libras. En el caso de proyectos comerciales de más de 0,5 ha, casi siempre vale la pena invertir en un VFC, ya que la reducción del almacenamiento por sí sola ya lo amortiza. Véase el Guía completa sobre los tanques de atenuación en el Reino Unido para consultar los detalles completos de las especificaciones.
¿Cómo afecta un tanque de atenuación al diseño de su sistema de drenaje?
Paso 1: Prueba de percolación BRE 365. Según la Parte H (2010) del Reglamento de Edificación, existe una jerarquía de drenaje: en primer lugar, la infiltración; en segundo lugar, los cursos de agua; y, como último recurso, el alcantarillado. No se puede descartar la infiltración sin demostrar que no funcionará. BRE 365 (Digesto BRE 365) establece un procedimiento: cavar un pozo de prueba, rellenarlo y anotar la bajada del nivel del agua. Sin el resultado de esa prueba, LLFATe devolverán la solicitud.
Paso 2: Índice de escorrentía de terrenos sin urbanizar. Tu instalación de atenuación no puede descargar agua a un ritmo superior al de la escorrentía de terreno sin urbanizar correspondiente al emplazamiento. En la práctica del Reino Unido se utilizan dos métodos. El IH124 utiliza los mapas de suelos más antiguos de WRAP para calcular Qbar. El Manual de Estimación de Inundaciones (FEH) utiliza datos digitales de suelos más precisos (BFIHOST) para calcular Qmed. LLFACada vez son más los que prefieren el FEH. En la práctica, se aplica un caudal mínimo de 2 a 3 l/s por hectárea para garantizar que la abertura de control de caudal sea lo suficientemente grande.
Paso 3: Cuotas de emisión relacionadas con el cambio climático. Según el Orientaciones de la Agencia de Medio Ambiente sobre las compensaciones por cambio climático (actualizado en 2022), no se está diseñando para las precipitaciones actuales. El almacenamiento debe incorporar factores de empuje hidrostático que varían según la época y la sensibilidad.

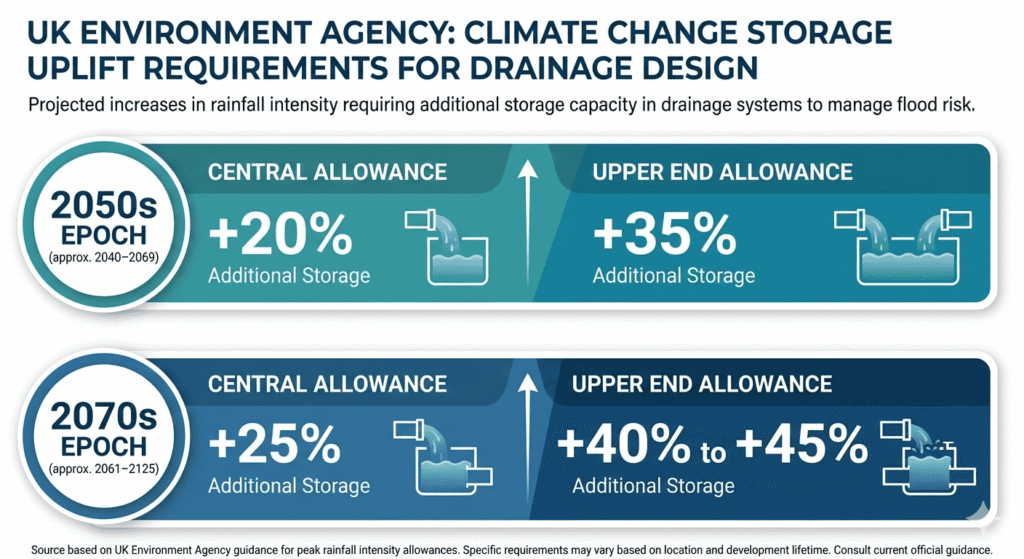

| Época | Subsidio central | Límite máximo | Aplicación típica |
|---|---|---|---|
| Década de 2050 (2022 a 2060) | +20% | +35% | Uso comercial, vida útil prevista de 30 a 50 años |
| Década de 2070 (2061 a 2125) | +25% | +40 al 45% | Residencial, vida útil prevista de 100 años |
La jerarquía de drenaje se describe detalladamente en Normativa de construcción Documento aprobado H — un documento que todo ingeniero de drenaje que trabaje en obras de nueva construcción en el Reino Unido debería tener a mano.
Comparación entre los tanques de atenuación geocelulares y los de hormigón

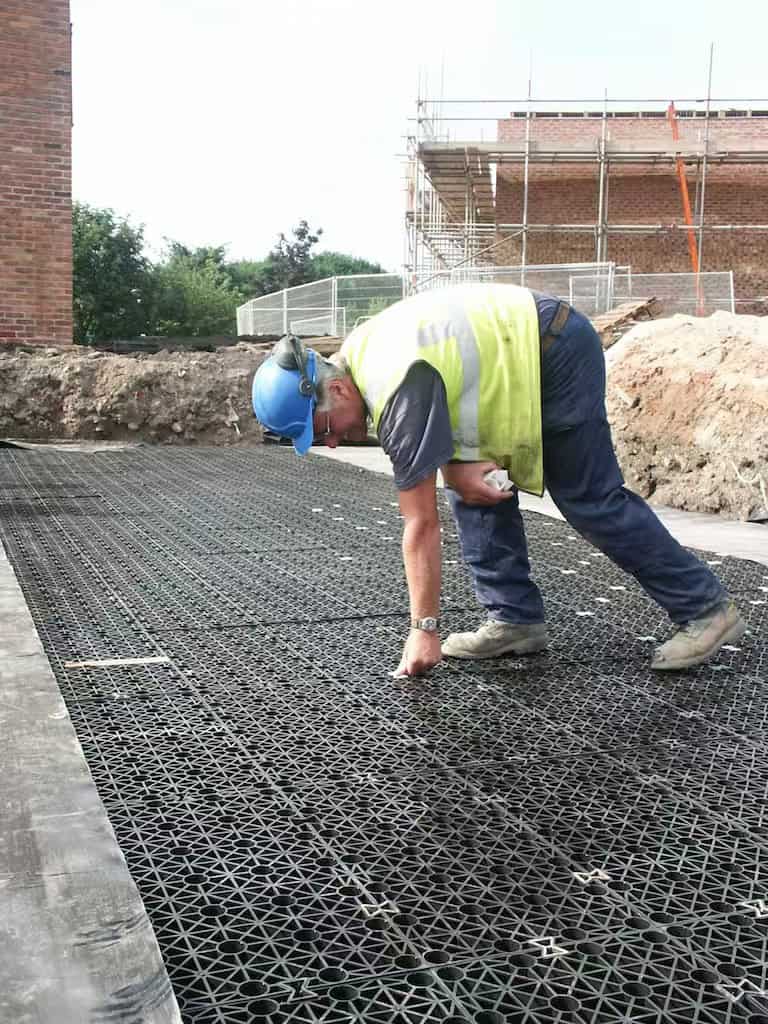

Módulos geocelulares (PP o PVC) son la opción elegida para alrededor del 90 % de todos los edificios residenciales y comerciales del Reino Unido tanques de atenuación. El índice de vacío mide entre 95 y 971 TP3T, los módulos son ligeros (pesa entre 7 y 12,5 kg cada uno) y se pueden ensamblar a mano para adaptarse a cualquier geometría de plano.
Sin embargo, ese 95% índice de vacío? Es una cifra aproximada. El desplazamiento estructural de las columnas y vigas de plástico ocupa entre el 3 % y el 51 % del volumen. CIRIA C753 (2015) recomienda una reserva de limo de 101 TP3T para la futura acumulación de sedimentos. Si se añade el francobordo, se obtiene una relación de porosidad efectiva neta de entre 82 y 871 TP3T. Sigue siendo un valor excelente en comparación con el hormigón, pero no alcanza los 951 TP3T.
Hormigón prefabricado es la opción más adecuada para obras de infraestructura pesada, patios de camiones pesados o en lugares donde la profundidad de recubrimiento es inferior a 500 mm. Los tanques de concreto soportan un enterramiento profundo y cargas puntuales elevadas sin necesidad de relleno de ingeniería, pero a costa de un mayor costo, peso y un sellado minucioso de las juntas.
Para obtener un análisis técnico detallado comparativo, consulte nuestro Depósito de atenuación de hormigón frente a plástico comparación que abarca el rendimiento estructural, las capacidades de carga y el costo a lo largo de toda la vida útil.
| Tipo de sistema | Costo del material (por m³) | Costo de instalación (por m³) | Porcentaje de vacíos | Mejor aplicación |
|---|---|---|---|---|
| Geocelular (PP) | Entre 80 y 150 libras | Entre 200 y 350 libras | 951 TP3T bruto, ~851 TP3T neto | Residencial y comercial estándar |
| Hormigón prefabricado | Entre 450 y 520 libras | Entre 400 y 600 libras | 50 a 65% | Zonas de tráfico pesado, enterramiento superficial, enterramiento profundo |
| Tuberías de gran diámetro | Variable | Entre 300 y 500 libras | 75 a 85% | Proyectos lineales, autopistas |
| Depósitos de PRFV | Entre 200 y 350 libras | Entre 300 y 500 libras | 85 a 90% | Suelos contaminados, resistencia a los productos químicos |
¿Cuál es la diferencia entre un tanque de atenuación y un pozo de absorción?
Esta es la pregunta que más nos hacen. Ambos se instalan en el suelo, ambos gestionan el agua de superficie y ambos pueden utilizar geocelular cajas, pero sirven para cosas muy diferentes.
Un tanque de atenuación es un sistema cerrado: las aguas de escorrentía se recogen, se almacenan y se liberan gradualmente a través de un dispositivo de control de caudal hacia un curso de agua o una alcantarilla. El tanque está recubierto por una geomembrana (normalmente de HDPE de 0,5 a 1,0 mm) que lo sella todo, excepto por el punto donde sale la tubería de salida.
Un pozo de absorción es un sistema permeable: el agua superficial se recoge y se deja que se filtre en el suelo circundante mediante infiltración. Las jaulas están recubiertas de geotextil, no de geomembrana, y no hay control de flujo dispositivo, ya que la propia tierra actúa como terminal de tierra.
Lo que los diferencia es el BRE 365 decisión. Si la prueba de percolación indica una infiltración adecuada y un nivel bajo de agua subterránea, utilice un pozo de absorción. Si el suelo no absorbe suficiente agua, o si el nivel de agua subterránea es demasiado alto, utilice un tanque de atenuación con descarga controlada bajo el Ley de gestión de inundaciones y aguas de 2010.
Para una comparación detallada específica de cada sitio —incluido cuándo cumple cada sistema LLFA requisitos — leer el texto completo Comparación entre tanque de atenuación y pozo de absorción.
Advertencia: Presta atención a los tubos de ventilación. Cuando el agua entra a gran velocidad en un tanque de atenuación, el aire tiene que salir. Sin un tubo de ventilación que conduzca a la cámara de entrada o a la parte superior del tanque, el aire quedará atrapado, se presurizará y hará saltar las tapas de las bocas de inspección. Una medida de seguridad económica contra un fallo peligroso.
Problemas comunes en los tanques de atenuación y cómo evitarlos

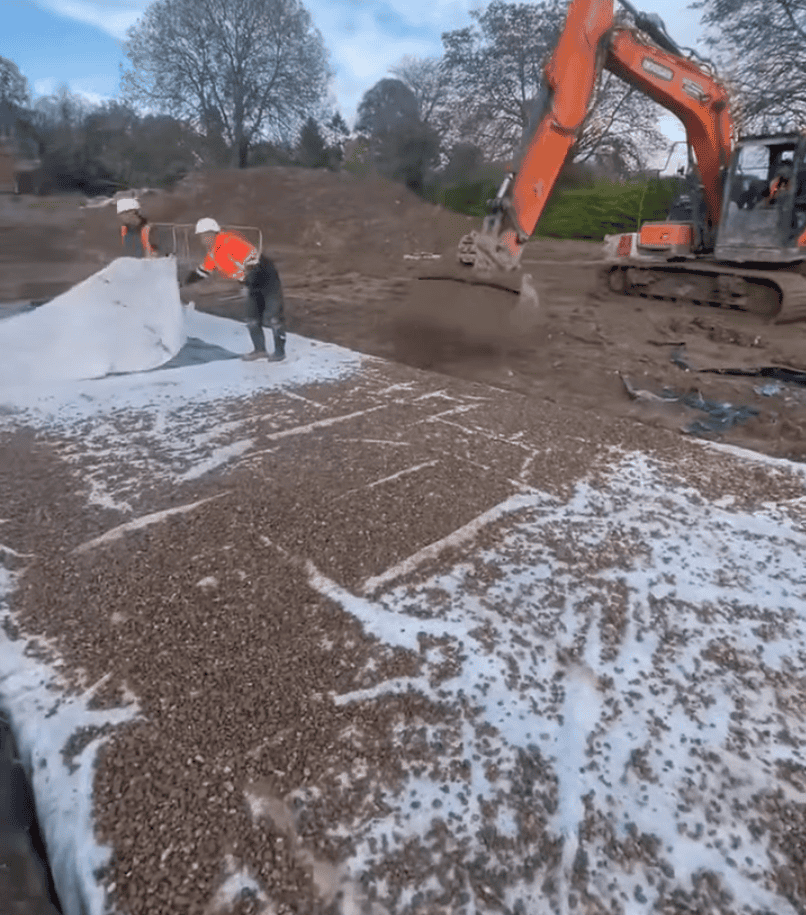

Una gran cantidad de tanque de atenuación los fallos se deben a problemas de instalación y no a defectos del producto. Hemos suministrado geocelular módulos a cientos de proyectos en el Reino Unido, y los fallos que observamos casi siempre tienen que ver con lo que ocurrió en la obra, más que con lo que salió de fábrica.
Derrumbe de un relleno de arcilla, West Midlands
Un proyecto de estacionamiento comercial en West Midlands requería geocelular cajas de atenuación, con una capacidad total de almacenamiento de 85 m³. Tres meses después de la finalización de las obras, la superficie situada sobre el tanque se había hundido 40 mm. Descubrimos que el contratista había utilizado arcilla extraída in situ para el relleno lateral, en lugar de los materiales granulares adecuados. La arcilla se expandió al absorber agua, perdió su capacidad de corte y no proporcionó la presión pasiva lateral del terreno que geocelular los módulos lo requieren. Los módulos se doblaron hacia adentro.
Costo de la reparación: excavación completa y sustitución del relleno. Aproximadamente 18 000 £ en obras adicionales, además de los 12 000 £ de la instalación original. Consejo: nunca rellene alrededor de geocelular tanques con arcilla. Utilice una capa de base de tipo 1 MOT o grava clasificada 6N, compactada en capas de 300 mm.
Fallo del sistema de flotabilidad, sureste de Inglaterra
Una urbanización de la zona de Maidstone encargó un tanque de atenuación de 40 m³ de capacidad, revestido con una geomembrana de HDPE. Las fuertes lluvias caídas durante la noche elevaron el nivel freático e inundaron el terreno circundante. Por la mañana, el tanque había salido flotando de la excavación, rompiendo todas las conexiones de las tuberías.
Causa: no se realizó ningún cálculo de flotabilidad. Un plástico geocelular Una cámara revestida con una membrana impermeable es, por definición, un recipiente sellado —que flota en un suelo saturado—. La solución requiere entre 0,5 y 1 m de peso de recubrimiento o anclajes mecánicos adecuados al suelo.
Consejo de experto: Comprueba la flotabilidad antes de fijar la profundidad de la cubierta. Si el agua subterránea puede llegar al tanque en cualquier época del año, es necesario tomar medidas contra la flotación. Esto es un SuDS requisito de diseño de CIRIA C753 (2015), artículo 26.
El proceso de instalación paso a paso Aborda en detalle los cálculos de flotabilidad, las normas sobre profundidad de recubrimiento y las especificaciones de relleno; vale la pena leerlo antes de poner en marcha cualquier proyecto de geocelular.
¿Cuánto duran realmente los tanques de atenuación?
Los fabricantes indican una vida útil de entre 50 y 100 años. Esa cifra se basa en ensayos de fluencia acelerada realizados con polipropileno y, en el laboratorio, resulta válida. En la práctica, la cosa cambia.
La sedimentación reduce la capacidad más rápido y antes que un fallo estructural. Una urbanización en Essex se inundó dos años después de su finalización. El “filtro de sedimentos” no era más que un sumidero sin limpiar. Cuando el tanque de atenuación Se comprobó que unos 601 TP3T del espacio vacío se habían llenado de sedimentos, lo que supuso la pérdida de la mitad del espacio de almacenamiento. La estructura estaba en buen estado. El programa de mantenimiento era inexistente.
Sin un programa de mantenimiento, un tanque de atenuación geocelular funcionará entre 20 y 25 años antes de que la sedimentación reduzca la capacidad de almacenamiento por debajo de los volúmenes previstos en el diseño. Se trata de un fallo de gestión, no de un fallo del producto. Esto se puede evitar fácilmente mediante inspecciones periódicas y limpiezas con chorro de agua a presión.
La facilidad de inspección es fundamental. Los sistemas actuales de GRAF (EcoBloc Inspect) y Polypipe (Polystorm Inspect) incluyen túneles de inspección específicos que se acoplan a las bocas de inspección para realizar limpiezas a presión y inspecciones con cámara de CCTV. Inicialmente geocelular Estos sistemas no contaban con un acceso interno para su limpieza. Una vez que se llenaban de sedimentos, la única forma de repararlos era excavar todo el tanque y reconstruirlo.
La fluencia de los termoplásticos es otro problema que persiste desde hace tiempo. Todos los productos de polipropileno se deforman lentamente bajo una carga constante y continua. Los fabricantes de renombre realizan pruebas para BS EN ISO 899-1 y publicar datos de fluencia para un período de 50 años. Si un proveedor no puede proporcionar estos datos, se debe cuestionar la vida útil prevista.
Consejo de experto: Adquiera un sistema de pretratamiento en la etapa previa. Separadores hidrodinámicos situados antes del tanque de atenuación atrapará el sedimento, los hidrocarburos y los residuos antes de que entren en el depósito de almacenamiento. Es la mejor inversión que puede hacer para prolongar la vida útil de un tanque de atenuación.
Nuestro tanques de atenuación geocelulares En esta página se enumeran las variantes de acceso para inspección que ofrecemos, junto con las recomendaciones sobre los intervalos de mantenimiento aplicables SuDS esquemas.
Preguntas frecuentes
Un tanque de atenuación almacena la escorrentía de aguas superficiales procedente de terrenos urbanizados y la libera a un ritmo controlado, que suele equipararse a los índices de escorrentía de terrenos sin urbanizar, de entre 2 y 8 l/s por hectárea. Evita las inundaciones aguas abajo y la sobrecarga del alcantarillado al reducir los picos de caudal procedentes de superficies impermeables, como techos y estacionamientos. En virtud de la Ley de Gestión de Inundaciones y Aguas de 2010, la mayoría de los nuevos proyectos urbanísticos en el Reino Unido deben incluir medidas de atenuación como parte de su estrategia de sistemas de gestión sostenible de la sostenibilidad (SuDS).
Los tanques de atenuación geocelulares cuestan entre 200 y 350 libras por metro cúbico instalado, incluyendo la excavación, la geomembrana, el geotextil, el relleno y el control de flujo. Los sistemas de hormigón prefabricado oscilan entre 400 y 600 libras por m³ instalado. Un proyecto residencial típico que requiera 30 m³ de almacenamiento costará aproximadamente entre 6,000 y 10,500 libras si se utiliza geocelular, o entre 12,000 y 18,000 libras si se utiliza hormigón. El dispositivo de control de flujo añade entre 80 y 2,500 libras, dependiendo del tipo.
El volumen de almacenamiento depende de la cuenca de captación, el porcentaje de superficie impermeable, la tasa de escorrentía de terrenos sin urbanizar y el margen de variación por cambio climático. Un terreno residencial de 0,25 ha con una superficie impermeable de 70% y un margen de variación por cambio climático en el extremo superior de la década de 2070 (+40%) suele requerir entre 40 y 65 m³ de almacenamiento de atenuación. Esto no se puede calcular a mano. Utilice un software de modelización de drenaje como MicroDrainage y simule tormentas de 15 minutos a 48 horas para determinar la duración crítica de la tormenta.

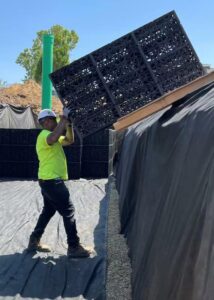

La instalación se lleva a cabo en seis etapas: excavación hasta el nivel de cimentación, colocación y compactación de la subbase de tipo 1 (150 mm como mínimo), colocación de la capa de separación de geotextil, montaje de los módulos geocelulares, recubrimiento con geomembrana de HDPE con juntas soldadas en caliente y relleno con material granular compactado en capas de 300 mm. Conecte las tuberías de entrada y salida, instale el dispositivo de control de flujo y coloque las tuberías de ventilación. El proceso completo toma de 2 a 5 días para un sistema residencial estándar.
La Autoridad Local Principal en materia de Inundaciones (LLFA) aprueba los diseños de drenaje de aguas superficiales para nuevas urbanizaciones, de conformidad con el Anexo 3 de la Ley de Gestión de Inundaciones y Aguas de 2010. La LLFA verifica el cumplimiento de la política local de SuDS, la norma BS EN 752 (2017) para el diseño de desagües y alcantarillados, y la norma CIRIA C753 (2015) para los estándares técnicos de SuDS. Para las conexiones a alcantarillados públicos, también se necesita un acuerdo de la Sección 106 o de la Sección 104 de la empresa de agua correspondiente.
Próximos pasos
Para que el diseño sea adecuado, es necesario determinar el volumen correcto del tanque, elegir el dispositivo de control de flujo adecuado, utilizar el relleno adecuado e incorporar un plan de mantenimiento desde el primer día. Un tanque de atenuación ajustado al volumen adecuado, con control de flujo de vórtice, inspeccionable geocelular los módulos, el tratamiento previo en la etapa previa y un plan de mantenimiento pueden garantizar su funcionamiento durante toda la vida útil del diseño.
Si necesitas que te tomemos las medidas de un tanque de atenuación Para un nuevo proyecto, solo tienes que indicarnos la superficie del terreno, el porcentaje de impermeabilidad y LLFA requisitos de descarga. Verificaremos los geocelular especificación del módulo, sugerir un control de flujo dispositivo y proporcione a su asesor de drenaje las hojas de datos técnicos que necesite para la presentación.
Echa un vistazo a nuestra gama de módulos geocelulares para aguas pluviales o echa un vistazo a nuestro sistemas subterráneos de gestión de aguas pluviales Página de soluciones con especificaciones técnicas y datos de aplicación para proyectos.
Aviso legal: Los casos prácticos son ejemplos ilustrativos basados en situaciones típicas de proyectos. Consulte siempre a un ingeniero especializado en drenaje y a su autoridad competente en materia de planificación (LLFA) antes de dar por concluidos los diseños de drenaje. Los datos sobre costos reflejan los rangos de referencia del sector y no deben utilizarse para estimar los costos de un proyecto sin una inspección in situ.
