Арочные дождевые камеры с открытым дном & система фильтрации

Экономичная высокоёмкая альтернатива траншеям из труб и щебня. Система рассчитана на быстрый монтаж и долговременное управление осадком.

Запросить расчёт & предложение

Скачать технический паспорт

Геометрия камеры большой ёмкости

1150 × 800 × 510 мм (≈ 45,3 × 31,5 × 20,1 дюйма). Большой внутренний объём увеличивает запас воды на единицу и сокращает общую площадь котлована.

Различные режимы применения

Предназначено для регулирования дождевого стока, инфильтрации или повторного использования. Конструкция с открытым дном хорошо подходит для септических полей фильтрации или резервуаров для аккумулирования дождевого стока — в зависимости от задач проекта.

Универсальное подключение труб

Совместимость с трубами DN100–DN300 (4–12 дюймов) . Боковые и торцевые вырезы обеспечивают быстрое прямое подключение без дорогих нестандартных коллекторов.

Сертификация по нагрузке AASHTO H-20

Соответствует AASHTO H-20 / HS-20 нормам по временным нагрузкам. Прочная конструкция обеспечивает безопасный монтаж под дорогами с интенсивным движением и коммерческими парковками.

Почему выбирают арочные камеры с открытым дном?

Встроенное управление осадком

Предусмотрен специальный “Ряд изоляторов” . Обёрнутый геотекстилем, он задерживает осадок во входном ряду и защищает нижележащую систему от засорения. Стандартная илососная машина обеспечивает простое и экономичное обслуживание без входа в замкнутое пространство.

Повышенная прочность конструкции

В отличие от бетонных труб, которые со временем могут растрескиваться, наши камеры из полиэтилена высокой плотности (HDPE) химически стойки и практически неразрушимы. Их арочная геометрия эффективно распределяет тяжёлые транспортные нагрузки (H-20) на окружающий щебень, обеспечивая срок службы более 50 лет.

Быстрый и экономичный монтаж

Лёгкая штабелируемая конструкция значительно снижает транспортные расходы. Один грузовик перевозит эквивалент сотен футов бетонных труб. Конструкция с открытым дном создаёт большую инфильтрационную поверхность и часто позволяет уменьшить требуемую площадь фильтрационного поля до 30%.

Технические характеристики

Размеры (Д×Ш×В)	1150 × 800 × 510 mm (45.28 × 31.50 × 20.08 in)
Подключение труб	DN100–DN300 (4–12 in) через муфты или высверленные отверстия
Прочность при сжатии	200-600kn（29.0–87.0 psi）
Конфигурация	Камера с открытым дном и гофрированными стенками на аккумулирующем слое из щебня
Монтажное основание	Чистый угловатый щебень требуемого гранулометрического состава; оболочка из нетканого геотекстиля согласно спецификации

Примечания по проектированию

Выбирайте глубину заложения и транспортную нагрузку по местным нормам и геотехническому отчёту, например по критериям AASHTO в Северной Америке.

Предусмотрите предварительную очистку выше по потоку: сооружения с отстойной частью или изолирующий ряд в геотекстильной оболочке. Это уменьшит поступление осадка и увеличит интервалы обслуживания.

Соблюдайте расстояния до зданий и требуемый разрыв до уровня грунтовых вод с учётом местных требований и гидрогеологических условий.

Области применения & характеристики

Септические поля фильтрации (дренажные поля)

Высокоэффективная инфильтрация. Наши камеры с открытым дном обеспечивают Коэффициент пустотности 95%, значительно превосходящее традиционные траншеи из гравия и труб. Они увеличивают производительность очистки стоков и сокращают площадь фильтрационного поля до 50%, поэтому подходят для модернизации бытовых септических систем.

Коммерческие парковки (H-20)

Регулирование стока под транспортной нагрузкой. Рассчитано на осевые нагрузки AASHTO H-20 / HS-20. Эти высокопрочные модули можно безопасно устанавливать под парковочными местами и проездами. Они обеспечивают большой подземный объём хранения без потери ценной площади на поверхности.

Дренаж дорог & автомагистралей

Гибкие линейные схемы. Модульная конструкция легко размещается на узких придорожных полосах и в коридорах коммуникаций. Её прочность позволяет собирать сток с автомагистралей и обеспечивать пополнение запасов грунтовых вод (LID), значительно снижая нагрузку на муниципальную дождевую канализацию.

Городские твёрдые покрытия & стилобаты

Решения с малой высотой засыпки. Подходит для объектов с ограничением по высоте, включая городские площади и стилобатные перекрытия. Системы можно облицевать геомембрана для герметичного регулирования стока или обернуть геотекстиль для инфильтрации, что позволяет решать различные малоимпактное освоение территории (LID) задачи.

Бытовые инфильтрационные колодцы

Дренаж для самостоятельного монтажа. Лёгкие соединяемые арки удобно монтировать вручную без тяжёлой техники. Они подходят для отвода стока из кровельных желобов и дренажа подъездных дорожек, создавая долговечное и обслуживаемое пустотное пространство, превосходящее обычные гравийные ямы.

Расчётная надёжность (изолирующие ряды)

Полностью контролируемое обслуживание. Предусмотрены встроенные смотровые патрубки и изолирующие ряды (уловители осадка), обёрнутые тканым геотекстилем. Они задерживают мусор на входе, сохраняют долговременные гидравлические характеристики и упрощают очистку стандартными машинами Jet-Vac.

Галерея проектов

Схема в разрезе подземной системы дождевых камер со смотровыми стояками

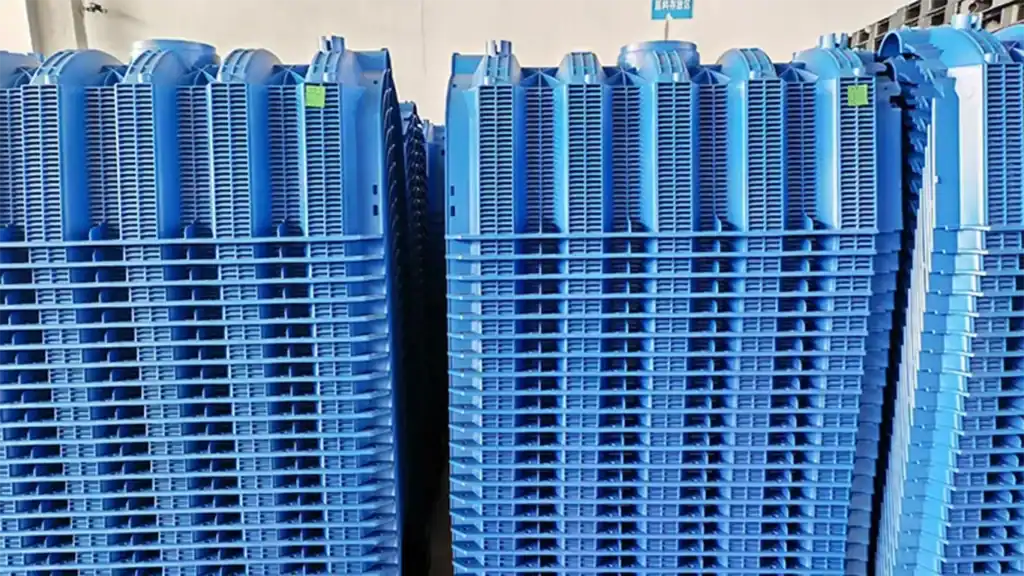

Монтаж траншеи септического поля фильтрации из лёгких камерных модулей с замковым соединением

Требования к монтажу & щебёночной засыпке

Выполните выемку и пробную укатку земляного полотна; удалите непригодный грунт.

Уложите нетканый геотекстиль (оберните боковые стороны и верх согласно проекту).

Уложите щебёночное основание проектной толщины и выровняйте его правилом.

Установите камеры рядами; подключите коллекторы и входы/выходы (DN100–DN300).

Выполните обратную засыпку чистым камнем вокруг и над камерами; уплотняйте послойно.

Уложите разделительный слой, затем предусмотренное покрытие или растительный грунт.

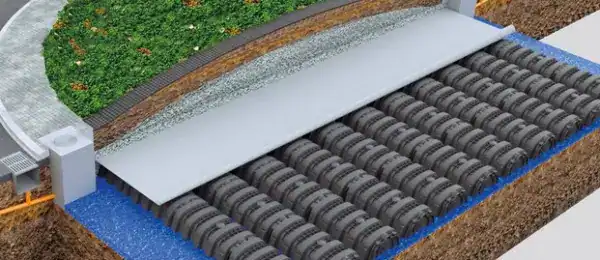

Установка фильтрационных камер с открытым дном на щебёночном основании для септических или дождевых инфильтрационных траншей

Соответствие требованиям & поддержка проектирования

Разработано с учётом международных стандартов управления дождевым стоком. Наша система соответствует распространённым рекомендациям по подземной инфильтрации и регулированию дождевого стока. Мы оказываем поддержку по соблюдению требований конкретного проекта.

США / Международные рынки: Проверки проекта и монтажа согласуются с ASTM F2418 (Стандартные технические условия для полипропиленовых камер дождевой канализации) и AASHTO H-20 классами нагрузки.

Европа: Согласовать со EN 13598 стандартами на подземные пластиковые дренажные компоненты

Помощь в проектировании: Мы предоставляем заверенные расчёты, проверяем высоту засыпки для транспортных нагрузок, например на парковочных проездах, и готовим комплекты технической документации для ускорения согласования.

Области применения & примеры проектов

Коммерческие парковки

Максимально используйте площадь, размещая накопительный объём под парковочными местами и проездами. Равномерное распределение через коллекторы снижает локальный размыв и упрощает организацию зон обслуживания.

Вдоль автомобильных и железных дорог

Собирайте сток с водонепроницаемых коридоров и регулируйте его отвод в нижележащие сети с учётом допустимого расхода.

Кампусы & медицинские учреждения

Система подходит для поэтапного строительства: модульные поля адаптируются к расширению зданий и сохраняют требуемые объёмы очистки.

Станьте нашим партнёром. Небольшие вложения. Высокая отдача. Полная поддержка.

Поставляйте и монтируйте наши инженерные решения для воды и грунта. Мы предоставим полную техническую поддержку, маркетинговые материалы и доступ к квалифицированным проектным запросам.

Стать партнёром

Частые вопросы

Можно ли использовать эти камеры в септических полях фильтрации?

Да. Наши дождевые камеры с открытым дном подходят для септических полей фильтрации и инфильтрационных траншей. Вся площадь дна остаётся открытой для контакта с грунтом (100%). Это повышает скорость инфильтрации по сравнению с традиционными системами из гравия и труб. Такая схема часто сокращает требуемую площадь поля.

Как обслуживать систему, чтобы предотвратить засорение?

Система оснащена изолирующим рядом (уловителем осадка), обёрнутым тканым геотекстилем. Он задерживает мусор на входе и не позволяет осадку распространяться по остальному полю камер. Обслуживание выполняется просто и экономично стандартной машиной Jet-Vac через смотровой патрубок.

Достаточно ли прочна система для интенсивного движения?

Да. При правильной засыпке угловатым щебнем и необходимой высоте покрытия камеры рассчитаны на временные нагрузки AASHTO H-20 / HS-20. Поэтому они подходят для коммерческих парковок, пожарных проездов и дорог под тяжёлый транспорт.

Как система управляет осадком и предотвращает засорение?

Изолирующий ряд предварительной очистки, часто обёрнутый геотекстилем, концентрирует осадок для удобного доступа и очистки. Он защищает основной щебёночный резервуар и продлевает срок службы.

Чем эта система отличается от бетонных труб или резервуаров?

Наши арочные камеры из HDPE химически стойки и значительно легче бетона, поэтому их можно быстро устанавливать вручную без тяжёлых кранов. Они обеспечивают больший объём хранения на квадратный метр и не подвержены растрескиванию и коррозии, характерным для старых бетонных водопропускных труб.

Какой материал требуется для обратной засыпки?

Чистый угловатый щебень обычно обеспечивает хорошие конструктивные и гидравлические характеристики. После надлежащего уплотнения можно применять и некоторые хорошо гранулированные природные грунты; соблюдайте проектные требования и местные нормы.
