تدفق • تخزين • دعم — نظام صرف جيوخلوي ضحل وقاعدة تحتية

أدِر مياه الأمطار عند المصدر بوحدات فائقة الانخفاض ومصنفة لأحمال المرور. وهي بديل إنشائي عالي المقاومة لطبقات الأساس التحتية من الركام تحت الرصف النافذ والمنصات.

اطلب تصميماً مبدئياً
اطّلع على مجموعات المنتجات

الخاصية

≤ 30%

خفض تكلفة التصريف مقارنة بالخنادق العميقة

95%

نسبة الفراغات (التخزين & التدفق النافذ)

130 t/m²

أقصى حمل رأسي (اللوح الخلوي)

> 52%

مساحة فتحات دخول المياه

50.2 → 94.2

L·s−1·m−2 لتصريف الطبقة (0% → 2%)

≤ 60%

توفير مياه الري بالنقل الشعري السلبي

التطبيقات

الري الشعري (السلبي)

تخزن البلاطة منخفضة الارتفاع وعالية الفراغات مياه الأمطار تحت السطح. وتنقل الطبقات الشعرية الرطوبة سلبياً إلى منطقة الجذور. تستهدف المخارج القابلة للضبط وفتحات الفحص التصريف خلال 24–48 ساعة، ما يثبت رطوبة التربة ويخفض استخدام مياه الشرب للري.

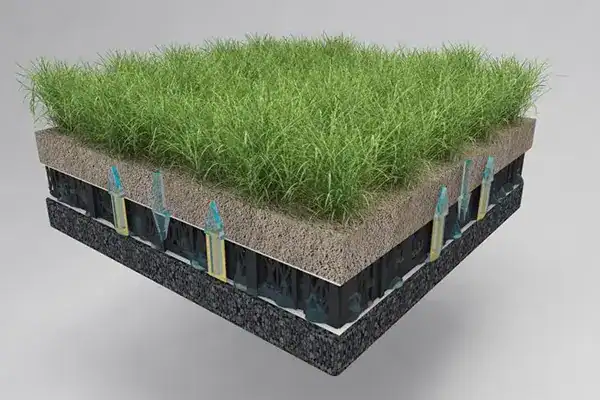

نظام ري سلبي تحت السطح يستخدم مخاريط النقل الشعري لري المساحات الخضراء الحضرية

حماية أحواض الأشجار & الطرق

توزع طبقة مهواة ومنخفضة الارتفاع تحت الرصف حول الأشجار الحضرية أحمال المرور. وتحد من رفع الجذور للرصف وتزود منطقة الجذور بالمياه سلبياً، ما يطيل عمر الرصف ويحسن صحة الغطاء الشجري الحضري.

نظام خلوي لحماية جذور الأشجار يمنع انضغاط التربة تحت الطرق المرصوفة

بديل لطبقة الأساس التحتية ضمن LID

طبقة إنشائية خفيفة وعالية الفراغات تستبدل جزءاً من طبقة الأساس التحتية الحبيبية. وتتحمل أحمال السطح مع توفير تخزين ضحل وتصريف منظم عبر المصارف السفلية/الفائض و أنسجة أرضية فاصلة.

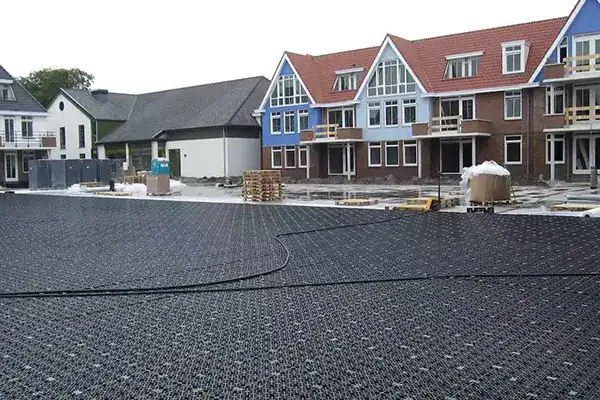

خزان خلوي منخفض الارتفاع بديلاً إنشائياً لطبقة الأساس التحتية تحت بلاط الرصف النافذ

الأسطح الزرقاء والخضراء (الأسطح متعددة الوظائف)

يجمع تكوين السطح بين احتجاز مياه الأمطار على مستوى السطح («الأزرق») والغطاء النباتي («الأخضر»). وتخزن البلاطة منخفضة الارتفاع المياه، بينما تحافظ الطبقة الشعرية على إمداد النباتات بالمياه. وتخفض المخارج القابلة للضبط ذروة التصريف وتتيح مساحات خضراء مرنة ومنخفضة الطاقة.

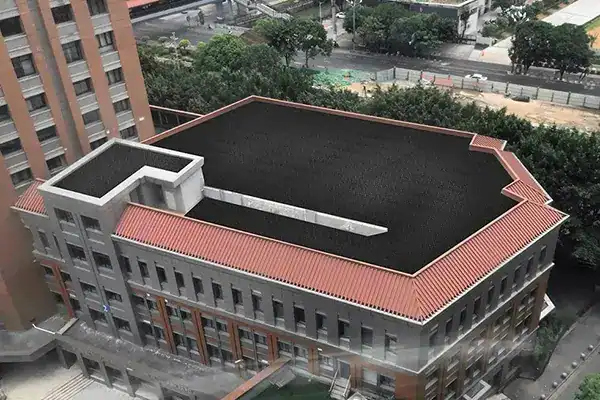

طبقة تصريف لسطح أزرق وأخضر مع تخزين المياه فوق بلاطة منصة

دليل اختيار النظام: أي خيار يناسب موقعك؟

يعمل نظامانا بصفتهما بديل إنشائي لطبقة الأساس التحتية مع نسبة فراغات 95%. ويستبدلان الركام التقليدي لتقليل عمق الحفر وتحمل أحمال المرور. اختر الوحدة المناسبة وفق العمق المتاح في موقعك وسرعة التركيب المطلوبة.

معايير الاختيارخزان خلوي منخفض الارتفاعلوح تصريف خلوي
ارتفاع الوحدةمتغير: 85, 150, 200, 250 mm
(ضبط دقيق حسب مناسيب قاع الأنبوب)		قابل للتكديس: زيادات 82 mm
(82, 164, 246 mm… يدعم طبقات متعددة)
سرعة التركيبسريع: تركيب الوحدات المفردة يدوياًفائق السرعة: يُورد في حصائر مجمعة مسبقاً بمساحة ≥9m²
هندسة الموقعمرن: مناسب للأشكال غير المنتظمة والمنحنيات والزوايا الضيقة.فعّال: الأنسب للمساحات المستطيلة الكبيرة والمفتوحة (المنصات/مواقف السيارات).
قدرة التحملمصنف لأحمال المرور: مناسب للسيارات & الشاحنات الخفيفة.أحمال مرتفعة: مقاومة رأسية ≥800 kN/m² للخدمة الشاقة.
الميزة الرئيسيةأقصى تحكم في الحجم ضمن المساحات الضيقة.سرعة التركيب فوق البلاطات الكبيرة.
اطّلع على تفاصيل الخزان >>اطّلع على تفاصيل الخزان >>

مبادئ التصميم & مزايا الأداء

المنطق الهيدروليكي

التخزين لكل m² @150 mm ≈ 0.095 m³ (~95 L/m²)؛ ويمكن توسيعه حسب العمق والمساحة.
زمن التصريف المستهدف: 24–48 h؛ ويُضبط عبر هندسة المخرج والضغط الهيدروليكي.
يقلل التقاط المياه بالقرب من السطح التحميل الزائد على المداخل أثناء الأمطار الغزيرة.

الأداء الإنشائي

بلاطة توزع الأحمال تحت الرصف النافذ والساحات ومناطق المرور الخفيف.
دعم موحد تحت البلاطات أو العشب؛ وتتحكم أنسجة الفصل الأرضية في الحبيبات الدقيقة.
أعماق غطاء منخفضة؛ يجب تنسيقها مع متطلبات التجمد والذوبان.

الاستدامة & النفقات التشغيلية

حفر ونقل أقل لناتج الحفر؛ وخفض الركام المنقول إلى الموقع.
يخفض الري السلبي استهلاك مياه الشرب وطاقة الضخ.
تعارضات أقل مع المرافق العميقة؛ ووصول أبسط للصيانة.

مقارنة متعددة الأبعاد

الأبعادالأنابيب العميقة التقليديةبلاطة منخفضة الارتفاع لتنظيم مياه الأمطار
الحفر & المرافقخنادق عميقة، وتعارضات مع المرافق، ومخاطر نزح المياهتكوين منخفض الارتفاع، وحد أدنى من الحفر، وتعارضات أقل مع المرافق
الوظيفة الهيدروليكيةيركز على النقل؛ وتخزين الموقع محدودخفض متكامل لذروة التصريف تحت السطح؛ وتصريف بمعدل متحكم فيه
إمكانات الرييتطلب أنظمة أو مضخات منفصلةري سلبي مدمج عبر الطبقات الشعرية
المرونة أمام الأمطار الغزيرةاحتمال التحميل الزائد على المدخل؛ وتعافٍ أبطأالتقاط سريع عند المصدر؛ ودورة قابلة للتكرار خلال 24–48 h
البرنامج الزمني & التكلفةمدة أطول؛ ونقل أكبر لناتج الحفر وردم أكثرتركيب أسرع؛ ونقل أقل لناتج الحفر؛ ومواد أقل
الكربون & الموادكميات كبيرة من الركام المنقول إلى الموقع؛ وكربون متجسدركام أقل؛ وتشغيل سلبي؛ وآثار متجسدة أقل
مرونة التحديثصعب في المواقع المطورةمناسب للشوارع والساحات وبلاطات المنصات
السياق التنظيمييرتكز على الأنابيب؛ وغالباً ما يكون التخزين منفصلاًيتوافق مع تركيز SuDS (الاتحاد الأوروبي) & LID (الولايات المتحدة) على التحكم عند المصدر
التشغيل & الصيانةمناهل ومتطلبات وصول عميقفتحات فحص سطحية؛ ووصول وغسل أسهل

لماذا تختار تنظيم مياه الأمطار ضمن عمق ضحل؟

  • نهج تقوده الهندسة: دعم التصميم، وإرشادات النمذجة الهيدروليكية، وتفاصيل طبقات التكوين لكل تطبيق.
  • جاهز لـ SuDS/LID: متوافق مع أدلة SuDS الأوروبية وبرامج LID/البنية التحتية الخضراء في أمريكا الشمالية.
  • التكلفة & البرنامج الزمني: حفر أقل عمقاً، ومواد أقل، وتركيب أسرع، وتصريفات خارجة يمكن توقعها.
  • تشغيل منخفض الطاقة: يقلل الري السلبي والتصريف بالجاذبية الطلب على الطاقة ومياه الشرب.
  • قابل للتوسع & معياري: من أحواض الأشجار الصغيرة إلى الساحات الكبيرة وتنسيق المنصات باستخدام وحدات موحدة.
وحدة خلوية منخفضة الارتفاع وعالية المقاومة بارتفاع 150mm ونسبة فراغات 95% تستبدل الركام التقليدي

تكامل النظام

مرشح خرطوشي لمياه الأمطار للتحكم في الرواسب والملوثات في المنبع ضمن أنظمة SuDS

Aqua StormFilter

ترشيح بخرطوشة أو سلة في المنبع قبل البلاطة منخفضة الارتفاع لاحتجاز الرواسب والهيدروكربونات.

تحدث إلى مهندس

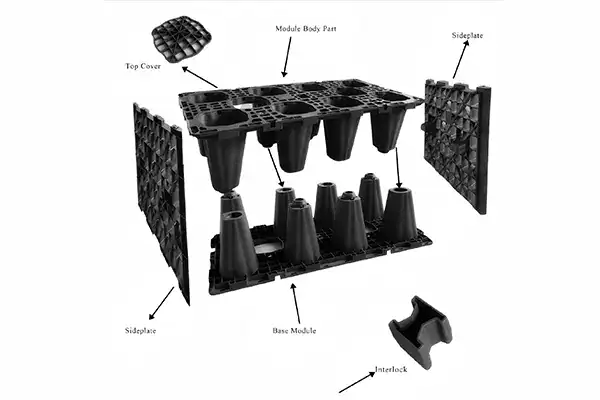

خزانات معيارية تحت الأرض من وحدات تخزين خلوية للخدمة الشاقة والاحتجاز المؤقت العميق لمياه الأمطار

خزانات تحت الأرض من وحدات تخزين خلوية

وحدات احتجاز كبيرة الحجم تُستخدم للتخزين المؤقت في المصب مع تنظيم معدل التصريف عند المخرج.

عرض المزيد
وحدات خلوية قابلة للتكديس لتخزين مياه الأمطار وآبار الترشيح الجافة

وحدات تخزين خلوية

وحدات موزعة لآبار الترشيح متصلة بالبلاطة لتحقيق ترشيح مستهدف وتغذية المياه الجوفية.

عرض المزيد
حجرات بلاستيكية مفتوحة القاع لحقول الصرف الصحي بالترشيح والتصريف الخطي

حجرات مياه الأمطار تحت الأرض مفتوحة القاع

حجرة يمكن الوصول إليها للفحص والغسل وتنظيم التصريف في أحواض التصريف الكبيرة.

عرض المزيد

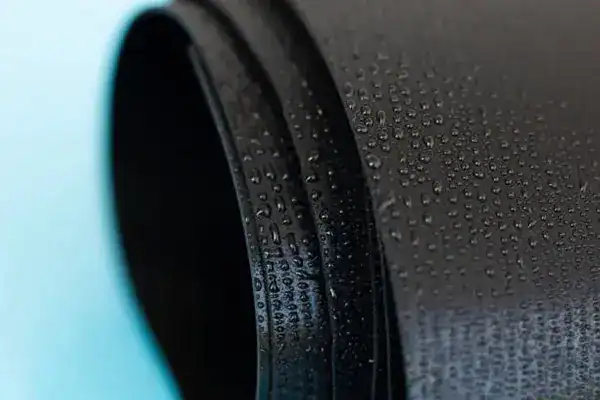

بطانة غشاء أرضي عازل من HDPE لخزانات مانعة لتسرب المياه للاحتجاز المؤقت لمياه الأمطار

غشاء أرضي عازل

ينشئ مناطق للاحتجاز المؤقت؛ استخدم لحامات وطبقات حماية وفق المواصفات.

عرض المزيد
نسيج أرضي مرشح غير منسوج لتغليف وحدات الترشيح وفصل التربة

نسيج أرضي

مرشح وفاصل يسمح بالترشيح إلى التربة مع التحكم في الحبيبات الدقيقة (اختر الوزن & AOS حسب التربة).

عرض المزيد
ألواح تصريف خلوية متشابكة لبلاطات المنصات وحدائق الأسطح

لوح تصريف خلوي

ألواح تصريف رقيقة لأحواض الزراعة والمنصات؛ تتكامل مع HydraCell للري السلبي.

تحدث إلى مهندس
أنبوب مزدوج الجدار من HDPE لتوصيلات مجمعات مياه الأمطار ونقلها

أنبوب SN8

نقل إلى المخرج أو مسار تجاوز؛ يُوصل عبر صناديق فحص سطحية بتصريف منظم.

تحدث إلى مهندس
