كيف تختار خزان التخميد الجيوسيلاري المناسب لمشروعك في المملكة المتحدة

يبدو تحديد مواصفات خزان التوهين الخلوي الأرضي واضحًا ومباشرًا إلى أن تقوم بمقارنة أوراق البيانات من ستة مصنّعين مختلفين، كل منهم يدعي أن نظامه هو الأفضل. لقد رأينا مشاريع تأخرت لأشهر بسبب تحديد الوحدة الخاطئة - فشل الحسابات الهيكلية، أو عدم استيفاء متطلبات LLFA، أو ببساطة عدم ملاءمتها لظروف الأرض الفعلية.

توسعت سوق الهواتف الخلوية الجغرافية بشكل كبير خلال العقد الماضي. يجب أن يعني المزيد من الخيارات خيارات أفضل. وبدلاً من ذلك، أدى ذلك إلى حدوث ارتباك. ليست جميع الأنظمة متساوية في الأداء، والاختلافات المهمة ليست واضحة دائماً من مواصفات الكتالوج.

يتطرق هذا الدليل إلى التسويق لمساعدتك في اختيار نظام التوهين الخلوي الأرضي المناسب لظروف المملكة المتحدة. سنغطي معايير الاختيار التي تهم بالفعل، وكيفية التحقق من ادعاءات الشركة المصنعة، والاعتبارات العملية التي تحدد ما إذا كان النظام سيؤدي الأداء المتوقع على مدار عمره التصميمي.

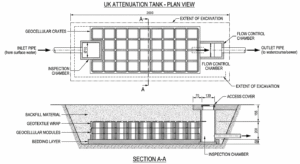

ما الذي يجعل الخزانات الجيوسيلولية مختلفة عن طرق التوهين الأخرى

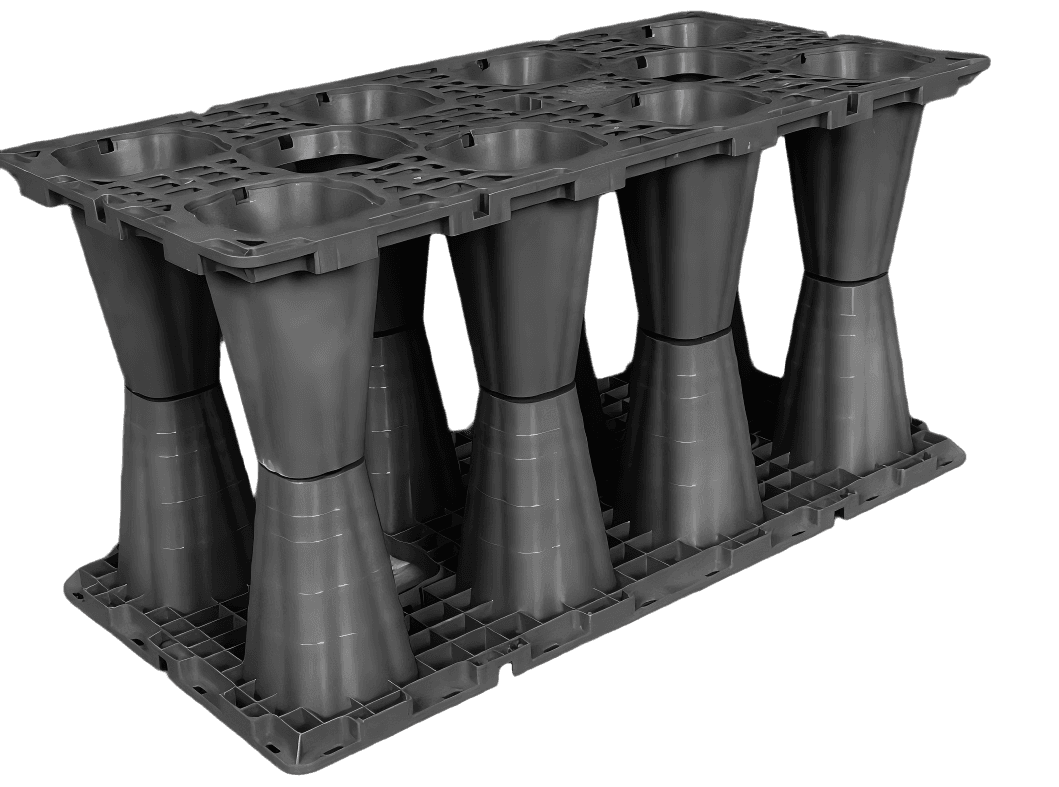

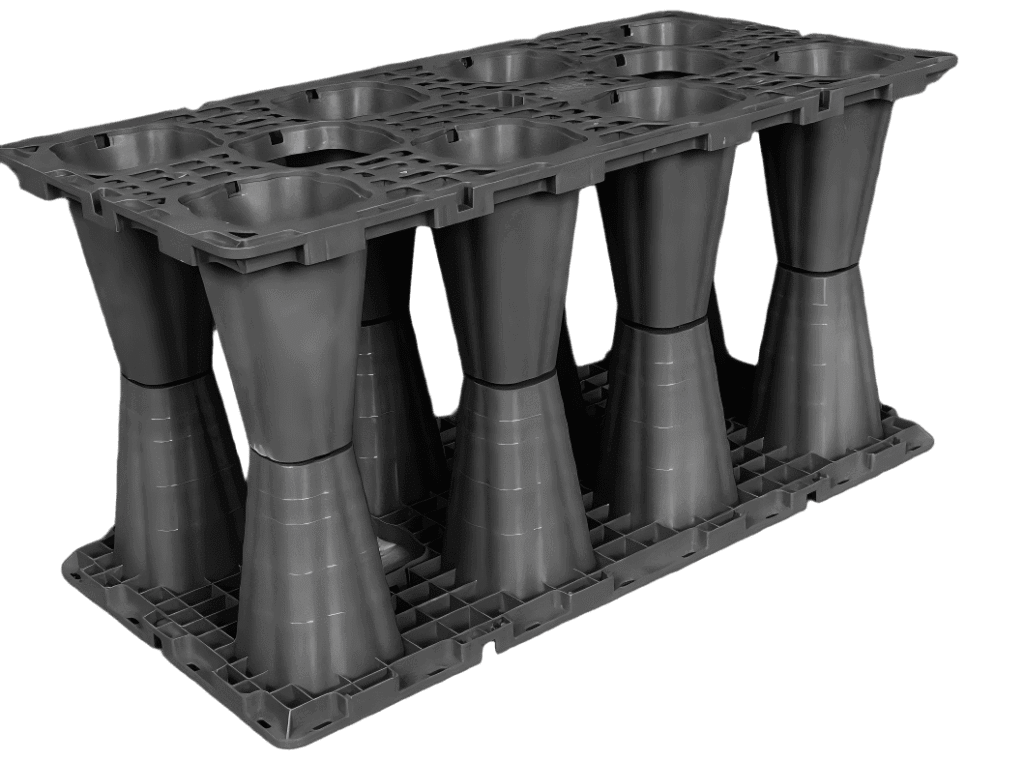

تستخدم خزانات التوهين الجيوسيلولارية وحدات بلاستيكية معيارية تتشابك لإنشاء غرف تخزين تحت الأرض. والمفهوم بسيط بشكل أنيق: قم بتكديس وحدات خفيفة الوزن في حفريات، ولفها في غشاء أرضي للاحتواء، ثم قم بتوصيلها بشبكة الصرف. تدخل المياه أثناء العواصف، وتستقر مؤقتاً، ثم تنطلق بمعدل محكوم.

إن ما يميز أنظمة الخلايا الأرضية عن الخزانات الخرسانية أو الأنابيب كبيرة الحجم أو الخنادق التقليدية المملوءة بالحجارة يعود إلى ثلاثة عوامل: كفاءة التخزين وسرعة التركيب ومرونة التصميم.

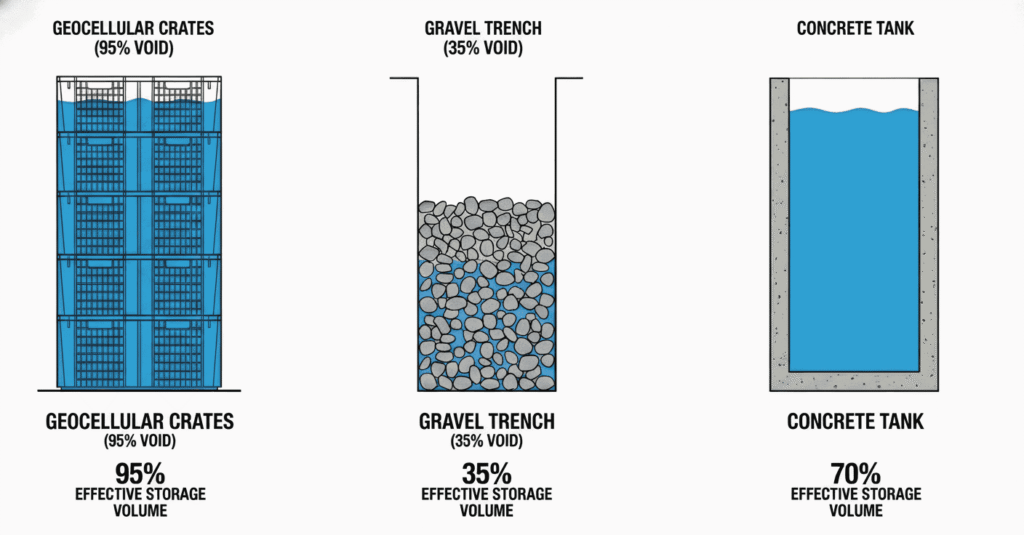

تحقق الوحدات الخلوية الأرضية الحديثة نسب فراغ تبلغ 95% أو أعلى - مما يعني أن 95% من حجم الهيكل يخزن المياه بالفعل. قارن ذلك بطبقات الحصى بنسبة فراغ 30-35%. بالنسبة لنفس حجم التخزين، يتطلب نظام الخلية الأرضية ما يقرب من 601 تيرابايت 3 تيرابايت أقل من الحفر مقارنة بالبدائل الإجمالية. وهذا الأمر مهم للغاية في المواقع الضيقة أو حيثما تكون تكاليف التخلص كبيرة.

سرعة التركيب هي الميزة العملية الأخرى. يمكن لطاقم مختص تركيب عدة مئات من الأمتار المكعبة من الخرسانة الأرضية في يوم واحد. قد يستغرق نفس الحجم في الخرسانة مسبقة الصب أسبوعًا، مما يتطلب استئجار رافعة وتسلسل دقيق. بالنسبة للمقاولين الذين يديرون العديد من الحرف والبرامج الضيقة، فإن هذا الاختلاف يغير اقتصاديات المشروع.

للاطلاع على نظرة عامة شاملة على أنظمة التوهين بما في ذلك متطلبات التحجيم والأطر التنظيمية، انظر الدليل الكامل لخزانات التوهين.

معايير الاختيار الحاسمة لمشاريع المملكة المتحدة

عند تقييم أنظمة الخلايا الأرضية، ركز على هذه المجالات الخمسة. فهي تحدد ما إذا كان النظام سيفي بمتطلبات الترتيبات البيئية المحلية المنخفضة الارتفاع، ويحقق أداءً هيكلياً ويدوم عمره التصميمي المقصود.

تصنيفات الحمولة الهيكلية

كل وحدة خلوية أرضية لها حدود للحمل. وعند تجاوزها، يفشل النظام - أحيانًا بشكل تدريجي من خلال التشوه الزاحف، وأحيانًا بشكل مفاجئ تحت أحمال استثنائية. القيمتان الحرجتان هما قوة الضغط الرأسية والمقاومة الجانبية.

بالنسبة لمعظم تطبيقات المملكة المتحدة، ابحث عن هذه التصنيفات الدنيا:

لا تقبل فقط قيم الكتالوج. اطلب شهادات اختبار توضح كيفية اشتقاق هذه الأرقام. تحدد CIRIA C680 بروتوكولات الاختبار - يجب على المصنعين إثبات الامتثال. إذا لم يتمكنوا من تقديم بيانات الاختبار التي تم إجراؤها وفقًا للمعايير المعترف بها، فهذا مؤشر خطر.

يؤثر عمق الغطاء على سعة الحمولة بشكل كبير. تتطلب معظم الأنظمة تغطية 300 مم كحد أدنى لمناطق المشاة، و600 مم لمرور السيارات، و1000 مم أو أكثر تحت طرق المركبات الثقيلة. يجب أن يتحقق مهندس الإنشاءات الخاص بك من هذه المتطلبات في ضوء ظروف الموقع المحددة.

نسبة الفراغ وكفاءة التخزين

تحدد نسبة الفراغ مباشرةً مقدار الحفر الذي تحتاجه لحجم تخزين معين. عند نسبة الفراغ 95%، توفر وحدة بحجم متر مكعب واحد 950 لترًا من التخزين. أما عند 90%، فإنك تحصل على 900 لتر فقط - ويتضاعف هذا الفرق بمقدار 5% عبر المنشآت الكبيرة.

كن حذرًا من الأنظمة التي تدعي نسب فراغ عالية جدًا ولكنها تستخدم بنية رقيقة الجدران. فنسبة الفراغ لا تعني شيئًا إذا كان الهيكل لا يتحمل الأحمال المطلوبة أو ينهار تحت ضغوط التركيب. أفضل الأنظمة توازن بين نسبة الفراغ العالية والأداء الهيكلي القوي.

شهادة BBA واختبار الطرف الثالث

توفر شهادة المجلس البريطاني للأغريمينت (BBA) تحققاً مستقلاً من أداء المنتج كما هو مطلوب. وعلى الرغم من أن ذلك ليس مطلوبًا قانونًا، إلا أن العديد من هيئات الترخيص المحلية تطلب على وجه التحديد منتجات معتمدة من المجلس البريطاني للأغذية والزراعة. إن الحصول على هذه الشهادة يسهل عملية الاعتماد إلى حد كبير.

يغطي تقييم BBA جودة التصنيع والأداء الهيكلي والمتانة ومتطلبات التركيب. تتضمن الشهادة بيانات فنية معتمدة يمكن لمهندسك الاعتماد عليها في حسابات التصميم. بدون اختبار طرف ثالث، فإنك تثق في ادعاءات الشركة المصنعة التي قد تعكس أو لا تعكس الأداء في العالم الحقيقي.

حتى مع شهادة BBA، راجع شروط الشهادة المحددة. قد يتم تطبيق قيود على عمق الدفن، أو تحميل حركة المرور، أو ظروف الأرض. يجب أن تتطابق الشهادة مع متطلبات مشروعك.

الامتثال ل CIRIA C680 و C737

تحدد CIRIA C680 إطار التصميم الهيكلي للأنظمة الجيولوجية الخلوية. نُشر في عام 2008، ولا يزال يمثل التوجيه النهائي للممارسة في المملكة المتحدة. توفر C737 (2015) إرشادات تخطيطية خاصة بمكونات أنظمة الصرف الصحي المتكاملة بما في ذلك الخزانات ذات الخلايا الأرضية.

عند تحديد مواصفات الأنظمة، تأكد من أن الحسابات الإنشائية تتبع منهجية C680. ويشمل ذلك المراعاة المناسبة لظروف التربة ومستويات المياه الجوفية والتحميل السطحي وتسلسل البناء. يجب أن يتحقق المهندس الجيوتقني من أن النظام المختار يناسب الظروف الخاصة بالموقع.

تتوقع السلطات المحلية المحلية على نحو متزايد الإشارة الصريحة إلى وثائق CIRIA هذه في طلبات الصرف. تُظهر الأنظمة المصممة والمحددة وفقًا للوثيقة C680/C737 ممارسة مهنية وتواجه عادةً عددًا أقل من الاستفسارات المتعلقة بالموافقة.

تركيبة المواد وعمر التصميم

يتم تصنيع معظم وحدات الخلايا الأرضية من البولي بروبلين (PP) أو البولي إيثيلين عالي الكثافة (HDPE). توفر كلتا المادتين مقاومة كيميائية ممتازة ومتانة ممتازة في التطبيقات المدفونة. الاعتبار الرئيسي هو عمر التصميم - عادةً 50 عامًا للأنظمة الحديثة.

يجب أن تكون مطالبات العمر التصميمي مدعومة باختبارات التقادم المتسارع أو بيانات الأداء طويل الأجل. اسأل عن التثبيت بالأشعة فوق البنفسجية (للتخزين قبل التركيب)، ومقاومة الهيدروكربونات (لاستخدامات مواقف السيارات)، والسلوك تحت التحميل المستمر.

المحتوى المعاد تدويره شائع بشكل متزايد ومقبول بشكل عام شريطة أن يفي الأداء الهيكلي بالمتطلبات. تقدم بعض الشركات المصنعة أنظمة تحتوي على مواد معاد تدويرها 50%+ دون المساس بمعدلات التحميل.

اعتبارات التثبيت التي تؤثر على اختيار النظام

لا يزال من الممكن أن يفشل النظام الأفضل مواصفات إذا حدث خطأ في التركيب. ضع في اعتبارك هذه العوامل العملية عند اختيار المنتجات.

طريقة توصيل الوحدة النمطية

يتم توصيل الوحدات الجيوسيلولية من خلال آليات مختلفة: أنظمة المشابك أو المقاطع المتشابكة أو التراص البسيط. تخلق الوصلات المشبكية تجميعات صلبة تقاوم الحركة الجانبية أثناء الردم. يعتمد التراص البسيط على الحبس من مواد الحفر والتغليف.

بالنسبة للتركيبات الكبيرة أو المواقع ذات الوصول الصعب، يكون أداء الأنظمة المتصلة بالمشابك أفضل بشكل عام. فهي تحافظ على المحاذاة أثناء تسلسل التركيب المعقد لوضع الغشاء الأرضي ووضع الوحدات وتوصيل الأنابيب والردم.

المناولة والوصول إلى الموقع

يحدد وزن الوحدة وأبعادها متطلبات المناولة. يمكن وضع الوحدات خفيفة الوزن يدوياً، مما يقلل من متطلبات المصنع والعمل داخل الأماكن الضيقة. قد تحتاج الأنظمة الأثقل وزناً إلى مناولة ميكانيكية، مما يؤثر على البرنامج والتكلفة.

ضع في اعتبارك معوقات الوصول. هل يمكن لمركبات التوصيل الوصول إلى موقع التركيب؟ هل هناك مساحة لتركيب المواد؟ بالنسبة للمواقع الحضرية الضيقة، غالباً ما تكون الأنظمة المعيارية خفيفة الوزن التي تصل على منصات نقالة أكثر عملية من البدائل التي تتطلب وصول الرافعة.

متطلبات الغشاء الأرضي والنسيج الأرضي

تتطلب صهاريج التبطين بطانة غير منفذة - عادةً ما تكون من البولي إيثيلين عالي الكثافة أو غشاء أرضي من البولي إيثيلين منخفض الكثافة. تمنع البطانة فقدان المياه وتضمن عمل الخزان كما هو مصمم. يحمي التغليف الجيوتكستايل الغشاء من التلف ويرشّح المياه الواردة.

حدد البطانات المناسبة للاستخدام. يوفر البولي إيثيلين عالي الكثافة مقاومة ممتازة للمواد الكيميائية والمتانة. يوفر البولي إثيلين عالي الكثافة مرونة أفضل للحفريات غير المنتظمة أو المواقع التي تتطلب مقاومة للثقب. يجب أن يوصي المورد الخاص بك بالدرجات المناسبة بناءً على ظروف التربة والتعرض المتوقع.

للاطلاع على إجراءات التثبيت التفصيلية وإرشادات أفضل الممارسات، راجع موقعنا دليل تركيب خزان التوهين.

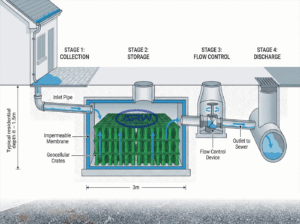

تكامل التحكم في التدفق

تعمل خزانات التوهين عن طريق تقييد التدفق الخارج - جهاز التحكم في التدفق أمر بالغ الأهمية. تأكد من أن نظام الخلايا الأرضية الذي اخترته يستوعب معدات التحكم في التدفق القياسية. بعض المصنعين يقدمون حلولاً متكاملة؛ والبعض الآخر يتطلب مواصفات منفصلة.

ضع في اعتبارك متطلبات الوصول لصيانة أجهزة التحكم في التدفق. تحتاج هذه الأجهزة إلى فحص وتنظيف دوري. يجب أن تشتمل الأنظمة على غرف فحص كافية مع إمكانية وصول واضحة إلى جميع المكونات الحرجة.

تسليط الضوء على المشروع: التطوير التجاري، ميلتون كينز

احتاج مركز توزيع تبلغ مساحته 2.4 هكتار إلى 850 متر مكعب من تخفيف مياه الأمطار لتلبية متطلبات الموافقة على التصريف. وشملت قيود الموقع الصخور الضحلة (الحد من عمق الحفر)، وتحميل المركبات الثقيلة عبر منطقة التخزين، ومتطلبات البرنامج الضيقة.

أخذت التصميمات الأولية في الاعتبار الخزانات الخرسانية والأنظمة المملوءة بالركام. وثبت أن كلاهما ينطوي على مشاكل: فالخزانات الخرسانية تتطلب حفرًا عميقًا لا يمكن للموقع استيعابه، بينما تحتاج أنظمة الركام إلى مساحة كبيرة جدًا نظرًا لضعف نسبة الفراغ.

استخدم الحل وحدات جيوسيلولار عالية القوة مع نسبة فراغ 95%، مثبتة في تكوين ضحل ولكن بعرض ضحل. وشملت المواصفات الرئيسية قوة ضغط رأسية تبلغ 600 كيلو نيوتن/م² (تستوعب تحميل المركبات ذات الحمولة العالية بغطاء 800 مم)، وشهادة BBA، وتصميم هيكلي متوافق مع CIRIA C680.

اكتمل التركيب في أربعة أيام مع طاقم مكون من ثلاثة أشخاص. واجتاز النظام فحص الاعتماد من المرة الأولى وأدى عمله دون مشاكل خلال موسمي عواصف كبيرة.

مقارنة أنواع الأنظمة: ما الذي يناسب مشروعك

لا تخدم جميع التكوينات الجغرافية الخلوية نفس الغرض. يساعدك فهم المتغيرات على التحديد بشكل صحيح.

يعتمد الاختيار على ظروف الموقع. تتطلب التربة الطينية أو الأراضي الملوثة بشكل عام توهيناً كاملاً مع تبطين غير نافذ. قد تسمح التربة القابلة للنفاذ بأنظمة التسلل التي تتجنب الحاجة إلى وصلات المصب. يجب أن يحدد مهندس الصرف الخاص بك بناءً على نتائج الفحص الأرضي.

للحصول على إرشادات حول متى تناسب أنظمة التسلل مشروعك، راجع مقارنتنا بين صهاريج التوهين مقابل صهاريج النقع.

أسئلة يجب طرحها على المصنعين قبل تحديد المواصفات

عند تقييم الموردين، تساعد هذه الأسئلة في فصل المنتجات القوية عن الادعاءات التسويقية.

أخطاء المواصفات الشائعة التي يجب تجنبها

بعد مراجعة المئات من طلبات الصرف، تظهر هذه الأخطاء بشكل متكرر.

الاستهانة بمتطلبات التغطية. لكل نظام حد أدنى لعمق التغطية لسيناريوهات التحميل المختلفة. يؤدي الضغط على التركيب في عمق غير كافٍ لتجنب الصخور أو الخدمات إلى مخاطر هيكلية. إذا كان عمق التغطية مقيدًا، فاختر نظامًا مصنفًا للتركيب الضحل أو أعد تصميم التصميم.

تجاهل مستويات المياه الجوفية. يخلق ارتفاع منسوب المياه الجوفية قوى طفو يمكن أن ترفع الخزانات الفارغة. يجب أن تأخذ الحسابات الإنشائية في الحسبان المياه الجوفية، وقد يتطلب التركيب أحكامًا لنزح المياه أو تدابير مضادة للطفو.

خلط مكونات غير متوافقة. يجب أن تعمل الوحدات، والأغشية الأرضية، وأغشية التكسية الأرضية، وأنسجة التكسية الأرضية، وأدوات التحكم في التدفق معًا كنظام واحد. قد يؤدي خلط المنتجات من مختلف المصنعين إلى حدوث مشاكل في التداخل أو إبطال الضمانات.

عدم كفاية الوصول إلى الصيانة. تحتاج الأنظمة إلى الفحص طوال فترة تصميمها. حدد غرف وصول كافية للوصول إلى جميع المكونات الحرجة. يؤدي خفض التكاليف على نقاط الوصول إلى مشاكل صيانة طويلة الأجل.

الاعتماد فقط على بيانات الكتالوج. تقدم كتيبات المنتج أفضل السيناريوهات. اطلب بيانات اختبار مستقلة واطلب من مهندسك التحقق من ملاءمتها لظروف الموقع الفعلية.

القيام بالاختيار النهائي

مع تحديد المتطلبات الفنية، غالباً ما يعود الاختيار النهائي إلى التوافر والدعم والتكلفة الإجمالية للملكية.

تتفاوت المهل الزمنية بشكل كبير بين الشركات المصنعة. يتم شحن منتجات المخزون بسرعة، بينما قد تتطلب التكوينات المخصصة أسابيع. طابق الجداول الزمنية للمشتريات مع برنامجك.

ضع في اعتبارك تكلفة التركيب الكاملة، وليس سعر المواد فقط. فالنظام الأغلى قليلاً الذي يتم تركيبه بشكل أسرع أو يتطلب أعمال حفر أقل قد يكون أكثر اقتصاداً بشكل عام. ضع في اعتبارك لوجستيات التوصيل ومتطلبات المناولة وأي احتياجات تركيب متخصصة.

الدعم الفني مهم عند ظهور المشكلات. يقلل المصنعون الذين يقدمون مساعدة سريعة الاستجابة أثناء التصميم والتركيب من مخاطر المشروع. اسأل عن مدى توفر الدعم وأوقات الاستجابة النموذجية.

وأخيراً، تحقق من المراجع. تحدث مع المقاولين الذين قاموا بتركيب النظام والمهندسين الذين قاموا بتحديده. فغالباً ما تكشف خبرتهم عن اعتبارات عملية لا تظهر في الوثائق الفنية.

الوجبات الرئيسية

يتطلب اختيار خزان التوهين الأرضي الخلوي المناسب الموازنة بين الأداء الهيكلي وكفاءة التخزين والامتثال التنظيمي واعتبارات التركيب العملية. ركز على بيانات الأداء التي يمكن التحقق منها بدلاً من ادعاءات التسويق، وتأكد من امتثال CIRIA C680، وفكر في النظام الكامل بدلاً من المكونات بمعزل عن بعضها البعض.

بالنسبة لمشاريع المملكة المتحدة، عادةً ما تحقق الأنظمة التي تستوفي هذه المعايير أداءً جيدًا: نسبة فراغ 95%+، وقوة رأسية 400 كيلو نيوتن/متر مربع (كحد أدنى)، وشهادة BBA، وعمر تصميمي مدعوم ببيانات الاختبار مدعومًا بـ 50 عامًا. قد تتطلب مشاريع محددة مواصفات أعلى - استشر المهندس الخاص بك لمعرفة المتطلبات الخاصة بالموقع.

إن الجهد المبذول مقدمًا في المواصفات المناسبة يؤتي ثماره من خلال موافقة أكثر سلاسة من قبل هيئة الترخيص طويلة الأجل والأداء الموثوق به على المدى الطويل وتجنب تكاليف الإصلاح. في سوق به العديد من الخيارات، فإن الاختيار المستنير يميز المشاريع التي تنجح عن تلك التي تعاني.
