Comment faire passer un système de rétention des eaux pluviales souterraines de la soumission à la clôture des travaux

La plupart des équipes de projet comprennent ce qu'est un système souterrain de rétention des eaux pluviales ne. C'est lors de l'exécution que les calendriers et la documentation sont le plus souvent défaillants : les examens se prolongent, les lacunes de la documentation apparaissent tardivement, les modifications sur le terrain ne sont pas prises en compte dans les paquets de clôture.

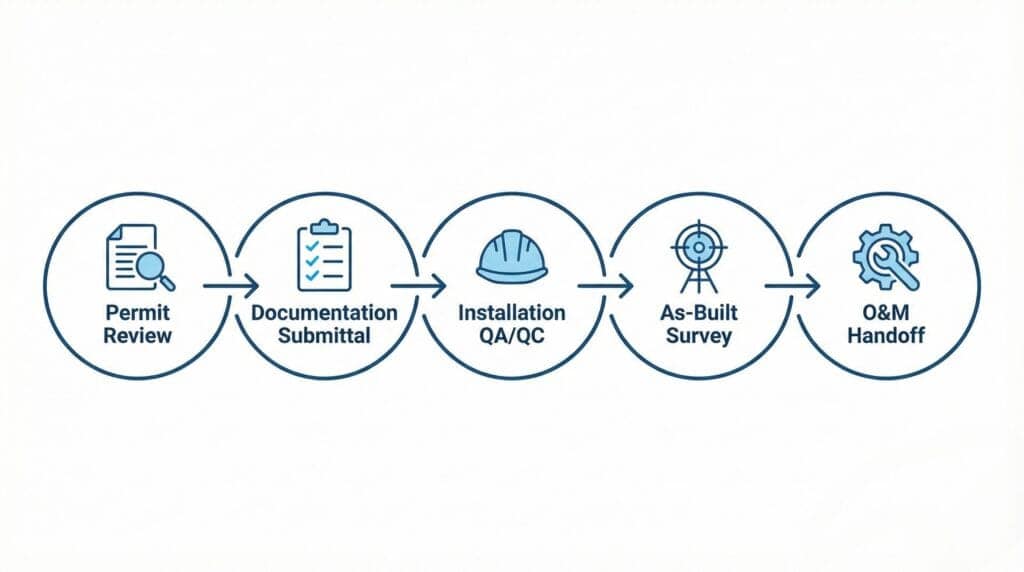

Ce guide suit l'ordre dans lequel les réviseurs et les inspecteurs travaillent : examen du permis → soumissions → assurance et contrôle de la qualité de l'installation → réception des travaux → exploitation et maintenance. Il s'adresse aux grossistes, aux entrepreneurs et aux maîtres d'ouvrage en Floride, dans les États côtiers du Sud-Est, au Texas, en Californie et dans le Nord-Est - pour les travaux commerciaux et municipaux, et non pour l'aménagement paysager résidentiel.

Note de cadrage : Les spécifications relatives à l'hydrologie, à la conception structurelle et au remblayage doivent être vérifiées par l'ingénieur en charge du dossier (EOR) et le PE agréé, le cas échéant. Ce document traite de l'emballage et de l'exécution, et non de la conception technique. Les exigences locales varient.

À qui s'adresse ce guide ?

Ce guide s'adresse aux entreprises et aux municipalités système souterrain de rétention des eaux pluviales les projets pour lesquels le calendrier, les inspections et l'accès à la maintenance à long terme sont des préoccupations majeures.

Entrepreneurs et installateurs

Utilisez ce document comme liste de contrôle avant la construction et comme référence sur le terrain : points d'inspection, exigences en matière de documentation photographique et enregistrements à effectuer avant le remblayage.

Distributeurs et grossistes

Il s'agit de qualifier les produits, de répondre aux questions techniques et de confirmer que les configurations proposées passeront l'examen. Lorsque les entrepreneurs demandent caisses modulaires pour les eaux pluviales, Ce guide clarifie les attentes en matière de documentation, de chargement et d'accès.

Développeurs et propriétaires

Utilisez-le pour comprendre les exigences de clôture et éviter toute responsabilité à long terme en cas de documentation manquante ou d'accès inadéquat.

Ingénieurs et réviseurs municipaux

Il s'agit d'une référence de cohérence pour la terminologie, les normes de documentation, les hypothèses d'installation et les dispositions relatives à l'accès à la maintenance.

Définitions réellement utilisées par les évaluateurs

Les évaluateurs appliquent ces termes avec des significations spécifiques. Une utilisation incohérente entraîne généralement une nouvelle soumission.

Détention

Stockage temporaire avec libération contrôlée. Les systèmes de rétention peuvent être revêtus ou configurés d'une autre manière en fonction de l'intention de conception et des exigences locales en matière d'examen. La rétention modulaire est généralement mise en œuvre avec un revêtement imperméable (géomembrane) et une structure de contrôle de la sortie pour gérer le débit de décharge - mais les détails de la configuration doivent être conformes aux plans du projet et aux directives de l'EOR.

Rétention

L'utilisation varie selon les juridictions. Il peut s'agir d'un stockage permanent en vue d'une réutilisation ou d'une gestion basée sur l'infiltration. Confirmer l'interprétation de l'évaluateur pour la juridiction concernée.

Infiltration

L'eau s'infiltre dans le sol environnant à travers une enveloppe perméable (généralement un géotextile). Requiert une perméabilité confirmée du sol et une séparation adéquate des eaux souterraines saisonnières élevées, conformément au rapport géotechnique.

Implication de l'examen : L'inadéquation de la terminologie entre les dessins et le texte (par exemple, l'étiquetage d'un système enveloppé de géotextile en tant que “rétention”) entraîne souvent le renvoi des soumissions. Le choix du revêtement, les contrôles de l'exutoire et les bases géotechniques sont spécifiques à la configuration.

Pour le contexte réglementaire, voir le Menu national de l'EPA pour la gestion des eaux pluviales après la construction et 40 CFR 122.34 (exigences du permis pour les petits MS4 réglementés). Les Fiches d'information de la règle finale de l'EPA sur les eaux pluviales (Stormwater Phase II Final Rule) fournissent un contexte supplémentaire.

Liste de contrôle pour l'avant-projet

La plupart des retards dans les soumissions sont dus aux conditions du site qui n'ont pas été confirmées avant la sélection du système, et non à des erreurs de volume de stockage.

Conditions du site et du sol

Note régionale (Floride/côte sud-est) : Les eaux souterraines saisonnières peu profondes sont courantes. Lorsque l'infiltration n'est pas étayée par des données géotechniques, on opte souvent pour la rétention par revêtement avec contrôle de l'exutoire.

Aligner les informations géotechniques et les informations sur les services publics dès le début. Une conception basée sur l'infiltration sur le papier peut être remplacée par une rétention avec revêtement dès que les couloirs des services publics ou les élévations de la nappe phréatique sont confirmés.

Exigences en matière de charge de trafic

Les projets font généralement référence à la terminologie H-20, HS-20, HS-25 ou HL-93 en fonction de la juridiction et de l'application. Utiliser la charge de conception spécifiée par le projet et vérifier la configuration nominale du fabricant pour la profondeur de couverture et la section de remblai.

Standard caisses modulaires pour les eaux pluviales sont généralement configurés pour les applications H-20/HS-20. Pour des besoins plus importants, réservoirs géocellulaires pour la rétention des eaux pluviales peut être spécifiée. La configuration nominale doit être explicite dans le dossier de soumission.

Exigences en matière de prétraitement

Les évaluateurs s'attendent à ce qu'un prétraitement en amont (entrées à puisard, séparateurs hydrodynamiques, unités de filtrage, biefs de sédiments) protège le volume de stockage et réduise la charge d'entretien. Les dossiers montrant des raccordements directs au stockage sans prétraitement sont souvent renvoyés.

Exigences en matière d'accès

Les problèmes d'exploitation et d'entretien résultent généralement d'un accès qui semble adéquat sur les plans, mais qui n'est pas adapté à l'équipement réel. La planification de l'accès doit confirmer les lignes de vue des inspecteurs depuis les orifices de surface, la portée des tuyaux d'aspiration sur toute l'empreinte et le positionnement des véhicules d'entretien. Certaines juridictions publient des conseils en matière d'espacement, d'autres non. L'accès doit être pris en compte dans le cadre de la conception du système.

Processus de dimensionnement et de modélisation

Cette section traite des attentes de l'évaluateur concernant la documentation soumise, et non de la méthodologie hydrologique.

Les attentes des évaluateurs

Les évaluateurs recherchent généralement l'alignement sur trois éléments : la méthode hydrologique (TR-55, méthode rationnelle ou approche approuvée localement), les principaux résultats (ruissellement avant/après, stockage requis, débit autorisé au point de contrôle, événements pluviaux de conception) et la stratégie de rejet (description de l'acheminement et du contrôle de l'exutoire conforme aux exigences de rétention).

Principes de base du calcul du volume

Volume de stockage = (surface au sol) × (hauteur du module) × (taux de vide)

Un taux de vide de 95% permet un stockage utilisable proche du volume brut, contre 30-40% pour les galeries d'agrégats. Les systèmes modulaires nécessitent une installation et un remblayage corrects pour atteindre les performances nominales.

Considérations relatives à la profondeur de la couverture

Les modules sont généralement utilisés à des profondeurs de couverture comprises entre 0,8 et 3 m, en fonction du trafic et des conditions de remblai, conformément à la documentation du fabricant. Documenter la configuration spécifique de la section en cours d'installation. Une couverture peu profonde réduit l'excavation mais est moins tolérante ; une couverture profonde offre une marge structurelle mais augmente le coût et peut compliquer l'accès.

Liste de contrôle des soumissions et de la documentation

Les commentaires d'examen mentionnant des “informations insuffisantes” indiquent généralement que le dossier n'établit pas clairement la configuration nominale, l'approche de l'enveloppe/du revêtement et les dispositions de maintenance - et non pas que la conception est mauvaise.

Tableau 1 : Liste de contrôle des soumissions et de la documentation

La clarté de la configuration est plus importante que la présentation. Si les dessins montrent la rétention mais que le texte décrit l'infiltration, il est probable qu'un nouveau dossier sera soumis.

Floride vs. autres États

Floride : Un partenaire de l'État peut soutenir la coordination des autorisations et les composantes de prétraitement des sources, d'accès et de contrôle des débouchés.

Autres États : La fourniture de produits, la documentation et les conseils d'installation sont disponibles ; des équipes locales se chargent de l'ingénierie et de la délivrance des permis.

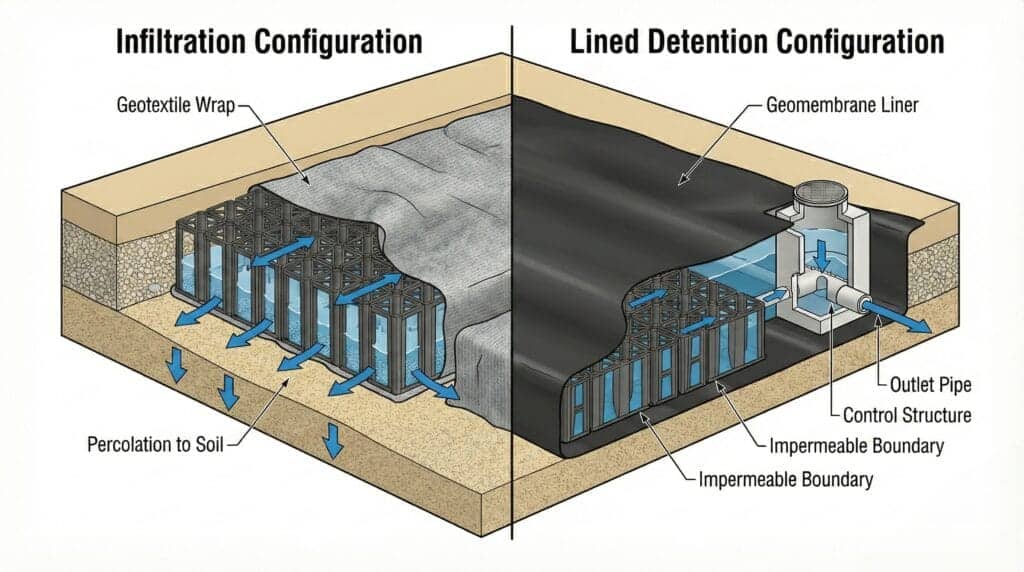

Configuration de l'enveloppe et de la doublure

Configuration de l'état en termes directs : infiltration (enveloppe géotextile + base géotechnique pour la perméabilité et la séparation des eaux souterraines) ou rétention (membrane géotextile + stratégie de contrôle de l'exutoire par modèle). Référence GRI GM13 pour les géomembranes ; AASHTO M288 est une référence commune pour les géotextiles.

Liste de contrôle AQ/CQ pour la construction

La qualité de l'installation détermine les performances à long terme. Une conception solide peut échouer si l'excavation, la préparation de la base, la manipulation de la gaine ou le compactage du remblai sont déficients.

Tableau 2 : Liste de contrôle AQ/CQ pour la construction

Points de vérification sur le terrain

Avant l'installation des modules, il faut vérifier que les zones molles ont été corrigées, que la couche de fondation a été contrôlée si nécessaire, que l'assise est conforme aux spécifications et que la gestion des eaux souterraines est prise en compte le cas échéant.

Avant de recouvrir l'enveloppe ou le revêtement, il faut confirmer la bonne configuration (rétention ou infiltration), vérifier que les coutures et les chevauchements sont conformes aux exigences du fabricant, documenter les pénétrations et les interfaces des tuyaux, et réaliser une couverture photographique de l'ensemble de l'empreinte. Une fois le remblayage commencé, l'accès à ces éléments prend fin.

Avant le revêtement final, il faut confirmer que la mise en place des levées a respecté les spécifications, que la documentation relative au compactage est complète, que la profondeur de la couverture a été vérifiée en plusieurs points et que les orifices d'accès restent accessibles après le nivellement final.

Points critiques AQ/CQ

Préparation de la base : Les zones molles entraînent un tassement différentiel. Si la base est inadéquate, tout ce qui se trouve au-dessus est compromis.

Compactage du remblai : Le règlement résulte généralement d'une série de levées précipitées et de documents manquants, et non d'une seule levée déficiente.

Intégrité de la doublure : Pour les systèmes revêtus, vérifier l'absence de dommages et les détails des joints avant que le remblai ne recouvre l'ouvrage.

Pour un exemple de liste de contrôle rigoureuse, voir le Liste de contrôle pour la construction d'une retenue souterraine dans le Delaware (PDF).

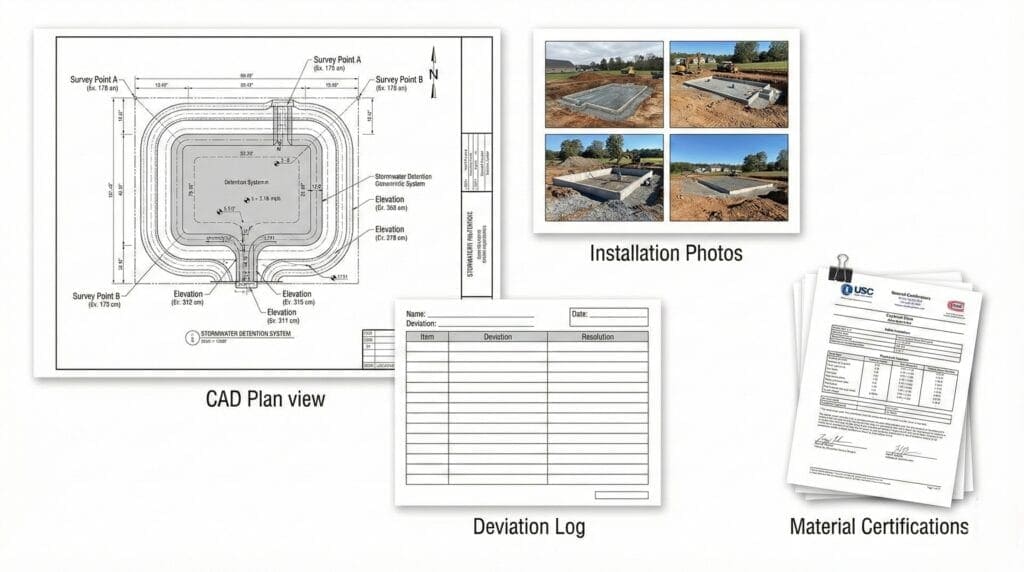

Liste de contrôle de l'état d'avancement des travaux et de la clôture

Des dossiers incomplets créent des problèmes à long terme pour les équipes de maintenance et les travaux futurs dans la région.

Exigences relatives à l'exécution

Données d'enquête : Élévations finales aux entrées, aux sorties, aux points d'accès et aux angles clés.

Photographies : Excavation, assise, enveloppement et revêtement, modules assemblés, raccordements, structures d'accès, nivellement final.

Documentation sur les écarts : Les changements sur le terrain sont documentés et alignés sur l'EOR.

Registres des matériaux et du compactage : Les tickets, les rapports de test et les journaux d'installation sont compilés.

Transfert du manuel d'exploitation et de gestion

La documentation O&M doit être spécifique au projet : emplacement du système, points d'accès, procédures d'inspection, méthodes de nettoyage (aspiration/jetting), entretien du prétraitement et contacts avec les parties responsables.

Inspection et maintenance (O&M) + Sécurité

Un système souterrain de rétention des eaux pluviales nécessite une inspection et un entretien continus. Le prétraitement réduit mais n'élimine pas l'accumulation de sédiments.

Calendrier d'inspection

Annuel (minimum) : Inspection visuelle par les orifices d'accès ; vérifier les sédiments, l'état de l'entrée et de la sortie, l'obstruction.

Après l'événement : Contrôles après les tempêtes pour les sites présentant de fortes charges de sédiments ou une activité de construction en amont.

Périodique : Inspection par télévision en circuit fermé (CCTV) ou inspection détaillée selon les exigences juridictionnelles et les risques du site.

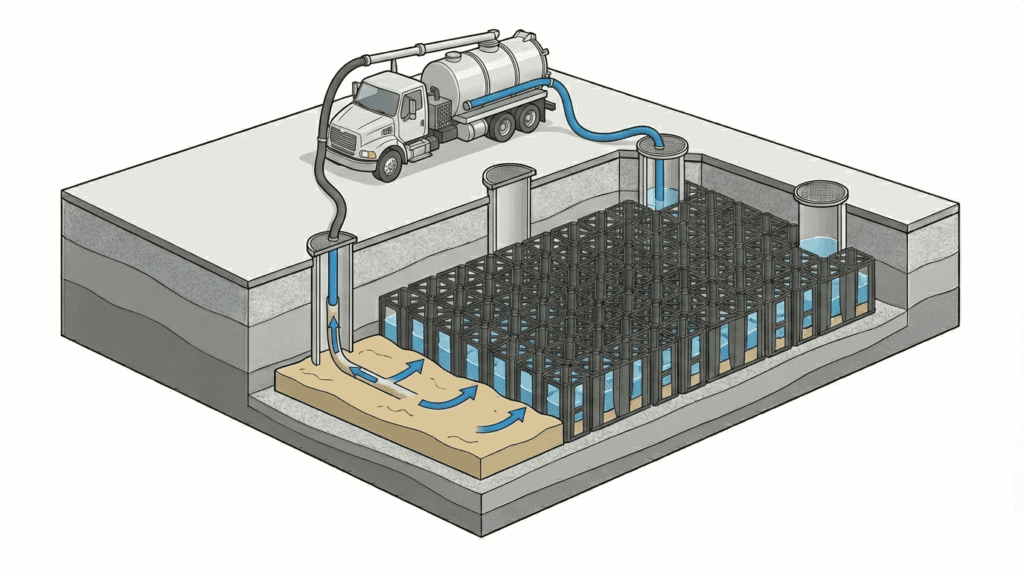

Procédures d'entretien

L'enlèvement des sédiments est généralement effectué à l'aide d'un camion aspirateur. Les jets d'eau mobilisent les sédiments vers les points d'accès. Les dispositifs de prétraitement doivent être nettoyés régulièrement en fonction des conditions du site.

Pour une référence en matière de maintenance, voir le Liste de contrôle pour l'inspection et l'entretien des ouvrages de rétention souterrains (PDF).

Avertissement sur la sécurité des espaces confinés

Note de l'OSHA : Les réseaux souterrains de collecte des eaux pluviales peuvent être considérés comme des espaces confinés. L'accès à ces espaces nécessite une formation adéquate, des procédures, des tests atmosphériques et une capacité de sauvetage. Effectuer l'inspection et la maintenance à partir d'un accès en surface chaque fois que cela est possible.

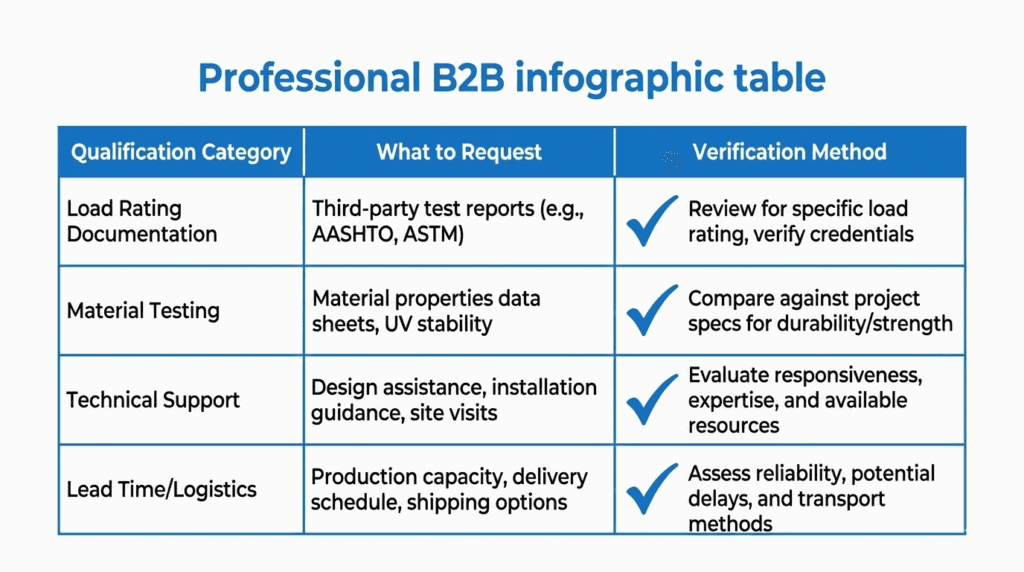

Liste de contrôle pour la qualification des fournisseurs

Évaluer les fournisseurs sur la base de la documentation, de la clarté de la configuration et des dispositions en matière de maintenance.

Ce qu'il faut exiger des fournisseurs

Comment les acheteurs comparent les systèmes modulaires (y compris les recherches sur les réservoirs d'eaux pluviales en R)

Les acheteurs recherchent souvent des termes de marque tels que “R-Tank stormwater” lorsqu'ils comparent les systèmes. Appliquer des critères d'évaluation cohérents, quelle que soit la marque : configuration nominale à la profondeur réelle de la couverture, documentation à l'appui, exigences en matière d'assurance et de contrôle de la qualité de l'installation et dispositions relatives à l'inspection et au nettoyage.

R-Tank est une marque déposée de son propriétaire respectif ; elle est mentionnée ici en tant que terme de recherche courant, et non en tant qu'affiliation.

Modèle de devis rapide

S'adapter aux documents du projet et aux directives de l'EOR.

SYSTÈME SOUTERRAIN DE RÉTENTION DES EAUX PLUVIALES

1. Généralités : Modulaire système souterrain de rétention des eaux pluviales avec des modules de stockage géocellulaires, un revêtement géotextile ou une géomembrane selon la conception, des structures d'entrée et de sortie, un prétraitement et des orifices d'accès selon les plans.

2. Modules de stockage : Modules géocellulaires en PP ou PEHD. Taux de vide minimal : 95%. Charge de trafic selon la documentation du fabricant pour la profondeur de couverture du projet et la section de remblai. Pour les exigences plus lourdes (HS-25 ou équivalent), spécifier les modules de réservoir géocellulaire.

3. Enveloppe/Doublure : Infiltration : Géotextile non tissé conforme à la norme AASHTO M288 ou aux exigences du projet. Rétention : Géomembrane PEHD selon GRI GM13, épaisseur selon les dessins/EOR.

4. Profondeur de la couverture : Selon les dessins, généralement de 2,6 à 10 pieds (0,8 à 3 m) en fonction de la charge et des calculs structurels.

5. Prétraitement : Dispositif en amont dimensionné pour les conditions de conception.

6. L'accès : Orifices d'inspection et d'entretien selon les plans ; couvercles adaptés à la circulation si nécessaire.

7. Documentation : Données sur les produits, spécifications de l'emballage/du revêtement, détails de l'installation, documentation sur la configuration nominale en fonction des exigences du projet.

8. L'installation : Selon les instructions du fabricant et les dessins d'atelier approuvés. Remblayer par couches conformément aux spécifications ; compacter pour obtenir la densité requise.

Pour systèmes intégrés de gestion des eaux pluviales souterraines, Voir l'aperçu des solutions.

Ce que nous voyons sur les chantiers

Il s'agit de lacunes d'exécution courantes et non d'échecs inhabituels.

Le dispositif de prétraitement manquant

Le prétraitement indiqué sur les plans est supprimé pendant la construction. L'accumulation de sédiments s'accélère. La responsabilité du nettoyage est contestée.

Le rouleau d'épreuves omis

La base semble adéquate visuellement ; pas de vérification en charge. Un tassement apparaît sur l'empreinte de la retenue après la pose du revêtement.

La doublure que personne n'a vérifiée

Une petite déchirure pendant le remblayage devient un problème important une fois enterré. La documentation photographique et l'inspection préalables à l'enfouissement permettent d'éviter ce problème.

Le port d'accès supprimé

Un conflit d'utilités entraîne la suppression du port d'accès. Le système devient partiellement inaccessible pour l'inspection et le nettoyage.

Le remblai déversé

Le cahier des charges exige la mise en place d'un élévateur ; l'opérateur déverse des godets pleins. Les modules se déplacent, les connexions sont soumises à des contraintes, la construction diffère de la conception.

Le changement de domaine des sans-papiers

Les élévations des conduites ont été ajustées pour éliminer le conflit ; aucune mise à jour de la documentation n'a été effectuée. Le dossier d'exécution ne correspond pas à l'installation ; les travaux futurs se heurtent à des conditions inattendues.

Étude de cas Orlando

Aperçu du projet

Un entrepôt/centre logistique situé dans la zone métropolitaine d'Orlando devait gérer les eaux pluviales sans réduire la surface utilisable. La rétention en surface aurait consommé une grande partie de l'espace nécessaire au stationnement et à la manœuvre des camions.

Contraintes du site

Eaux souterraines : Les conditions saisonnières typiques du centre de la Floride ont limité la viabilité de l'infiltration sans soutien géotechnique.

Empreinte : Le bâtiment, la cour pour camions et le parking consomment la surface disponible.

Horaire : Contraintes liées à l'ordonnancement du travail sur le site.

Solution

Doublé système souterrain de rétention des eaux pluviales sous les zones pavées avec un prétraitement en amont et des dispositions d'accès pour l'inspection et le nettoyage par aspiration. La configuration a permis de maintenir la surface nécessaire aux opérations tout en respectant les exigences en matière de rejets.

Résultat

La clôture s'est déroulée sans problème majeur. La documentation et l'accès ont été abordés dans le cadre du projet : photos de construction, dossiers de compactage, emplacements d'accès et plan d'exploitation et d'entretien exécutable en surface.

Documentation et soutien aux fournisseurs (ARW)

Aqua RainWater fabrique des produits de gestion des eaux pluviales depuis 2009. De la documentation est disponible sur demande.

Modèles de produits

Documentation disponible

Les fiches techniques des produits, les preuves de configuration nominale pour les applications H-20/HS-20, les essais de matériaux par des tiers (ISO, SGS, TÜV) et la documentation des essais de compression en usine sont disponibles sur demande.

Géotextile non tissé pour la filtration des eaux pluviales - communément référencé à AASHTO M288

Revêtement en géomembrane PEHD pour la rétention des eaux pluviales - communément aligné sur la GRI GM13

Soutien et logistique

Profondeur de la couverture : Généralement de 2,6 à 10 pieds (0,8 à 3 m) selon la configuration.

Raccords de tuyauterie : Personnalisé par projet.

Livraison en Floride : La livraison accélérée peut être disponible en fonction des stocks et de la logistique.

MOQ : 1 × conteneur 20GP.

Soutien au projet : Quantités, dessins d'atelier, conseils d'installation rémunérés selon les directives de l'EOR.

Floride : Une équipe de partenaires est disponible pour la coordination des autorisations et l'approvisionnement en composants intégrés.

Autres États : Fourniture de produits et soutien à la documentation ; les équipes locales se chargent de l'ingénierie et de la délivrance des autorisations.

Garantie : Disponible par projet ; les conditions sont fournies sur demande ; exclut l'utilisation abusive.

Prochaines étapes

Pour système souterrain de rétention des eaux pluviales confirmer la configuration dès le début : rétention ou infiltration, niveau de trafic selon les plans, profondeur de la couverture, prétraitement et dispositions d'accès.

Entrepreneurs : Fournir l'empreinte au sol, la profondeur de la couverture, l'indice de circulation et les contraintes d'entrée et de sortie pour la prise d'empreinte et les dessins d'atelier.

Distributeurs : Contactez-nous pour connaître les conditions, les quantités minimales et les documents à fournir.

Propriétaires/ingénieurs : Les projets de Floride peuvent bénéficier du soutien d'un partenaire pour la coordination des autorisations. Autres régions : documentation sur les produits et conseils d'installation disponibles ; les équipes locales se chargent de la conception et de la délivrance des permis.

Contact : grayden@aquarainwater.com

WhatsApp : +852 67102428 / +86 15345324959

Ressources : FAQ sur la gestion des eaux pluviales | Devenir distributeur

Références

1. Menu national de l'EPA pour la gestion des eaux pluviales après la construction
2. 40 CFR 122.34 - Exigences du permis pour les petits MS4 réglementés
3. Série de fiches d'information sur la règle finale de l'EPA concernant les eaux de ruissellement (Stormwater Phase II Final Rule)
4. Liste de contrôle pour la construction d'une retenue souterraine dans le Delaware (PDF)
5. Liste de contrôle pour l'inspection et l'entretien des retenues souterraines (PDF)
6. GRI GM13 Spécification standard pour les géomembranes PEHD (PDF)
